中高压变量叶片泵VDC
产品型号:中高压变量叶片泵VDC
中高压变量叶片泵VDC
- 产品介绍
- 规格参数
中高压变量叶片泵VDC型号说明
VDC -2 A -1 A 2 -20 系列号码 泵尺寸 安装方式 油环尺寸 (在1800min−¹) 流量特性 压力调整范围 设计号 VDC-1 VDC-2 VDC-3 中高压变量
叶片泵VDC1,2,3 A:脚座型
B:法兰型1 30l/min 54l/min 120l/min 定量排出型 2:1.5∼3.5MPa
3:2∼7MPa
4:5∼10.5MPa
5:7∼14MPa20 2 40l/min 70l/min - 备注:油环尺寸为2时,最高设定压力为7Mpa。
中高压变量叶片泵VDC规格表
型号 流量
cm³/rev无负载时排量l/min 压力调整
范围Mpa最高瞬间
压力Mpa转速min−¹ 重量kg 1000min−¹ 1200min−¹ 1500min−¹ 1800min−¹ 最低 最高 VDC-1A(B)−1A2-20 16.7 16.7 20 25 30 1.5∼3.5 14 800 1800 9.5 VDC-1A(B)−1A3-20 2∼7 VDC-1A(B)−1A4-20 5∼10.5 21 VDC-1A(B)−1A5-20 7∼14 VDC-1A(B)−2A2-20 22 22 27 33 40 1.5∼3.5 14 800 1800 9.5 VDC-1A(B)−2A3-20 2∼7 VDC-2A(B)−1A2-20 30 30 36 45 54 1.5∼3.5 14 800 1800 25 VDC-2A(B)−1A3-20 2∼7 VDC-2A(B)−1A4-20 5∼10.5 21 VDC-2A(B)−1A5-20 7∼14 VDC-2A(B)−2A2-20 39 39 47 58 70 1.5∼3.5 14 800 1800 25 VDC-2A(B)−2A3-20 2∼7 VDC-3A(B)−1A2-20 67 67 80 100 120 1.5∼3.5 14 800 1800 47
(33)VDC-3A(B)−1A3-20 2∼7 VDC-3A(B)−1A4-20 5∼10.5 21 VDC-3A(B)−1A5-20 7∼14 中高压变量叶片泵VDC尺寸图

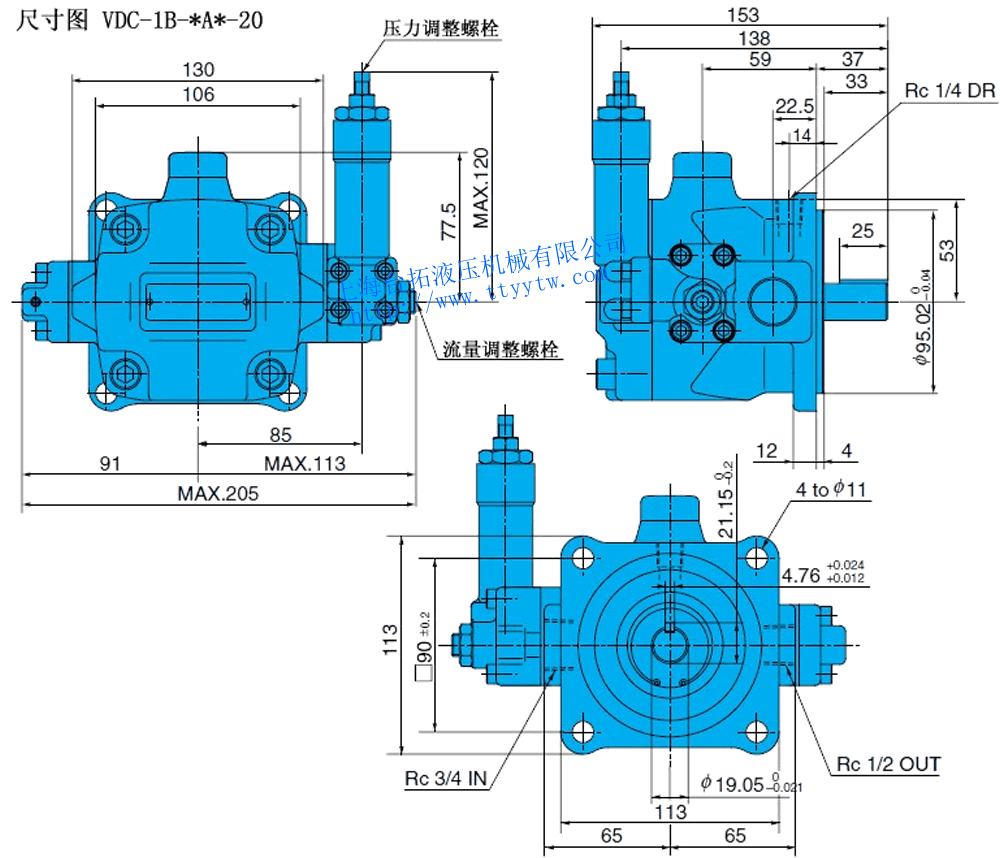

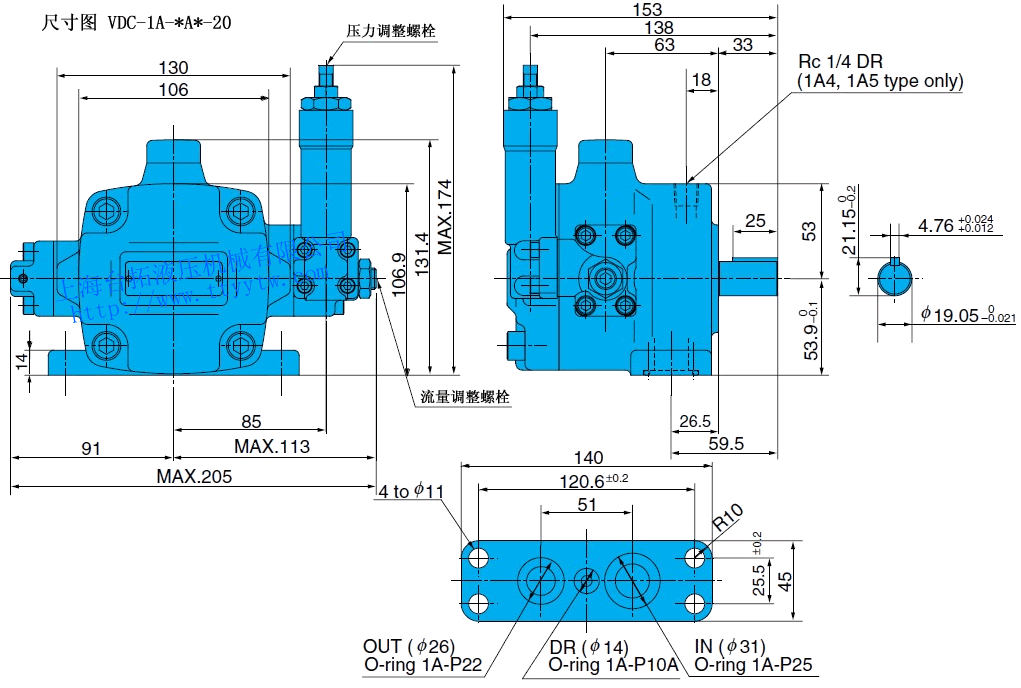

中高压变量叶片泵VDC-1A-*A*-20尺寸图下载 中高压变量叶片泵VDC-1B-*A*-20尺寸图下载

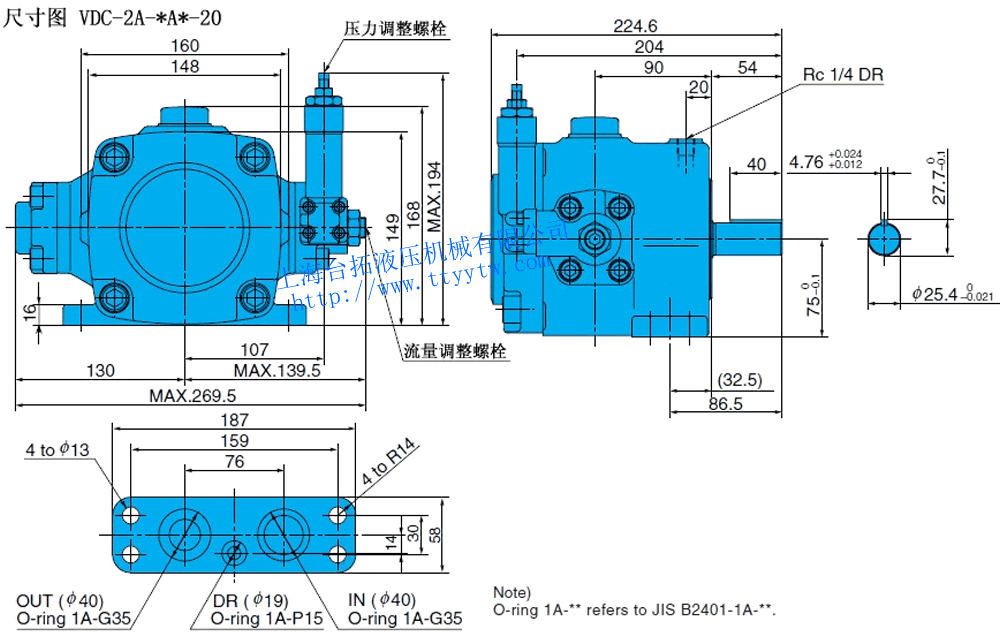

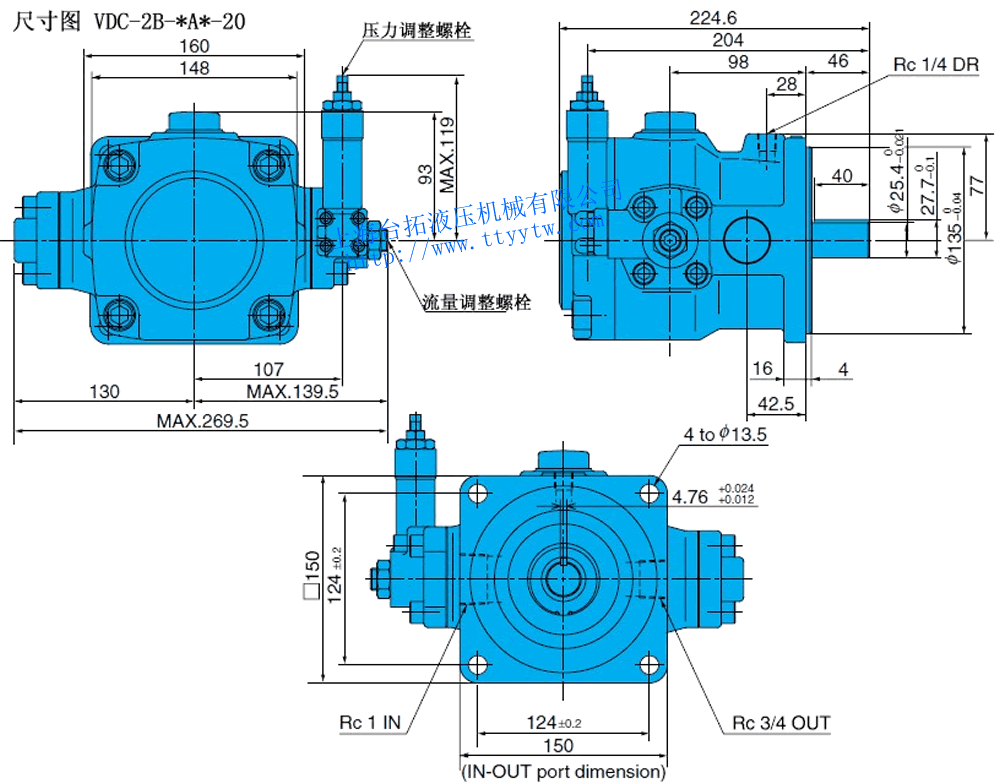

中高压变量叶片泵VDC-2A-*A*-20尺寸图下载 中高压变量叶片泵VDC-2B-*A*-20尺寸图下载

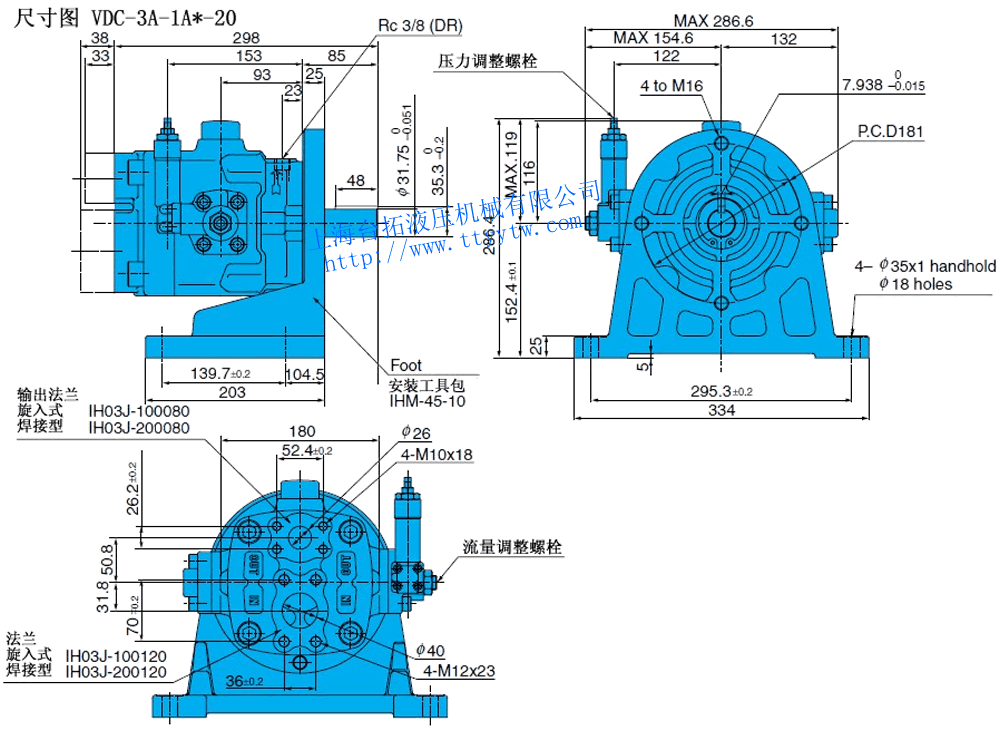

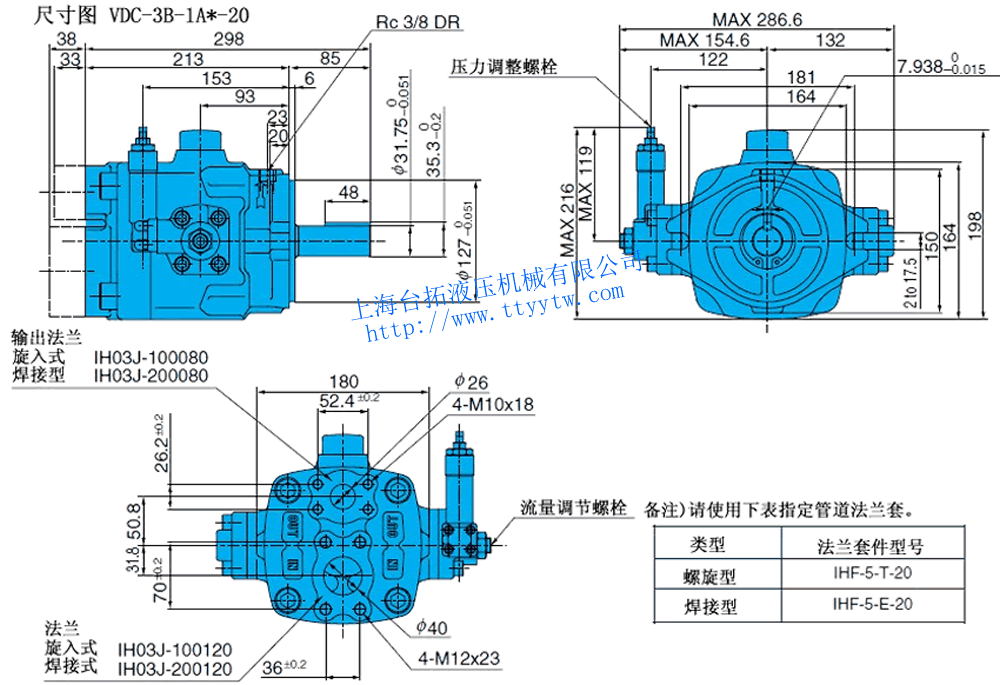

中高压变量叶片泵VDC-3A-1A*-20尺寸图下载 中高压变量叶片泵VDC-3B-1A*-20尺寸图下载
中高压变量叶片泵VDC性能特性
