高压定量叶片泵PV2R1
产品型号：高压定量叶片泵PV2R1
高压定量叶片泵PV2R1
- 产品介绍
- 规格参数
高压定量叶片泵PV2R1型号说明
F- PV2R1 -12 -L -R A A -40 专用油液 型号 公称排量
cm³/rev安装型式 旋转方向 排油口方向
(从轴伸端看)吸油口方向
(从轴伸端看)设计号 F：磷酸酯液
无标记：
石油基
油包水乳化液
水-乙二醇高压定量
叶片泵06,08,10
12,14,17
19,23,25
28,31F：法兰安装型
L：脚座安装型(从轴伸端看)
R：顺时针方向
(标准)
L：逆时针方向A：向上(标准)
B：向下
R：向右
L：向左
法兰安装型只有AA：向上(标准)
B：向下
R：向右
L：向左40 高压定量叶片泵PV2R1规格表
型号 理论排量
cm³/rev使用压力MPa 容许转速rpm 配管尺寸(PT) 重量kg 额定 最高 最大 最小 出口 入口 法兰型 脚座式 PV2R1-06 5.8 17.5 21 1800 750 1" 3/4" 9.0 11.2 PV2R1-08 8.0 PV2R1-10 9.4 PV2R1-12 12.2 PV2R1-14 13.7 PV2R1-17 16.6 PV2R1-19 18.6 PV2R1-23 22.7 PV2R1-25 25.3 PV2R1-28 27.6 PV2R1-31 31.0 16.0 16.0 高压定量叶片泵PV2R1剖面图

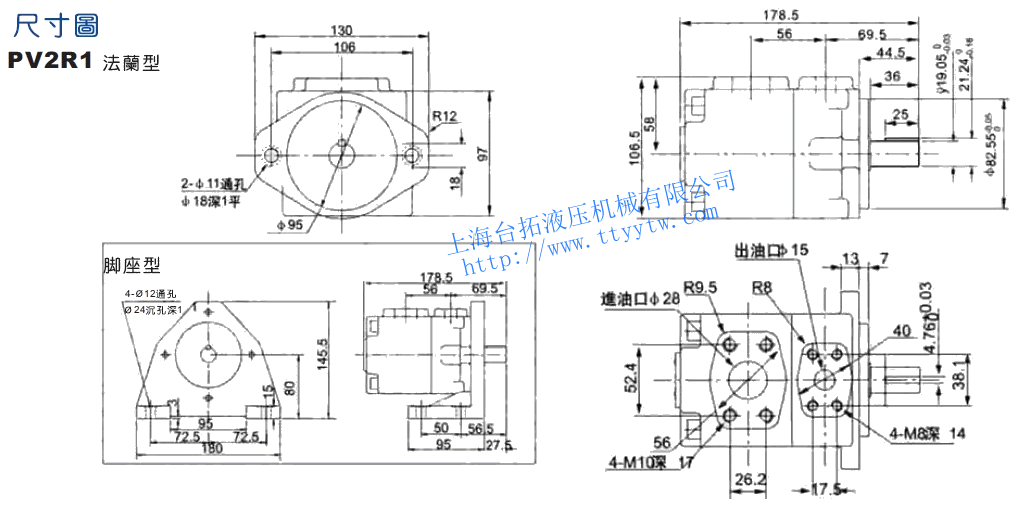

高压定量叶片泵PV2R1尺寸图

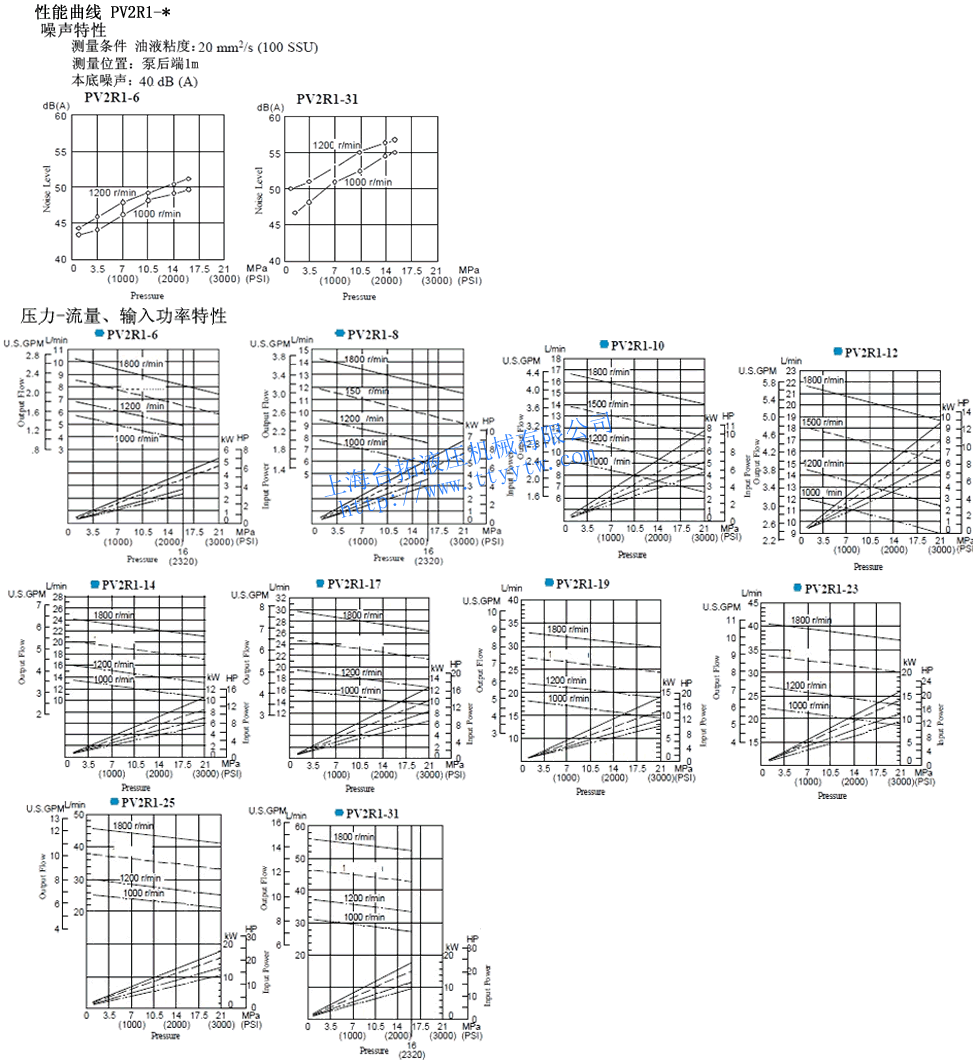

高压定量叶片泵PV2R1性能曲线
