高压定量叶片泵VQ15∼45
产品型号：高压定量叶片泵VQ15∼VQ45
高压定量叶片泵VQ15∼VQ45
- 产品介绍
- 规格参数
高压定量叶片泵VQ15∼VQ45型号说明
VQ15 -17 -F -R L R 型号说明 排量 安装方式 旋转方向(从轴端看) 出油口方向 进油口方向 高压定量叶片泵
(高压型)参照规格表 F：法兰式
L：脚座式R：顺时针方向(标准)
L：逆时针方向无标记：向上
D：向下
R：向右
L：向左(标准)无标记：向上
D：向下
R：向右(标准)
L：向左高压定量叶片泵VQ15∼VQ45规格表
型号 最高使用压力
(额定压力)MPa排量
mℓ/rev容许转数r⁄min 重量kg 最低 最高 法兰型 脚座式 VQ15-08 24.5(21) 8.1 600 1800 10.5 12.5 VQ15-11 24.5(21) 11.2 VQ15-14 14.3 VQ15-17 17.1 VQ15-19 19.2 VQ15-23 23.3 VQ15-26 26.1 1500 VQ15-31 31.1 VQ25-18 24.5(21) 18 600 1800 16.5 19 VQ25-22 22 VQ25-26 26.2 VQ25-32 32.1 VQ25-38 38.2 VQ25-43 43.2 VQ25-52 52.3 VQ25-60 21.0(17.5) 60.2 1500 VQ25-65 65.3 VQ25-75 17.5(16) 75 1200 VQ35-60 21.0(17.5) 60.3 600 1800 34 42 VQ35-66 66.4 VQ35-76 76.3 VQ35-82 82.3 VQ35-88 88.3 VQ35-94 94.5 1800 VQ35-108 108.2 VQ35-116 17.5(16) 115.1 1200 VQ35-125 124.6 VQ45-136 17.5(16) 136 600 1500 52 60 VQ45-156 156 VQ45-189 189 VQ45-216 216 1200 VQ45-237 237 备注：为降低噪音、高排量泵建议使用较低转速1200rpm

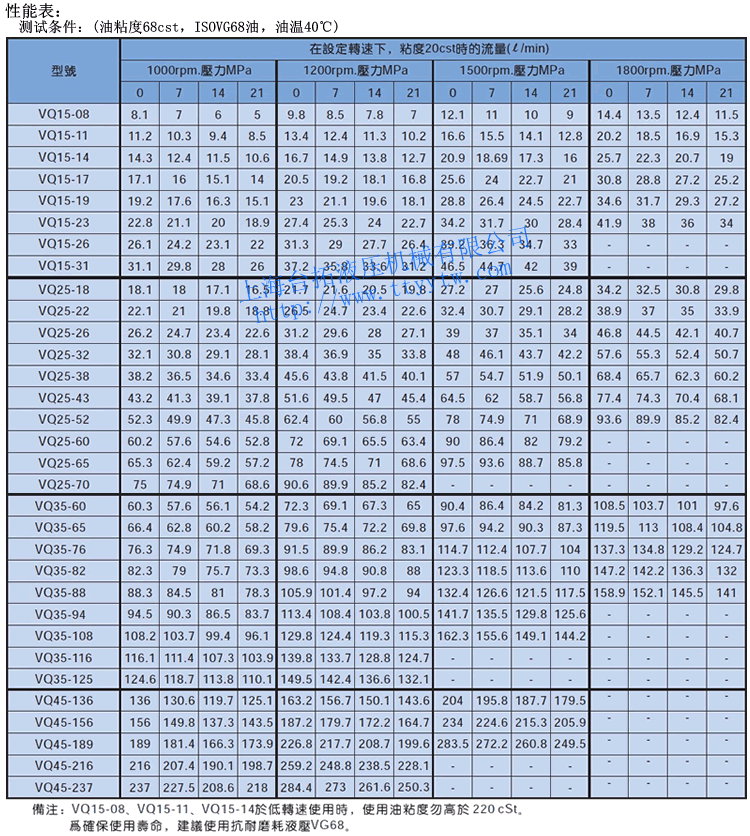

高压定量叶片泵VQ15∼VQ45性能表

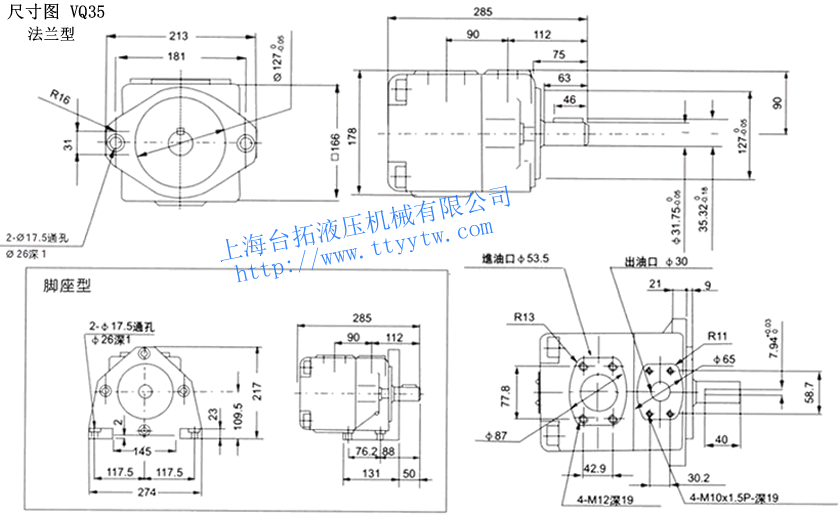

高压定量叶片泵VQ15∼VQ45尺寸图

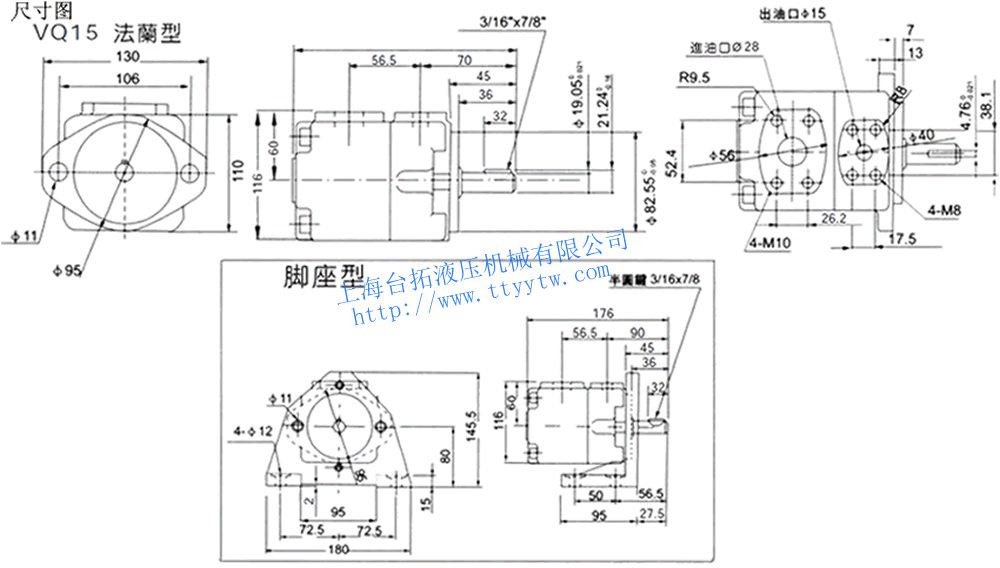

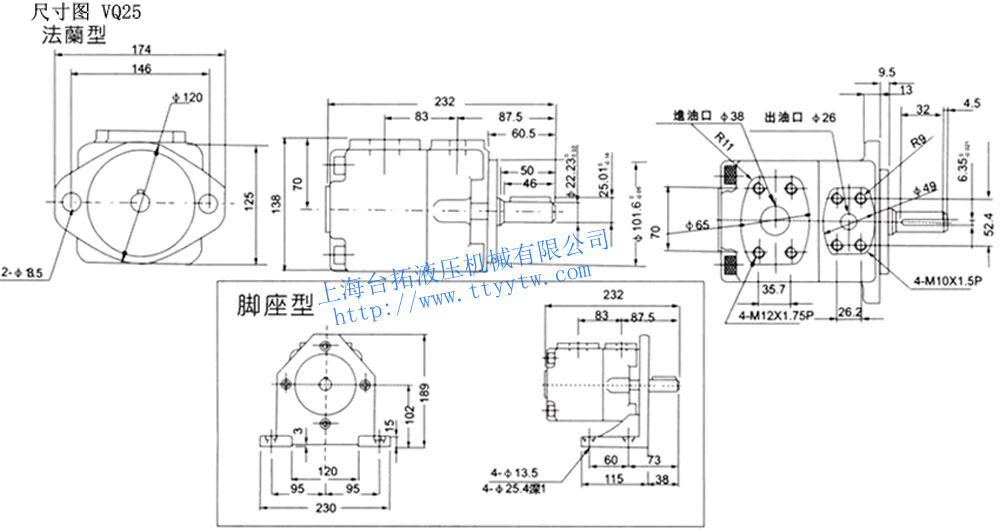

高压定量叶片泵VQ15尺寸图下载 高压定量叶片泵VQ25尺寸图下载

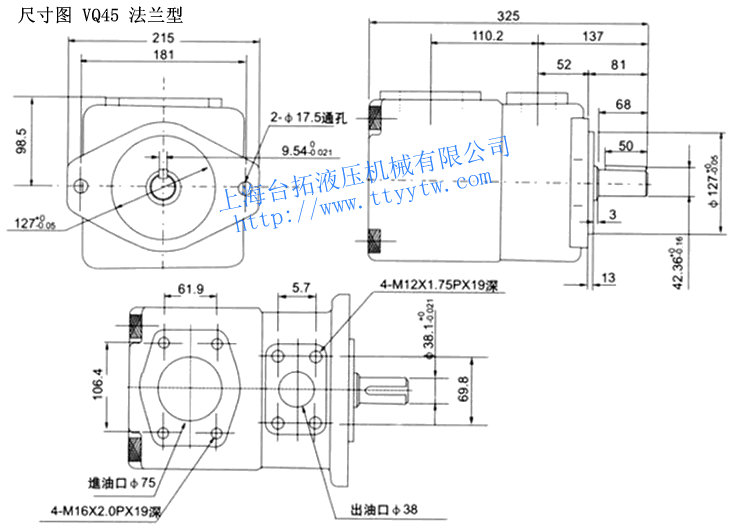

高压定量叶片泵VQ35尺寸图下载 高压定量叶片泵VQ45尺寸图下载
高压定量叶片泵VQ15∼VQ45压力-流量-输入功率特性

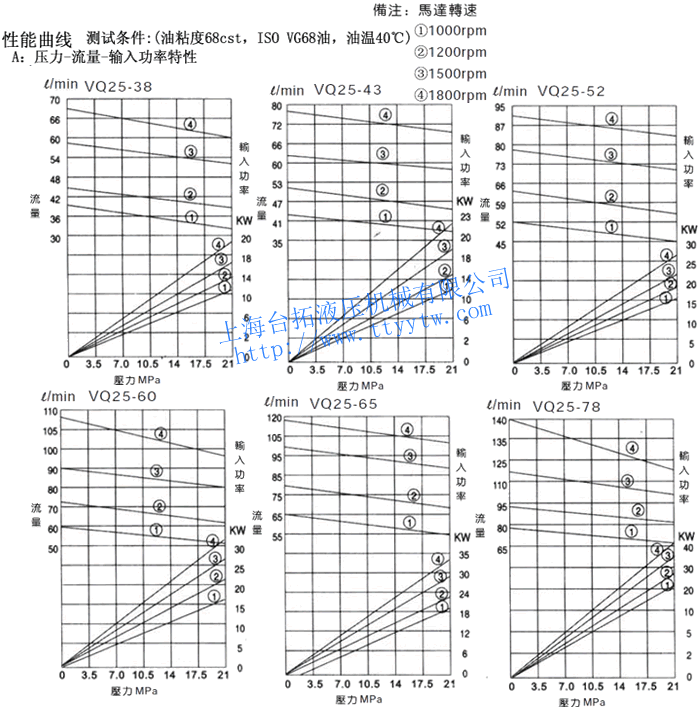

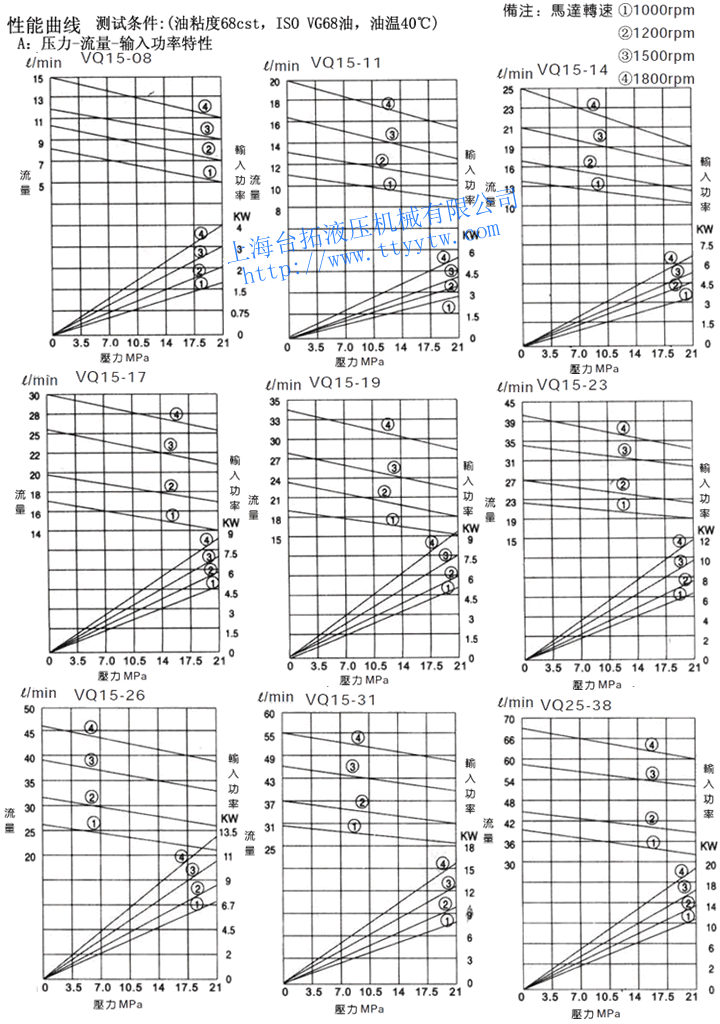

高压定量叶片泵VQ15-*压力-流量-输入功率特性下载 高压定量叶片泵VQ25-*压力-流量-输入功率特性下载

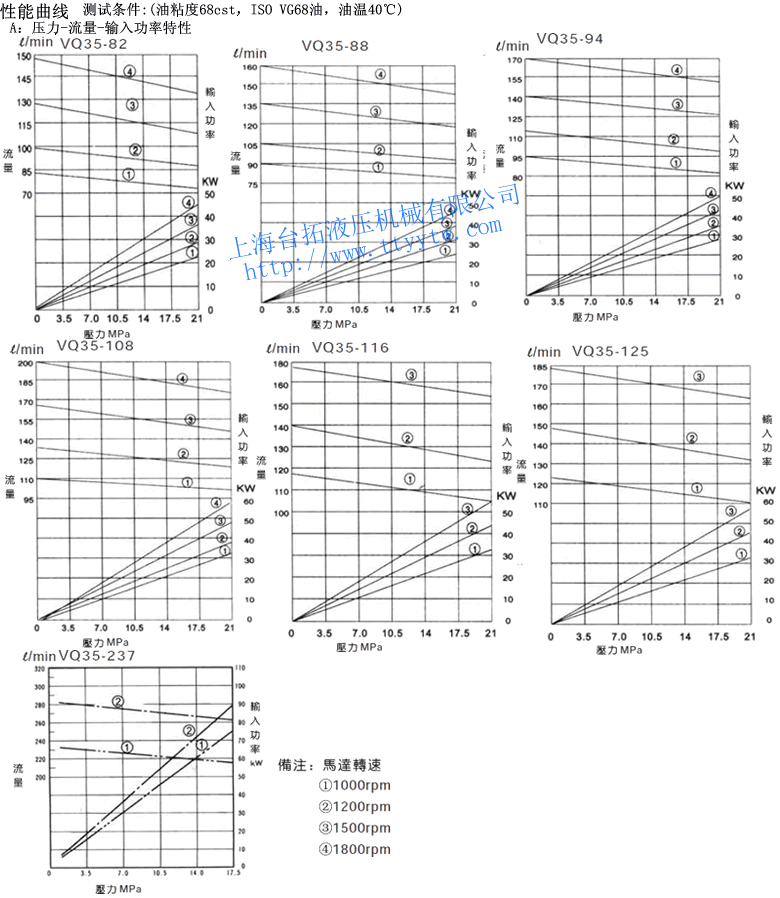

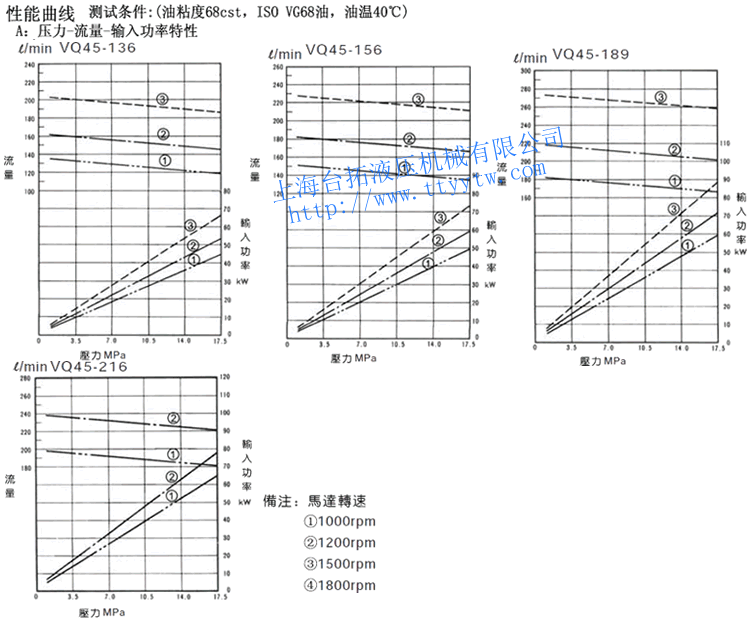

高压定量叶片泵VQ35-*压力-流量-输入功率特性下载 高压定量叶片泵VQ45-*压力-流量-输入功率特性下载
