高压叶片泵SQP1~SQP4
产品型号：高压定量叶片泵SQP1~SQP4
高压定量叶片泵SQP系列是为低噪音工况而开发的子母叶片泵。适用于塑料机械，压铸机械，机床以及工程机械等要求噪音较低的液压系统中。
- 产品介绍
- 规格参数
高压定量叶片泵SQP系列型号说明
(F3-) SQP2 -35 -86 C (F) -(LH) -18 前注、油液相容性 泵壳号 排量代号 轴伸形式 出油口位置 安装型式 旋转方向 设计号 无标记-
使用抗磨液压油或磷酸脂液
F11使用水乙二醇液
F3-使用油包水乳化液SQP1 2,3,4,5,6
7,8,9,10
11,12,141-带键直轴
86-
重型带键直轴(从泵盖端看)
A-进油口对侧
B-从进油口逆时针90度
C-进油口同侧
D-从进油口顺时针90度无标记:
法兰安装
F:
脚座安装型(从泵盖端看)
LH:
逆时针旋转
无标记:
顺时针旋转15 SQP2 10,12,14
15,17,19,2118 SQP3 21,25,30,32
35,38,45SQP4 42,45,50,57
60,66,75高压定量叶片泵SQP系列规格表
泵壳号 排量代号 几何排量ml/rev SQP F11-SQP F3-SQP 最低转速
r/min使用抗磨液压油或磷酸酯 使用水乙二醇液 使用油包水乳化液 最高压力Mpa 最高转速r/min 最高压力Mpa 最高转速r/min 最高压力Mpa 最高转速r/min SQP1 2 7.5 13.8 1800 13.8 1200 13.8 1200 600 3 10.2 4 12.8 17.2 17.2 5 16.7 6 19.2 7 22.9 8 26.2 9 28.8 10 31.0 11 35.0 12 37.9 15.7 15.7 14 44.2 13.8 13.8 SQP2 10 32.5 17.2 1800 17.2 1200 13.8 1200 600 12 38.3 14 43.3 15 46.7 17 52.5 19 59.2 21 65.0 SQP3 21 66.7 17.2 1800 17.2 1200 13.8 1200 600 25 79.2 30 95.0 32 100 35 109 38 118 45 140 SQP4 42 134 17.2 1800 17.2 1200 13.8 1200 600 45 140 50 156 57 178 60 189 66 207 75 237 备注：1、排量代号是在1200r/min和0.69Mpa(100psi)下的额定排量USgpm。2、最高压力是0.5秒内，允许超过最高压力10%的瞬间压力。

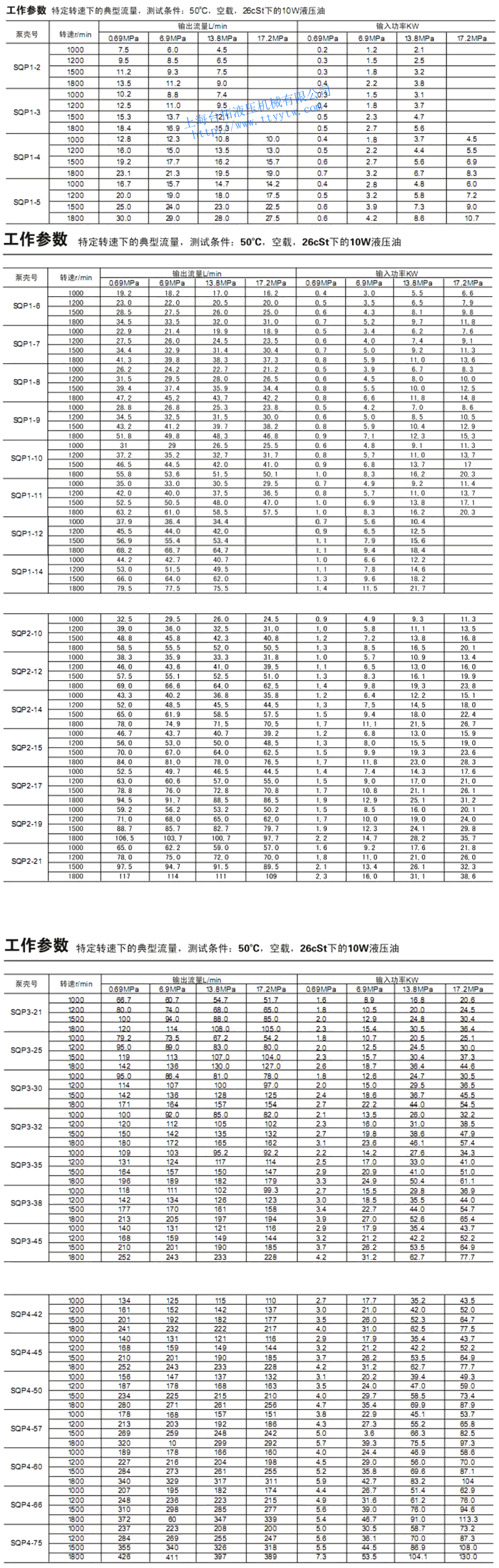

高压定量叶片泵SQP系列工作参数
SQP系列叶片泵可选轴伸形式

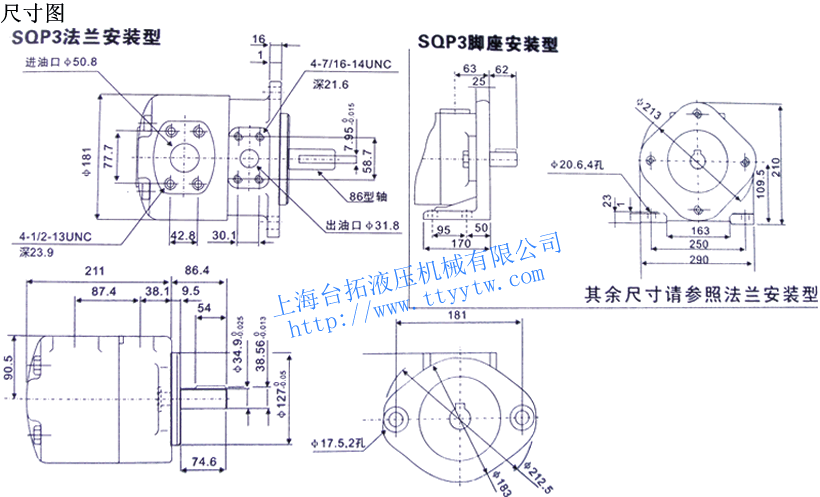

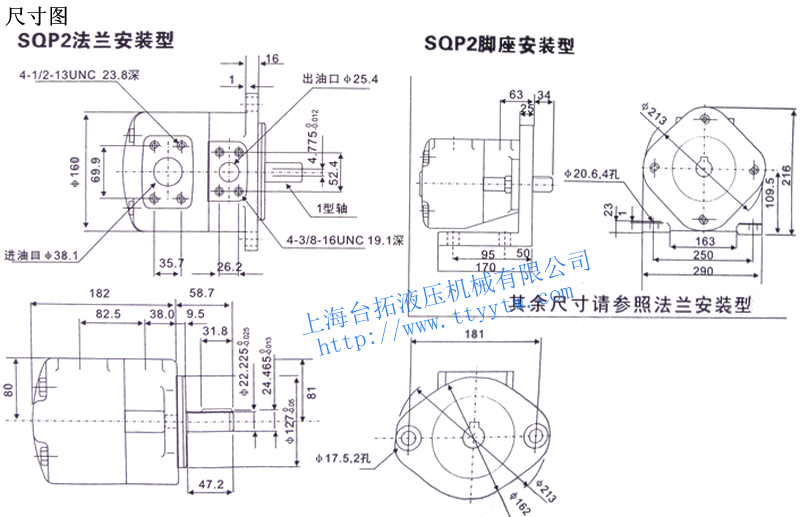

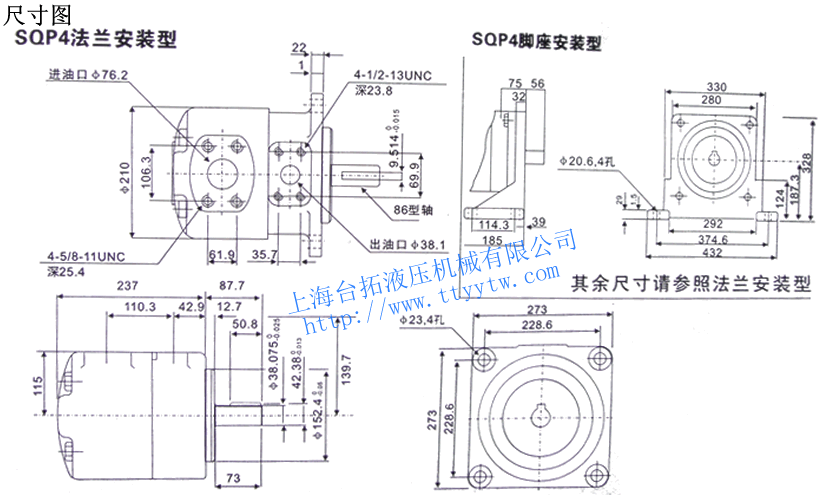

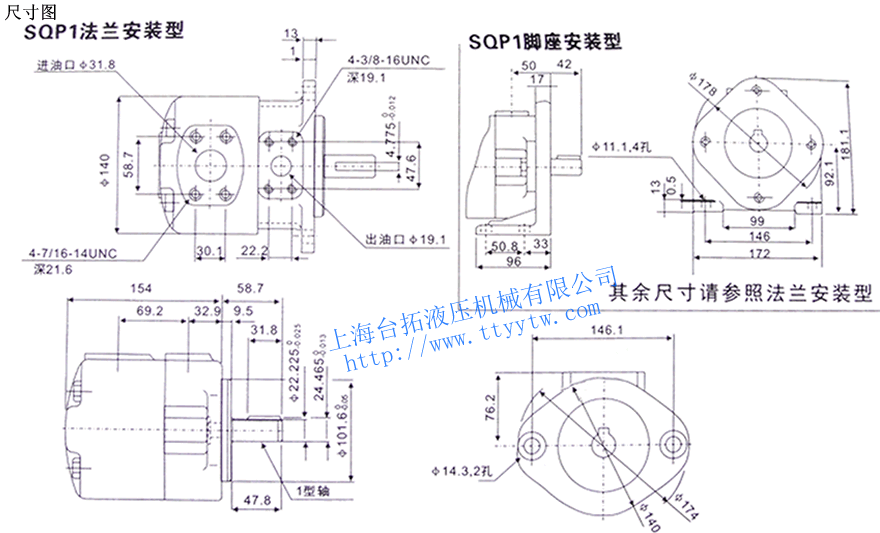

高压定量叶片泵SQP系列尺寸图
高压定量叶片泵SQP1尺寸图下载 高压定量叶片泵SQP2尺寸图下载
高压定量叶片泵SQP3尺寸图下载 高压定量叶片泵SQP4尺寸图下载
