低噪声子母叶片泵V系列
产品型号：低噪声子母叶片泵V系列
高压低噪声子母叶片泵V系列是工业应用而开发的高性能子母叶片泵。适用于注塑机械、橡胶机械、压铸机械、机床等各种液压系统中。
- 产品介绍
- 规格参数
高压低噪声子母叶片泵V系列型号说明

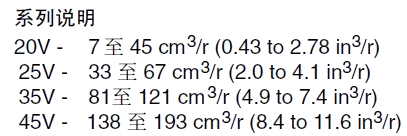

(F3)- **V (M) ** A (M) (F) -* * 22 * -*** 前注 系列说明 止口说明 几何排量 油口连接 油口连接变型 安装型式 轴伸 出油口位置 设计号 旋转方向 特殊后缀 无标记：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液20V 省略:标准止口
S:
SAE按照ISO3019/1(SAE J744)
(不适用于20V泵)
M:
公制按照3019/2 100A2HW代号
(不适用于20V泵)
2,3,4,5,6
7,8,9,10
11,12,14A-SAE
四螺栓法兰省略:
英制油口连接
(4-螺栓法兰)
M:
公制油口连接
(4-螺栓法兰-不适用于20V泵)省略:
法兰安装
F:
脚座安装1-带键直轴
151-
花键轴(从泵盖端看)
A-进油口对侧
B-从进油口逆时针90度
C-进油口同侧
D-从进油口顺时针90度22 (从泵轴端看)
L:
逆时针
R:
顺时针167:
2-螺栓,5.00"直径止口
(仅25V,不适用VS或VM型号)25V 10,12,14,15
17,19,211-带键直轴
86-
重型带键直轴
11-花键轴35V 21,25,30,32
35,38,4545V 42,45,50,

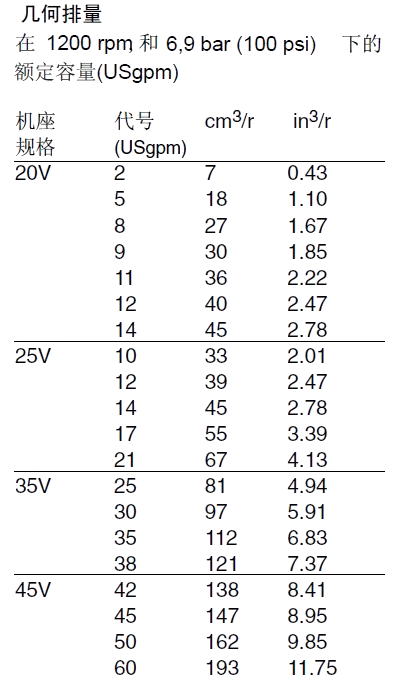

57,60,66,75备注：1、排量代号是在1200r/min和0.69Mpa(100psi)下的额定USgpm。2、对于上面所列以外的选择，即安装、排量、油口和轴伸请来电。3、转速限制：a.最低转速，所有型号和油液搭配600r/min。b.最高转速：标准型号用抗磨液压油1800r/min；标准型号用合成液和油包水乳化液1200r/min；用水乙二醇的型号1500r/min。
规格表:
高压低噪声子母叶片泵V系列规格表
型号 排量代号 几何排量ml/rev 使用抗磨液压油或磷酸酯 使用水乙二醇液 使用油包水乳化液 最低转速
r/min最高压力Mpa 最高转速r/min 最高压力Mpa 最高转速r/min 最高压力Mpa 最高转速r/min 20V 2 7.5 13.8 1800 13.8 1500 6.9 1200 600 3 10 4 13 5 17 20.7 15.9 6 19 7 23 8 27 9 30 10 32.5 11 36 12 40 15.9 14 45 13.8 13.8 25V 10 32.5 17.2 1800 15.9 1500 6.9 1200 600 12 40 14 43 15 45 17 55 19 59 21 67 35V 21 67 17.2 1800 15.9 1500 6.9 1200 600 25 81 30 97 32 100 35 112 38 121 45 142 45V 42 138 17.2 1800 15.9 1500 6.9 1200 600 45 142 50 162 57 183 60 193 66 212 75 237 13.8 13.8 高压低噪声子母叶片泵V系列尺寸图
高压低噪声子母叶片泵20V系列单泵尺寸图下载 高压低噪声子母叶片泵25V,35V,45V单泵尺寸图下载

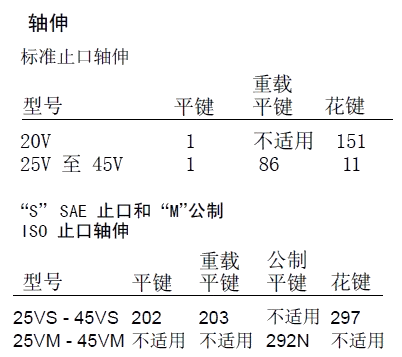

轴伸选项
平键轴伸尺寸图下载 花键轴尺寸图下载
公制止口法兰选项尺寸图下载
直接驱动时最大扭矩负载
驱动
驱动下载
安装脚架选项
安装脚架选项下载
应用数据
应用数据下载
