双联叶片泵VA1A1∼E1E1
产品型号：双联低压变量叶片泵VA1A1∼VE1E1
双联低压变量叶片泵VA1A1∼VE1E1由一电机驱动，减少装配空间。可直结电机组成电机泵结合。
- 产品介绍
- 规格参数
双联低压变量叶片泵VA1A1∼VE1E1型号说明
VD1D1 -3030 F -A2 A2 型号说明 排量 mℓ/rev 安装方式 前泵压力调整范围 MPa 后泵压力调整范围 MPa 双联低压变量叶片泵 参照规格表 F：法兰式
L：脚座式参照规格表 参照规格表 双联低压变量叶片泵VA1A1∼VE1E1规格表
型 号 最高使用
压力Mpa排量
mℓ/rev无负荷时之流量(ℓ/min) 压力调整范围Mpa 转速 r/min 重量(kg) 1500rpm 1800rpm 最低 最高 法兰型 脚座型 VA1A1-0808F-A* 7 4.4+4.4 6.7+6.7 8 A1：0.8∼2.0
A2：1.5∼3.5
A3：3.0∼7.0800 1800 9.0 10.0 VA1A1-1212F-A* 6.7+6.7 10.0+10.0 12 VA1A1-1515F-A* 8.3+8.3 12.5+12.5 15 VB1B1-2020F-A* 11.1+11.1 16.7+16.7 20 9.5 10.5 VB1B1-2424F-A* 13.3+13.3 20.0+20.0 24 VD1D1-2525F-A* 13.9+13.9 21.7+21.7 26 17.0 20.0 VD1D1-3030F-A* 16.7+16.7 25.0+25.0 25 VE1E1-4040F-A* 22.2+22.2 33.3+33.3 35 18.0 21.0 VE1E1-4545F-A* 25.0+25.0 37.5+37.5 45 备注：VA1A1-0808F、VB1B1-2424F、VD1D1-2525F、VE1E1-4545F。

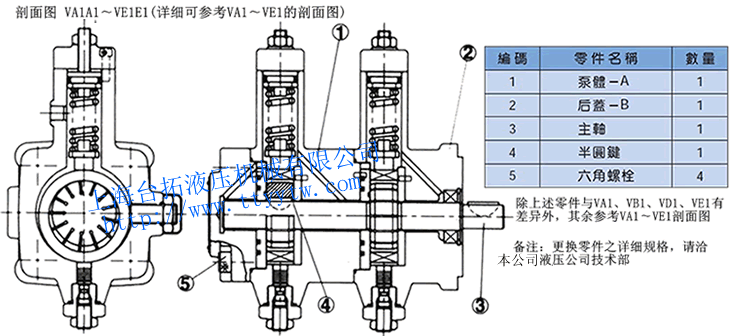

双联低压变量叶片泵VA1A1∼VE1E1剖面图

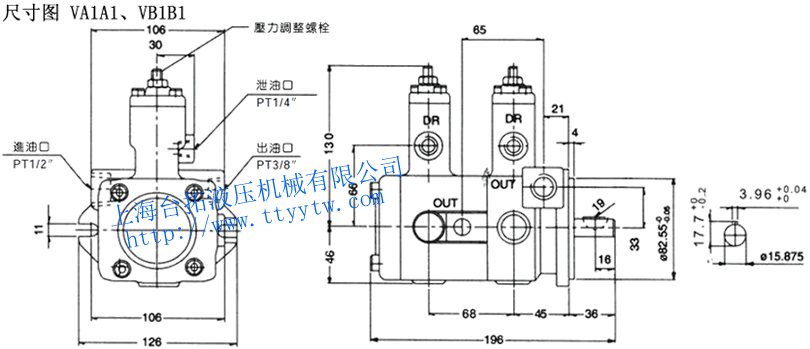

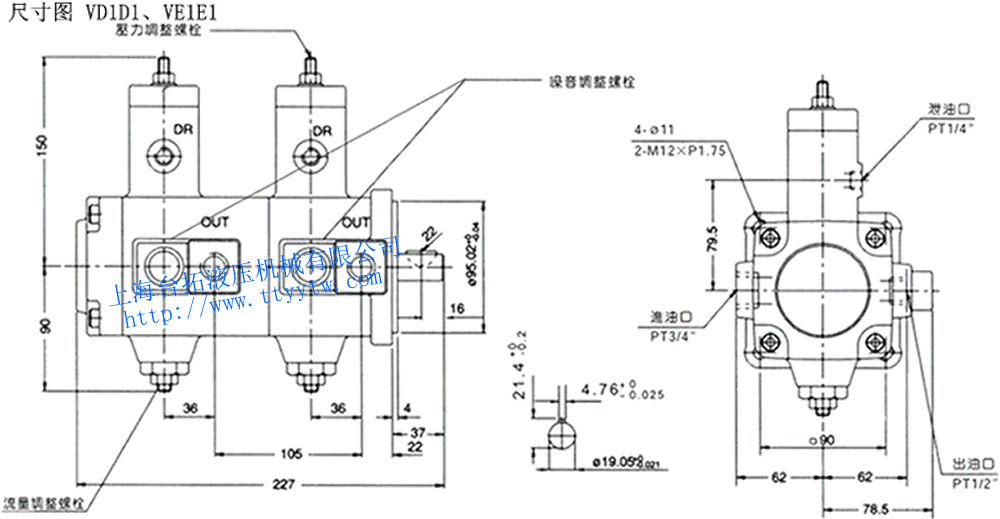

双联低压变量叶片泵VA1A1∼VE1E1尺寸图
双联低压变量叶片泵VA1A1、VB1B1尺寸图下载 双联低压变量叶片泵VD1D1、VE1E1尺寸图下载
双联低压变量叶片泵VA1A1∼VE1E1性能曲线(参照VA1、VB1、VD1、VE1性能曲线)
