双联叶片泵VQ215∼425
产品型号：高压双联定量叶片泵VQ215∼VQ425
高压双联定量叶片泵VQ215∼VQ425是由两个高压叶片泵所组成
- 产品介绍
- 规格参数
高压双联定量叶片泵VQ215∼VQ425型号说明
VQ215 -22 +11 -F R -R X 型号说明 大泵
排量小泵
排量安装
方式旋转方向
(从轴端看)吸油口方向 大泵出口方向
(从轴端看)小泵出口方向
(从轴端看)双联高压
定量叶片泵
(高压型)参照
规格表参照
规格表F：法兰式
L：脚座式R：顺时针方向(标准)
L：逆时针方向无标记：向上
(标准)
D：向下
R：向右
L：向左无标记：向上
(标准)
D：向下
R：向右
L：向左SVQ系列
无标记：左上45°
(标准)
X：右上45°
Y：右下45°
Z：左下45°VQ系列
向上(标准)
D：向下
R：向右
L：向左高压双联定量叶片泵VQ215∼VQ425规格表
型号 最高使
用压力MPa小流量泵排量
mℓ/rev大流量泵排量
mℓ/rev转数r/min 重量kg 最低 最高 脚座型 法兰型 VQ215 21.0 08、11、14、17、
19、23、26、3118、22、26、32、38、
43、52、60、65、75600 1800~1200 25 30 VQ225 24.5 18、22、26、32、38、
43、52、60、65、7518、22、26、32、38、
43、52、60、65、7531 36 VQ315 21.0
(*17.5)08、11、14、17、
19、23、26、3152、60、65、76、
82、88、94、108、(*116、123)45 55 VQ325 18、22、26、32、38、
43、52、60、65、7552、60、65、76、
82、88、94、108、(*116、123)51 61 VQ425 17.5 18、22、26、32、38、
43、52、60、65、75136、156、189、
216、23758 64

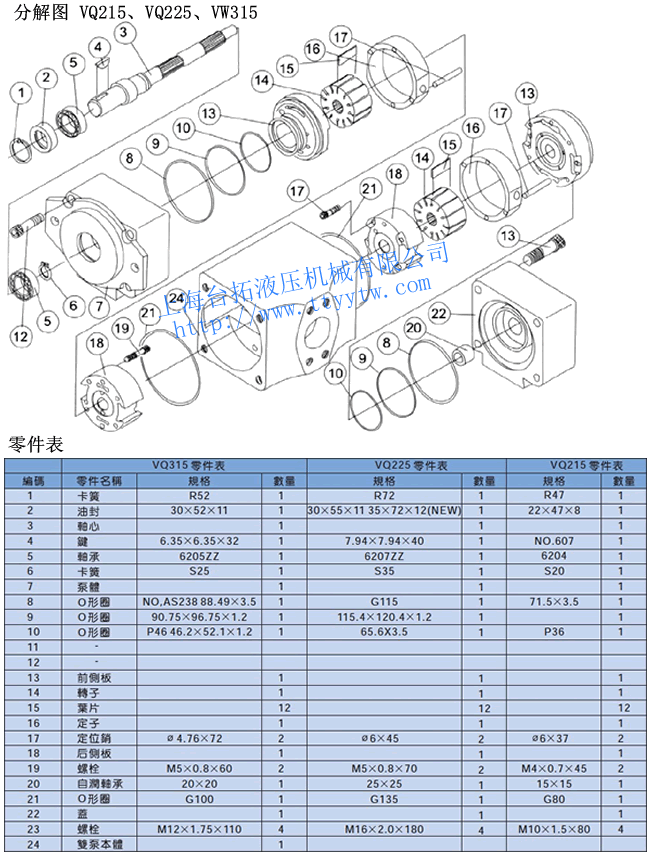

高压双联定量叶片泵VQ215、VQ225、VQ425分解图
高压双联定量叶片泵VQ215,VQ225,VQ315分解图下载
高压双联定量叶片泵VQ215∼VQ425尺寸图

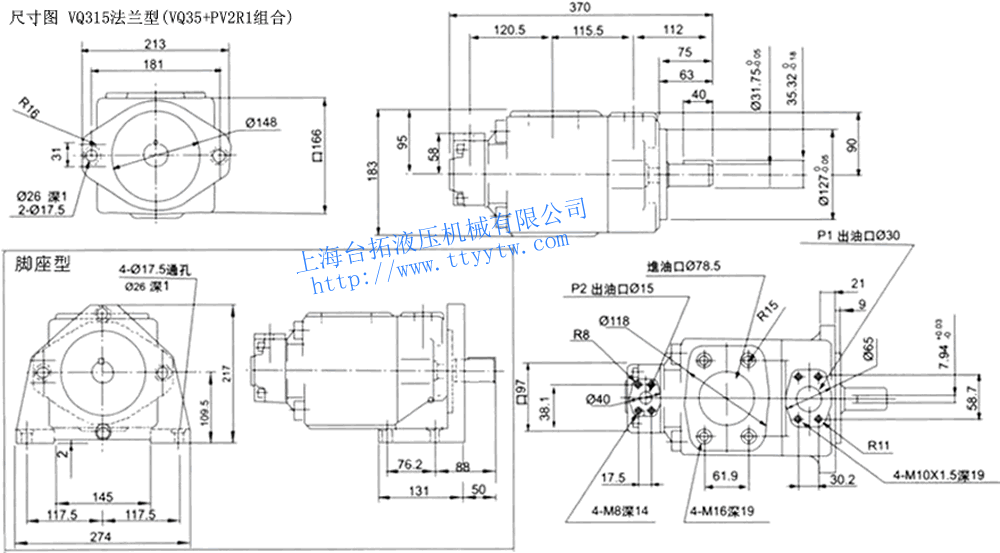

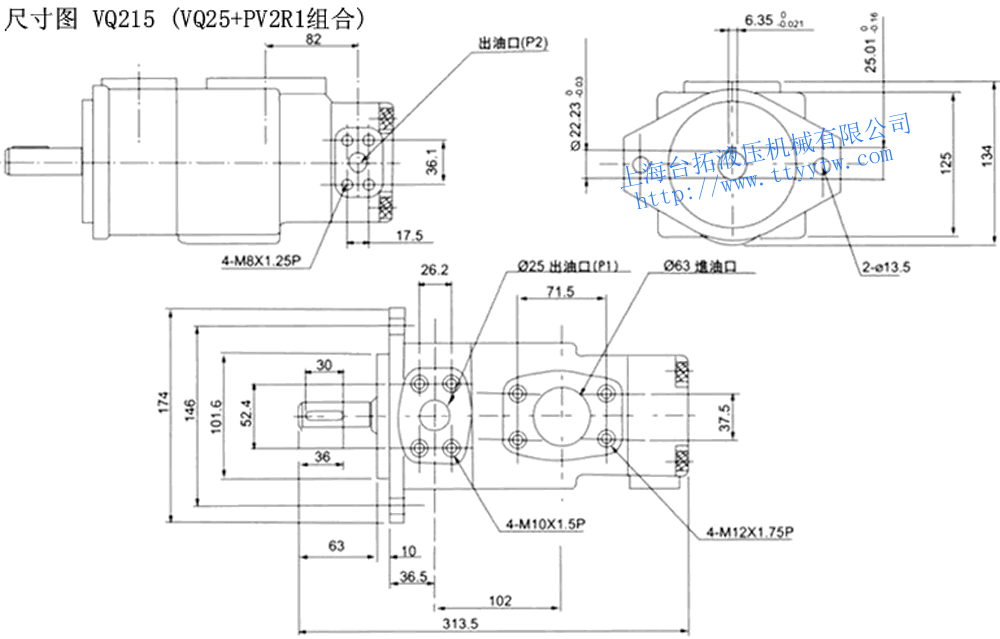

高压双联定量叶片泵VQ215(VQ25+PV2R1组合)尺寸图下载 高压双联定量叶片泵VQ315法兰型(VQ35+PV2R1组合)尺寸图下载

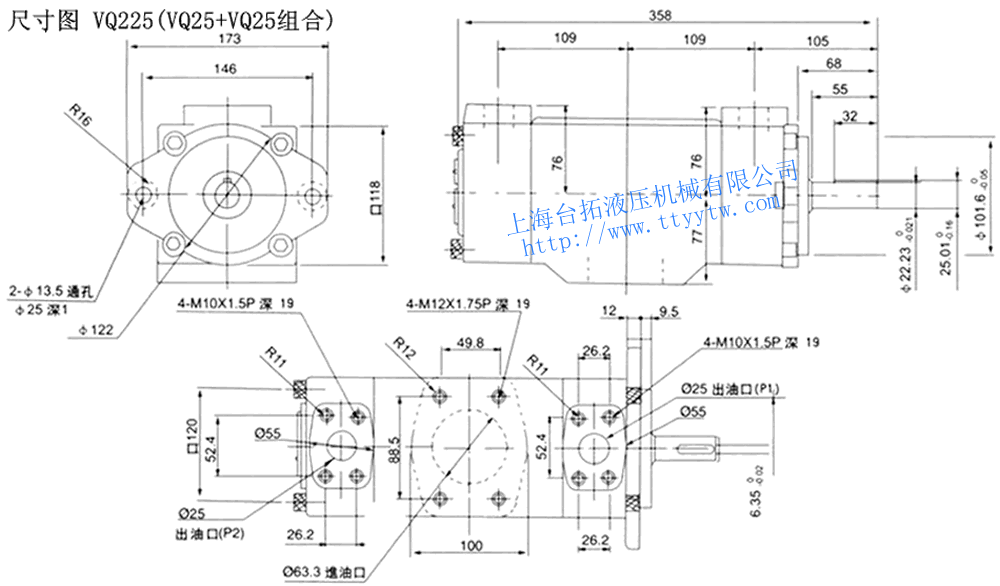

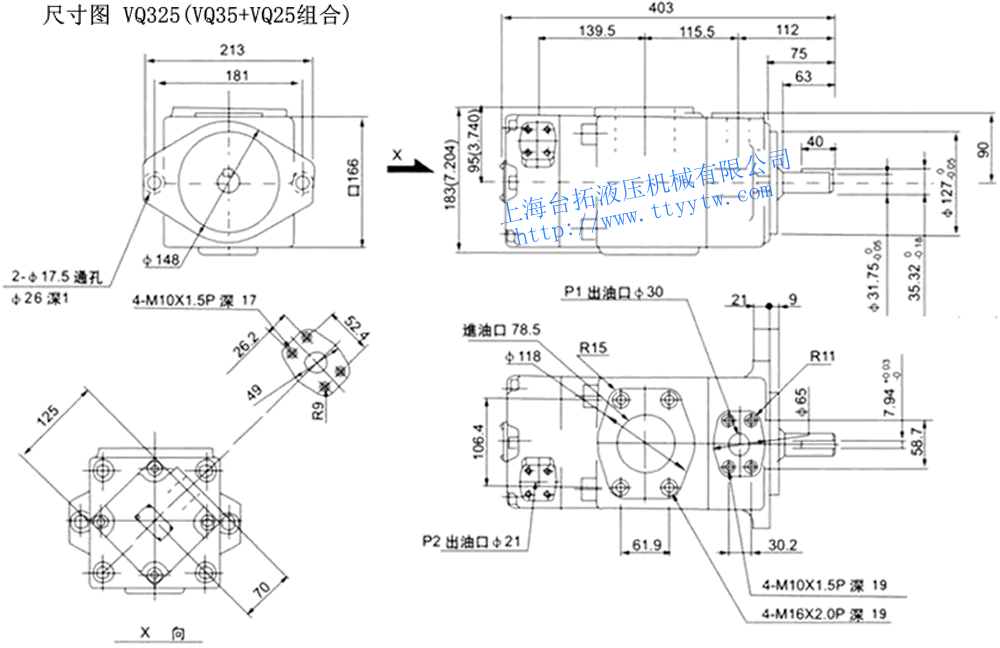

高压双联定量叶片泵VQ225(VQ25+VQ25组合)尺寸图下载 高压双联定量叶片泵VQ325(VQ35+VQ25组合)尺寸图下载

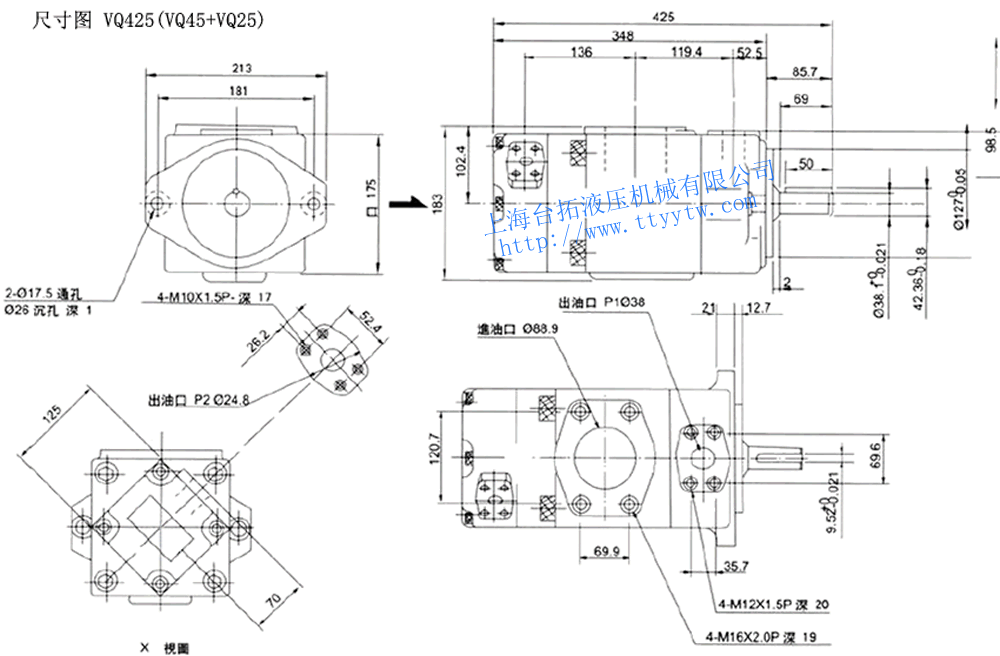

高压双联定量叶片泵VQ425(VQ45+VQ25组合)尺寸图下载
