双联叶片泵SVQ215/435
产品型号：高压双联定量叶片泵SVQ215,SVQ435
高压双联定量叶片泵SVQ215,SVQ435是由两个高压叶片泵所组成。
- 产品介绍
- 规格参数
高压双联定量叶片泵SVQ215,SVQ435型号说明
SVQ215 -22 +11 -F R -R X 型号说明 大泵
排量小泵
排量安装
方式旋转方向
(从轴端看)吸油口方向 大泵出口方向
(从轴端看)小泵出口方向
(从轴端看)双联高压
定量叶片泵
(高压型)参照
规格表参照
规格表F：法兰式
L：脚座式R：顺时针方向(标准)
L：逆时针方向无标记：向上
(标准)
D：向下
R：向右
L：向左无标记：向上
(标准)
D：向下
R：向右
L：向左SVQ系列
无标记：左上45°
(标准)
X：右上45°
Y：右下45°
Z：左下45°VQ系列
向上(标准)
D：向下
R：向右
L：向左高压双联定量叶片泵SVQ215,SVQ435规格表
型号 最高使
用压力MPa小流量泵排量
mℓ/rev大流量泵排量
mℓ/rev转数r/min 重量kg 最低 最高 脚座型 法兰型 SVQ215 21.0 08、11、14、17、
19、23、26、3118、22、26、32、38、
43、52、60、65、75600 1800~1200 30 35 SVQ435 17.5 60、66、76、82、88、
94、108、116、65、125136、156、189、
216、23765 75 备注：1、其他详细规格请参照VQ15、25、35规格表。2、为降低噪音，大排量泵建议使用较低转速(1200rpm)。3、标*号者为：大排量泵最高使用压力为17.5MPa。4、SVQ215=SVQ25+VQ15；SVQ435=SVQ45+SVQ35。

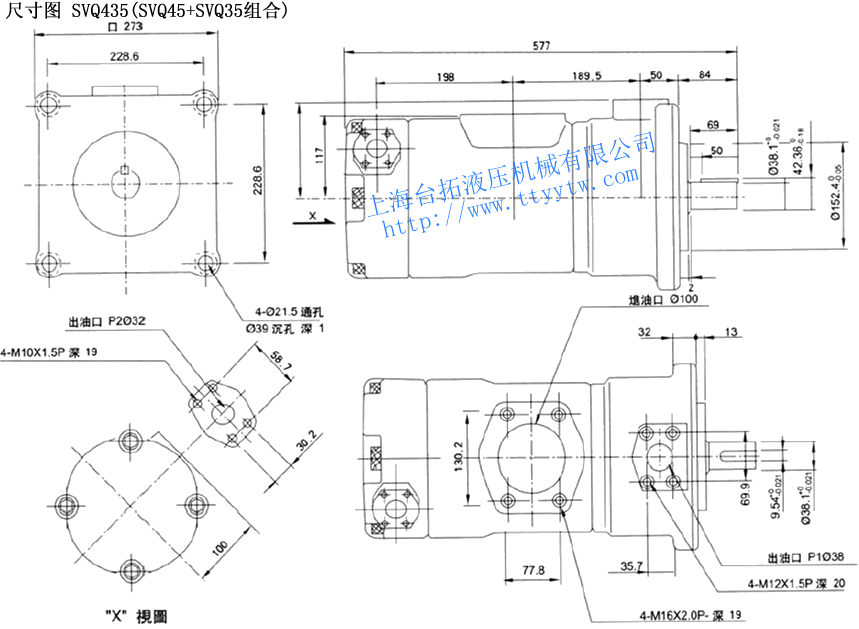

高压双联定量叶片泵SVQ215,SVQ435尺寸图

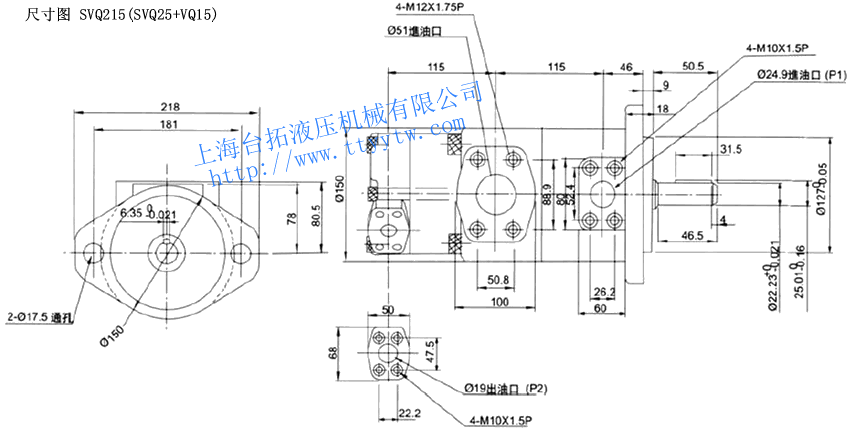

高压双联定量叶片泵SVQ215(SVQ25+VQ15)尺寸图下载 高压双联定量叶片泵SVQ435法兰型(SVQ45+SVQ35)尺寸图下载
高压双联定量叶片泵SVQ215，SVQ435性能曲线(参考VQ15、25、35、45)
高压定量叶片泵VQ15-*(压力-流量-输入功率特性)下载 高压定量叶片泵VQ25-*(压力-流量-输入功率特性)下载
高压定量叶片泵VQ35-*(压力-流量-输入功率特性)下载 高压定量叶片泵VQ45-*(压力-流量-输入功率特性)下载
