双联子母叶片泵V系列
产品型号：高压双联低噪声子母叶片泵V系列
高压双联低噪声子母叶片泵V系列是工业应用而开发的高性能子母叶片泵。适用于注塑机械、橡胶机械、压铸机械、机床等各种液压系统中。
- 产品介绍
- 规格参数
高压双联低噪声子母叶片泵V系列型号说明

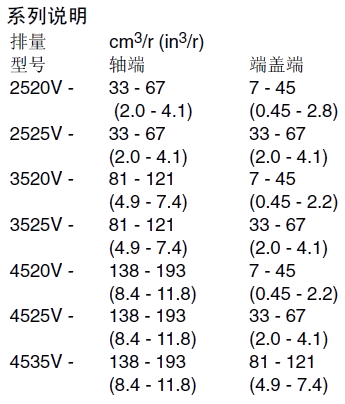

(F3)- ****V (M) ** A (M) ** (F) -* ** 22 * -*** 前注 系列说明 止口说明 几何排量
轴端泵油口连接 油口连接 几何排量

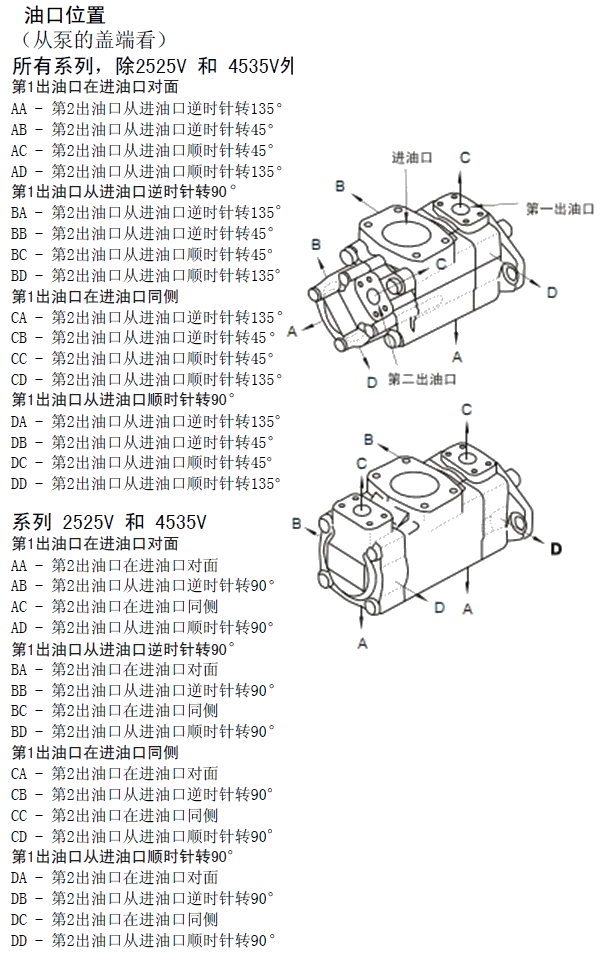

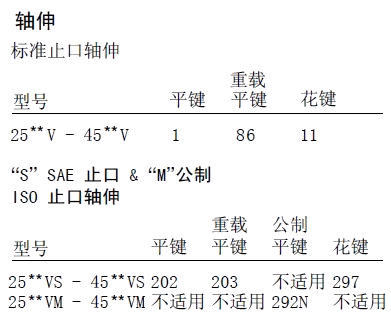

盖端泵安装型式 轴伸 油口位置 设计号 旋转方向 特殊后缀 无标记：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液2520V 省略:标准止口
S:
SAE按照ISO3019/1(SAE J744)
(不适用于2525V)
M:
公制按照3019/2 100A2HW
(不适用于2525V)
10,12,14,15
17,19,21A-SAE
四螺栓法兰省略:
英制固定螺纹
(4-螺栓法兰)
M:
公制固定螺纹
(4-螺栓法兰)2,3,4,5,6
7,8,9,10
11,12,14省略:
法兰安装
F:
脚座安装1：
带键直轴
86：
重型带键直轴
11：
花键轴(从泵盖端看) 22 (从泵轴端看)
L:
逆时针
R:
顺时针167:
2-螺栓,5.00"直径止口
(仅25**V,不适用VS或VM型号)3520V 21,25,30,32
35,38,452,3,4,5,6
7,8,9,10
11,12,143525V 21,25,30,32
35,38,4510,12,14,15
17,19,214520V 42,45,50,57
60,66,752,3,4,5,6
7,8,9,10
11,12,144525V 42,45,50,57
60,66,7510,12,14,15
17,19,214535V 42,45,50,57
60,66,7521,25,30,32
35,38,45备注：1、排量代号是在1200r/min和0.69Mpa(100psi)下的额定USgpm。2、转速限制：a.最低转速，所有型号和油液搭配600r/min。b.最高转速：标准型号用抗磨液压油1800r/min；标准型号用合成液和油包水乳化液1200r/min；用水乙二醇的型号1500r/min。

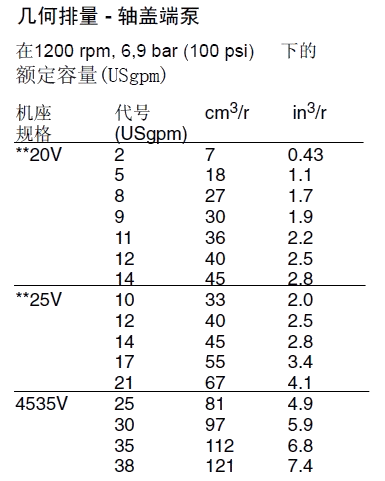

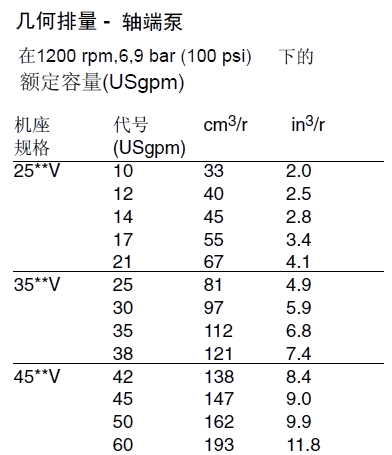

高压双联低噪声子母叶片泵V系列规格表
型号 最大几何排量cm³/r 最高压力bar 额定转速r/min 2520V 67轴端 172 1800 45盖端 207 2525V 67轴端 172 67盖端 172 3520V 121轴端 172 45盖端 207 3525V 121轴端 172 67盖端 172 4520V 193轴端 172 45盖端 207 4525V 193轴端 172 67盖端 172 4535V 193轴端 172 121盖端 172
使用说明:1、高压双联定量叶片泵液压用油：推荐使用40℃时粘度等级为32-68cSt抗磨液压油或带字母标记SC、SD、SE或SF的汽车曲轴油箱。额定转速和压力下的推荐粘度:最低13cSt，高54cSt，低49℃，高65℃。
2、高压双联定量叶片泵冷启动：当使用SAE 10W 油在860至54cSt范围内工作时，转速和压力应限制在它们各自额定的50%以内，直到系统热起来，油液粘度超过860cSt启动时要特别注意，要使整个系统包括远处的缸和电机都热起来。

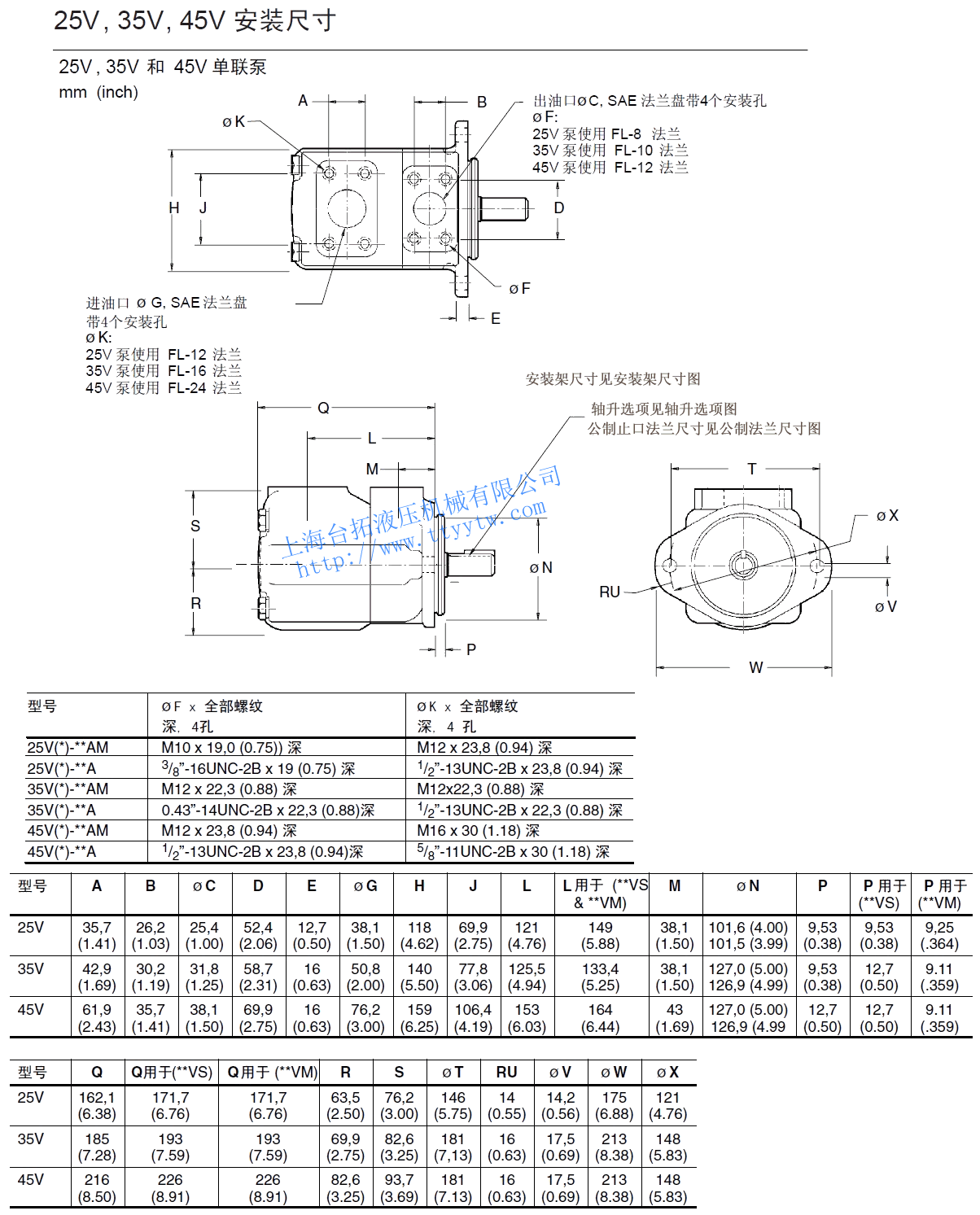

3、高压双联定量叶片泵高温运行：在高温运行时，粘度不的低于13cSt，温度不得超过99℃，因为泵芯组件和密封件的期望寿命将会缩短。高压双联低噪声子母叶片泵V系列尺寸图

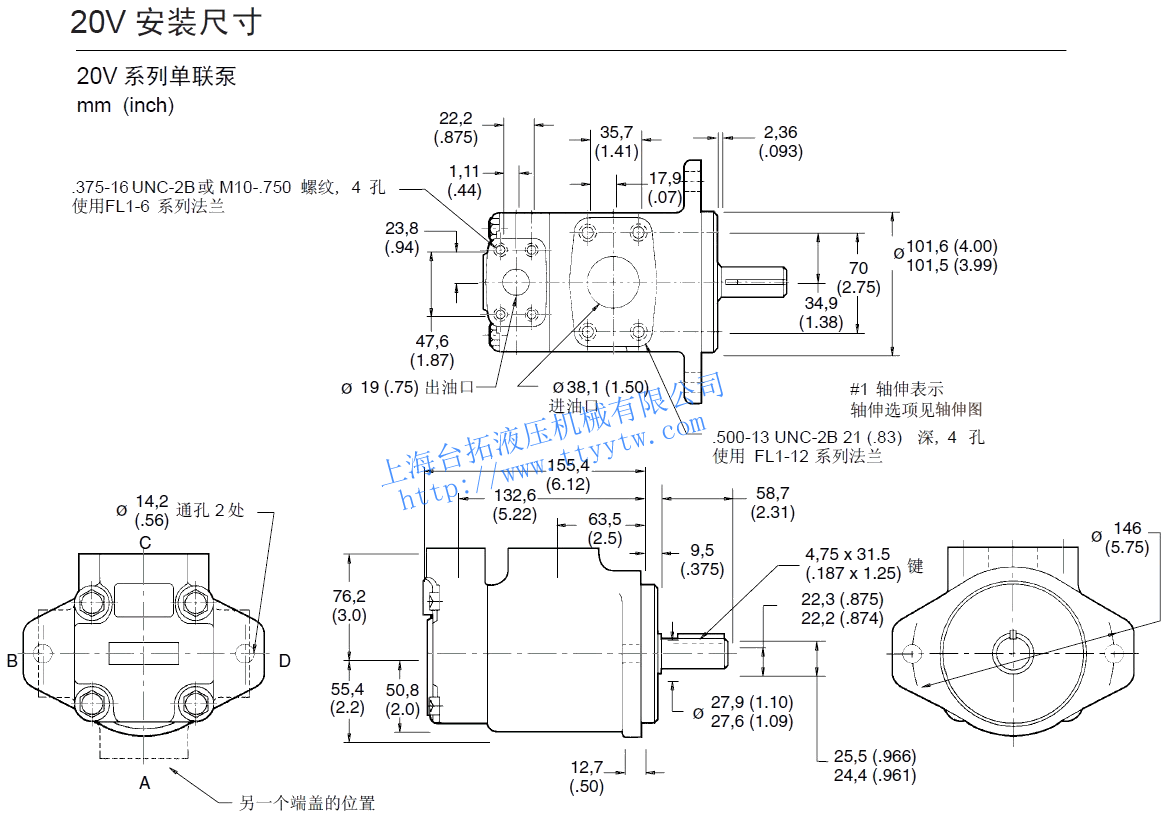

高压双联低噪声子母叶片泵2520V,35**Vk,452*V尺寸图下载 高压双联低噪声子母叶片泵2525V,4535V尺寸图下载

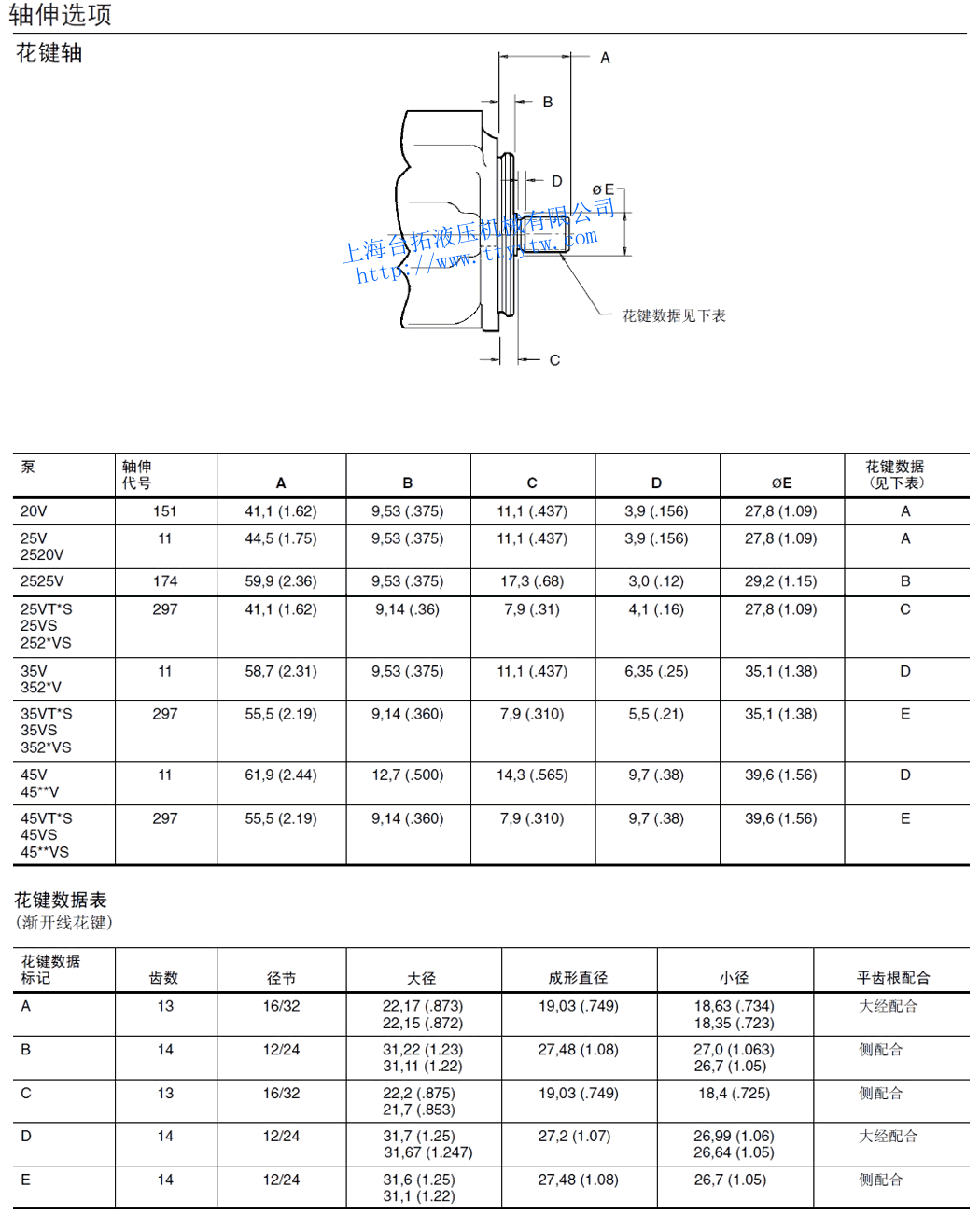

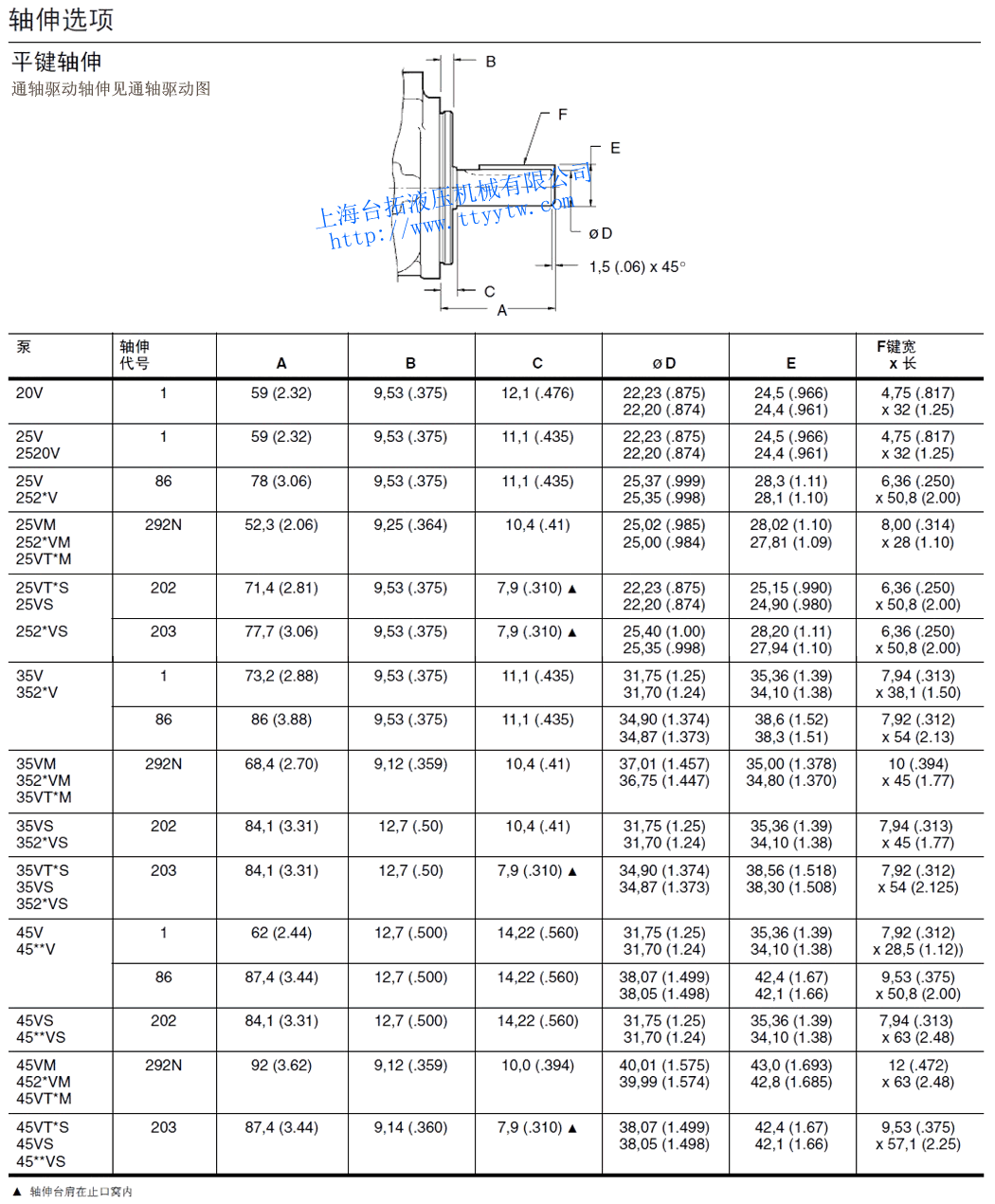

轴伸选项
平键轴伸尺寸图下载 花键轴尺寸图下载

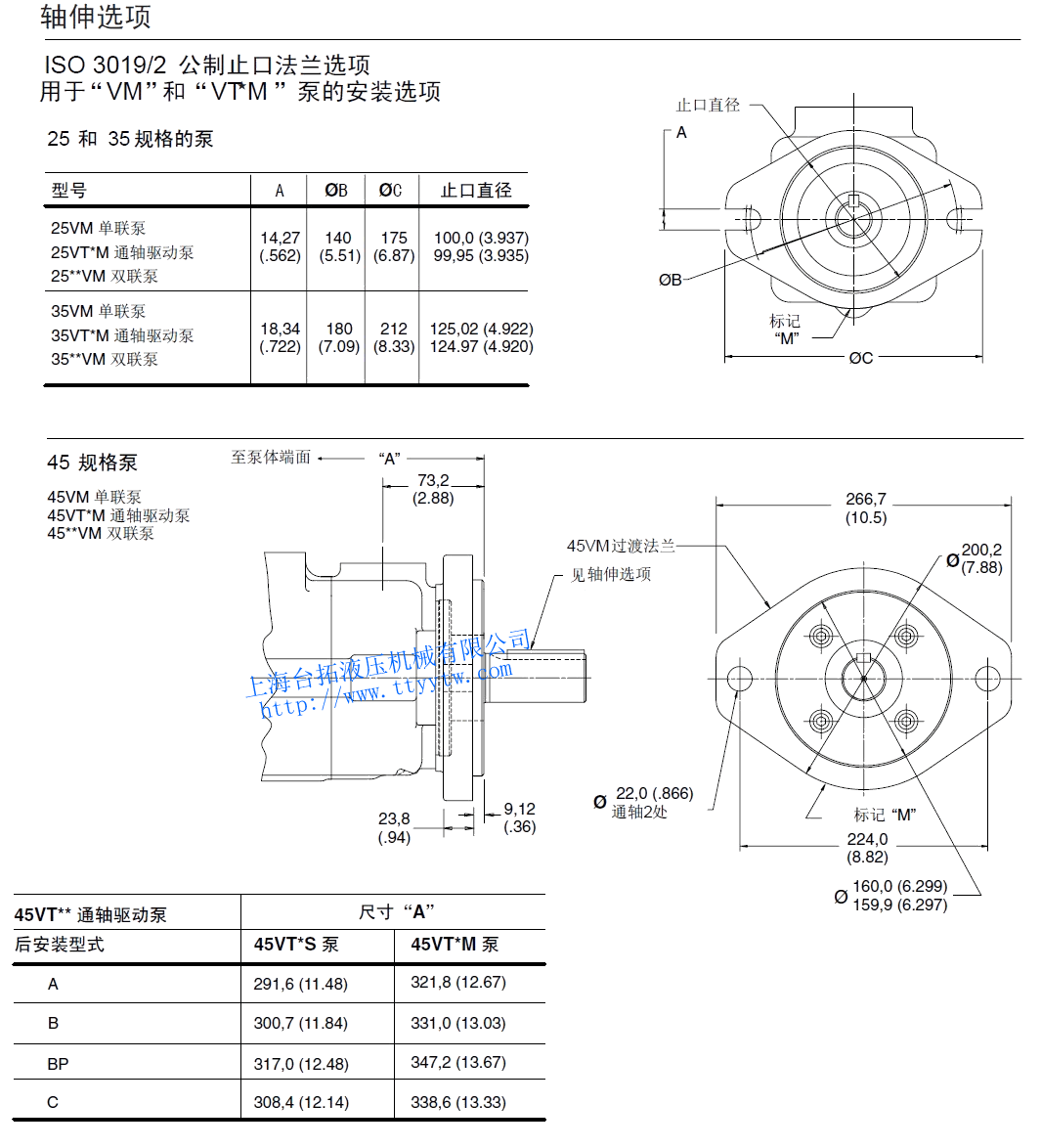

公制止口法兰选项尺寸图下载

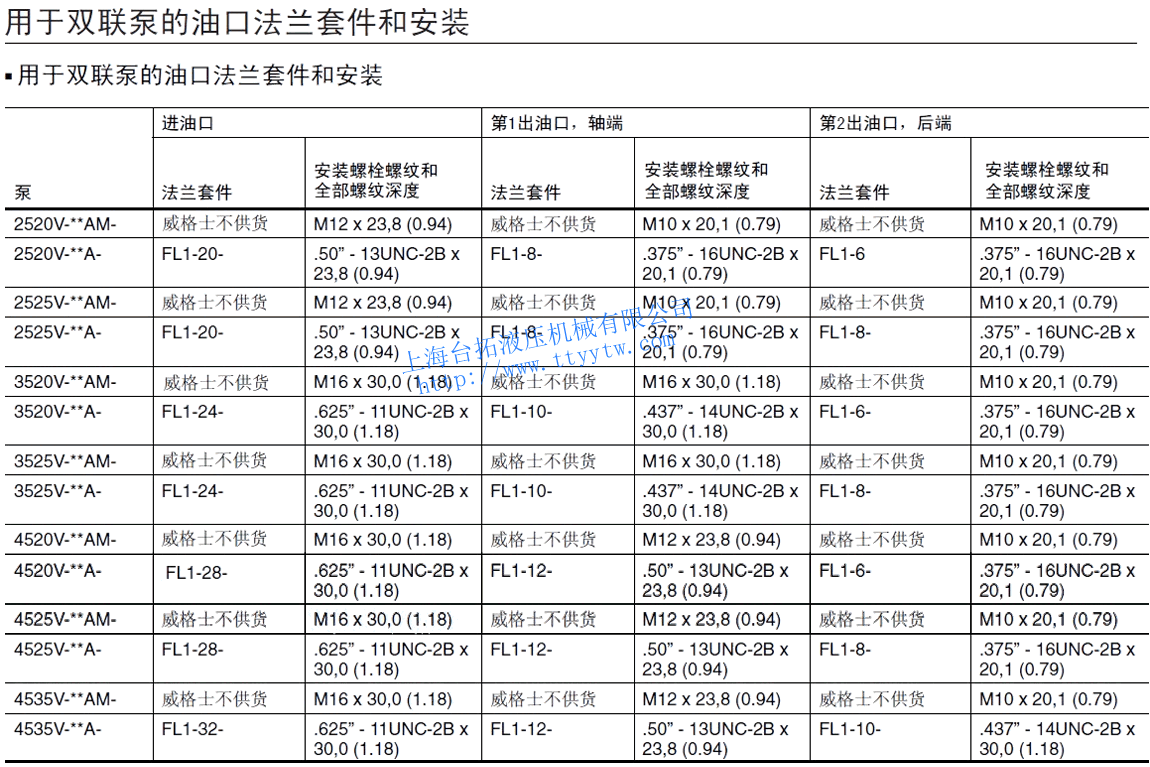

用于双联泵的油口法兰套件和安装

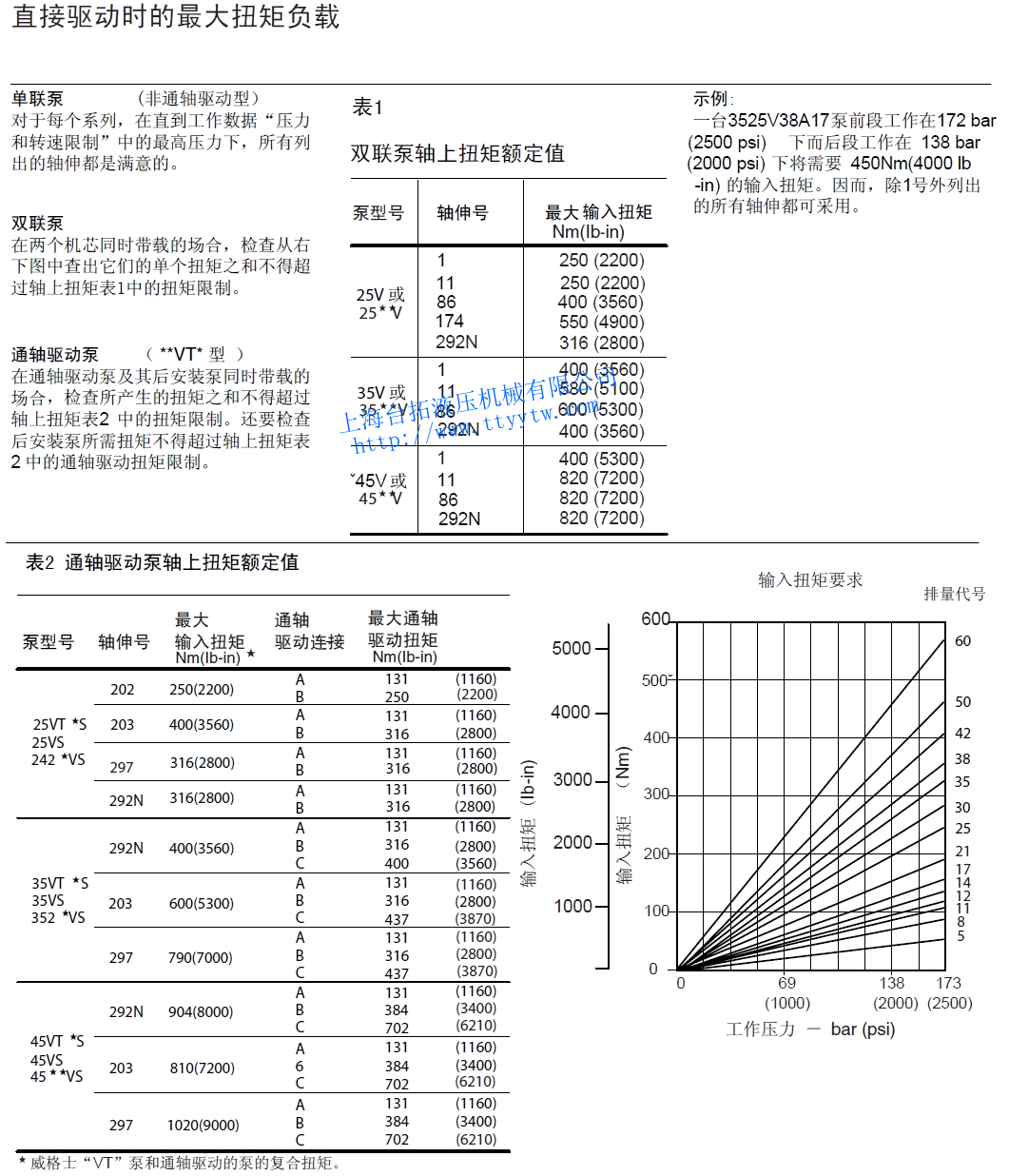

直接驱动时最大扭矩负载
驱动
驱动下载

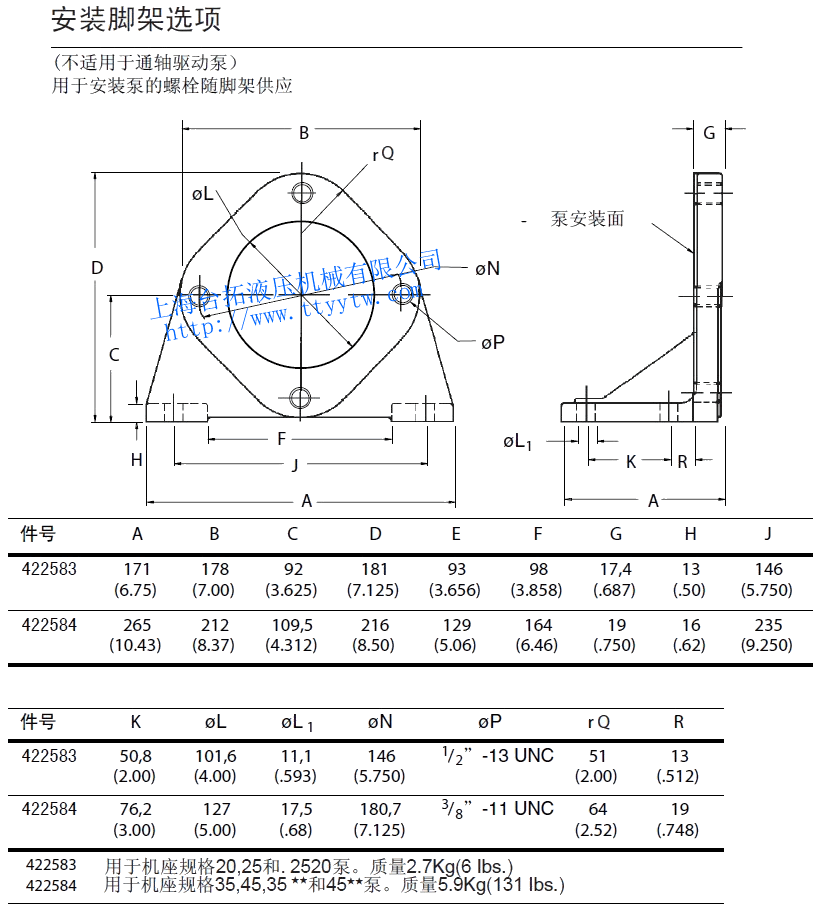

安装脚架选项
安装脚架选项下载

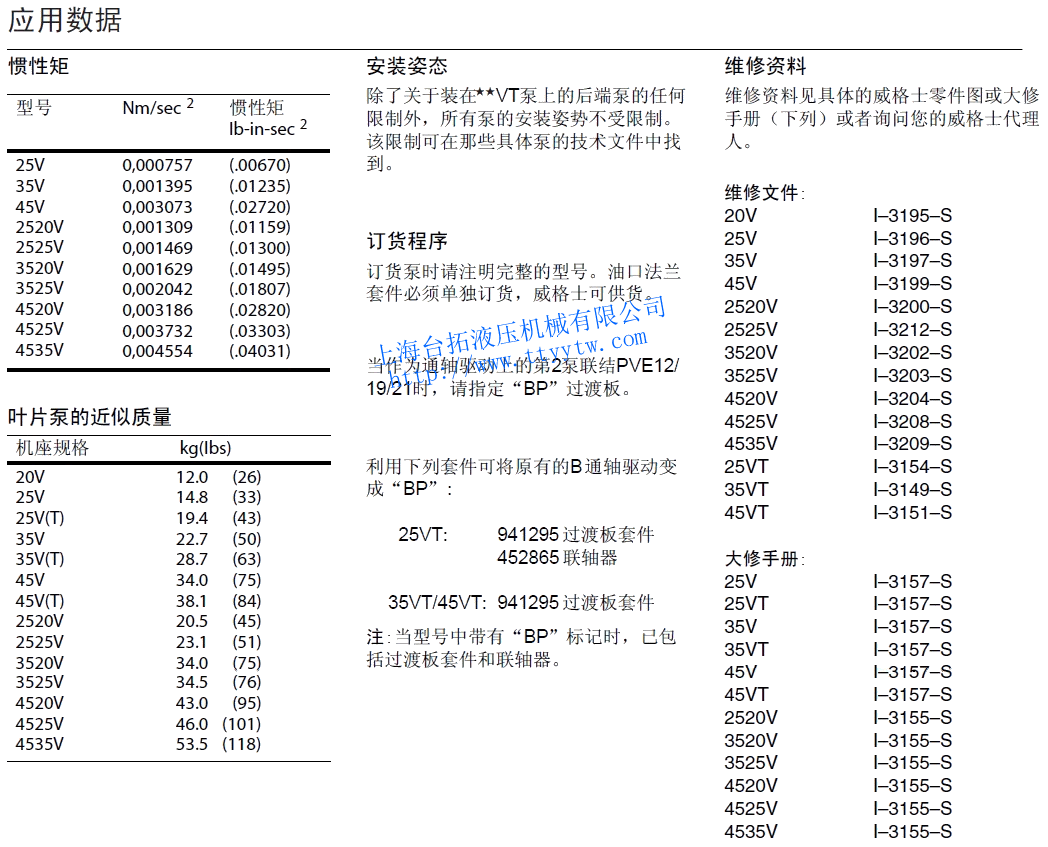

应用数据
应用数据下载
