高压双联子母叶片泵VQ
产品型号：高压双联子母叶片泵VQ
高压双联子母叶片泵VQ系列，适用于工程机械，尤其行走机械的场合。
- 产品介绍
- 规格参数
高压双联子母叶片泵VQ系列(不带内装阀)型号说明
(F3)- 2520VQ (S) 12 A 11 (S) (F) -123 CC 20 (L) 前注 双联系列 止口规格 排量

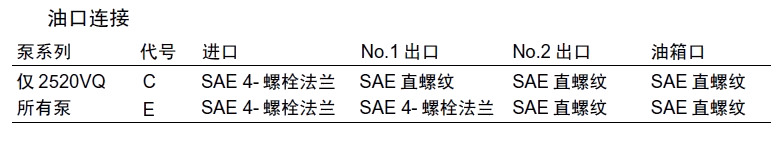

轴端泵油口连接 排量

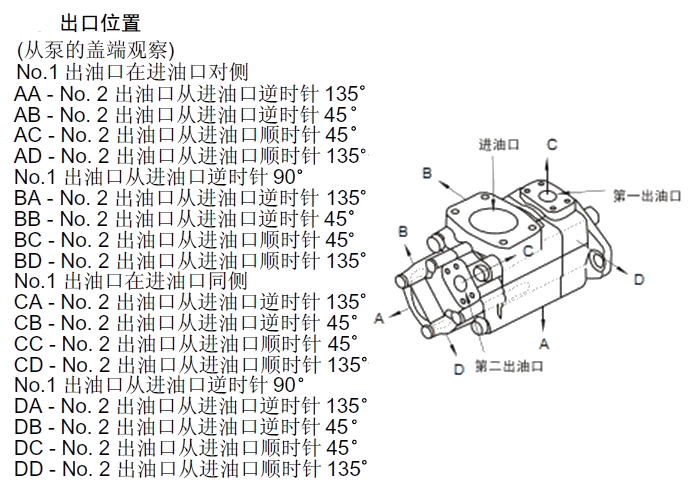

盖端泵安装和轴封总成 安装型式 轴伸 出口位置
从泵盖端看设计号 旋转方向 无标记：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液2520VQ 省略:标准止口
S:
SAE按照ISO3019/1(SAE J744)10,12,14,15
17,19,21A
AM
C
E
F2,3,4,5,6
7,8,9,10
11,12,14S:
法兰安装和两道轴承
空白:
法兰安装和单轴承省略:
法兰安装
F:

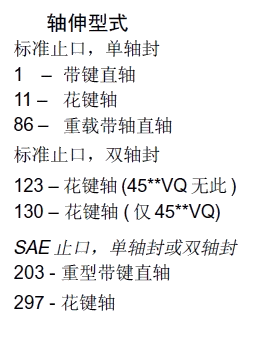

脚座安装1,11,86
123,130
203,297见上 20 (从泵轴端看)
L:
左旋逆时针
省略:
右旋顺时针3520VQ 21,25,30,32
35,38,452,3,4,5,6
7,8,9,10
11,12,143525VQ 21,25,30,32
35,38,4510,12,14,15
17,19,214520VQ 42,45,50,57
60,66,752,3,4,5,6
7,8,9,10
11,12,144525VQ 42,45,50,57
60,66,7510,12,14,15
17,19,214535VQ 42,45,50,57
60,66,7521,25,30,32
35,38,45高压双联子母叶片泵VQ系列(带内装阀)型号说明
(F3)- 2520VQ (S) F 12 E 11 S -297 (F) CC 6 D 20 L 前注 双联
系列止口规格 内装阀选择 排量

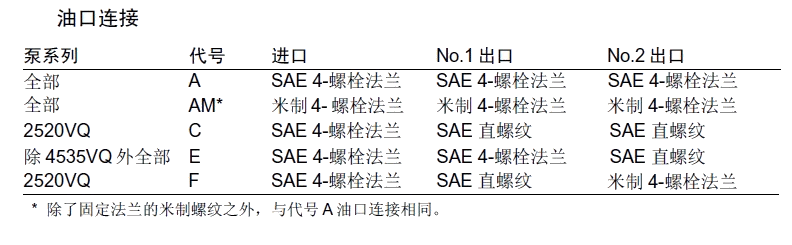

轴端泵油口连接 排量
盖端泵安装和

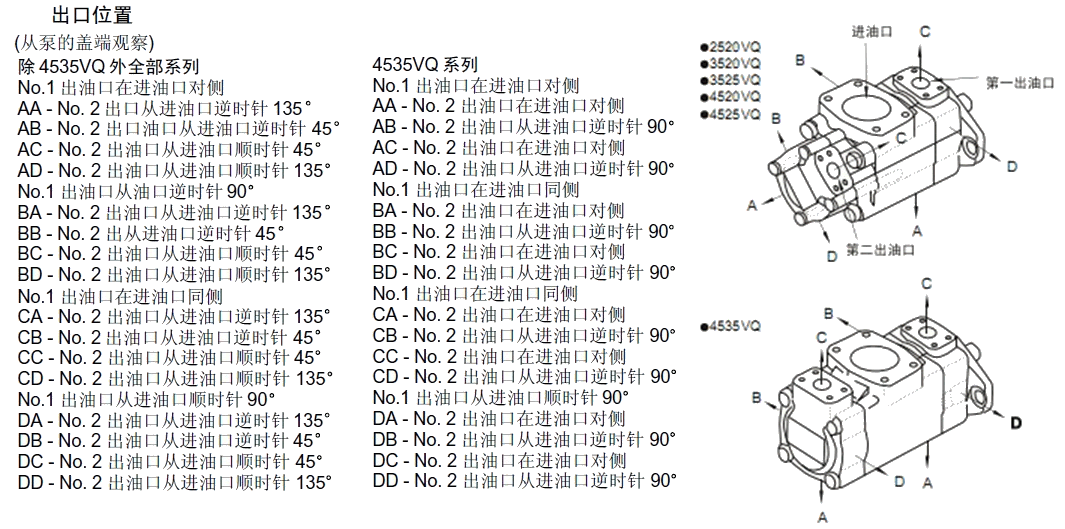

轴封总成出口位置 安装型式 出口位置
从泵盖端看控制的

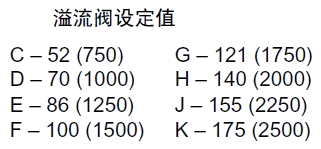

流量溢流阀
设定值设计号 轴旋转方向 无标记：
石油系油
乳化液
水-乙二醇
F3：
磷酸酯液2520
VQ省略:
标准止口
S:
SAE按照ISO3019/1(SAE J744)F:流量控制和溢流
P:单稳分流阀和溢流10,12,14,15
17,19,21见上 见上 S:
法兰安装和两道轴承
空白:
法兰安装和单轴承见上 省略:
法兰安装
F:
脚座安装见上 2,4,6
7,8,10
12USgpm见上 20 (从泵轴端看)
L:
左旋逆时针
省略:
右旋顺时针3520
VQ21,25,30,32
35,38,454520
VQ42,45,50,57
60,66,75备注：1、排量代号是在1200r/min和0.69Mpa(100psi)下的额定USgpm。

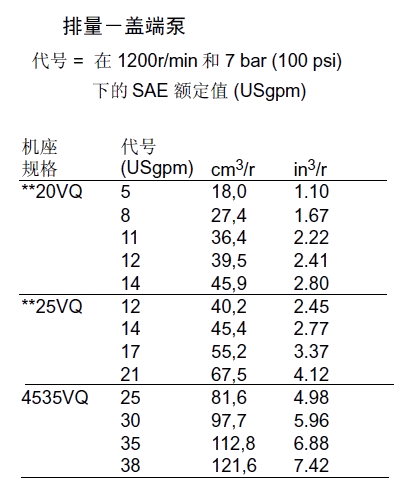

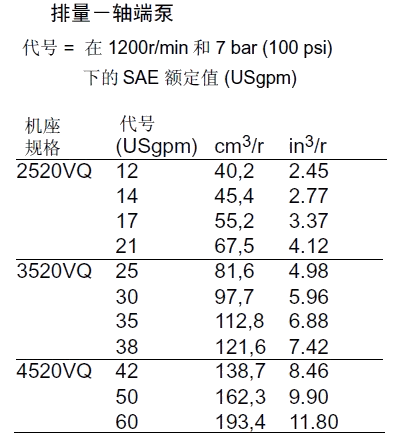

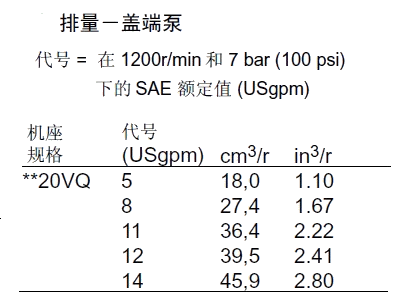

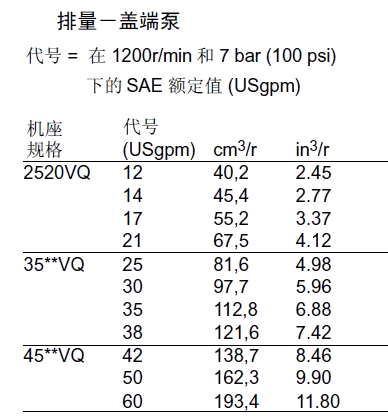

高压双联子母叶片泵VQ系列规格表
型号 轴端泵 盖端泵 重量
Kg流量 排量
cm³/r最高
r/min最高
bar典型流量
l/min典型输入
KW流量 排量
cm³/r最高
r/min最高
bar典型流量
l/min典型输入
KW2520VQ 12 40.2 2700 210 88.5 41.0 5 18.0 2700 210 42.3 17.9 20.5 8 27.4 210 65.4 26.1 14 45.4 2700 103.8 46.6 11 36.4 210 88.5 35.4 17 55.2 2500 119.2 51.8 12 39.5 160 98.1 28.4 21 67.7 2500 146.2 61.9 14 45.9 140 115.4 29.1 3520VQ 25 81.6 2500 210 173.1 75.3 5 18.0 2500 210 38.5 16.5 34.0 8 27.4 210 61.5 24.0 30 97.7 2500 211.5 87.7 11 36.4 210 80.8 33.0 35 112.8 2400 230.8 98.5 12 39.5 160 90.4 26.1 38 121.6 2400 250.0 104.4 14 45.9 140 105.8 26.8 3525VQ 25 81.6 2500 210 173.1 75.3 12 40.2 2500 210 79.5 38.0 34.5 30 97.7 2500 211.5 87.7 14 45.4 210 91.0 43.0 35 112.8 2400 230.8 98.5 17 55.2 210 119.2 51.5 38 121.6 2400 250.0 104.4 21 67.5 210 146.2 61.9 4520VQ 42 138.7 2200 175 255.8 91.4 5 18.0 2200 210 32.0 14.5 43.0 8 27.4 210 51.0 21.0 50 162.3 2200 303.8 105.2 11 36.4 210 68.0 28.5 12 39.5 160 77.5 23.0 60 193.4 2200 369.2 126.8 14 45.9 140 91.0 24.0 4525VQ 42 138.7 2200 175 255.8 91.4 12 40.2 2200 210 68.0 33.0 46.0 14 45.4 210 79.5 38.0 50 162.3 2200 303.8 105.2 17 55.2 210 100.0 45.5 60 193.4 2200 369.2 126.8 21 67.5 210 125.0 54.5 4535VQ 42 138.7 2200 175 255.8 91.4 25 81.6 2200 210 145.5 66.5 53.6 30 97.7 210 178.0 77.5 50 162.3 2200 303.8 105.2 35 112.8 210 211.5 89.5 60 193.4 2200 369.2 126.8 38 121.6 210 223.0 97.0 备注：性能常数：SAE 10W油液@82℃(180华氏度)，泵进口@0PSIG(14.7PSIA)，出口压力必须始终高于进口压力。
使用说明:1、高压双联子母叶片泵冷启动：当使用SAE10W油在860至54cst范围内工作时，转速和压力应限制在它们各自额定的50%以内，直到系统热起来。油液粘度超过860cst启动时要特别注意，要使整个系统包括远处的缸和马达都热起来。
2、高压双联子母叶片泵液压油：推荐使用40℃时粘度32～68cSt抗磨液压油或带有子母标记SC、SD、SE或SF的汽车曲轴箱油。
3、高压双联子母叶片泵高温运行：在高温运行时，粘度不得低于13cst，温度不得超过99℃，因为泵芯组件和密封件的期望寿命将缩短。高压双联子母叶片泵VQ系列安装尺寸要求

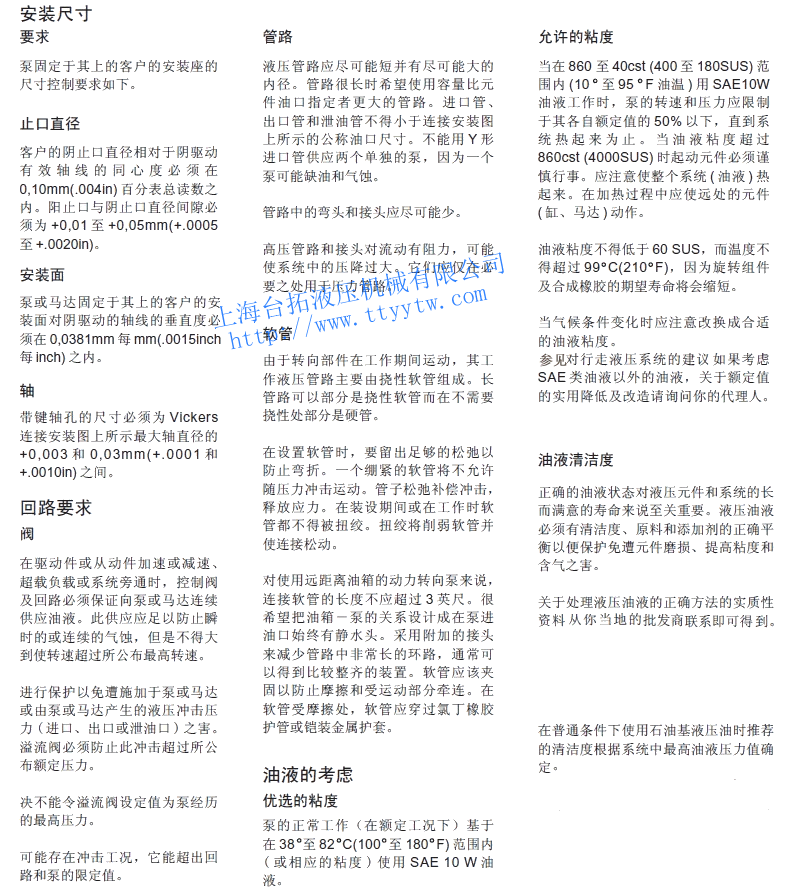

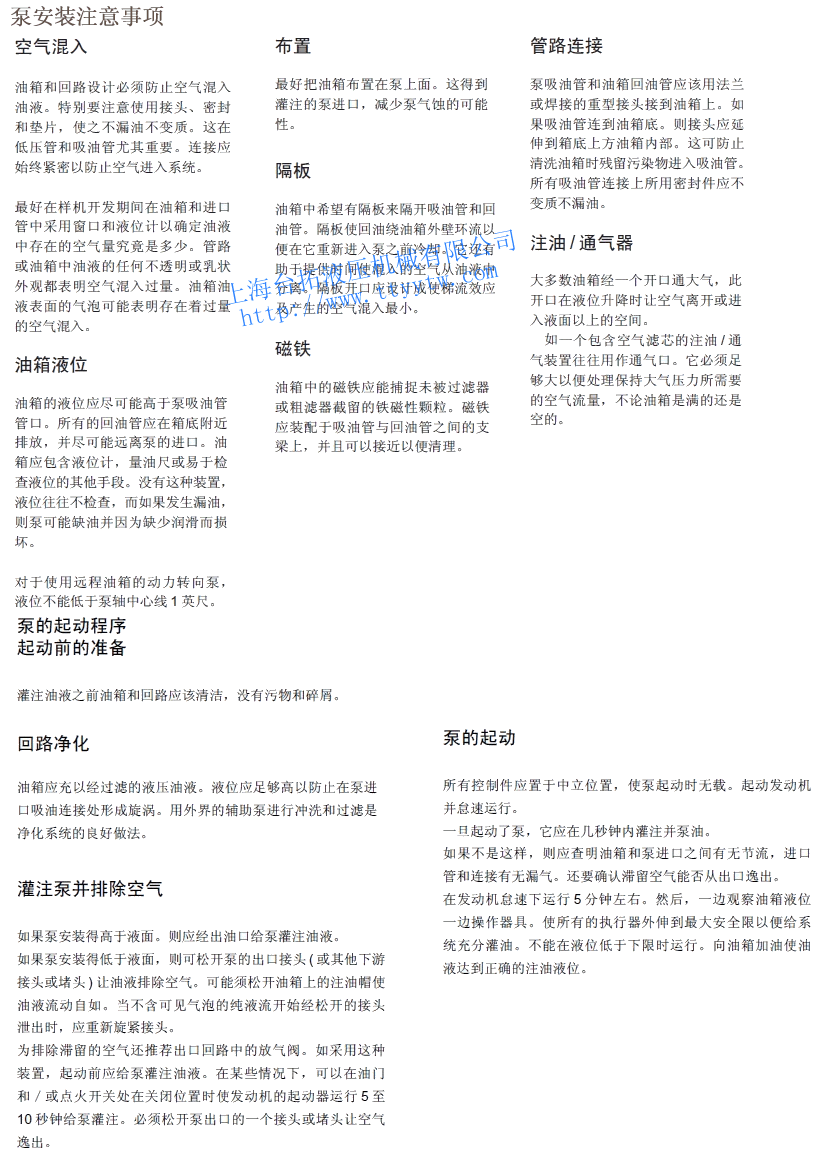

高压双联子母叶片泵VQ系列安装注意事项

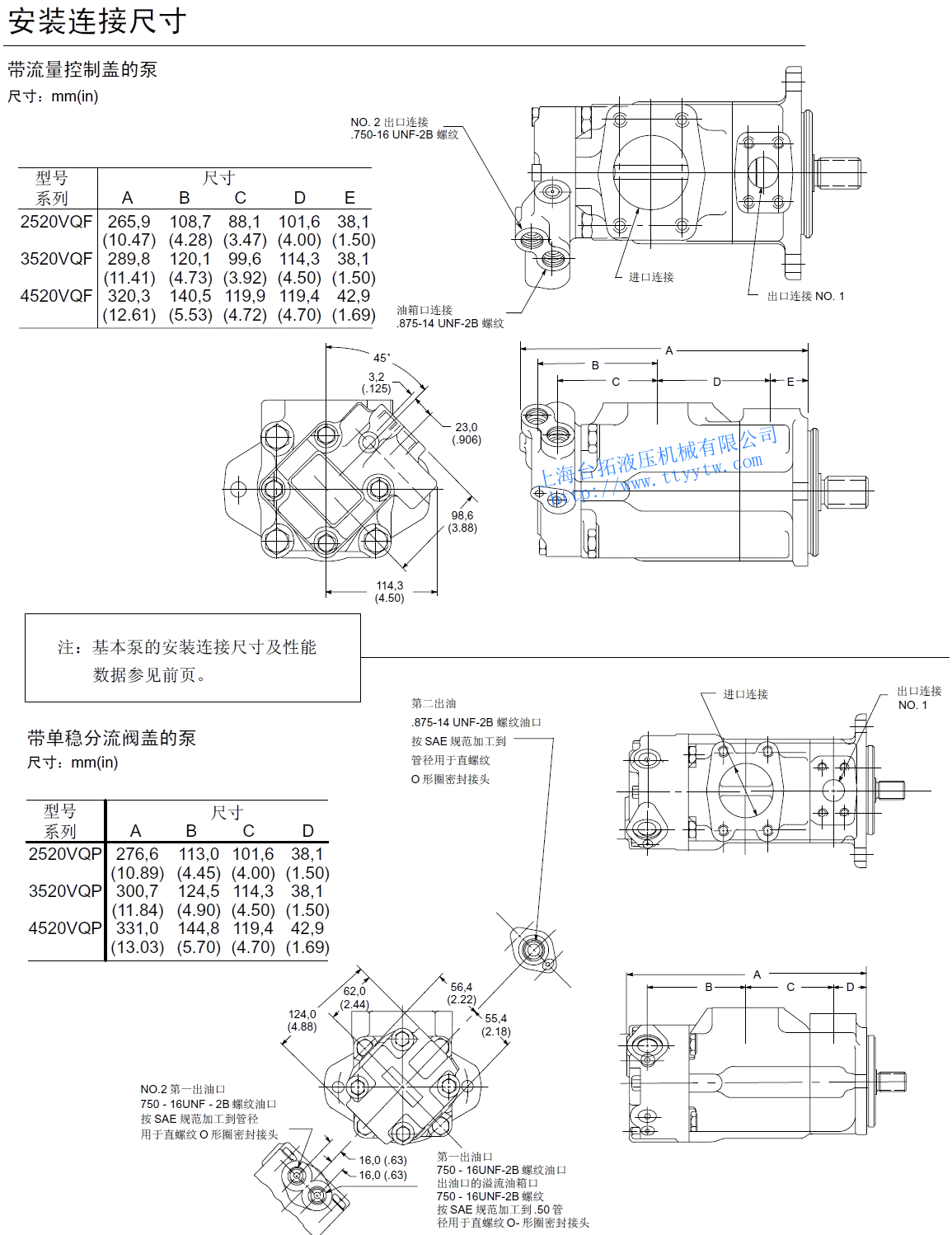

高压双联子母叶片泵VQ系列安装连接尺寸
高压双联子母叶片泵VQ系列可选轴伸花键轴
高压双联子母叶片泵VQ系列可选轴伸带键直轴

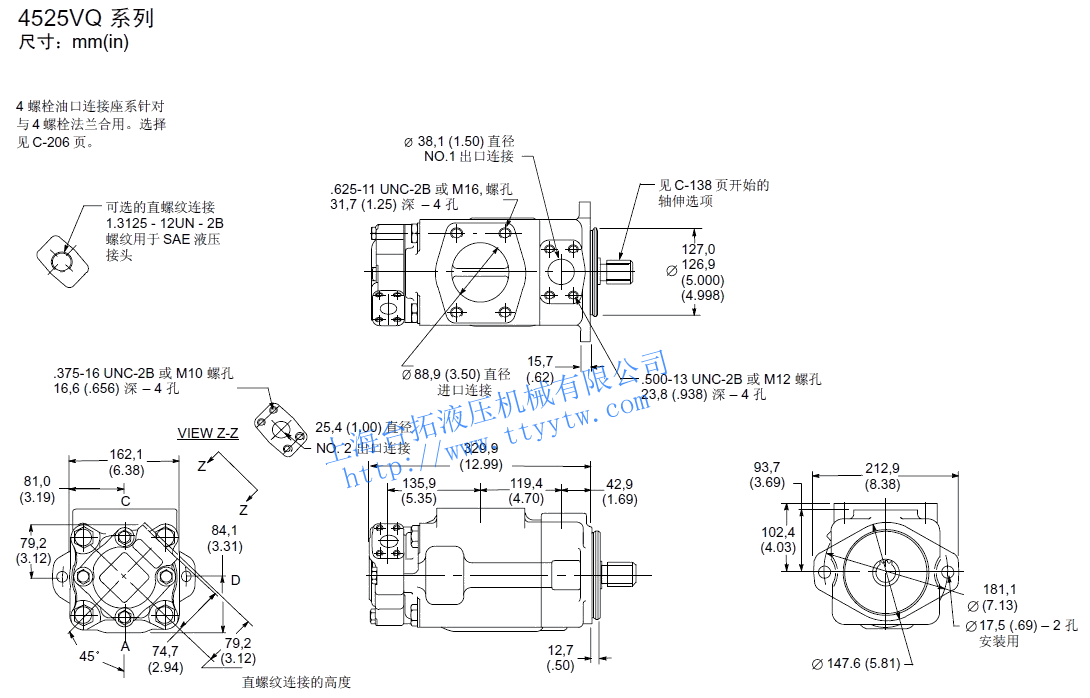

高压双联子母叶片泵VQ系列尺寸图

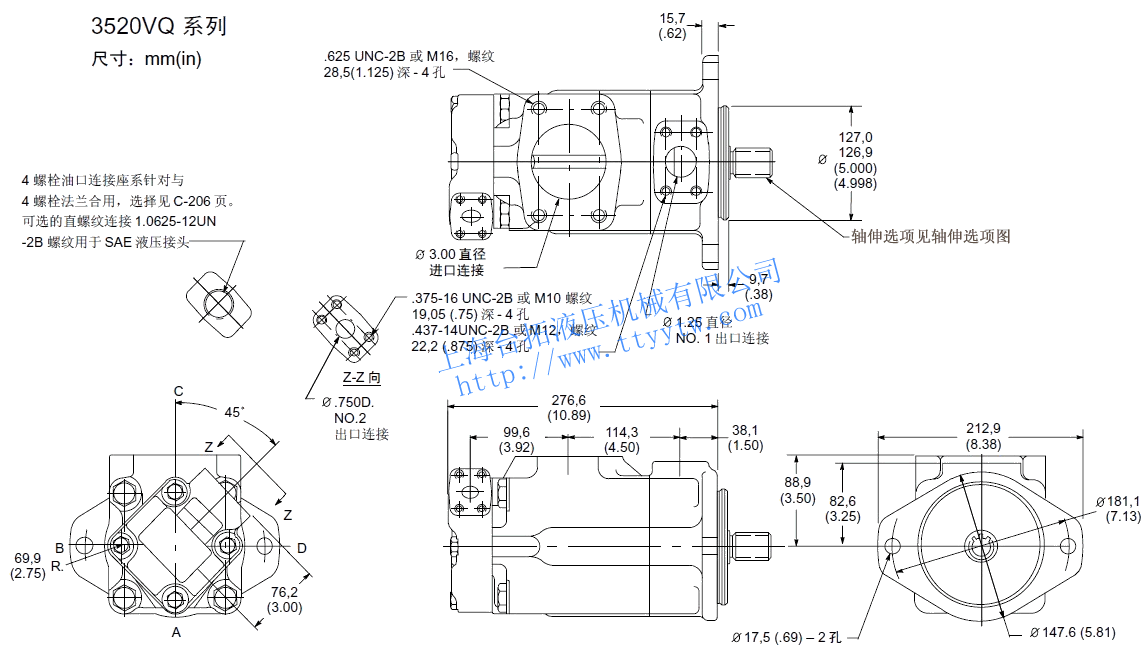

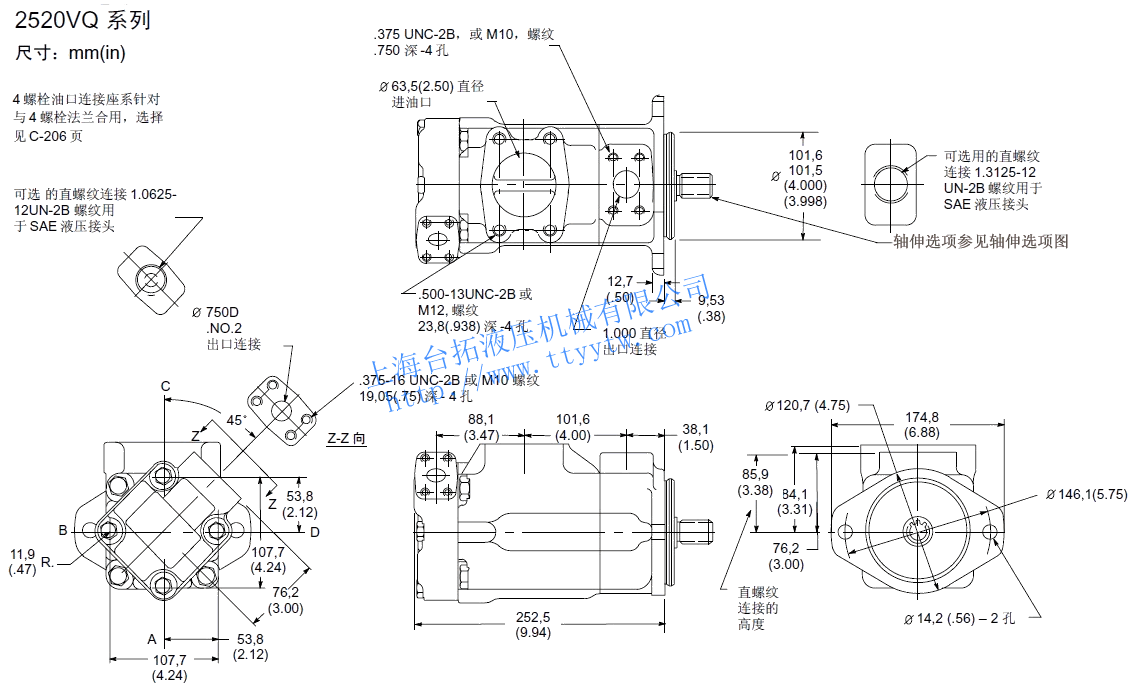

高压双联子母叶片泵2520VQ尺寸图下载 高压双联子母叶片泵3520VQ尺寸图下载

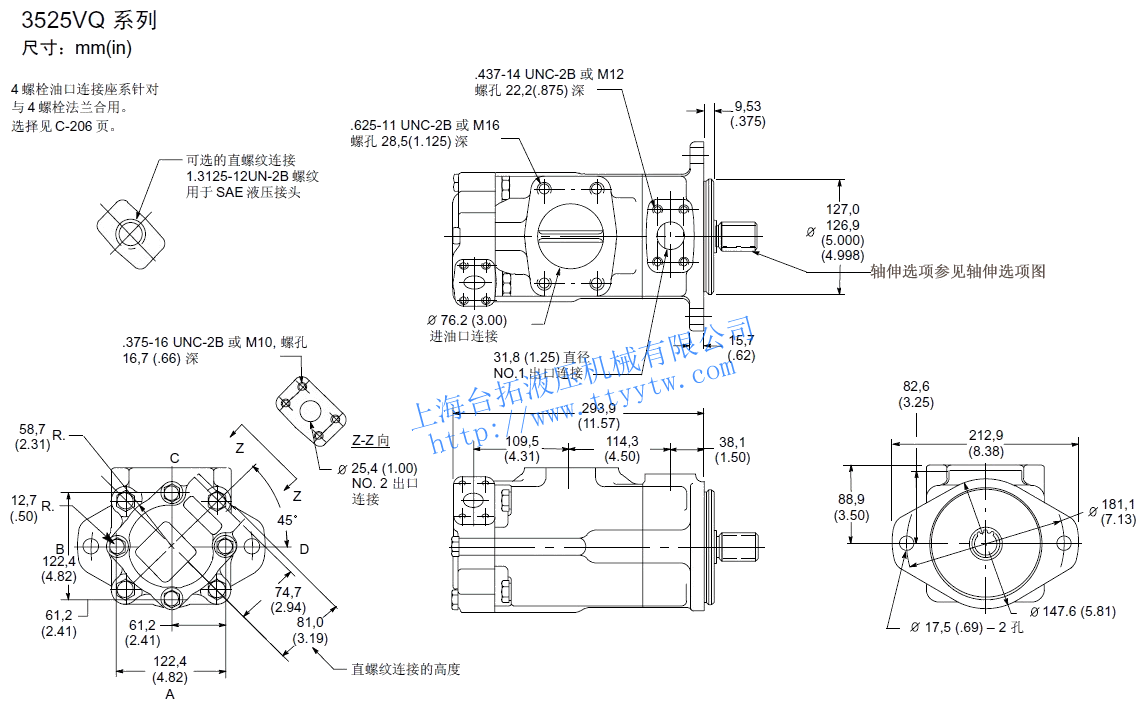

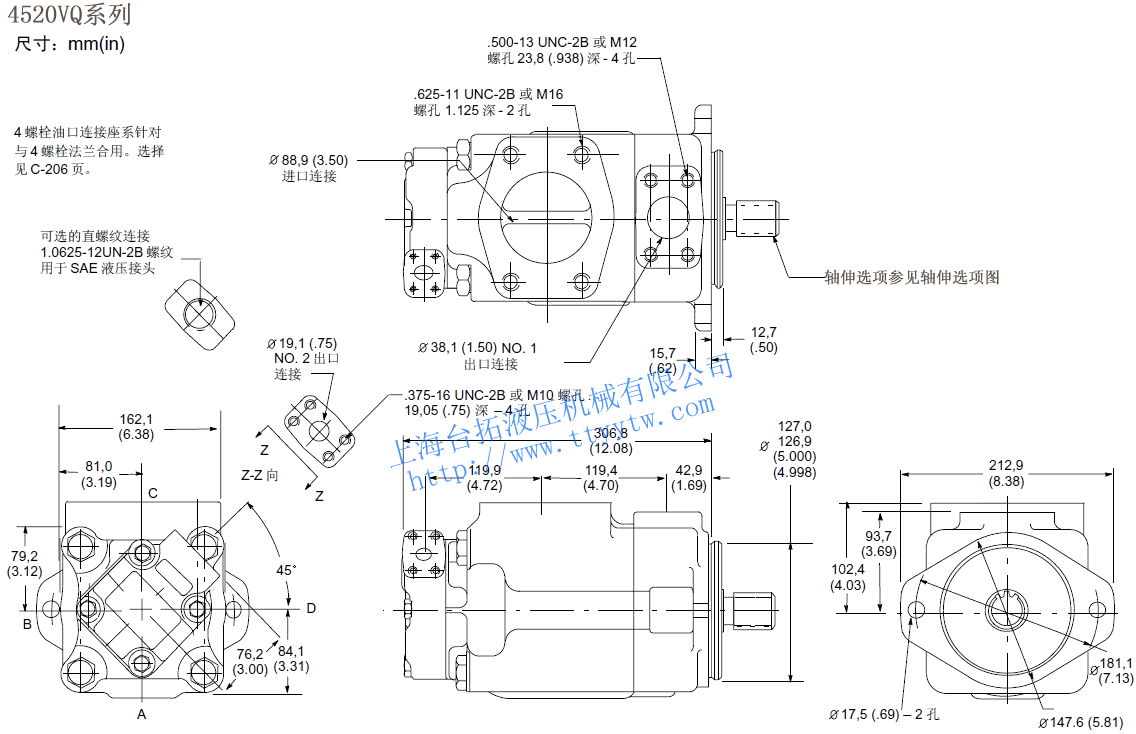

高压双联子母叶片泵3525VQ尺寸图下载 高压双联子母叶片泵4520VQ尺寸图下载

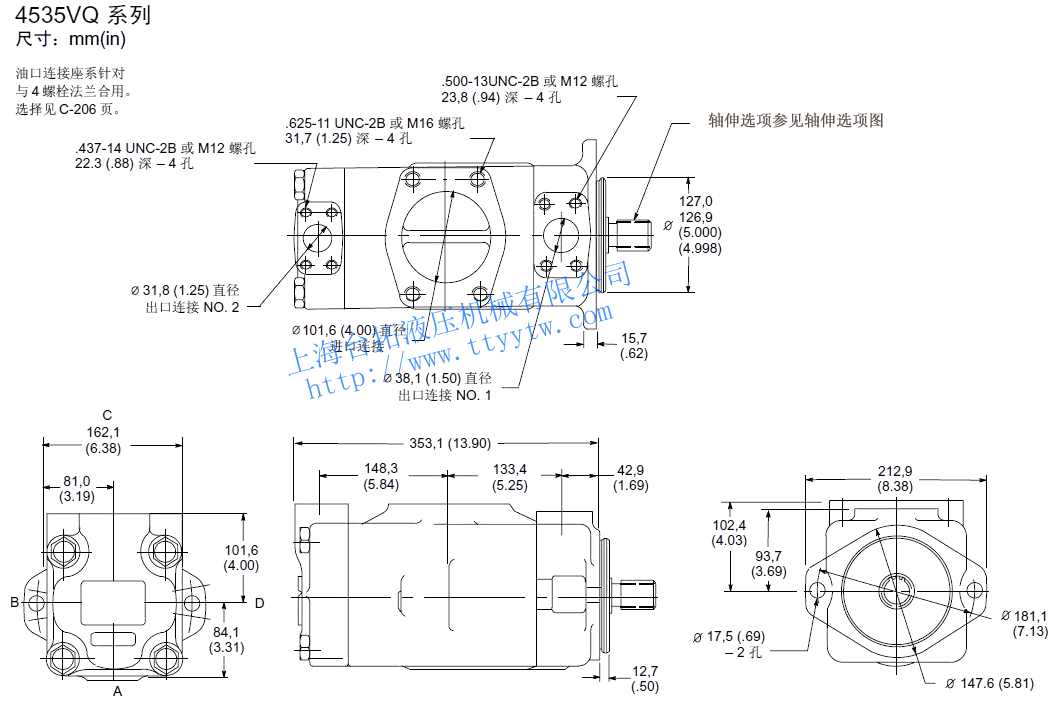

高压双联子母叶片泵4525VQ尺寸图下载 高压双联子母叶片泵4535VQ尺寸图下载
