高效率定量齿轮泵P1
产品型号：高效率定量齿轮泵P1
定量齿轮泵P1系列，零件单纯，易于保养及维护。可于低压大流量叶片泵组成高低压泵组合，合理利用能源，节约成本。
- 产品介绍
- 规格参数
定量齿轮泵P1系列型号说明
P1 05 R P 01 G T 系列号码 排量 旋转方向(从轴端看) 出入油口尺寸 传动轴代号 安装法兰代号 后盖代号 P1系列
定量齿轮泵参照规格表 R：顺时针方向
L：逆时针方向N：NPT
U：UNF
P：PT
F：法兰型
参照规格表
参照传动轴表
01标准型
10
12参照安装法兰表
G标准型
SAE“AA”标准型 定量齿轮泵P1系列规格表
型号 使用压力MPa 排量
mℓ/rev外形尺寸(PT) 出入油口 重量(kg0 额定 最高 A B L 入口 出口 P101 21 25 1.30 44.08 42.04 83.08 1"/2 3"/8 0.82 P102 2.00 46.08 43.04 85.08 0.91 P127 2.70 48.08 44.04 87.08 1.00 P135 3.40 50.08 45.04 89.08 1.05 P104 4.10 52.08 46.04 91.08 1.10 P105 5.10 55.08 47.04 94.08 1.14 P106 6.10 58.08 49.04 97.08 1.18 P107 20 23 7.40 62.08 51.04 101.08 3"/4 1"/2 1.27 P109 18 21 9.10 67.08 53.54 106.08 1.32
定量齿轮泵P1系列分解图

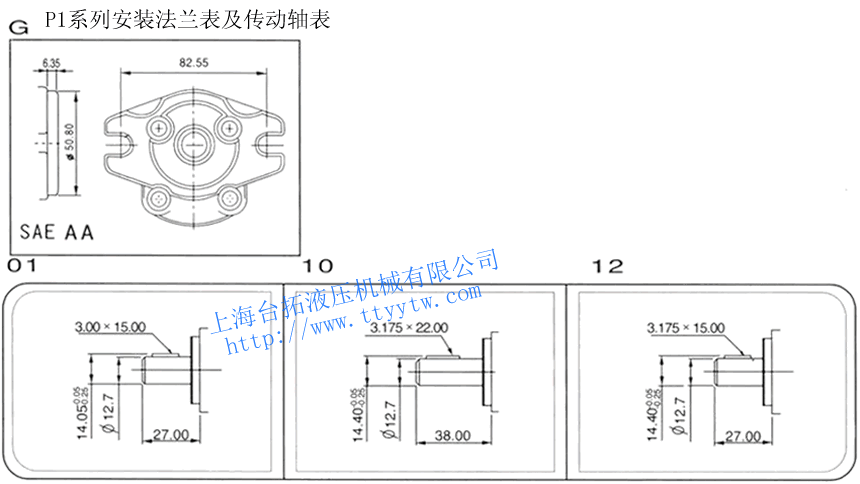

定量齿轮泵P1系列安装法兰表及转动轴表

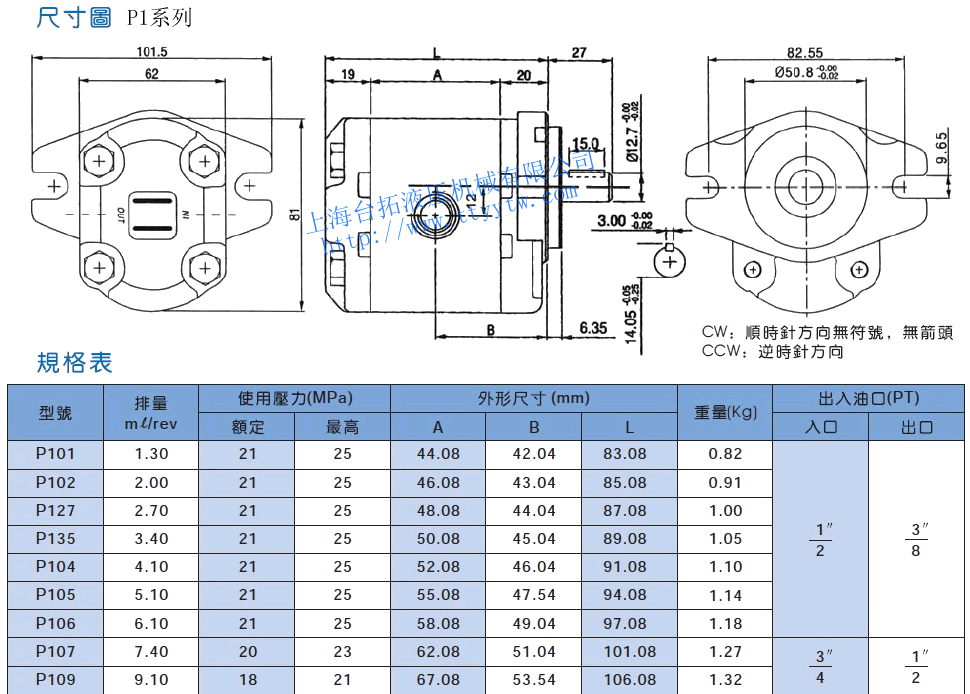

定量齿轮泵P1系列尺寸图

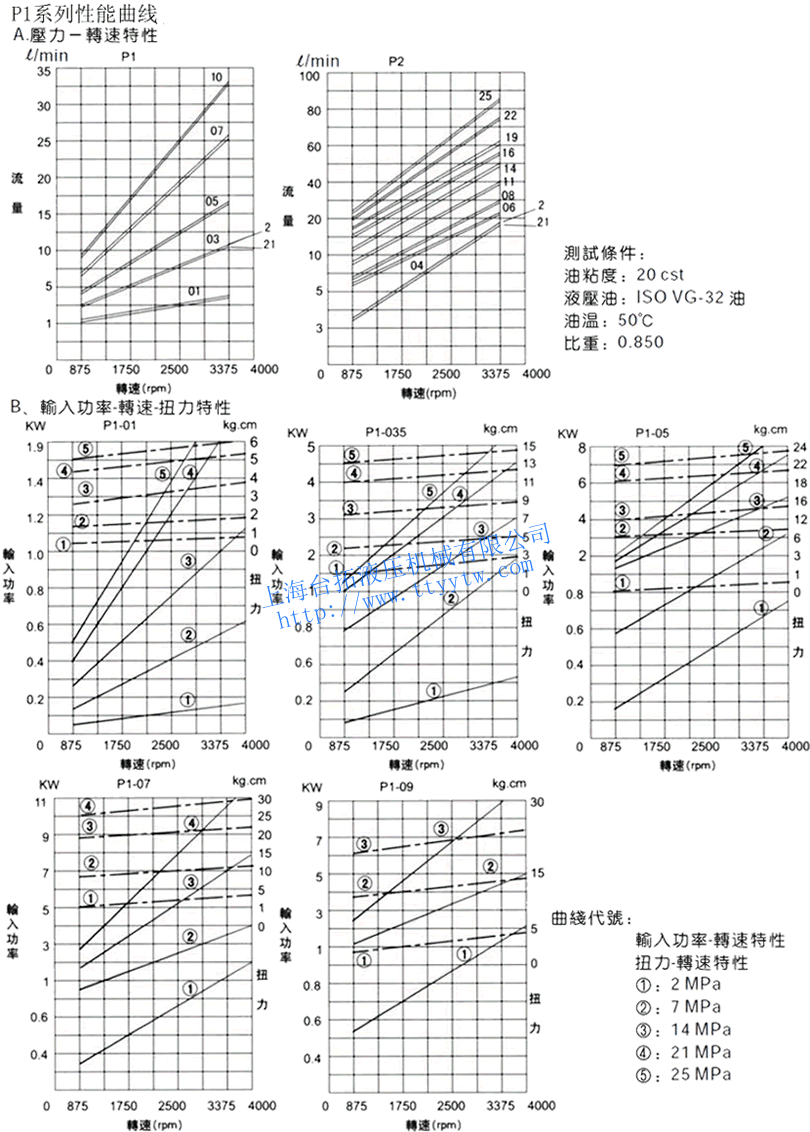

定量齿轮泵P1系列性能曲线
