定量齿轮泵P2
产品型号：定量齿轮泵P2
定量齿轮泵P2系列专用于车辆、升降系统、农业机械、产业机械多种液压机械设备等。
- 产品介绍
- 规格参数
定量齿轮泵P2系列型号说明
P2 16 R P 01 D T 系列号码 排量 旋转方向(从轴端看) 出入油口尺寸 转动轴代号 安装法兰代号 后盖代号 P2系列
定量齿轮泵参照规格表 R：顺时针方向
L：逆时针方向
N：NPT
U：UNF
P：PT
F：法兰型
参照规格表
参照转动轴表
01标准型
04
07参照安装法兰表
D标准型
SAE“AA”标准型 定量齿轮泵P2系列规格表
型号 使用压力MPa 排量

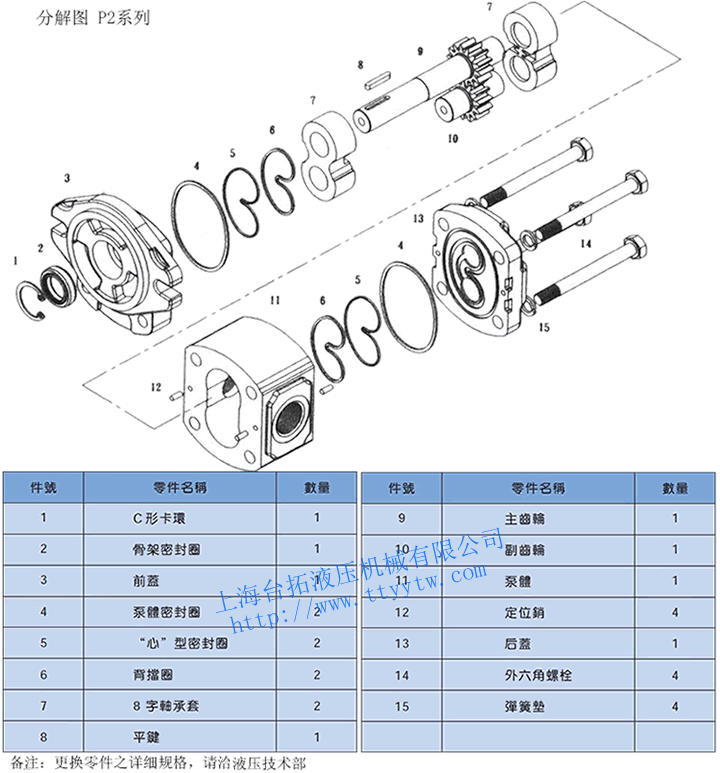

mℓ/rev外形尺寸(mm) 出入油口(PT) 重量(kg) 额定 最高 A B L 入口 出口 P204 21 25 4.00 47.90 48.95 97.70 3"/4 1"/2 2.32 P206 21 25 6.20 51.60 50.80 101.4 2.45 P208 22 25 8.40 55.10 52.55 104.9 2.55 P211 21 25 11.0 59.60 54.80 109.4 2.73 P214 21 25 14.3 65.10 57.55 114.9 2.82 P216 21 25 16.5 68.80 59.40 118.6 2.91 P219 21 25 19.2 73.10 61.55 122.9 3.14 P222 21 25 22.5 78.60 64.30 128.4 1" 3"/4 3.27 P225 18 21 25.0 83.10 66.55 132.9 3.36 P233 18 21 33.0 86.10 68.05 135.9 3.59 定量齿轮泵P2系列系列分解图

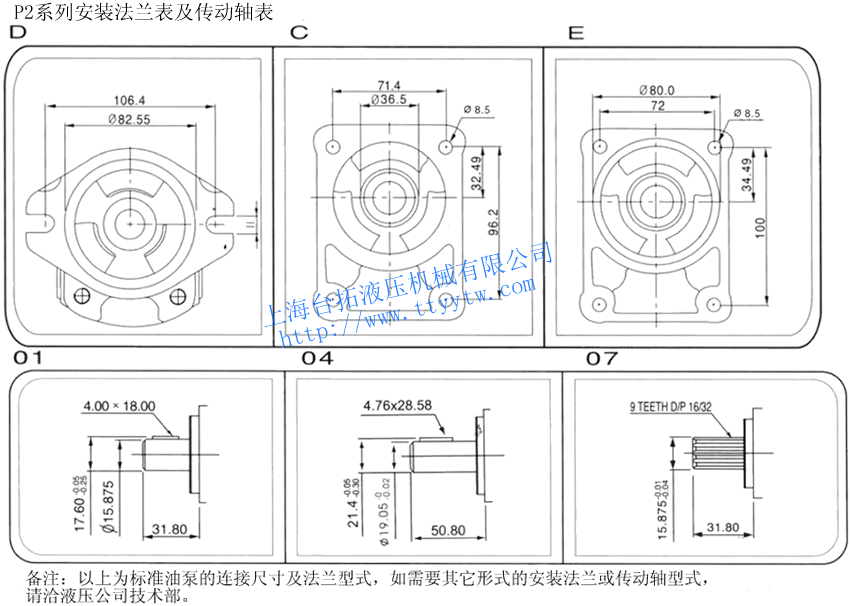

定量齿轮泵P2系列系列安装法兰表及转动轴表

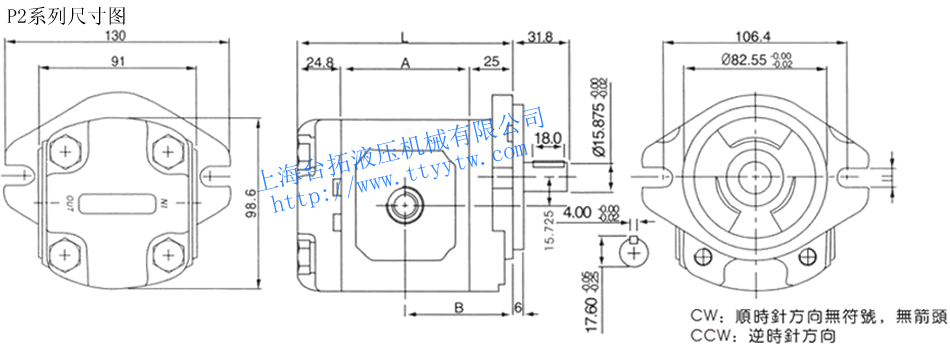

定量齿轮泵P2系列尺寸图

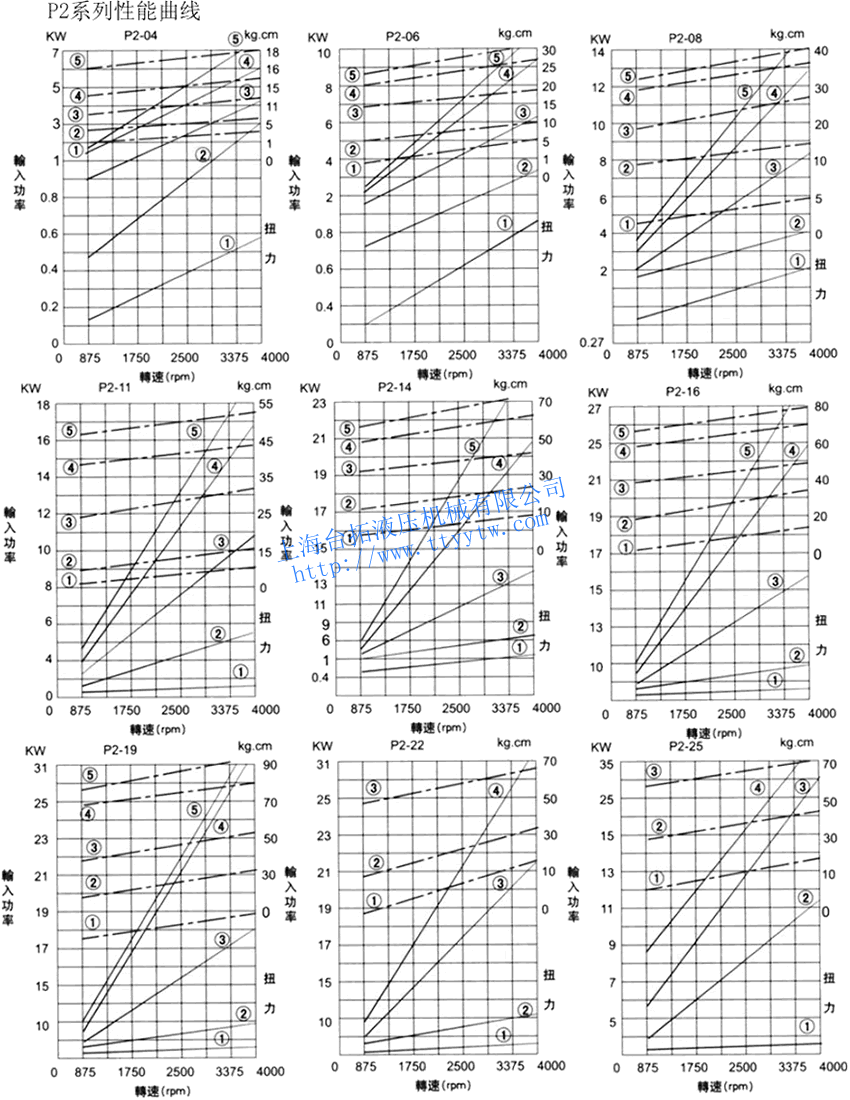

定量齿轮泵P2系列性能曲线(输入功率-转速-扭力特性)
