高压内啮合齿轮泵QT
产品型号：高压内啮合齿轮泵QT
高压内啮合齿轮泵QT
- 产品介绍
- 规格参数
高压内啮合齿轮泵QT型号说明

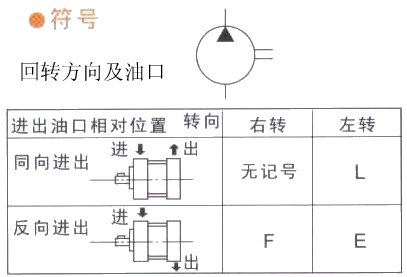

QT 4 3 -25 F -* -A 系列号 尺寸 压力表示 理论流量cc/rev 回转方向及油口 可选 设计号 内啮合
齿轮泵2,3,4,5,6 3：高压泵 4,5,6.3,8,10,12.5,16,20,25
31.5,40,50,63,80,100,125无记号:顺时针F(右转)
L:逆时针E(左转)H:带高压油封
V:磷酸酯系油用
*:其它特殊规格A 备注：H：带高压油封(进油压力2kgf/cm²)以下。
高压内啮合齿轮泵QT规格表
型号 工作压力
kgf/cm²功率N KW 流量ℓ/min无负荷时 60HZ 50HZ 额定PR 最高MP 额定压力和1500rpm
时的功率6P电机 4P电机 6P电机 4P电机 1200rpm 1800rpm 1000rpm 1500rpm QT23-4 250 320 3.0 - 7.5 - 6.4 QT23-5 3.5 6.5 9.8 5.4 8.2 QT23-6.3 4.3 7.9 11.9 6.5 9.9 QT23-8 5.4 9.8 14.8 8.2 12.3 QT33-10 6.8 11.9 17.9 9.9 14.9 QT33-12.5 8.6 15.0 22.6 12.5 18.8 QT33-16 10.6 18.6 28.0 15.5 23.3 QT43-20 13.7 24.1 36.3 20.0 30.2 QT43-25 16.8 29.9 45.0 24.8 37.4 QT43-31.5 21.6 38.5 57.9 32.0 48.2 QT53-40 26.1 45.7 70.3 38.9 58.5 QT53-50 33.5 60.3 90.6 50.2 75.5 QT53-63 41.9 75.9 114.0 63.2 95.0 QT63-80 52.7 95.6 143.7 79.6 119.7 QT63-100 66.1 120.3 181.2 100.4 150.9 QT63-125 81.3 149.0 223.8 124.1 186.4 备注1：本表用于大概的选择QT泵型号，泵的详细内容请再参照泵的性能表，还有表中的所需功率N(kw)是在1500rpm额定压力时的值。

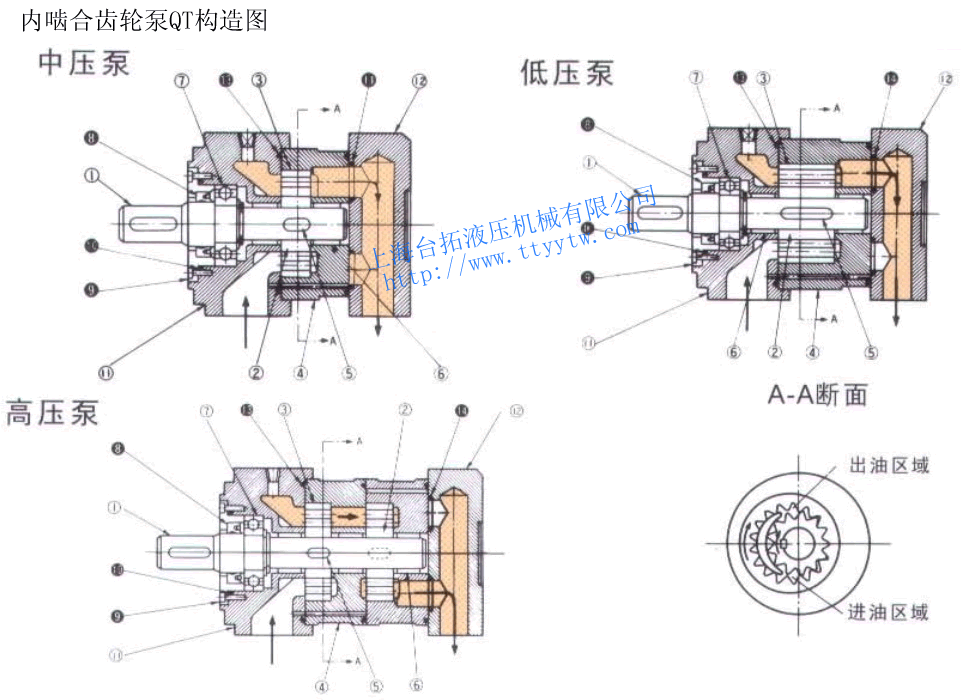

内啮合齿轮泵QT构造图

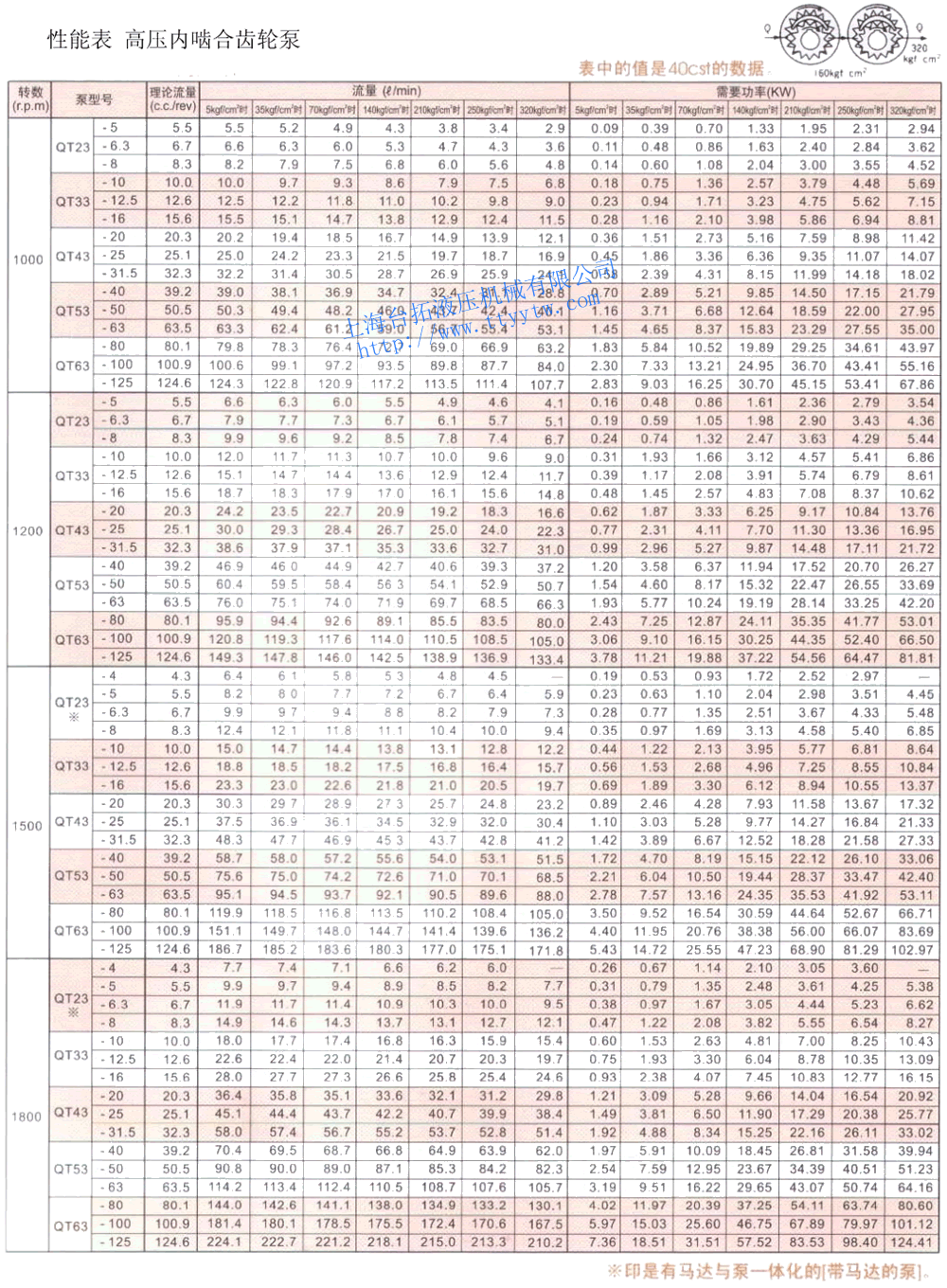

高压内啮合齿轮泵QT性能表
内啮合齿轮泵QT外形尺寸图

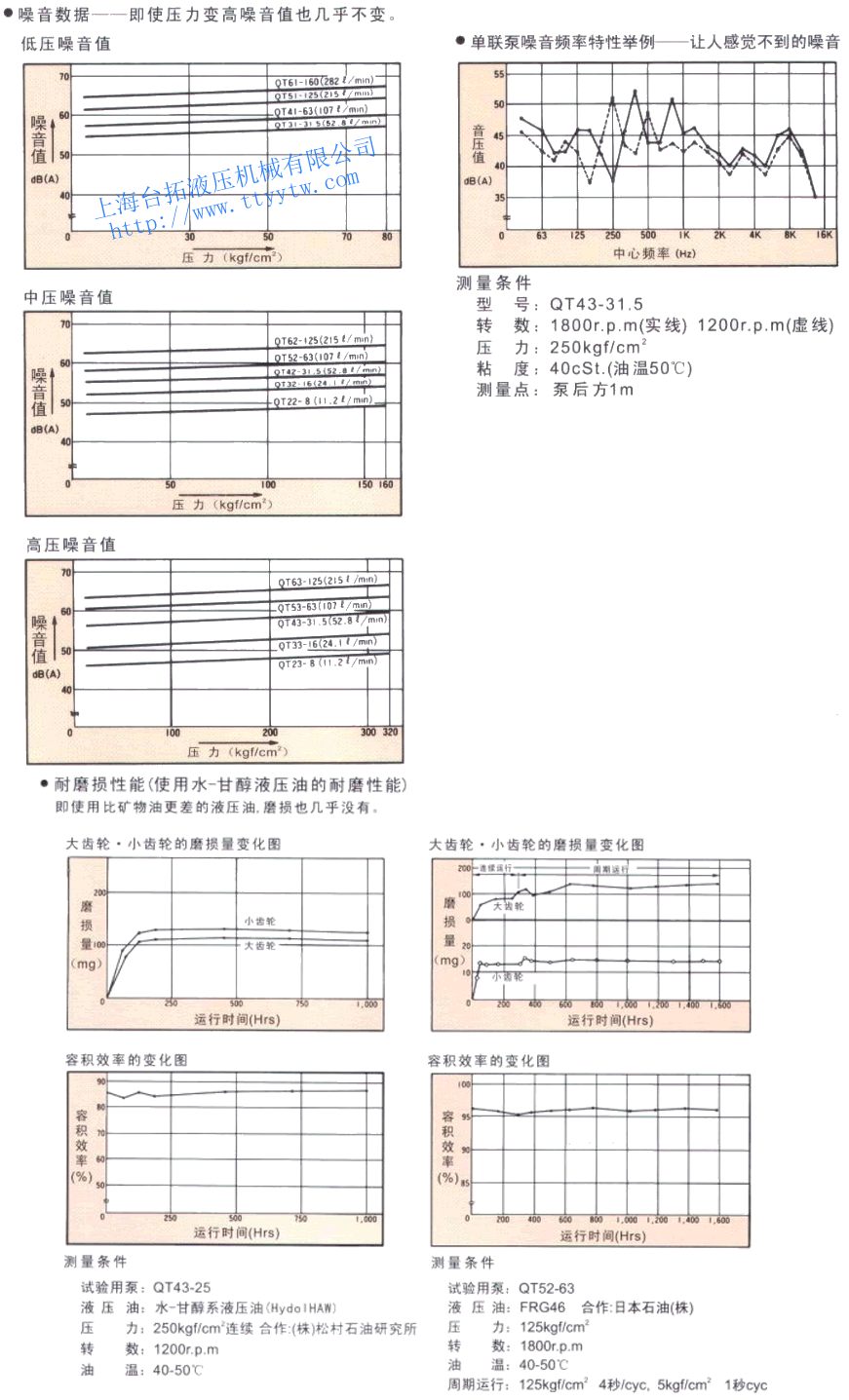

内啮合齿轮泵QT性能曲线
