内啮合齿轮泵IPH
产品型号：内啮合齿轮泵IPH
内啮合齿轮泵IPH采用用轴向和径向加压形式提高了效率，压力可达到30Mpa。结构简单，维护容易，可双联。
- 产品介绍
- 规格参数
内啮合齿轮泵IPH型号说明
IPH -4 B -25 -LT -20 系列号 尺寸 安装方法 排量 辅助记号(自轴端看) 设计号 IPH系列IP泵 2,3,4
5,6A:脚座式
B:法兰盘式见规格表 无记号:右转
L:左转
T:带螺牙法兰盘组件
E:焊熔接法兰盘组件11:2A(B),5B,6B
20:3A(B),4A(B)
21:5A,6A内啮合齿轮泵IPH规格表
型 号 排量
cm³/rev额定压力
Mpa最低回转速度
min−¹最高回转速度
min−¹重量kg A形 B形 IPH-2A(B)-3.5-11 3.60 30 600 2000 4.4 2.4 IPH-2A(B)-5-11 5.24 4.5 2.5 IPH-2A(B)-6.5-11 6.55 4.6 2.6 IPH-2A(B)-8-11 8.18 4.8 2.8 IPH-3A(B)-10-20 10.2 30 600 2000 10.5 4.8 IPH-3A(B)-13-20 13.3 10.7 5.0 IPH-3A(B)-16-20 15.8 11.0 5.3 IPH-4A(B)-20-20 20.7 30 500 2000 15.2 9.5 IPH-4A(B)-25-20 25.7 15.7 10.0 IPH-4A(B)-32-20 32.3 16.2 10.5 IPH-5A(B)-40-21(11) 40.8 30 400 2000 32.0 19.0 IPH-5A(B)-50-21(11) 50.3 33.0 20.0 IPH-5A(B)-64-21(11) 63.9 34.0 21.0 IPH-6A(B)-80-21(11) 81.3 30 300 2000 62.0 39.0 IPH-6A(B)-100-21(11) 101.6 64.0 41.0 IPH-6A(B)-125-21(11) 125.9 66.0 43.0
内啮合齿轮泵IPH尺寸图

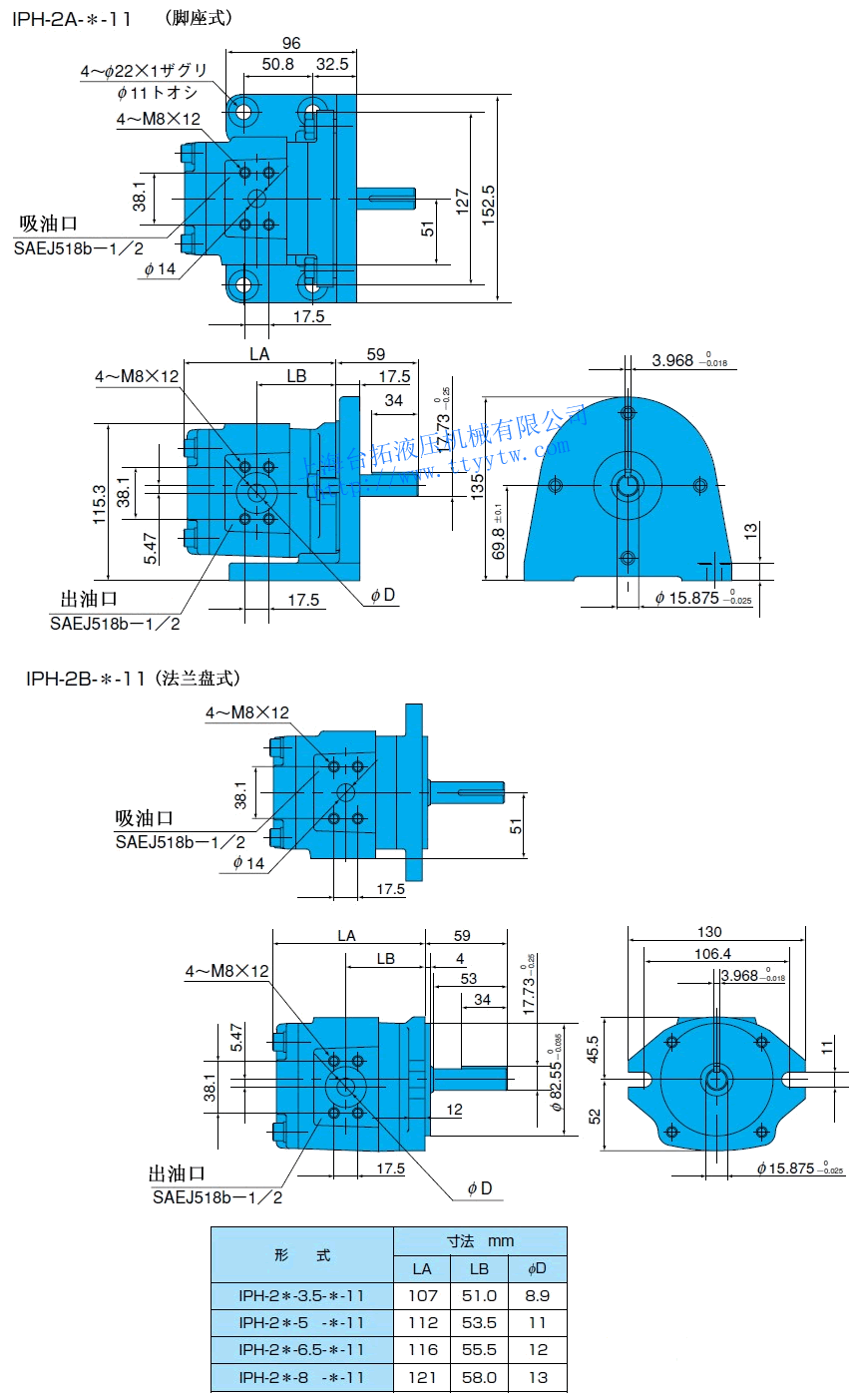

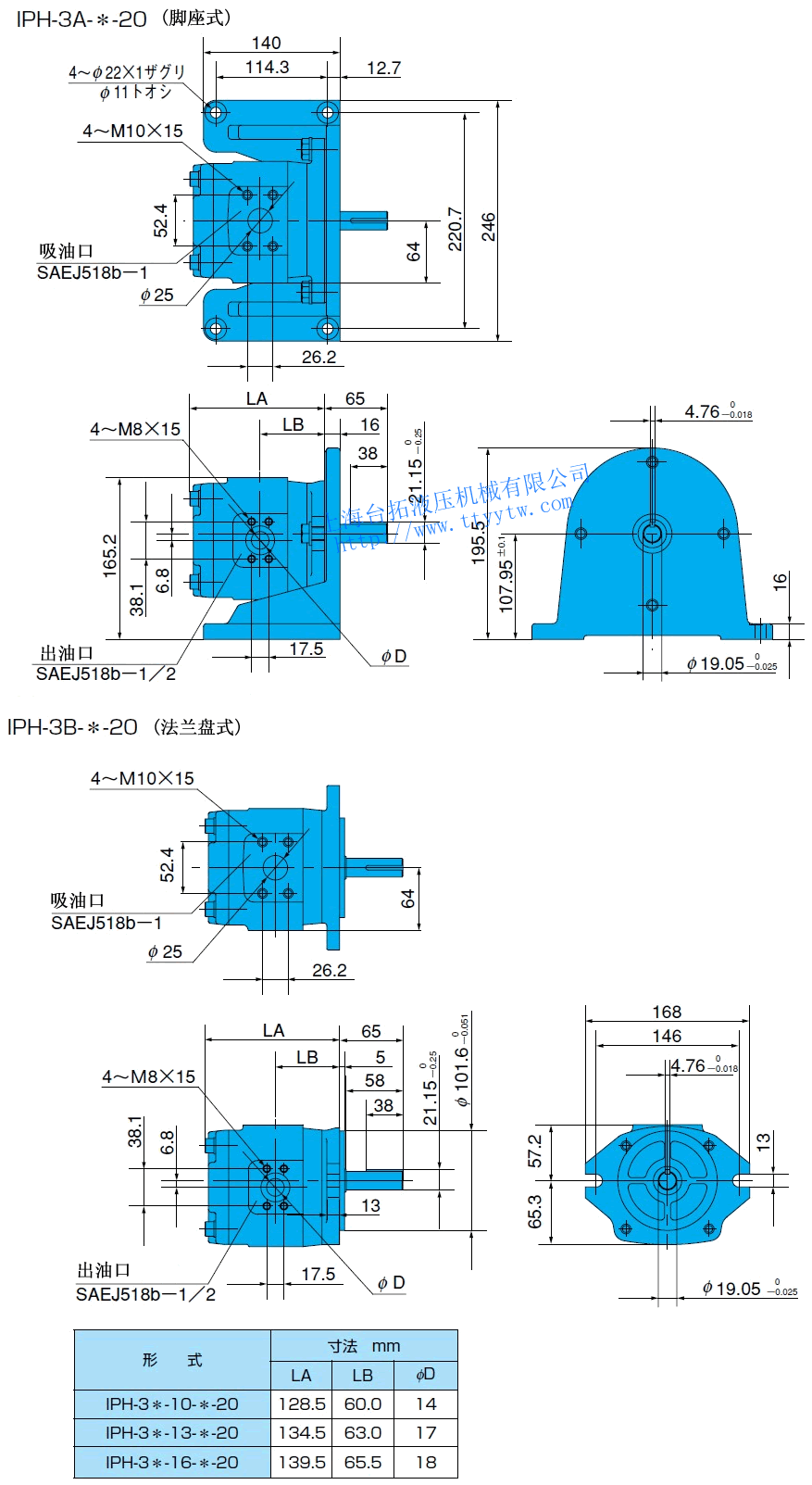

内啮合齿轮泵IPH-2A/B-*-11尺寸图下载 内啮合齿轮泵IPH-3A/B-*-20尺寸图下载

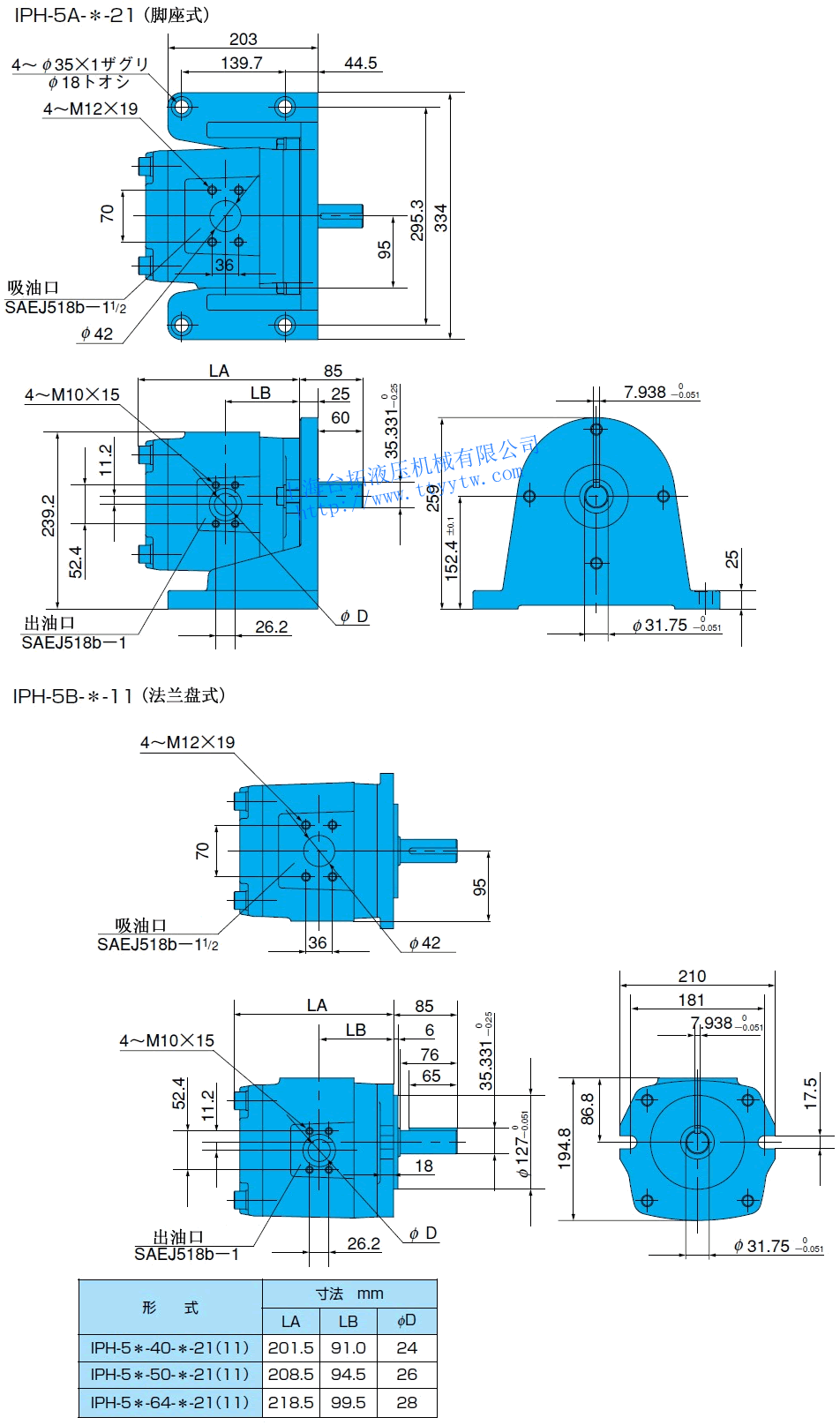

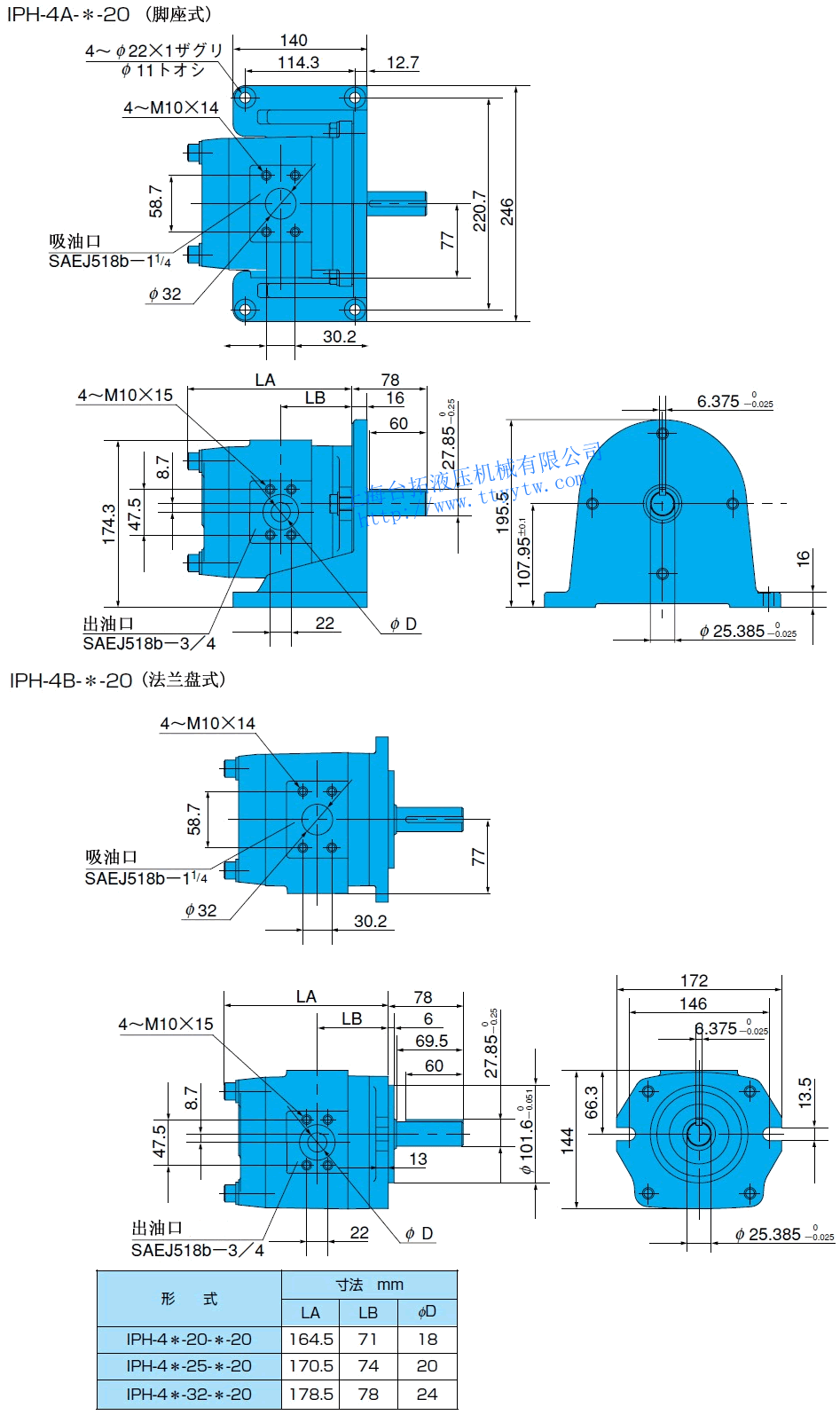

内啮合齿轮泵IPH-4A/B-*-20尺寸图下载 内啮合齿轮泵IPH-5A-*-21/IPH-5B-*-11尺寸图下载

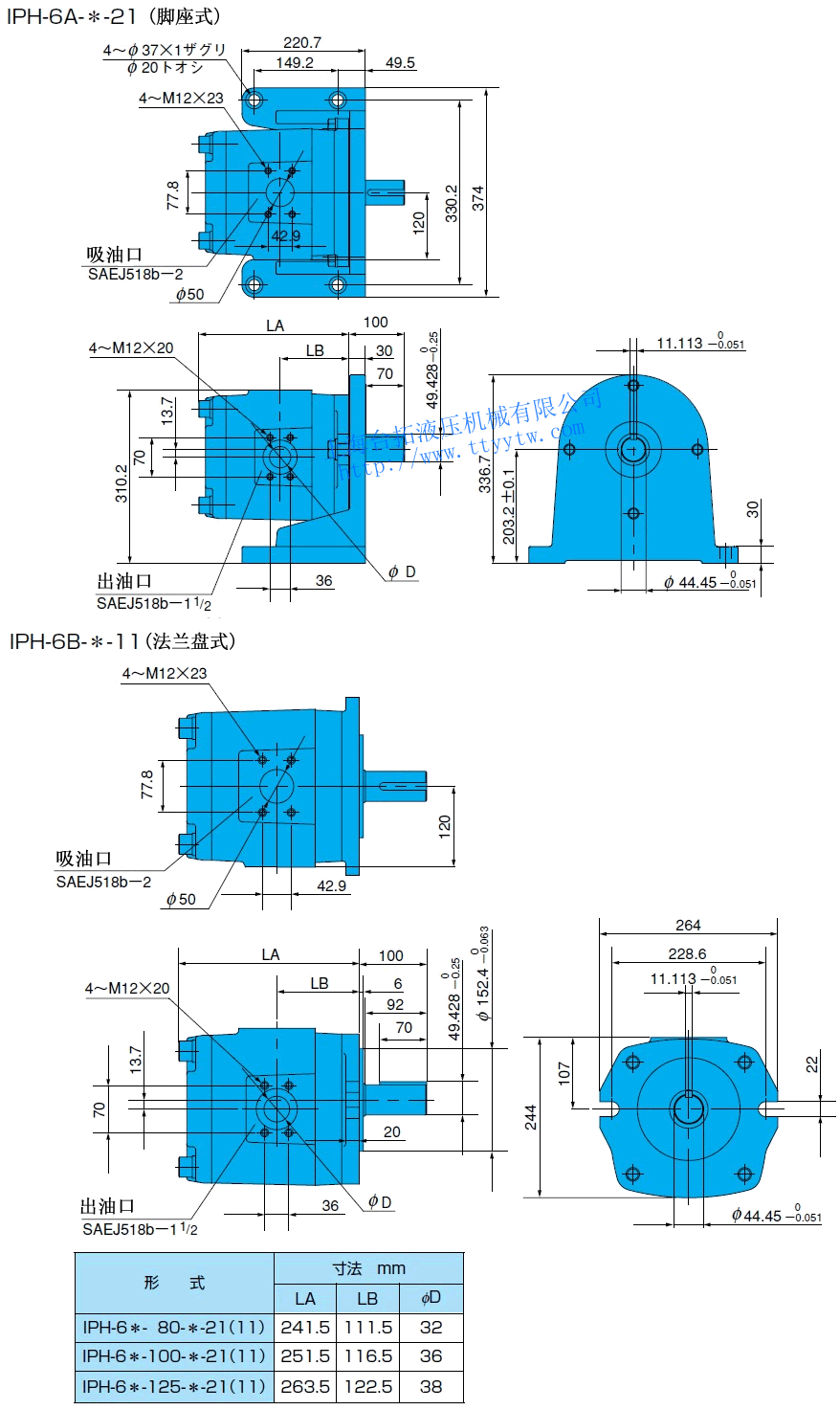

内啮合齿轮泵IPH-6A-*-21/IPH-6B-*-11尺寸图下载

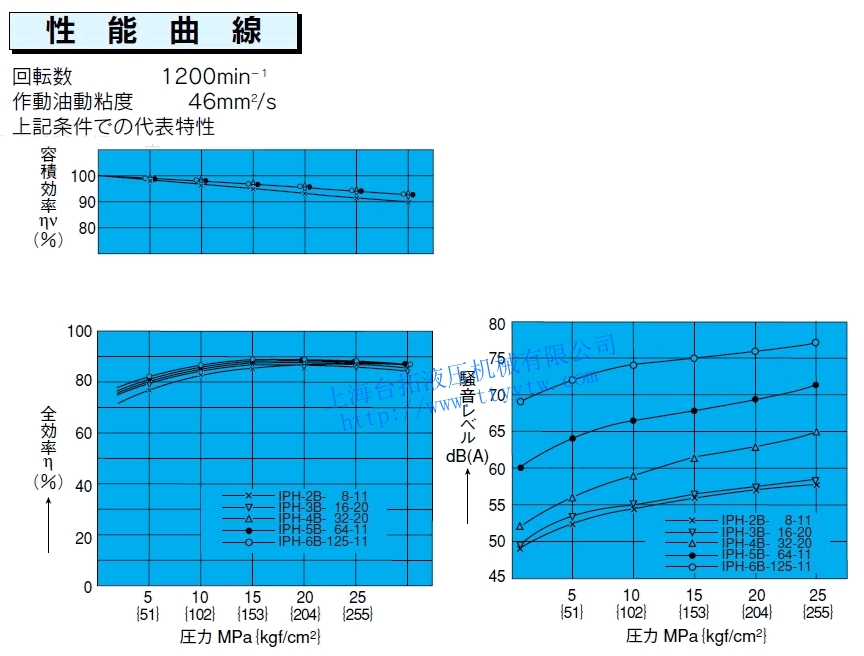

内啮合齿轮泵IPH性能曲线
