外啮合齿轮泵SGP1
产品型号：外啮合齿轮泵SGP1
外啮合齿轮泵SGP1
- 产品介绍
- 规格参数
外啮合齿轮泵SGP1型号说明
SGP1 A 36 D 2 H 1 -L *** 系列 法兰止
口尺寸公称排量
(毫升/转)油口位置 油口形式 安装方式 轴伸形式 旋转方向
(轴端看)设计号 SGP1系列 法兰止口尺寸
(-,A,C,B)16,18,20,23,25
27,30,32,34,36D:后面油口
F:侧面油口
(在后盖上)
A:侧面油口

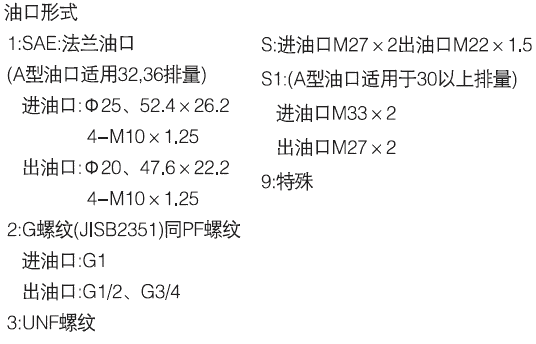

(在泵体上)油口形式 H:
水平方向两个螺栓中心距106
H1:

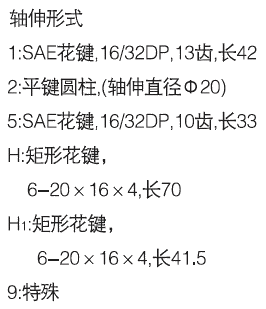

水平方向两个螺栓中心距130轴伸形式 L:左旋
(逆时针)
R:右转
(顺时针)3,4 外啮合齿轮泵SGP1规格表
型号 理论排量
ml/r最高压力
Mpa额定压力
Mpa最低转数
r/min最高转
r/min吸入压
Mpa配管尺寸 重量

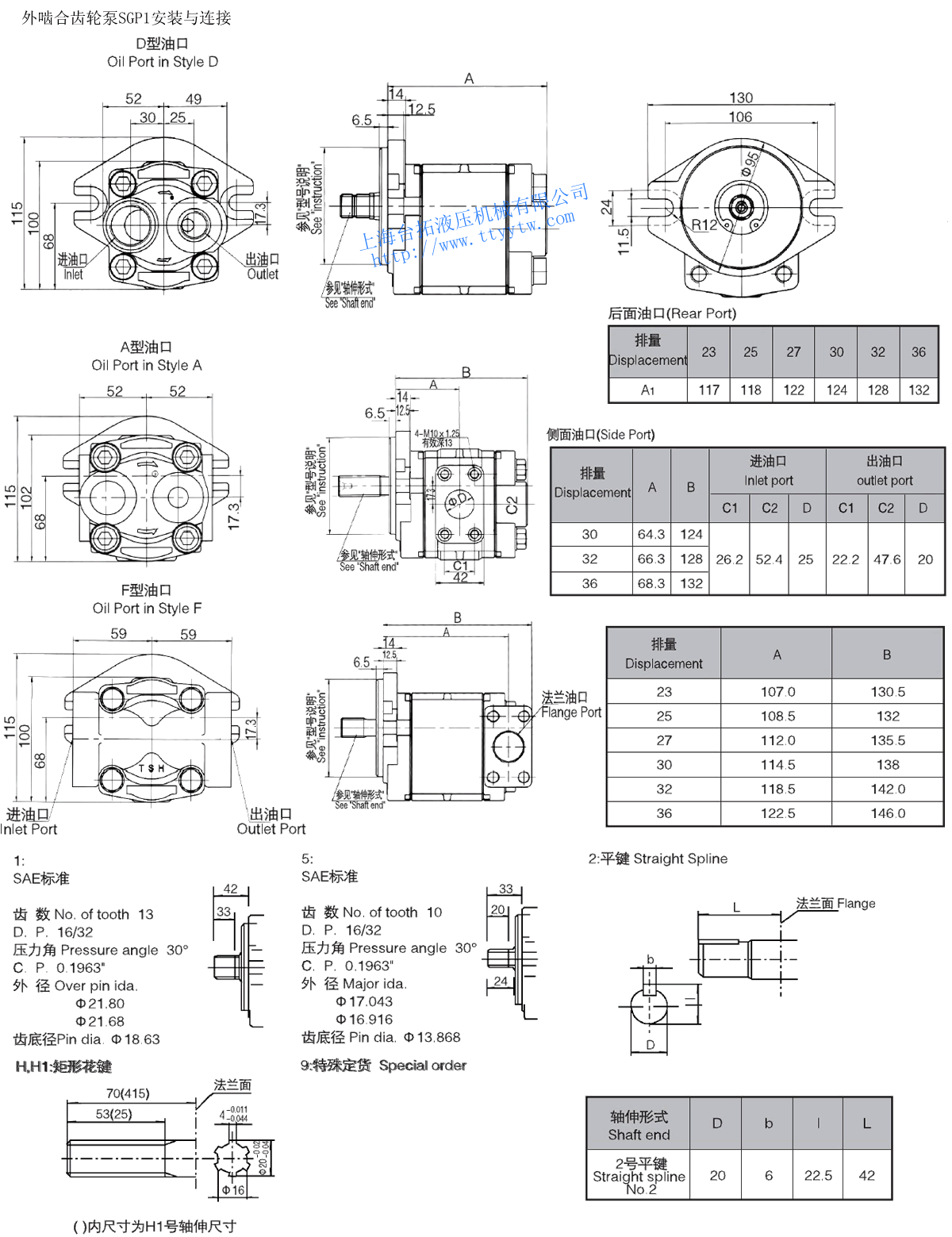

kg入口 出口 L型 F型 L型 F型 SGP1-16 16.2 24.5 20.6 500 4000 -0.02∼0.2 ø25 PT1" ø19 PT3/4" 3.3 SGP1-18 18.3 500 4000 3.4 SGP1-20 20.4 500 4000 3.5 SGP1-23 23.7 400 4000 3.7 SGP1-25 24.9 400 3500 4.0 SGP1-27 27.8 400 3500 4.0 SGP1-30 29.9 400 3000 4.1 SGP1-32 33.2 400 3000 4.2 SGP1-34 34.1 20.6 18.6 400 3000 4.3 SGP1-36 36.6 17.2 400 3000 4.5 外啮合齿轮泵SGP1安装与连接

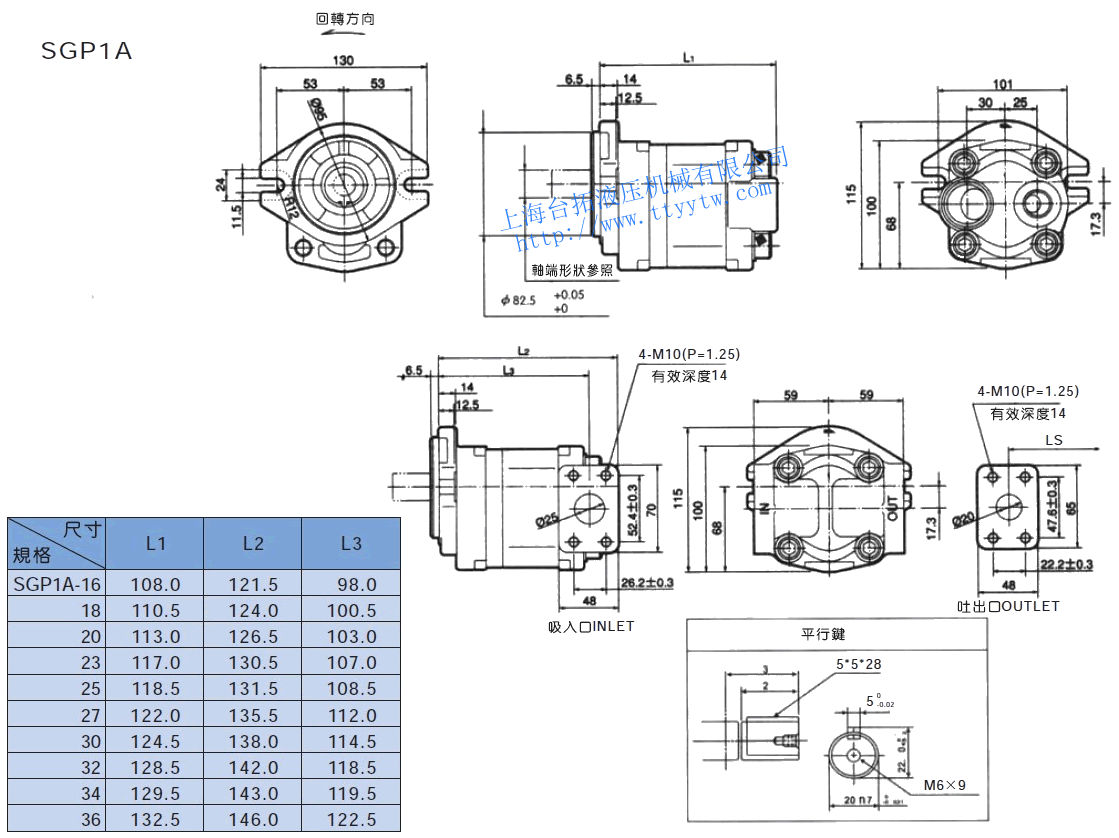

外啮合齿轮泵SGP1A尺寸图
