- 充油式压力表
-
-
协钢充油式压力表124.21
产品型号：协钢充油式压力表124.21
1、协钢SKON充油式压力表124.21适用于油、水、空气等无腐蚀性的流体环境。
2、充油式压力表124.21主要被使用于高压力负载及激烈震动的工作环境。
- 产品介绍
- 规格参数
台湾协钢SKON压力表型号说明
尺寸 基本适用 外壳型式 外壳材质 接线部材质 接线部型式 接线部型式 填充液别 接点型式
0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 1 40mm 1 一般 1 直立无缘 1 钢 1 铜 1 PF 1 1/8" 1 密闭 1 单接点上限 2 50mm 2 滚盖式 2 直立背缘 2 不锈钢 2 铜电镀 2 PT 2 1/4" 2 甘油 2 双接点上、下 3 60mm 3 旋盖式 3 埋入无缘边孔 3 铜 3 不锈钢 3 NPT 3 3/8" 3 矽油 3 双接点上、上 4 100mm 4 旋盖式 零调 4 埋入无缘中孔 4 钢 盖电镀 4 PP塑胶 内牙式 4 UNF 4 1/2" 4 矽油100%φ 4 单接点下限 5 150mm 5 接点 开关 5 埋入前缘边孔 5 钢 全电镀 5 铁氟龙 内牙式 5 - 5 7/16" 5 - 5 - 6 75mm 6 - 6 埋入前缘中孔 6 PP塑胶 隔膜式 6 - 6 - 6 - 6 - 6 - 7 - 7 - 7 无缘取付边孔 7 铁氟龙 隔模式 7 - 7 - 7 - 7 - 7 - 8 - 8 - 8 无缘取付中孔 8 铝合金 8 - 8 - 8 - 8 - 8 红色指示针 9 - 9 - 9 埋入背缘边孔 9 PP塑胶外壳 9 - 9 - 9 - 9 - 9 遗留式指针
台湾协钢SKON充油式压力表124.21性能规格表
型号 充油式压力表124.21 尺寸大小 40mm、50mm 精确度 Class±2% 压力范围 0/1∼0/500kg/cm²(bar) 温度范围限制 运转时温度最大值60℃（因考虑传导特性），周围温度约25℃∼60℃ 接头尺寸与材料 铜合金，直立或埋入
40mm 接头：12mm 1/8”，PT、NPT、PF、BSP 50mm 接头：14mm 1/4”，PT、NPT、PF、BSP测量装置与材料 巴登管、铜合金
<70kg/cm²(bar)C型管 ≧70 kg/cm²(bar)H型管内机材料 铜合金 面板材料 铝制，白色底，黑色字体 指针材料 铝制，黑色 外壳材料 AISI 304 上框材料 AISI 304 填充液 甘油（99.5%） 镜面材质 强化玻璃，压克力 选购配件 矽油、法兰、遗留式指针、U型取付金具、Π字架取付金具
使用说明:台湾协钢SKON压力表安装使用说明：
1、建议选择压力表的范围，应选择在所量测压力介于压力表刻度盘的1/3∼2/3处之范围之内。
2、检测压力绝对不能超过表件或系统额定压力。
3、避免氧气和液压油之混合(压力表需禁油测试)，以免因Diesel(狄塞耳-内燃机)效应而产生爆炸。
4、压力表不可任意拆开修理及调整，必须由专门维修技术人员负责。
5、使用高压系统时，安装需特别注意，尤其是气压。
6、压力表应安装便于判读，牢固且较无震动源的地方。
7、使用环境或检测压力介质温度过高，应选择耐高温压力表及虹吸管降温。
8、如检测压力介质具腐蚀性强酸或强碱或高浓度之流体、粉体，应选具抗腐蚀性材质(SS316,PP)之压力表或隔膜式压力表。
9、组装前，锥状螺牙(PT,NPT)应使用止泄带或螺纹固定剂(缺氧胶)缠绕固定。平行螺牙(PF,PS)应使用垫片(铜或铁氟龙)正确组装。
10、安装直立式压力表时，应将压力表用手轻轻旋转导入待锁位置后，在以正确板手两支，一支固定于带锁处之六角接头，另一支板手选择压力表接头六角处旋紧。
11、安装埋入式压力表时，同10之动作完成后在将压力表法兰三孔或取付金具固定。
12、禁止以手用力旋转压力表组装，这样会造成压力表内部械件损坏或造成指示误差。
13、隔膜式压力表之膜片部分，禁止以任何物体或手指去挤压，这样会导致膜片变形或损坏，使压力表故障。
14、组装压力表若为低压时(7Kg/100Psi)以下时，待组装完成后请将压力表上方尖型油塞剪掉，使压力表表壳内压力与大气压力相等，才不会造成量测上指示误差。
15、安装完成后如机器运转试车时，应注意压力源之各种压力调整设备，应先将其调整至归零，开机后在调整至所需压力，以避免开机后瞬间超过表面压力造成损坏。

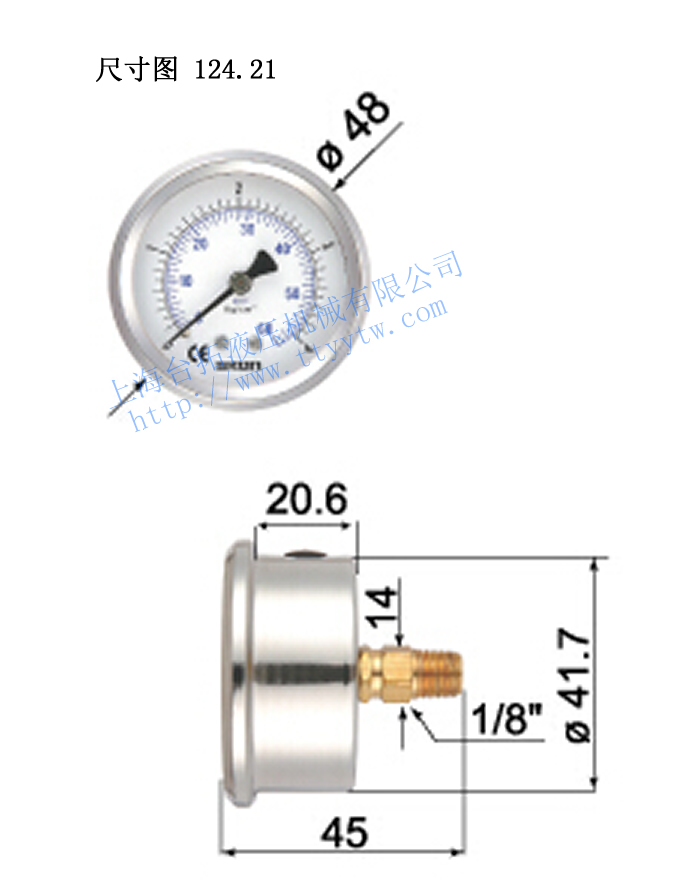

16、压力表需定期检查与校正，才能确保压力表的准确度，校正周期依需求订定，一般建议一年乙次为原则。外形图片:
