- 不锈钢压力表
-
-
协钢不锈钢压力表331.23
产品型号：协钢不锈钢压力表331.23
1、协钢SKON充油式不锈钢压力表331.23适用于油、水、空气等腐蚀性流体的环境。
2、充油式不锈钢压力表331.23使用于高压力负载及激烈震动的工作环境。
3、充油式不锈钢压力表331.23适用于食品业石化业等。
- 产品介绍
- 规格参数
台湾协钢SKON压力表型号说明
尺寸 基本适用 外壳型式 外壳材质 接线部材质 接线部型式 接线部型式 填充液别 接点型式
0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 1 40mm 1 一般 1 直立无缘 1 钢 1 铜 1 PF 1 1/8" 1 密闭 1 单接点上限 2 50mm 2 滚盖式 2 直立背缘 2 不锈钢 2 铜电镀 2 PT 2 1/4" 2 甘油 2 双接点上、下 3 60mm 3 旋盖式 3 埋入无缘边孔 3 铜 3 不锈钢 3 NPT 3 3/8" 3 矽油 3 双接点上、上 4 100mm 4 旋盖式 零调 4 埋入无缘中孔 4 钢 盖电镀 4 PP塑胶 内牙式 4 UNF 4 1/2" 4 矽油100%φ 4 单接点下限 5 150mm 5 接点 开关 5 埋入前缘边孔 5 钢 全电镀 5 铁氟龙 内牙式 5 - 5 7/16" 5 - 5 - 6 75mm 6 - 6 埋入前缘中孔 6 PP塑胶 隔膜式 6 - 6 - 6 - 6 - 6 - 7 - 7 - 7 无缘取付边孔 7 铁氟龙 隔模式 7 - 7 - 7 - 7 - 7 - 8 - 8 - 8 无缘取付中孔 8 铝合金 8 - 8 - 8 - 8 - 8 红色指示针 9 - 9 - 9 埋入背缘边孔 9 PP塑胶外壳 9 - 9 - 9 - 9 - 9 遗留式指针
充油式不锈钢压力表331.23性能规格表
型号 充油式不锈钢压力表331.23 尺寸大小 63mm 精确度 Class±1.5% 压力范围 1/0∼1+20kg/cm²(bar) 0/1∼0/1000kg/cm²(bar) 温度范围限制 运转时温度最大值60℃（因考虑传导特性），周围温度约20℃∼60℃ 接头尺寸与材质 AISI316直立或埋入
接头尺寸：14mm 1/4”，PT、NPT、PF、BSP测量装置与材质 巴登管,AISI316 DIN50049(AISI316 TI)

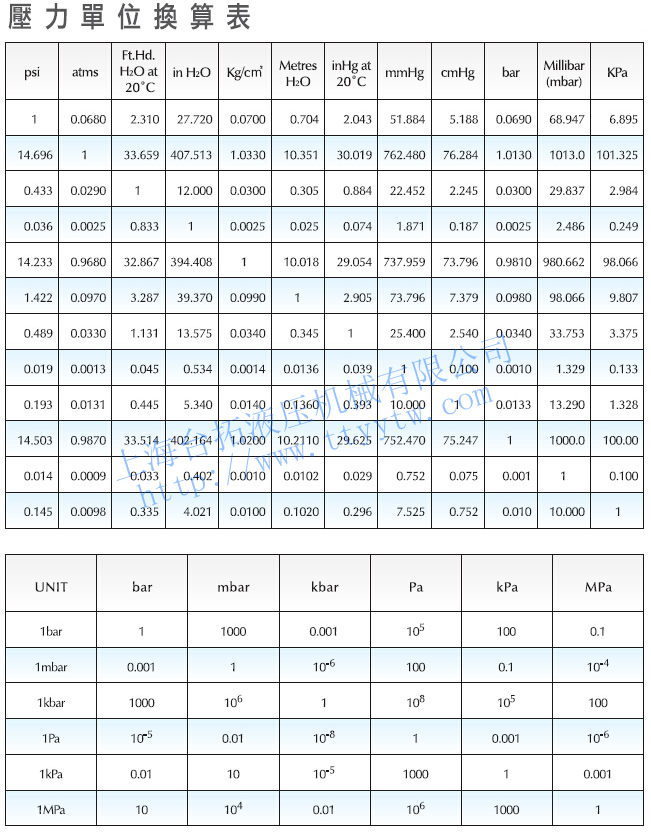

≤70kg/cm²(bar)C型管 >70 kg/cm²(bar)H型管内机材质 AISI316 面板材质 铝制，白色底，黑色字体 指针材质 铝制，黑色 外壳材质 AISI 304 上框材质 AISI 304 填充液 甘油（99.5%） 镜面材质 强化玻璃，压克力，玻璃 选购配件 矽油、法兰、遗留式指针、U型取付金具、Π字架取付金具 压力表压力单位换算表

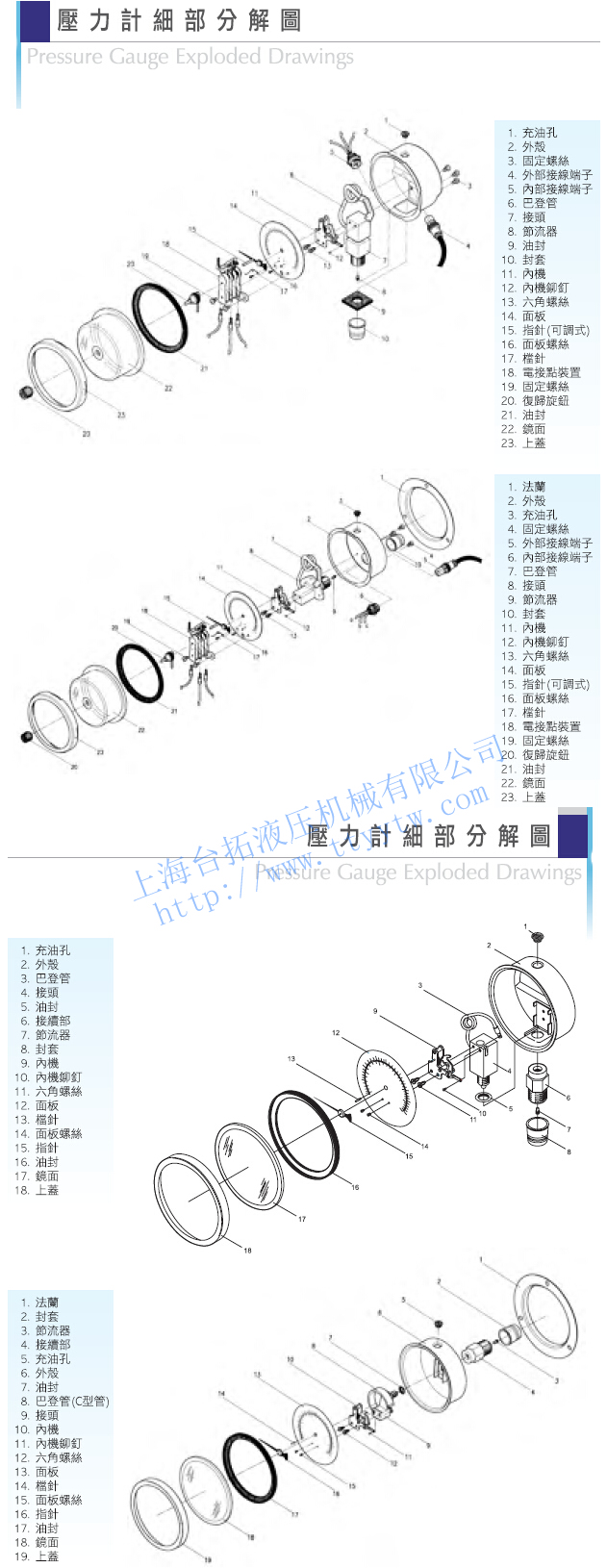

压力表细部分解图
压力表细部分解图下载

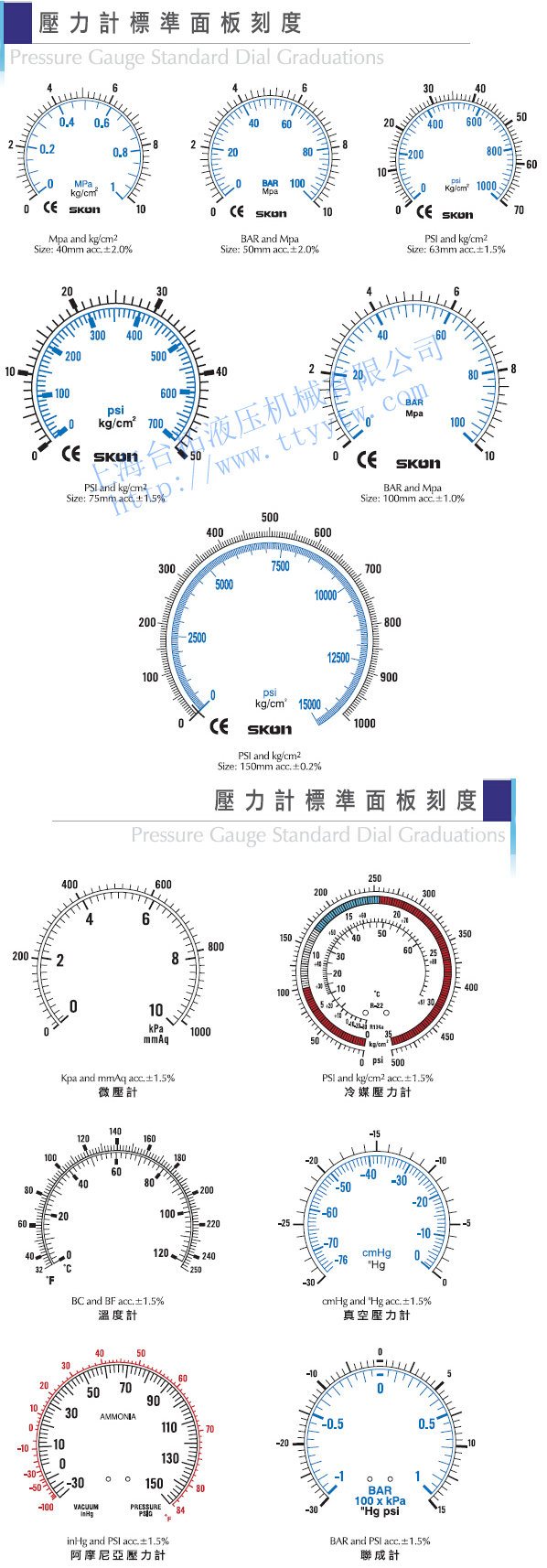

压力表标准面板刻度

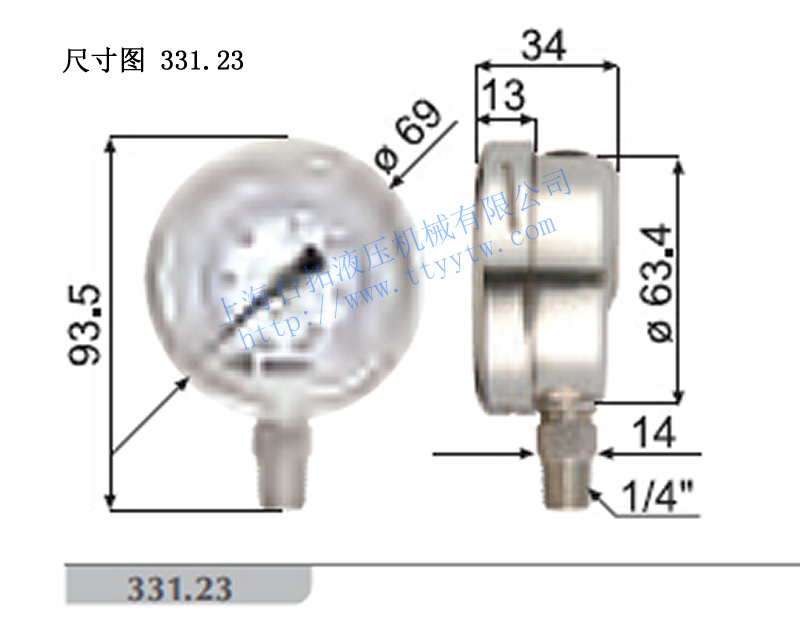

充油式不锈钢压力表331.23尺寸图
