旋流型滚牙式油冷却器SL
产品型号：旋流型滚牙式油冷却器SL
旋流型滚牙式油冷却器SL系列
- 产品介绍
- 规格参数
旋流型滚牙式油冷却器SL系列型号说明
SL -3 03 -T - 系列号码 冷却器外径 散热面积 连接型式 用途 旋流型
滚牙式油冷却器3：ø89 mm
4：ø114 mm
5：ø139mm参照规格表 T：接管型
F：法兰型-：淡用水
B：海用水备注：测试压力：管外：1.5Mpa 管内：1.0Mpa(空气压0.65Mpa)。
旋流型滚牙式油冷却器SL系列规格表
型号
MODEL油出入口
OIL PORTS水出入口
WATER RORTS重量
WEIGHT (Kg)散热面积
HEAT TRANS AREA m²SL-303 3/4" 3/4" 5.5 0.3 SL-304 6.0 0.4 SL-305 6.5 0.5 SL-307 7.0 0.7 SL-309 8.0 0.9 SL-311 9.0 1.1 SL-408 1 1/4" 3/4" 13 0.8 SL-410 16 1.0 SL-415 18 1.5 SL-418 21 1.8 SL-421 24 2.1 SL-509 1 1/2" 3/4" 24 0.9 SL-518 26 1.8 SL-526 31 2.6 SL-534 36 3.4 SL-542 42 4.2 冷却器的选定
冷却器的选定下载

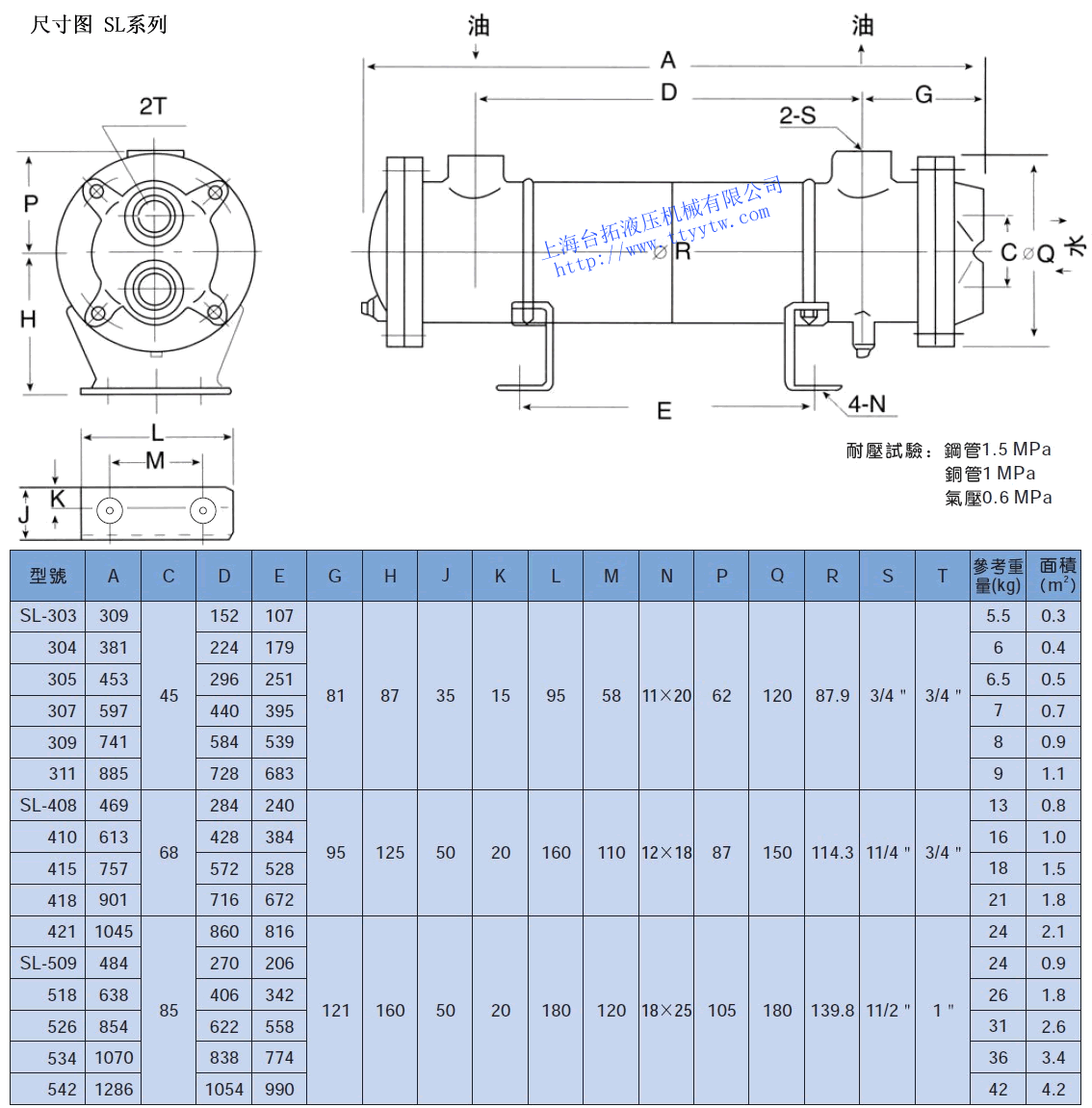

旋流型滚牙式油冷却器SL系列尺寸图

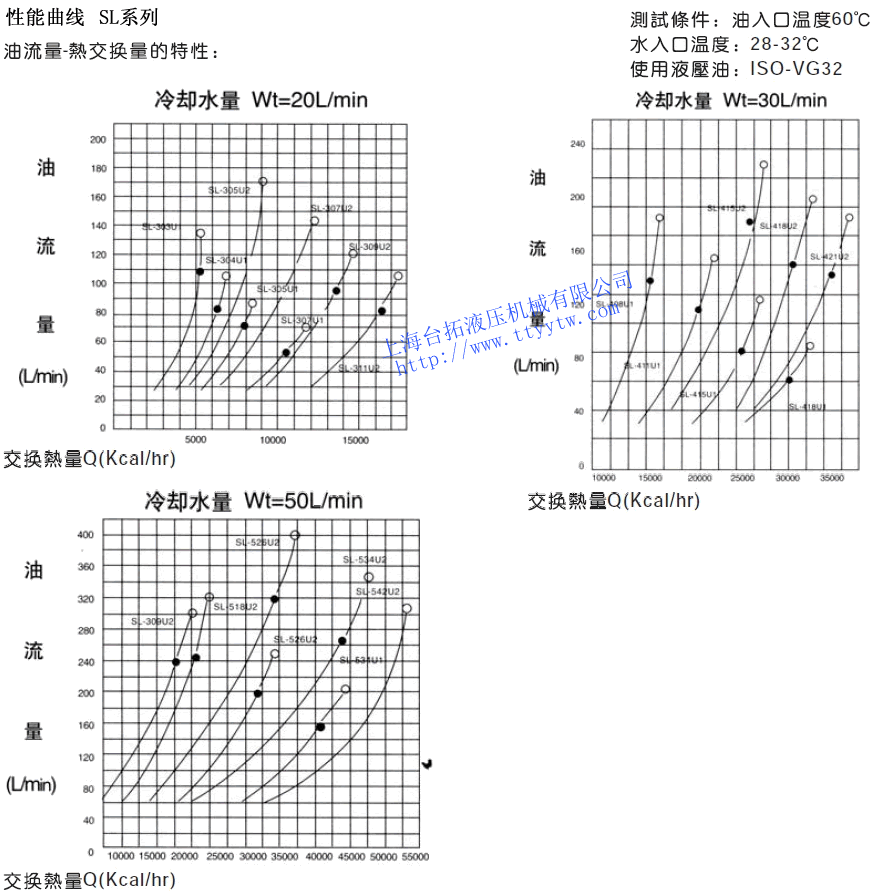

旋流型滚牙式油冷却器SL系列性能曲线
