多管式油冷却器KMCL
产品型号：多管式油冷却器KMCL
多管式油冷却器KMCL
- 产品介绍
- 规格参数
多管式油冷却器KMCL型号说明
KMCL -4 Y 12 - - 系列号码 本体规格 冷却管外径 散热面积 接续型式 用途 多管式油冷却器 3：3"
4：4"
5：5"6：6"
8：8"
10：10"Y：10mm 请洽询 无标记：接管型(标准型)
F：法兰型-：淡水用
B：海水用多管式油冷却器KMCL选用参考表
型号
MODEL油出入口
OIL PORTS水出入口
WATER RORTS参考流量范围
REFET FLOW RANGE散热面积
HEAT TRANS AREA m²重量
WEIGHT(Kg)3Y04 PT3/4" PT3/4" 60 0.39 9.5 3Y06 PT3/4" PT3/4" 100 0.58 12.0 4Y08 PT1 1/4" PT3/4" 150 0.80 18.0 4Y12 PT1 1/4" PT3/4" 250 1.22 23.0 4Y20 PT1 1/2" PT3/4" 350 1.92 30.0 5Y30 PT2" PT1 1/4" 600 3.03 41.0 5Y40 PT2" PT1 1/4" 850 3.94 52.0 6Y20 PT1" PT1" 350 2.0 36.0 6Y50 PT2" PT2" 1000 4.84 60.0 6Y60 PT2" PT2" 1200 5.97 70.0 8Y80 PT2" PT2" 1500 7.83 100 8Y100 PT2 1/2" PT2" 2000 10.32 120 10Y80 PT2" PT2" 1600 7.83 135 10Y100 PT2 1/2" PT2" 2100 10.32 163 10Y145 PT2 1/2" PT2" 2300 14.5 180 10Y200 PT3" PT2" 2600 20.0 230 多管式油冷却器KMCL选用参考表
冷却器规格 3Y04 3Y06 4Y08 4Y12 4Y20 5Y30 5Y40 有热源者 5HP(3.7kw) 10HP(7.5kw) 15HP(11.2kw) 20HP(15.0kw) 30HP(22.4kw) 50HP(38.3kw) 60HP(44.8kw) 无热源者 7.5HP(5.6kw) 15HP(11.2kw) 20HP(15.0kw) 25HP(18.6kw) 40HP(30.0kw) 60HP(44.8kw) 75HP(56.0kw) 冷却器的选定
冷却器的选定下载

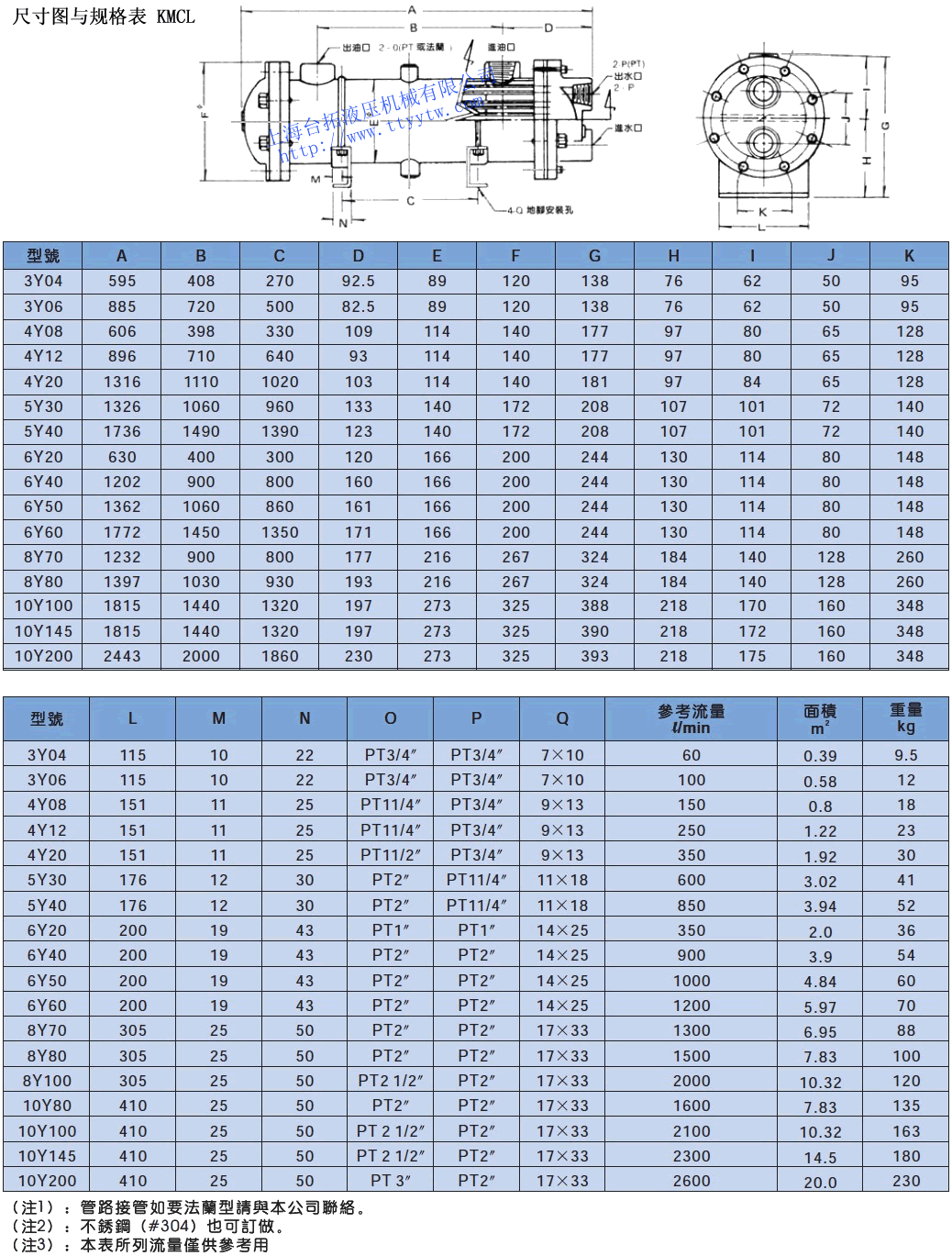

多管式油冷却器KMCL尺寸图

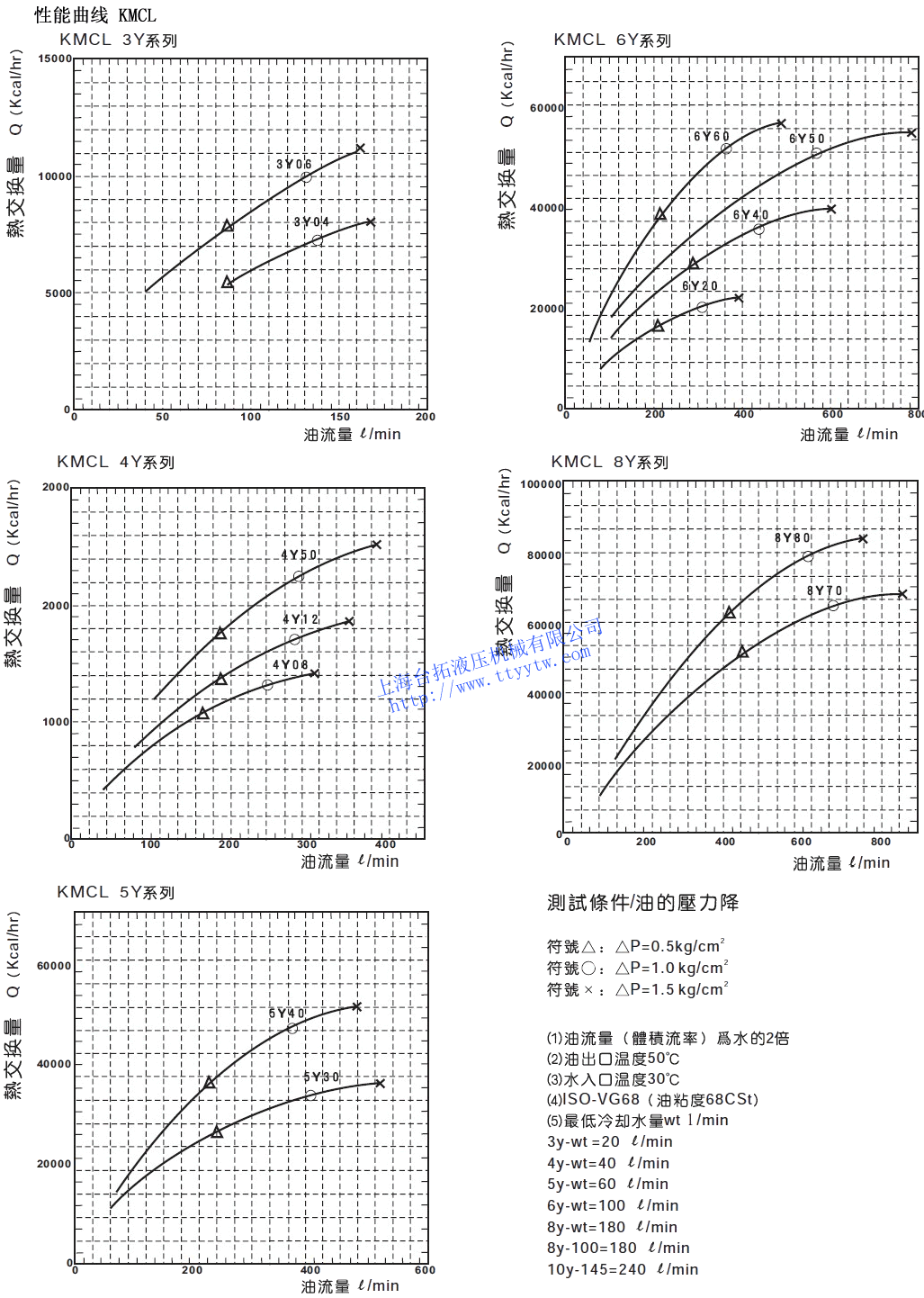

多管式油冷却器KMCL性能曲线
