滚牙管式油冷却器LD
产品型号：滚牙管式油冷却器LD
滚牙管式油冷却器LD传热面积广传热良好，适合大流量，不漏油，良好的传热管，装配容易。
- 产品介绍
- 规格参数
滚牙管式油冷却器LD系列型号说明
LD -3 03 -T - 系列号码 冷却器外径 散热面积 连接型 用途 滚牙式油冷却器 3：ø89 mm
4：ø114 mm
5：ø139mm
6：ø165mm请洽询 T：接管型
F：法兰型-：淡用水
B：海用水备注：测试压力：管外：1.5Mpa 管内：1.0Mpa(空气压0.65Mpa)。
滚牙管式油冷却器LD系列选用参考表
型号
MODEL油出入口
OIL PORTS水出入口
WATER RORTS散热面积
HEAT TRANS AREA m²LD-303 1" 3/4" 0.3 LD-304 0.4 LD-305 0.5 LD-307 0.7 LD-308 0.8 LD-309 0.9 LD-311 1.1 LD-410 1 1/4" 3/4" 1.0 LD-411 1.1 LD-413 1.3 LD-415 1.5 LD-418 1.8 LD-421 2.1 LD-424 2.4 LD-522 1 1 /2" 3/4" 2.2 LD-527 2.7 LD-531 3.1 LD-535 3.5 LD-544 4.4 LD-649 2" 1" 4.9 LD-657 5.7 LD-668 6.8 LD-682 8.2 LD-6104 10.4 冷却器的选定
冷却器的选定下载

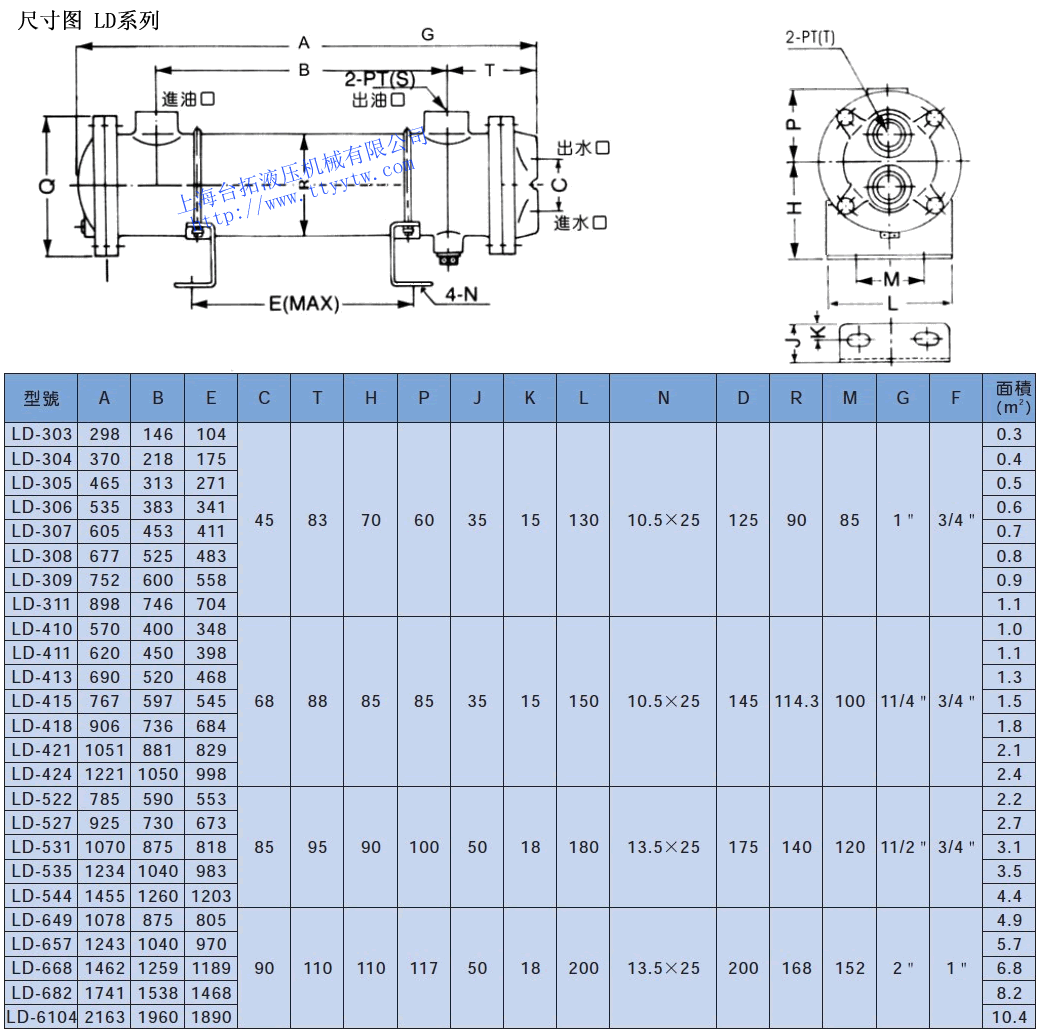

滚牙管式油冷却器LD系列尺寸图

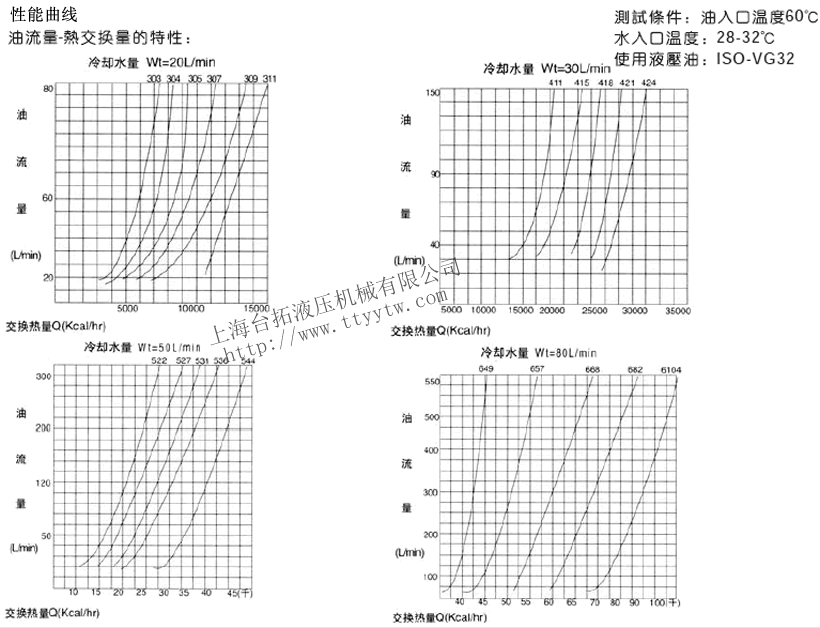

滚牙管式油冷却器LD系列性能曲线
