蓄能器NXQ系列规格表

型号	公积压力 (Mpa)	公积流量 (L)	连接方式		尺寸表mm										重量Kg
			L	F

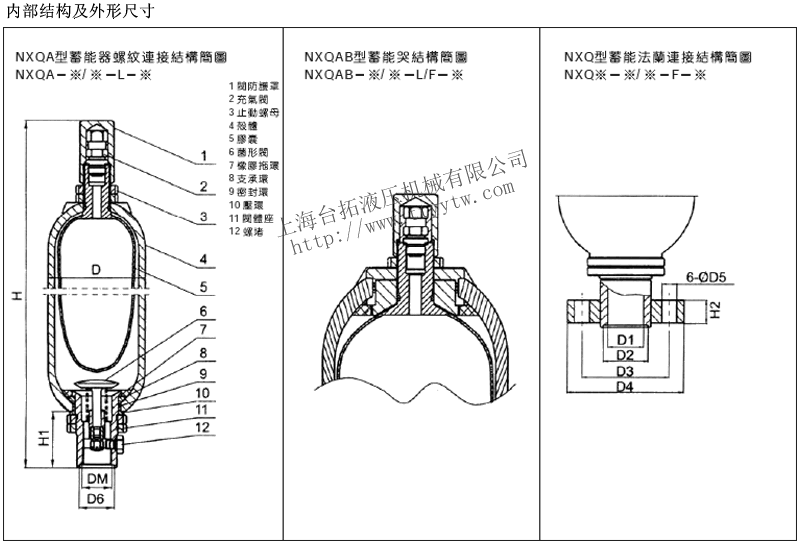

			H		DM	D1	D2	D3	D4	D5	D6	H1	H2	D
NXQ-0.25/*-L/F-*	10 20 31.5	0.25	260		M22×1.5							30		56	2
NXQ-0.4/*-L/F-*		0.4	250		M27×2							52		89	3
NXQ-0.63/*-L/F-*		0.63	320		M27×2							52		89	3.5
NXQ-01/*-L/F-*		1	315		M27×2							52		114	5.5
NXQ-1.6/*-L/F-*		1.6	355	370	M42×2	42	50	97	130	17	50	66	25	152	12.5
NXQ-2.5/*-L/F-*		2.5	420	435	M42×2	42	50	97	130	17	50	66	25	152	15
NXQ-4/*-L/F-*		4	530	545	M42×2	42	50	97	130	17	50	66	25	152	18.5
NXQ-6.3/*-L/F-*		6.3	700	715	M42×2	42	50	97	130	17	50	66	25	152	25.5
NXQ-10/*-L/F-*		10	660	685	M60×2	55	695	125	160	21	70	85	32	219	48
NXQ-16/*-L/F-*		16	870	895	M60×2	55	695	125	160	21	70	85	32	219	63
NXQ-25/*-L/F-*		25	1170	1195	M60×2	55	695	125	160	21	70	85	32	219	84
NXQ-40/*-L/F-*		40	1690	1715	M60×2	55	695	125	160	21	70	85	32	219	119
NXQ-20/*-L/F-*		20	690	715	M72×2	70	80	150	200	26	80	105	40	299	92
NXQ-25/*-L/F-*		25	780	805	M72×2	70	80	150	200	26	80	105	40	299	105
NXQ-40/*-L/F-*		40	1080	1110	M72×2	70	80	150	200	26	80	105	40	299	135
NXQ-63/*-L/F-*		63	1500	1530	M72×2	70	80	150	200	26	80	105	40	299	191
NXQ-80/*-L/F-*		80	1810	1840	M72×2	70	80	150	200	26	80	105	40	299	241
NXQ-100/*-L/F-*		100	2220	2250	M72×2	70	80	150	200	26	80	105	40	299	290

备注：1、公称压力：10、20，31.5Mpa;适用介质：矿物油水-乙二醇、乳化液;介质温度-10度～+70度。2、1Mpa=10bar=10.2kgf/cm²。

NXQ系列胶囊式蓄能器是液压系统中重要的不可缺少的液压辅件，有储蓄能量、稳定压力、消除脉动、吸收冲击、补偿容量和补偿泄漏等作用。

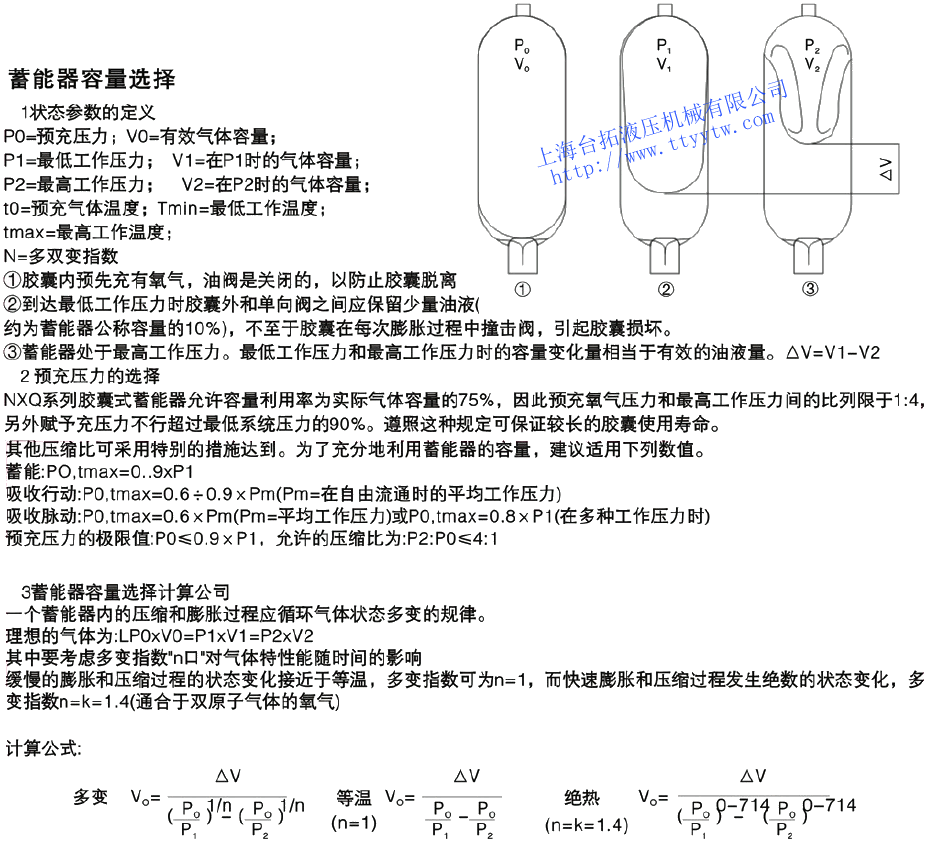

1、蓄能器NXQ系列油液实际是不可压缩的，因此不能蓄积压力能。胶囊式蓄能器是利用气体的可压缩性来蓄积液体的原理而工作的，盖边缘及接合处以橡胶垫圈密封，可耐高温，不漏油。
2、蓄能器NXQ系列胶囊式蓄能器由油液部分和带有气密隔离件的胶囊构成，位于胶囊周围的油液与液压回路相通。因此，当毅力升高时油液进入囊式蓄能器由此气体被压缩；当压力下降时，压缩气体膨胀，进而将油液压入回路。
