电磁换向阀D4-02/03
产品型号：电磁换向阀D4-02/03
电磁换向阀D4-02/03
- 产品介绍
- 规格参数
电磁换向阀D4-02/03型号说明
D4 -02 -2 B 2 L -A1 5 - 型号说明 规格 阀心机能 线圈型式 频率 指示灯 阀位数 弹簧配置 阀芯型式 电磁铁位置 D4：接线盒型
(JIS)02(6通径)
NG62 B：单头二位
(弹簧复位)
D：双头二位
(机械定位)2,3,4,5,
6,7,8,9,
10,11,12
请参阅
阀芯机能表无：标准型
L：逆组立交流AC
A1：AC 110V
A2：AC 220V
A3：AC 380V
直流DC
D1：DC 12V
D2：DC 24V
交直流RF
R1：RF 110V
R2：RF 220V5：50HZ
6：60HZ
直流电省略无：标准带灯
B：黑色无灯3 C：双头三位
(弹簧中位)03(10通径)
NG102 B：单头二位
(弹簧复位)
D：双头二位
(机械定位)3 C：双头三位
(弹簧中位)备注：1、未列之阀芯形式请参考阀芯种类表。2、插头型和接线盒型本身均带有指示灯。
电磁换向阀D4-02/03性能规格表
阀芯机能 流量范围
D4-0203最高使用
压力MPa
(PAB孔)最大
背压
MPa重量KG 最高切换
频率C.P.M温度范
围℃油粘度
cst过滤
精度µ额定 最大 单头 双头 C2
40 60 31.5 16 1.5(AC) 1.90(AC) AC:240
DC:240
RF:1205∼60 20∼300 25 C4
C10
C3
30 40 1.6(DCRF) 2(DCRF) C5
25 C60
B2
40 60 31.5 3.3(AC) 4.0(AC) B3
B8
D2
40 60 3.6(DC) 4.8(DC) D3
电磁换向阀D4阀芯机能和应用
电磁换向阀D4阀芯外型结构图

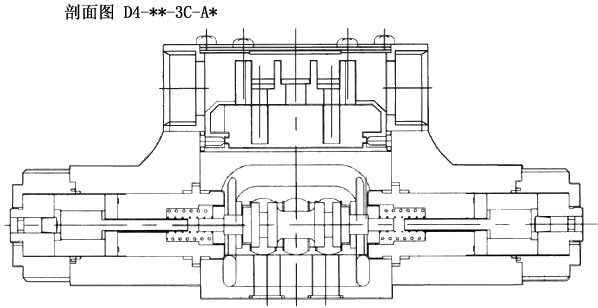

电磁换向阀D4-**-3C-A*剖面图

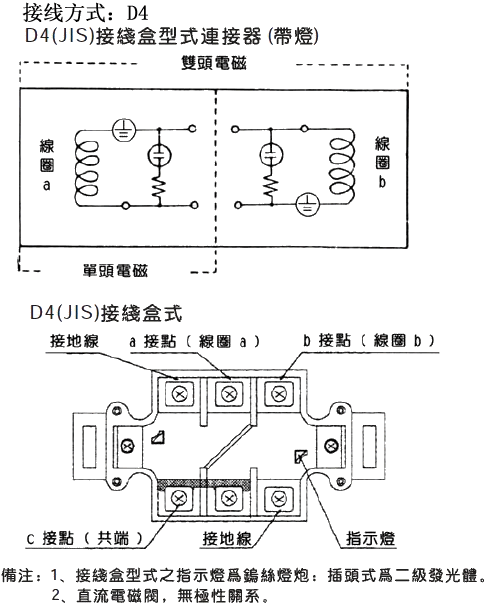

电磁换向阀D4接线方式
电磁换向阀D4-02/03尺寸图

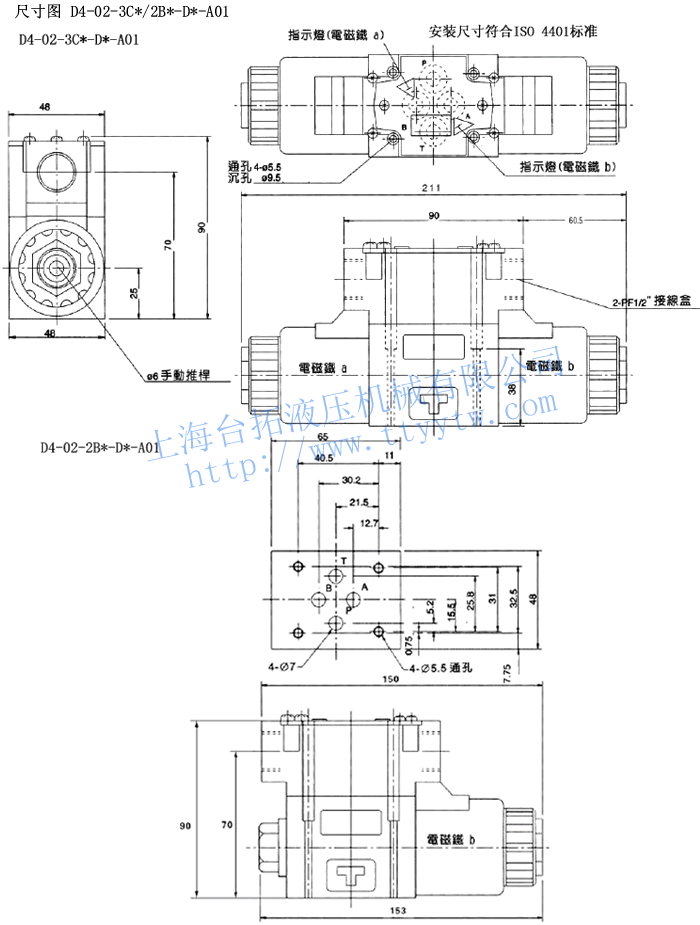

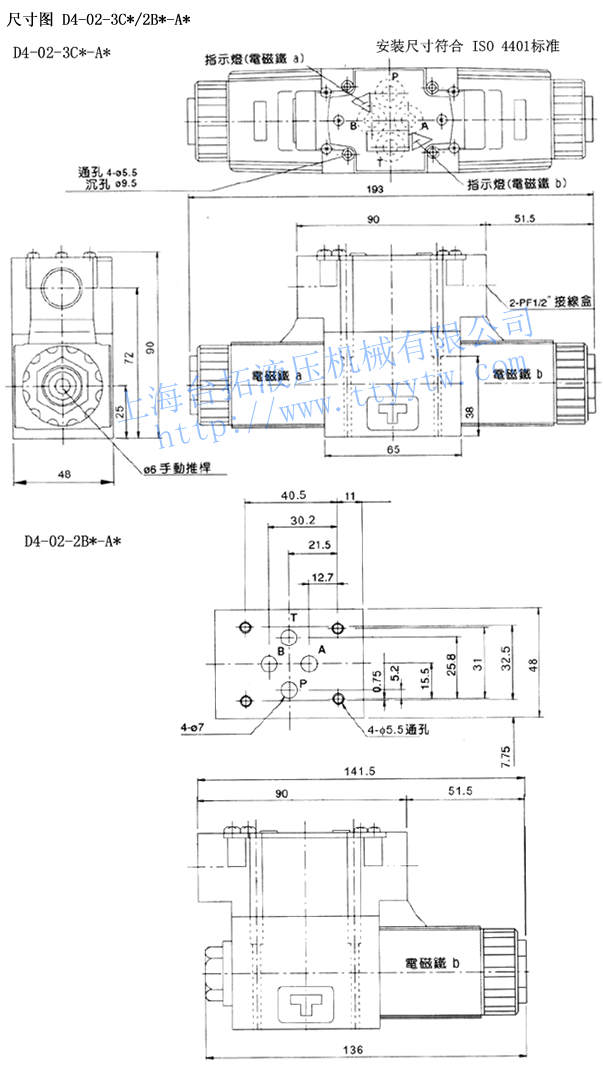

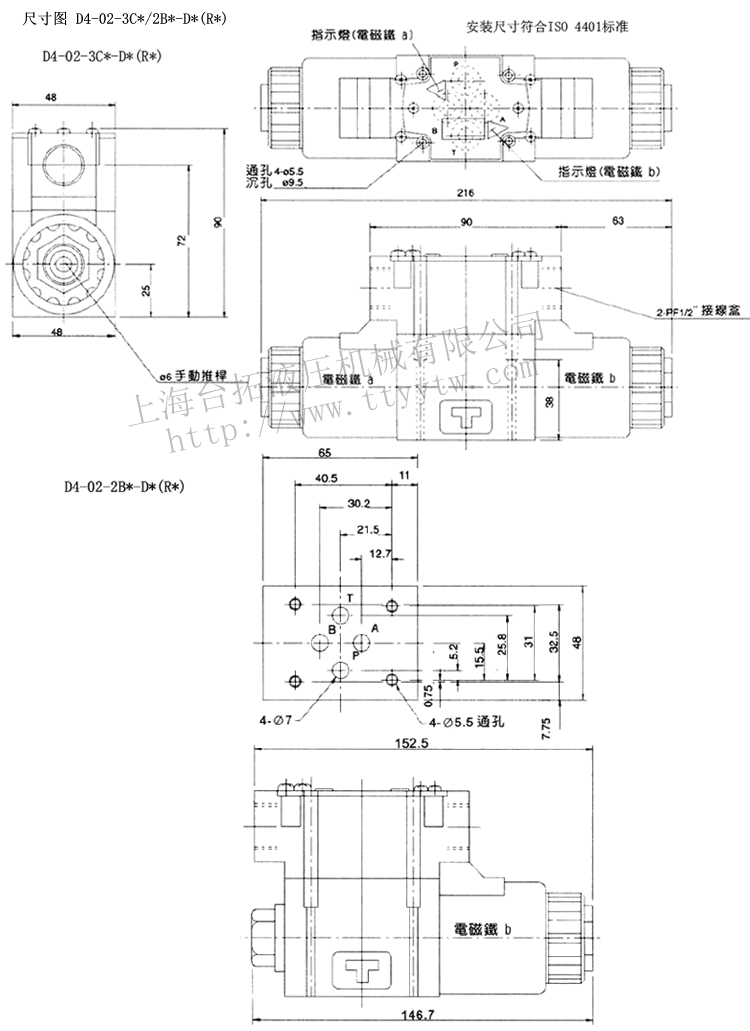

电磁换向阀D4-02-3C*/2B*-A*尺寸图下载 电磁换向阀D4-02-3C*/2B*-D*(R*)下载

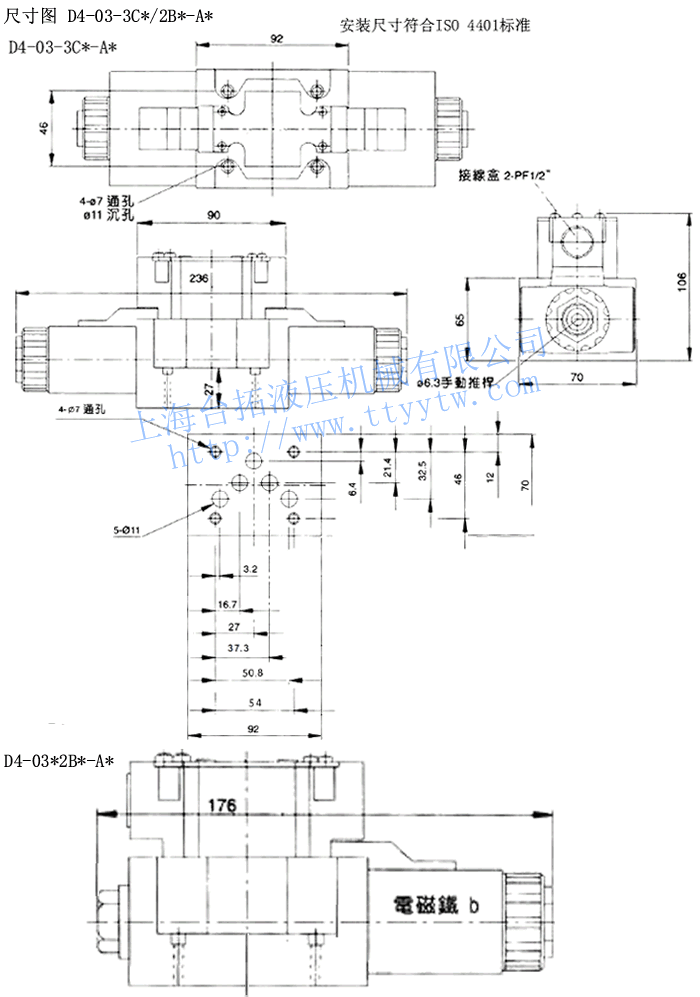

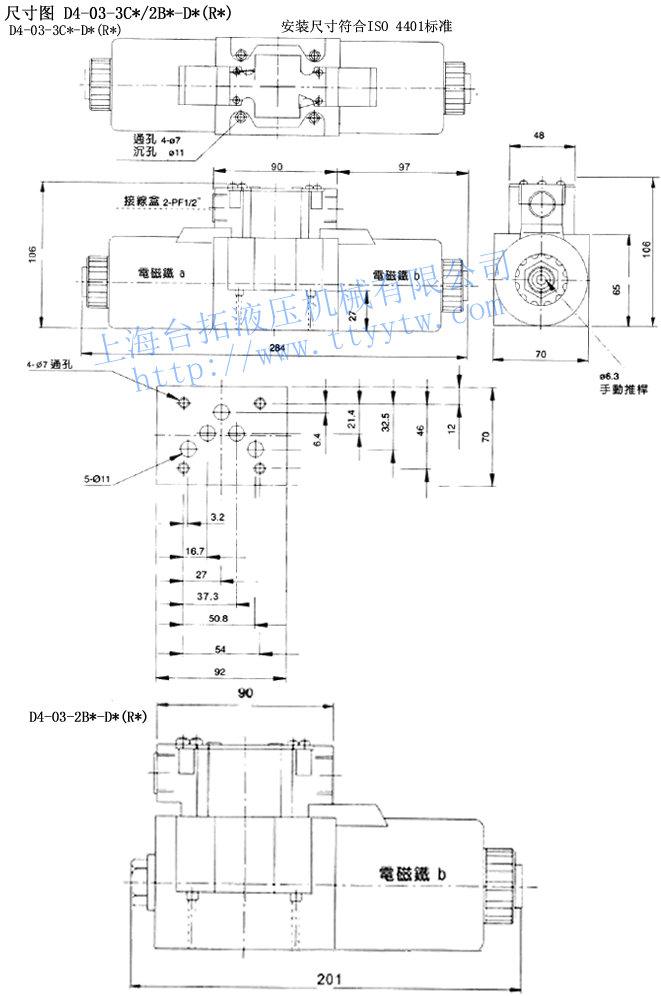

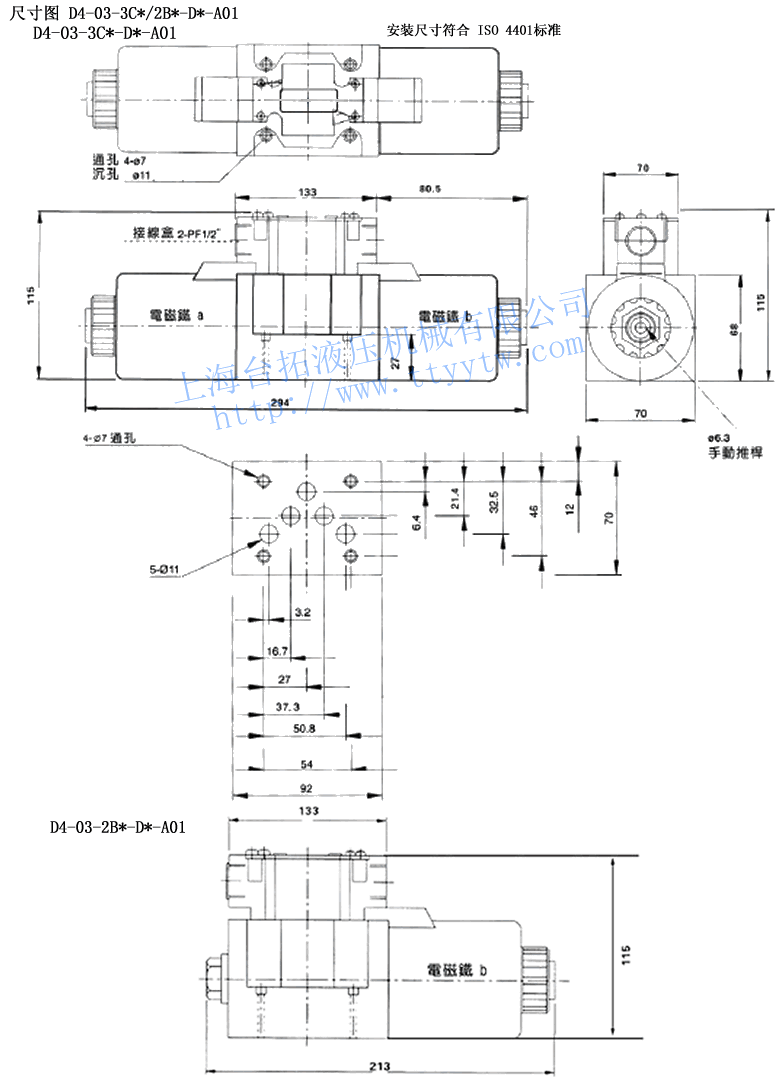

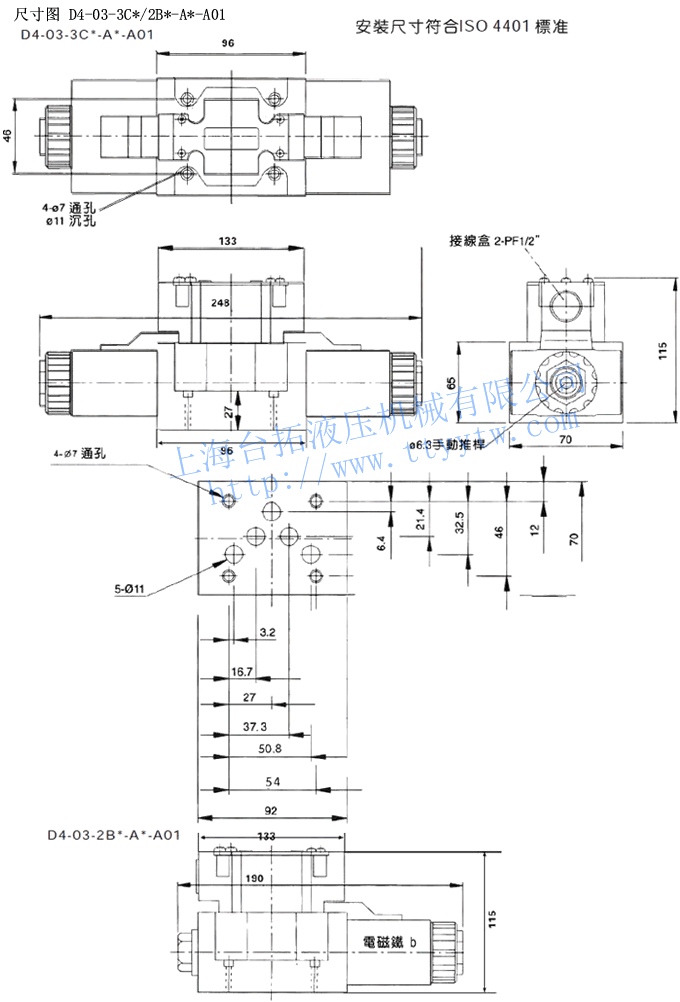

电磁换向阀D4-03-3C*/2B*-A*下载 电磁换向阀D4-03-3C*/2B*-D*(R*)下载

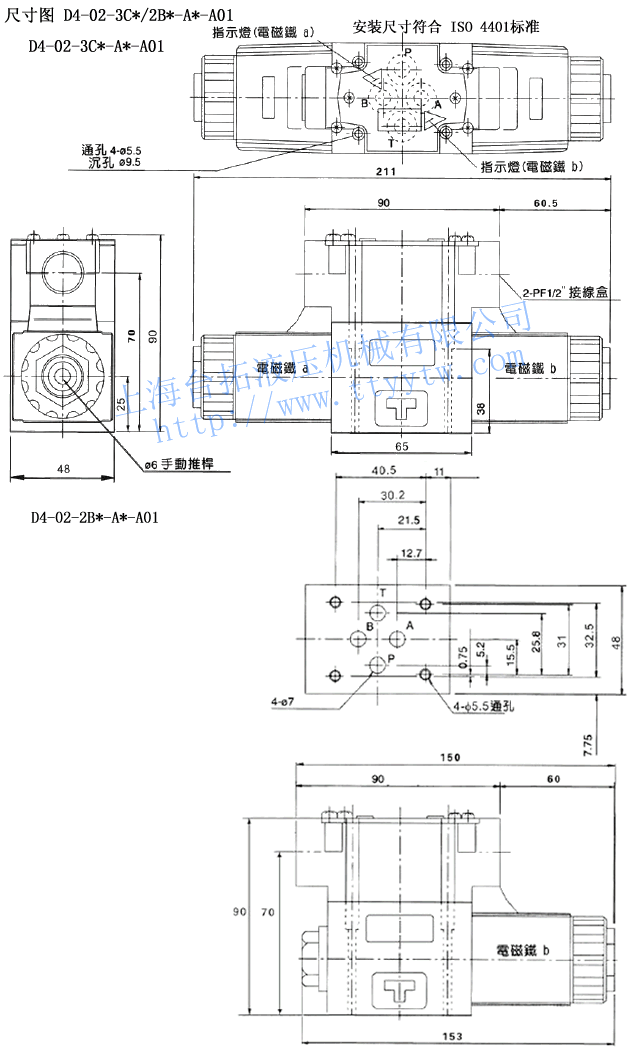

电磁换向阀D4-02-3C*/2B*-A*-A01下载 电磁换向阀D4-02-3C*/2B*-D*-A01下载
电磁换向阀D4-03-3C*/2B*-A*-A01下载 电磁换向阀D4-03-3C*/2B*-D*-A01下载
