电磁换向阀DFA/B/C
产品型号：电磁换向阀DFA/B/C
电磁换向阀DFA/B/C
- 产品介绍
- 规格参数
电磁换向阀DFA/B/C型号说明
S -DF A -02 -3C2 -A110 -L -35C 型 式 系列号 电器接线方式 口径代号 阀轴型号 线圈电压 指示灯 高压及大流量型设定编号 S:
液压缓冲型
无标记:
标准型湿式电
磁换向阀A:DIN插头型
B:接线盒型
C:电导线
(出线式)02:1/4"(NG06)

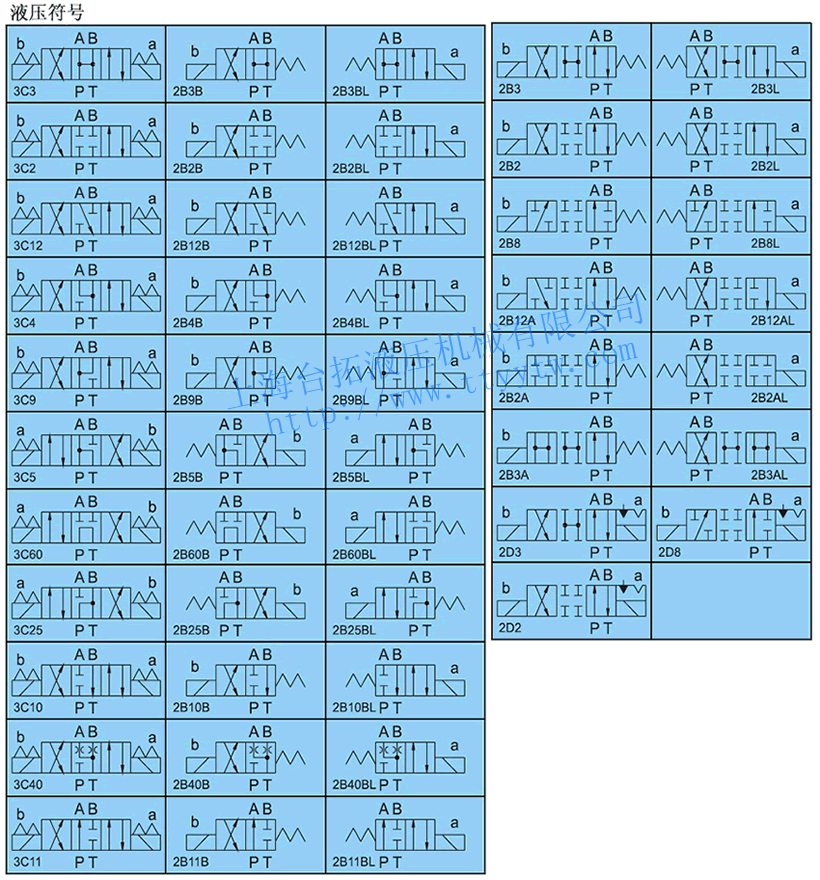

03:3/8"(NG10)液压符号 见下表 L:附指示灯
无标记:
无指示灯35:350BAR容许回油背压:21Mpa
35H:350BAR高强力型容许回油背压:21Mpa
35C:允许背压:160BAR(限制用于02系列)电磁换向阀DFA/B/C-02/03规格表
DFA/B/C-02 DFA/B/C-03 交流电磁阀 直流电磁阀 交流电磁阀 直流电磁阀 内附整流器 - 内附整流器 - 交流 RAC 直流 交流 RAC 直流 最高工作压力 P,A,B孔口 35Mpa 最大回油容许背压 T孔口 35:21Mpa
35C:16MPa16Mpa 线圈电压 交流AC：A110(50/60Hz)&A120(60Hz)=C1/C3 A120(50/60Hz)=C120 A220(50/60Hz)&A240(60Hz)=C2/C4 A240(50/60Hz)=C5/C6
直流DC：D12(D1),D24(D2),D36(D3)&D48(D4)依需要之其它直流电压
交直流RAC：R110(50/60Hz)&R120(50/60Hz)=R1/R3 R220(50/60Hz)&R240(50/60Hz)=R2/R4
(附内建式整流器，由交流电改变至直流电)换向频率(次数/分钟) 标准型 300 120 300 300 120 240 缓冲型 - 120 - 120 标准 指示灯 L L 缓冲 - S - S 质量
kg双电磁线圈 1.8 2.0 4.2 5.0-35 5.6-35H 单电磁线圈 1.4 1.5 3.6 3.9-35 4.2-35H 建议操作条件 操作温度范围 -20℃∼70℃ 5℃∼60℃ 操作粘度范围 15∼300mm²/s 粘度指数 90或以上 过滤精度 25m或更小 电磁换向阀DFA/B/C-02/03-35规格表
型号 DFA/B/C-02-35(C)系列 DFA/B/C-03-35(H)系列 标准型 液压缓冲型 标准型 液压缓冲型 交流 直流及RAC型 阀轴型式 最高工作
压力Mpa最大流量
公升/分最高工作
压力Mpa最大流量
公升/分最高工作
压力Mpa最大流量
公升/分最高工作
压力Mpa最大流量
公升/分最高工作
压力Mpa最大流量
公升/分2B8 35 30 25 30 35 40 35 85 25 85 2B8L 2D8 85 2B2 80 50 130 160 130 2B2L 2D2 100 2B3 65 2B3L 2D3 2B2B 100 2B2BL 3C11 3C2 3C9 3C41 3C40 3C12 AC:65

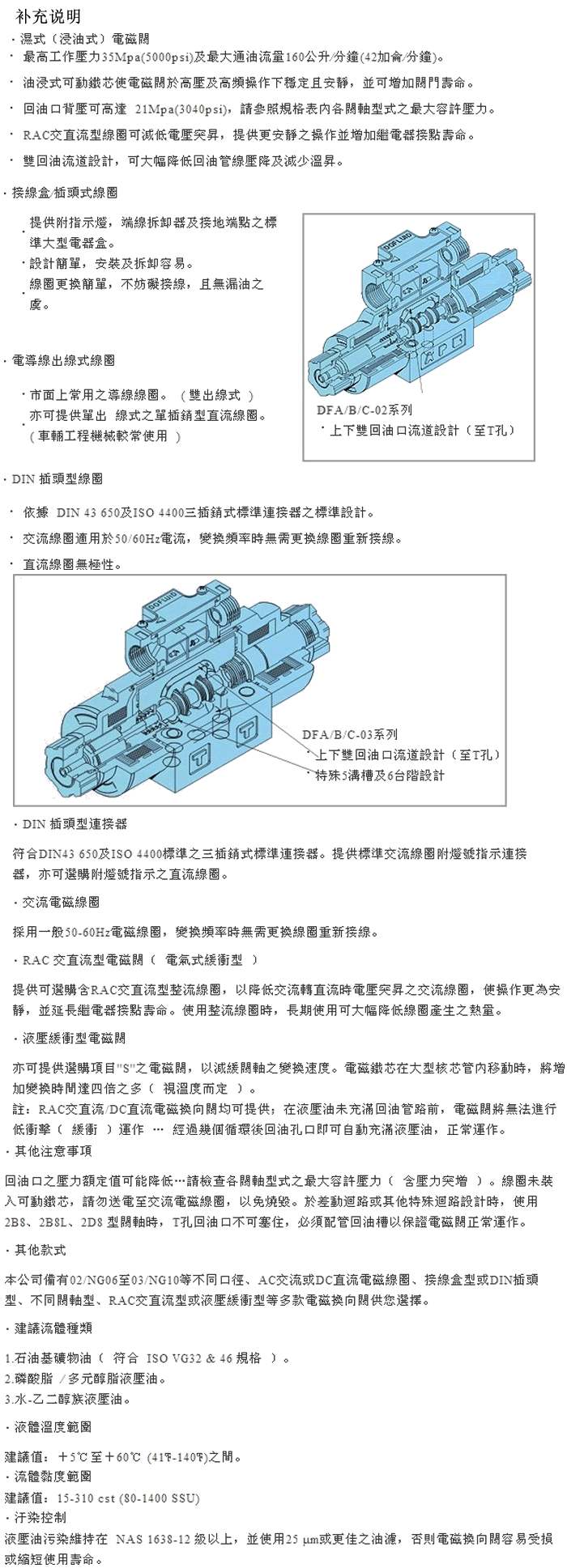

DC:803C4 3C3 50 3C60 25 40 25 25 100 85 3C5 电磁换向阀补充说明

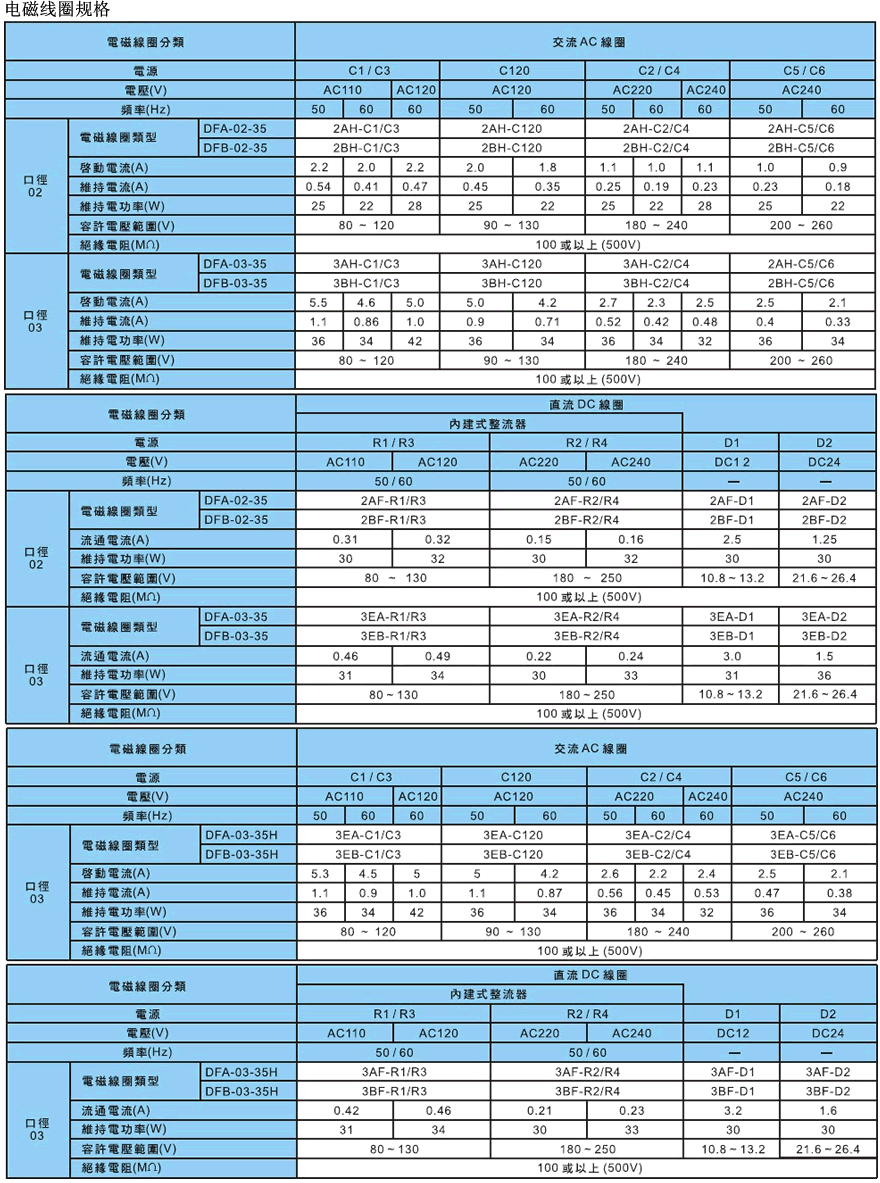

电磁换向阀DFA/B/C电磁线圈规格

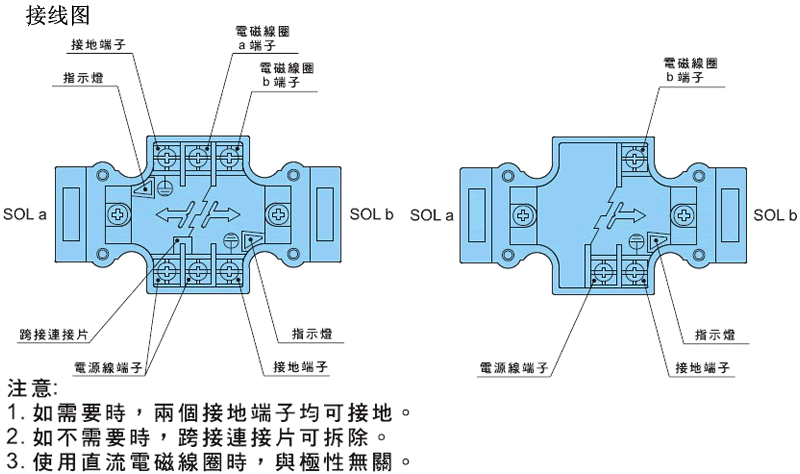

电磁换向阀DFA/B/C接线图

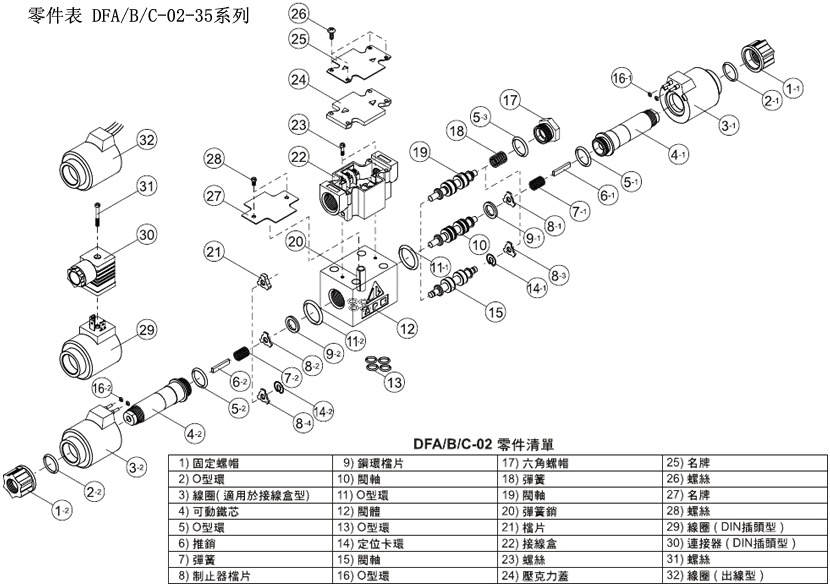

电磁换向阀DFA/B/C零件表

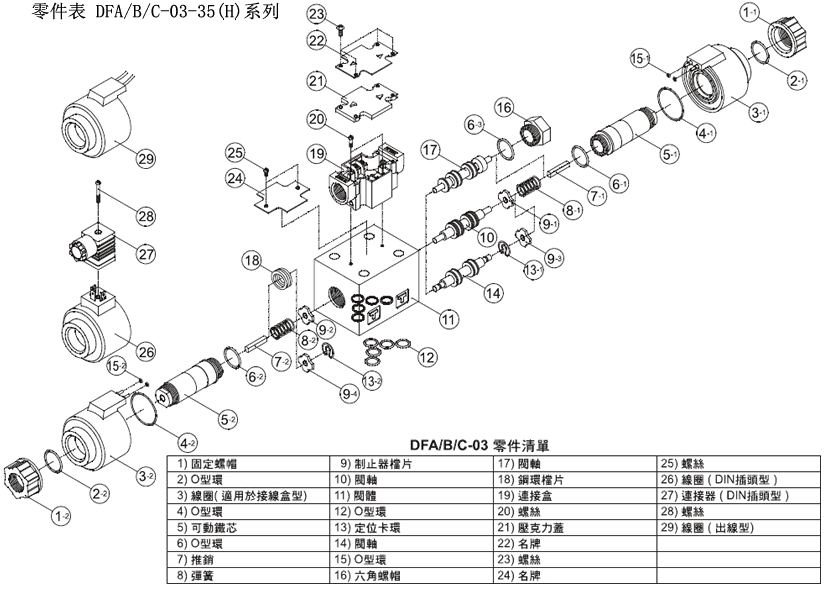

电磁换向阀DFA/B/C-02-35系列零件表下载 电磁换向阀DFA/B/C-03-35(H)系列零件表下载

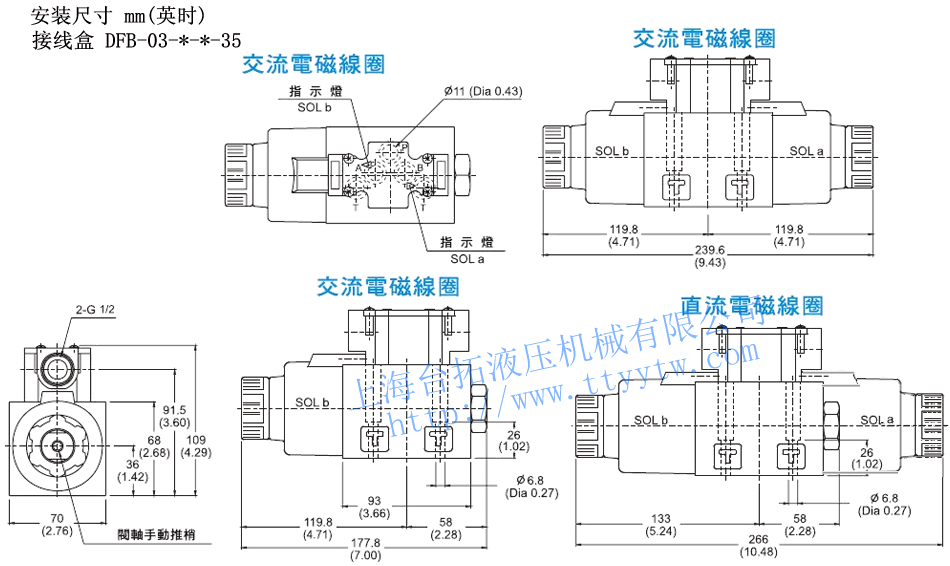

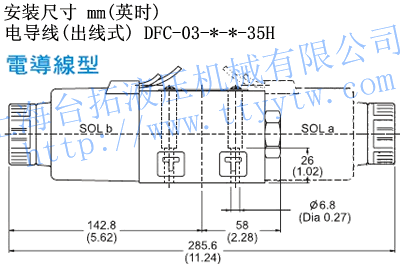

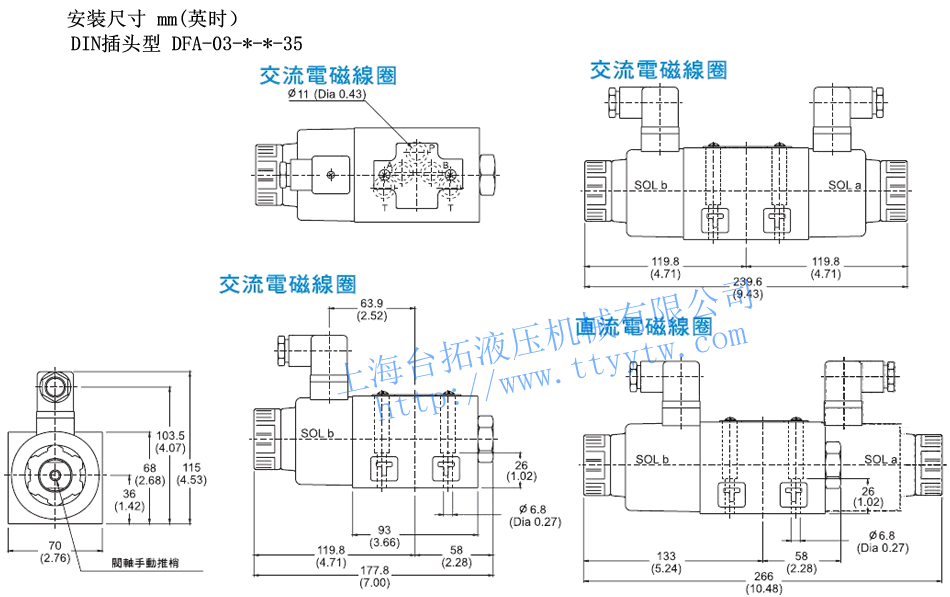

电磁换向阀DFA/B/C安装尺寸

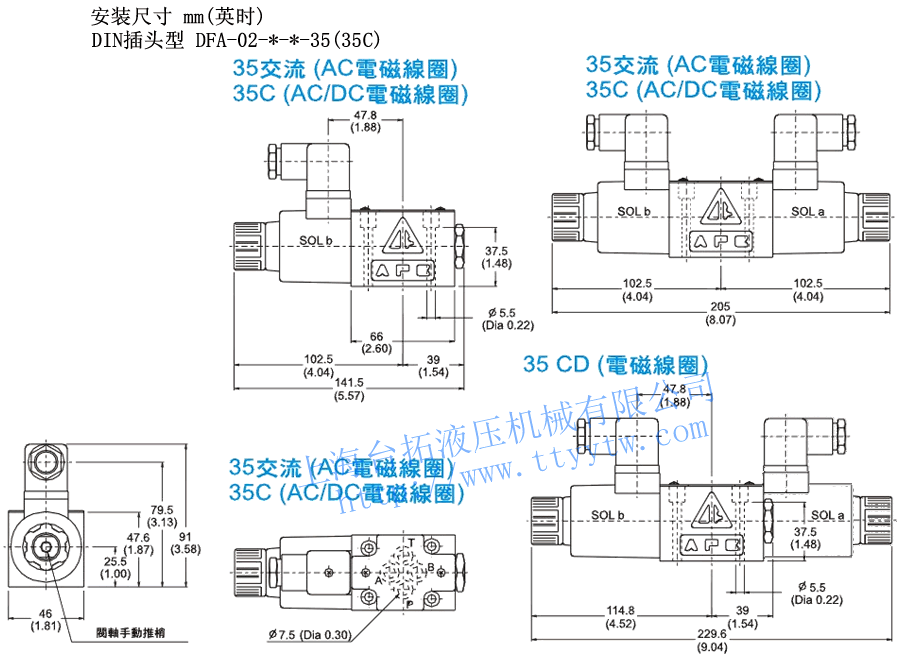

电磁换向阀DFB-02-*-*-35(35C)安装尺寸下载 电磁换向阀DFA-02-*-*-35(35C)安装尺寸下载

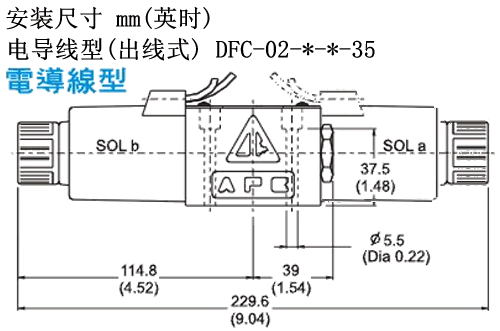

电磁换向阀DFC-02-*-*-35安装尺寸下载 电磁换向阀DFB-03-*-*-35安装尺寸下载
电磁换向阀DFA-03-*-*-35安装尺寸下载 电磁换向阀DFC-03-*-*-35H安装尺寸下载

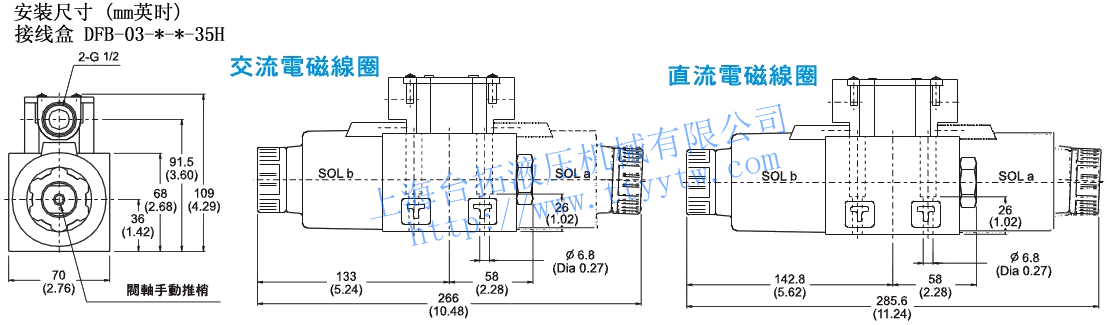

电磁换向阀DFB-03-*-*-35H安装尺寸下载 电磁换向阀DFA-03-*-*-35H安装尺寸下载

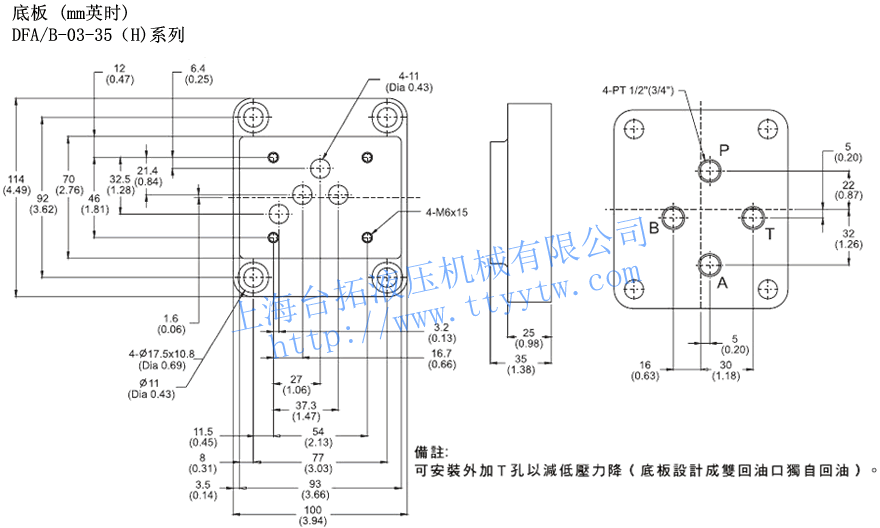

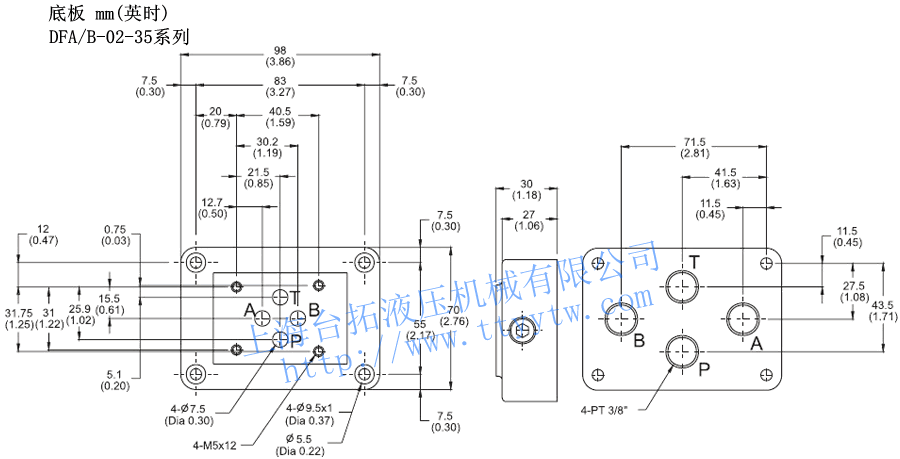

电磁换向阀DFA/B/C安装底板
