电磁阀底板DSGM-02/03
产品型号：电磁换向阀底板DSGM-02/03
电磁换向阀底板DSGM
- 产品介绍
- 规格参数
电磁换向阀底板DSGM-02,03型号说明
DSGM -02 -02 -B4 -PT 系列号码 称呼口径 油口口径 油口方向 接线口种类 电磁换向阀底板 02
0302：1/4”
03：3/8”B4：4孔底侧
S4：4孔旁侧PT：一般 BSP：特殊
NPT：特殊 SAE：特殊备注：标准规格为B4、S4及PT，其它规格请洽液压技术部。
电磁换向阀底板DSGM-02（6通径）
型号油口 P T B A DSGM-02-O2-B4* B B B 1.1 DSGM-02-O2-S3B1* S B S DSGM-02-O2-S4* S S S DSGM-02-O2-S2B2* B B S 注：油口尺寸：PT3/8或PT1/4”,油口位置：S=侧面 B=底部
*适用螺纹PT,BSP和NPT电磁换向阀底板DSGM-03(10通径）
型号油口 P T B A 重Kg E=30 E=40 DSGM-03-03-B4* B B B B 2.2 / DSGM-03-040B4* B B B B 2.2 / DSGM-03-040-S3B1* S B S S / 3.1 DSGM-03-040-S4* S S S S / 3.1 注：油口尺寸：PT3/8”或PT1/2” 油口位置：S=侧面 B=底部

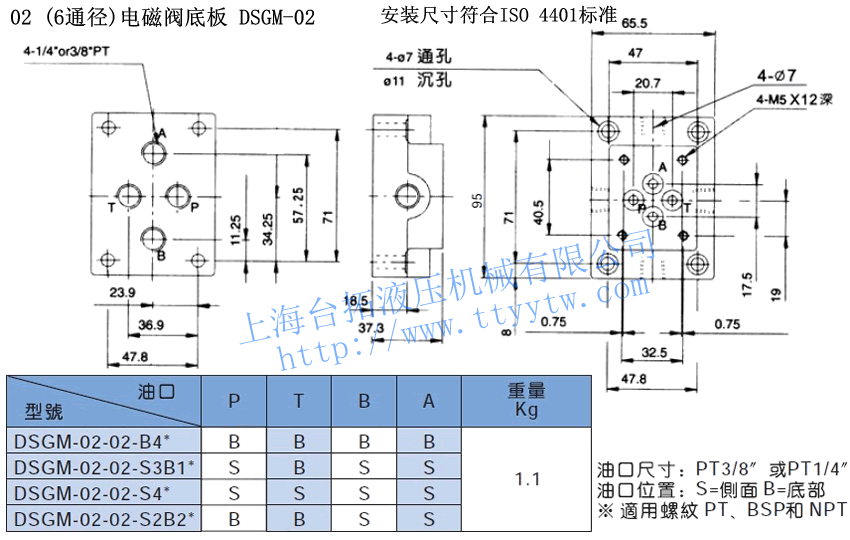

*适用螺纹PT, BSP和NPT电磁换向阀底板DSGM-02,03尺寸图
