液控单向阀CP/CPDT
产品型号：液控单向阀CP/CPDT
1、液控单向阀CP,CPD除了当压力超过设定的弹簧开启压力时，允许油流自由通过外，还可以利用控制油把在出口侧紧闭的阀心打开，使油流能逆向流动。
2、液控单向阀CP,CPD保压性能卓越。
3、液控单向阀CP,CPD可做小型充液阀使用。
4、液控单向阀CP,CPD广泛应用于立式注塑机、压力机等机器。
- 产品介绍
- 规格参数
液控单向阀CP/CPD型号说明
CPD T -06 -A1 D 系列号码 安装型式 规格 开启压力 泄油方式 CP：标准型
CPD：先导型
液控单向阀T：管式
G：板式
F：法兰式03：10通径(3/8")
04：16通径(1/2")
06：25通径(3/4")
10：32通径(1 1/4")
03：10通径(2")A1：0.04MPa
A2：0.35MPaD：外泄
无标记：内泻液控单向阀CP/CPD规格表
型号 额定流量 ℓ/min 最高使用压力 MPa 开启压力 MPa 重量 管式(法兰式) 板式 管式(法兰式) 板式 CPT-03 CP*G-03 50 25 A1：0.04
A2：0.353.4 4.5 CP*T-04 - 75 3.4 - CP*T-06 CP*G-06 125 6.2 7 CP*T(F)-10 CP*G-10 300 11.6 12 CP*T(F)-16 - 400 24.2 - 备注：1、管式及板式之*记号为CPD为先导型，CP则为标准型。2、反向流动时，液控单向阀的出口接回油箱时，请选用a圈”内部泄油“型式，当液控单向阀的出口有背压时，请选用B圈”外部泄油“型式。 3、法兰式CP*F-10、16才有，详细尺寸和规格请洽台拓液压技术部。4、额定流量是在压力损失0.35MPa下所得之值。

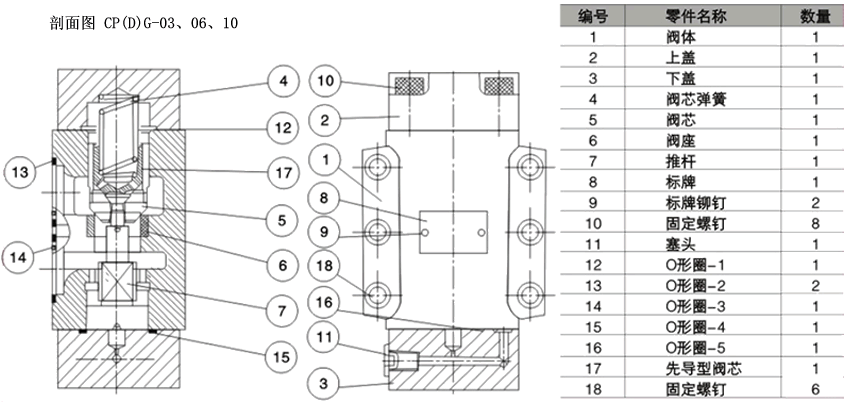

液控单向阀CP(D)G-03,06,10剖面图
液控单向阀CPD安装底板

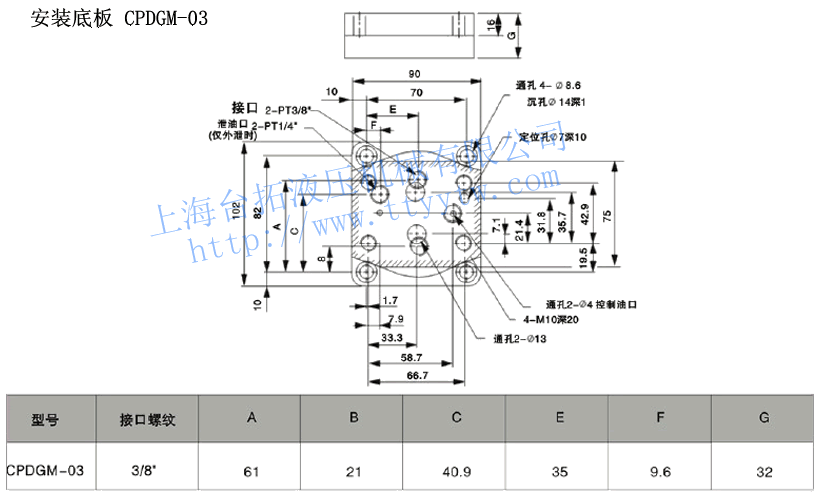

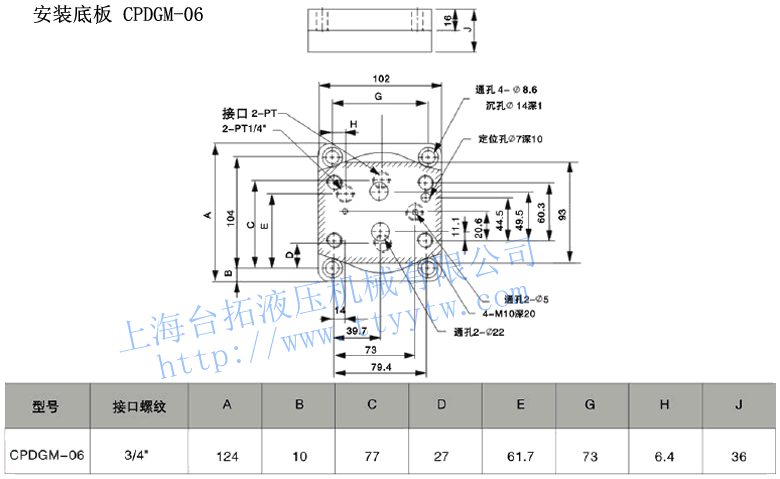

液控单向阀CPDGM-03安装底板下载 液控单向阀CPDGM-06安装底板下载

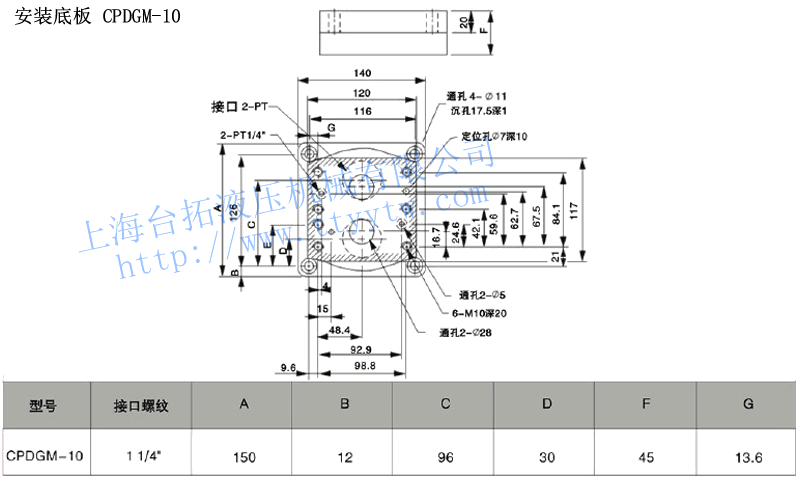

液控单向阀CPDGM-10安装底板下载

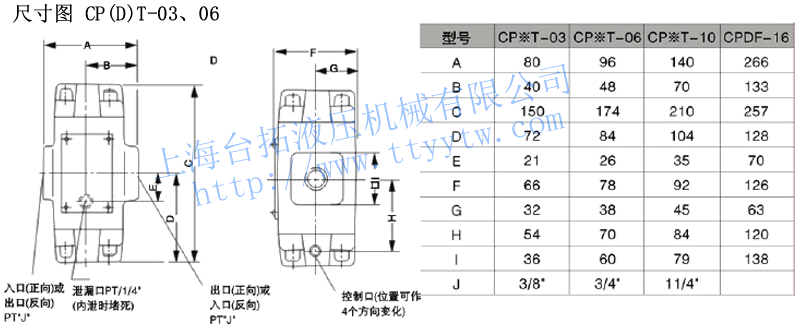

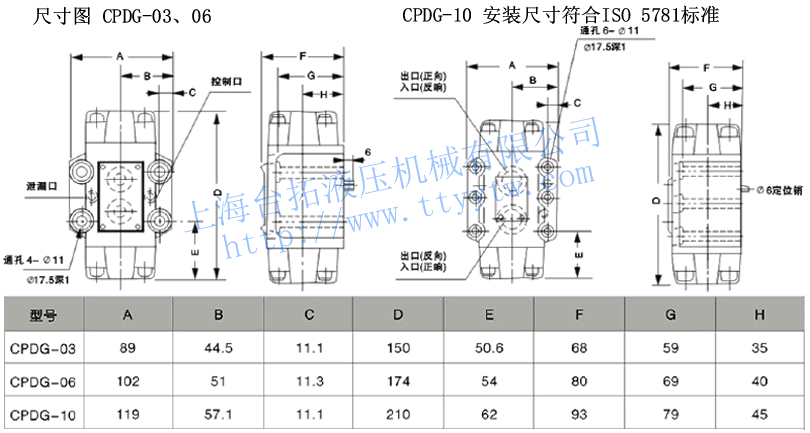

液控单向阀CP/CPD尺寸图
