电液换向阀D4,D5
产品型号：电液换向阀D4,D5
1、电液换向阀D4,D5的安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电液换向阀D4,D5以电磁换向阀控制此阀阀心方向，除具备电磁换向阀特性及功能外，还能达到高压、大流量控制的目的。
3、电液换向阀D4,D5透过装拆油塞，易于实现不同控制方式和泄漏方式组合。
电液换向阀D4,D5有如下型号：D4-04-3C-AC,D4-04-2B-AC,D4-06-3C-AC,D4-06-2B-AC,D4-10-3C-AC,D4-10-2B-AC,D4-04-3C-DC,D4-04-2B-DC,D4-06-3C-DC,D4-06-2B-DC,D4-10-3C-DC,D4-10-2B-DC,D5-04-3C-AC,D5-04-2B-AC,D5-06-3C-AC,D5-06-2B-AC,D5-10-3C-AC,D5-10-2B-AC,D5-04-3C-DC,D5-04-2B-DC,D5-06-3C-DC,D5-06-2B-DC,D5-10-3C-DC,D5-10-2B-DC。
- 产品介绍
- 规格参数
电液换向阀D4,D5型号说明
D4 -06 -3C4 -A2 5 -P D - 型号说明 规格 阀芯机能 线圈型式 频率 控制方式 泄漏方式 附注 D4：接线盒型
(JIS)
D5：插头型
(DIN)04：16通径
(1/2")
06：25通径
(3/4")
10：32通径
(1 1/4")阀芯机能表 A1：AC 110V
A2：AC 220V
A3：AC 380V
D1：DC 12V
D2：DC 24V
R1：RF 110V
R2：RF 220V
-：无标记
-：中坐本键5：50HZ
6：60HZ
直流电省略无标记：
内控(标准型)
P：外控无标记：
内泻(标准型)
D：外泄无标记：一般型
S：带行程调节器
N：新型电液换向阀D4(D5)性能规格表
型号 额定流量
ℓ/min最大流量
ℓ/min最高使用压力
MPa控制压力MPa 回油口容许
背压MPa最高切换频率
(CPM)重量
kg最低 最高 D4(D5)-04-3C* 200 300 31.5 0.8 21 14 120 8.8 D4(D5)-04-2D* D4(D5)-04-2B* 8.7 D4(D5)-06-3C* 300 500 13.7 D4(D5)-06-2D* D4(D5)-06-2B* 13.0 D4(D5)-10-3C* 500 1100 45.3 D4(D5)-10-2D* 100 45.3 D4(D5)-10-2B* 44.7 备注：1、内泄油必须保持比油管压力高0.45MPa以上，为防止油管背压过高，请选用外泄型(D)，以确保电液阀动作准确。2、最大流量随阀的形式不同而异，中位时P孔与T孔相通的3C6,3C5流量较小。3、外控型所使用的先导压力，需超过0.45MPa以上。3C3,3C5,3C6,3C60之阀芯请选用外空P型。4、必须与电磁阀配合使用，单头用02-2B2，双头用02-3C4。
外形图片:

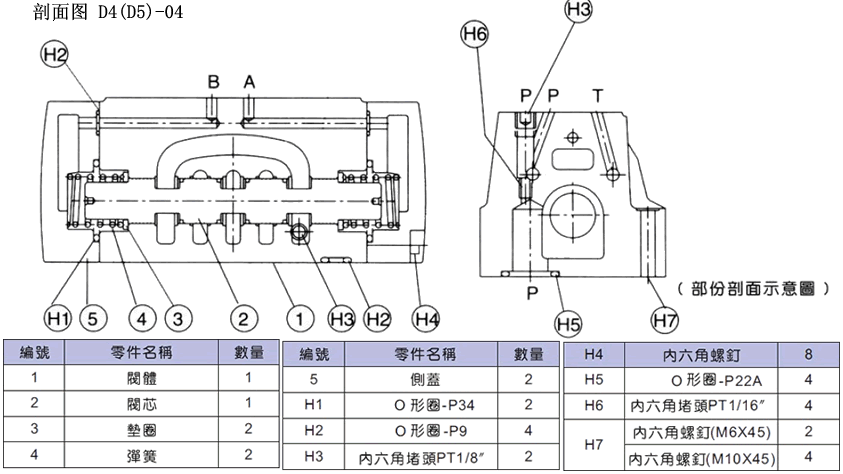

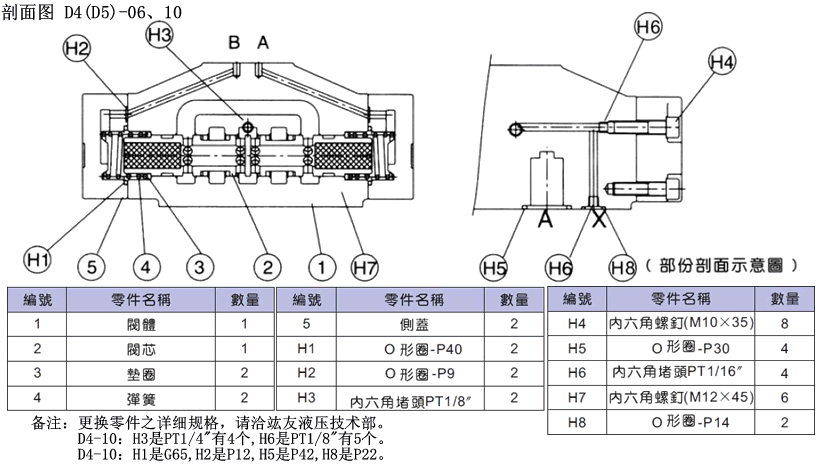

电液换向阀D4,D5剖面图
电液换向阀D4/D5-04剖面图下载 电液换向阀D4/D5-06、10剖面图下载

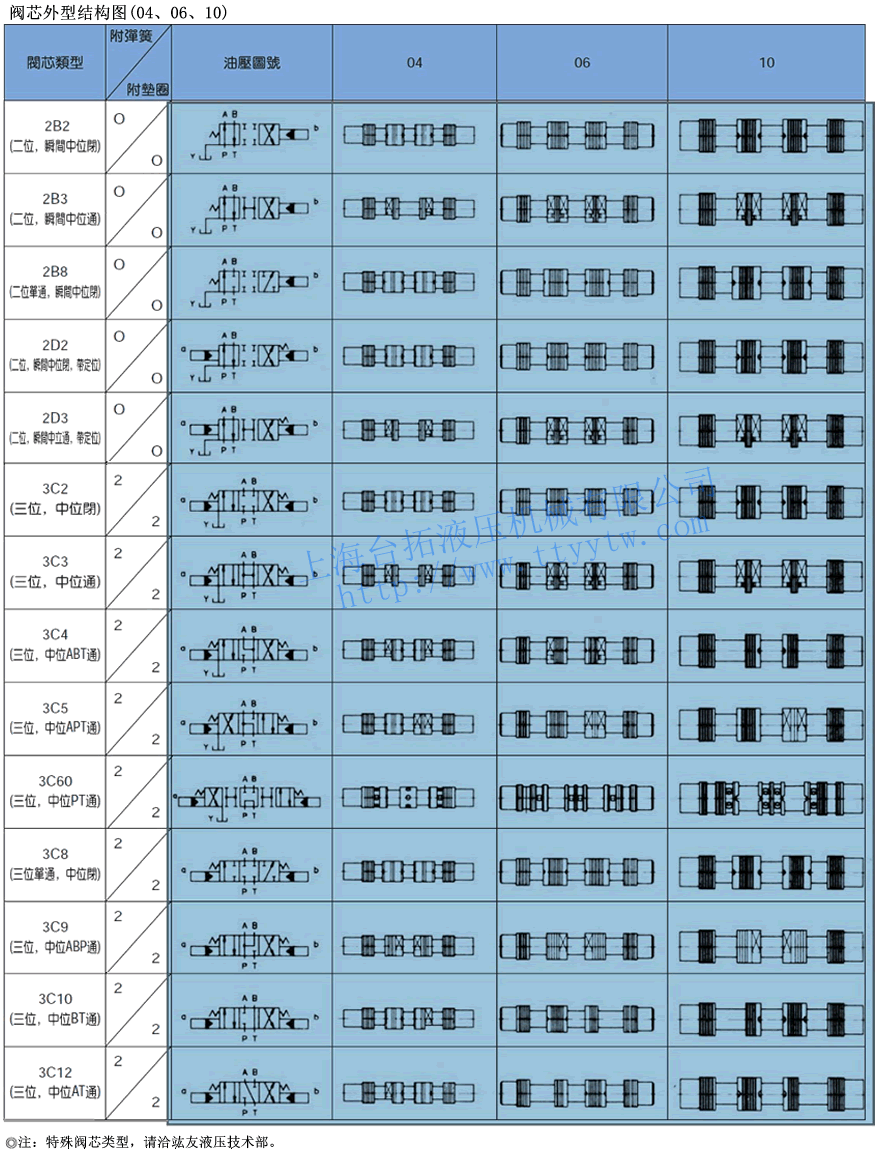

电液换向阀D4,D5阀芯外型结构图

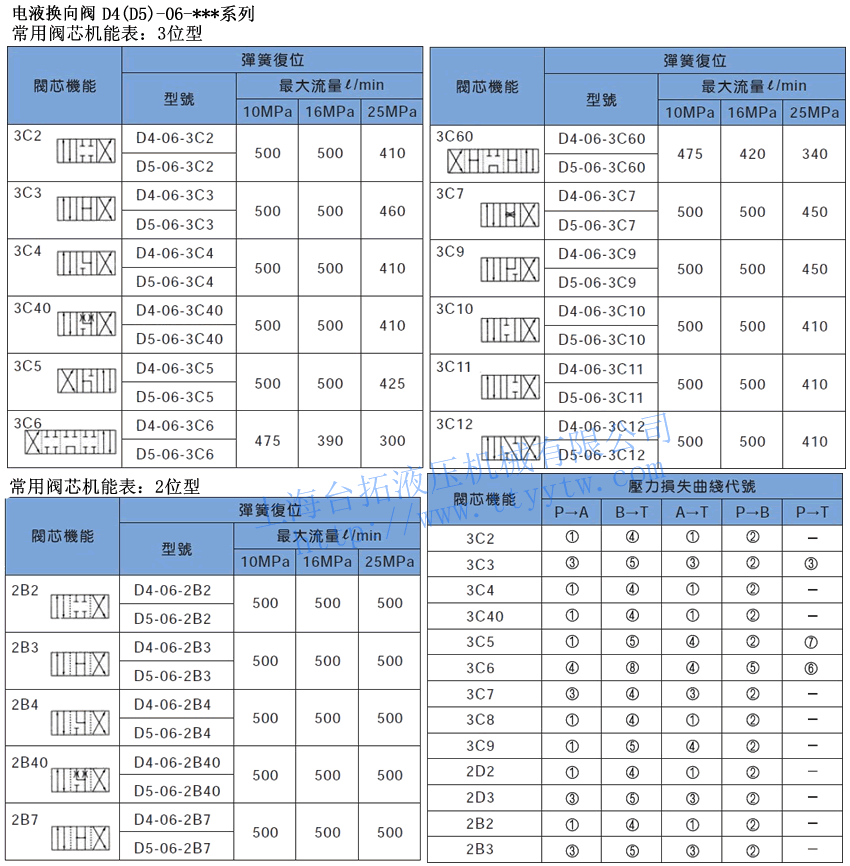

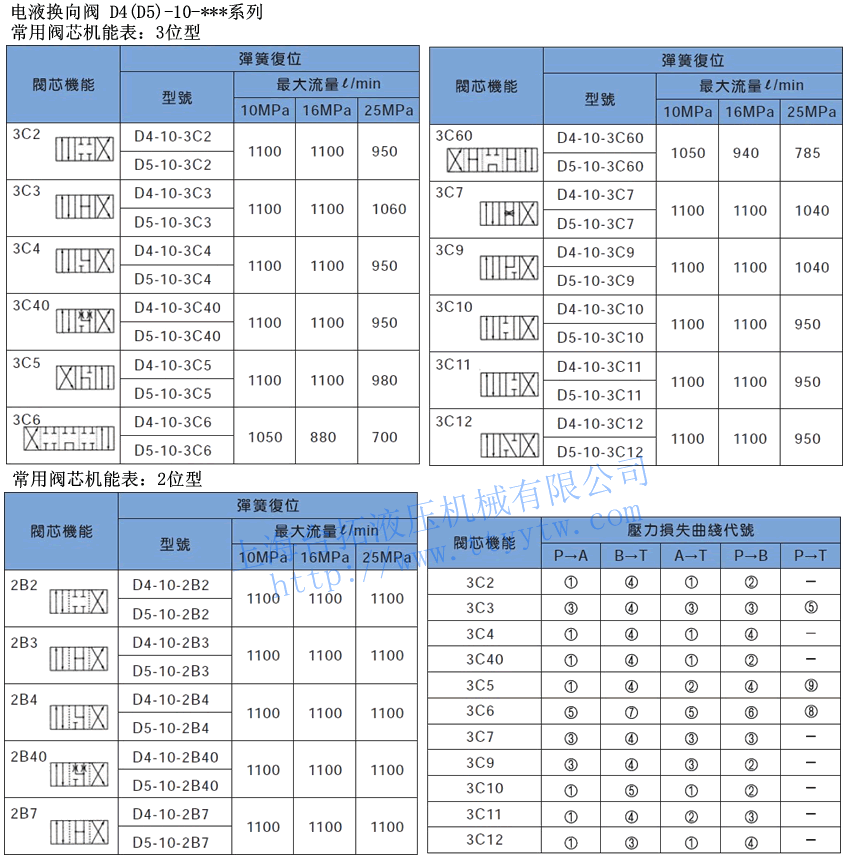

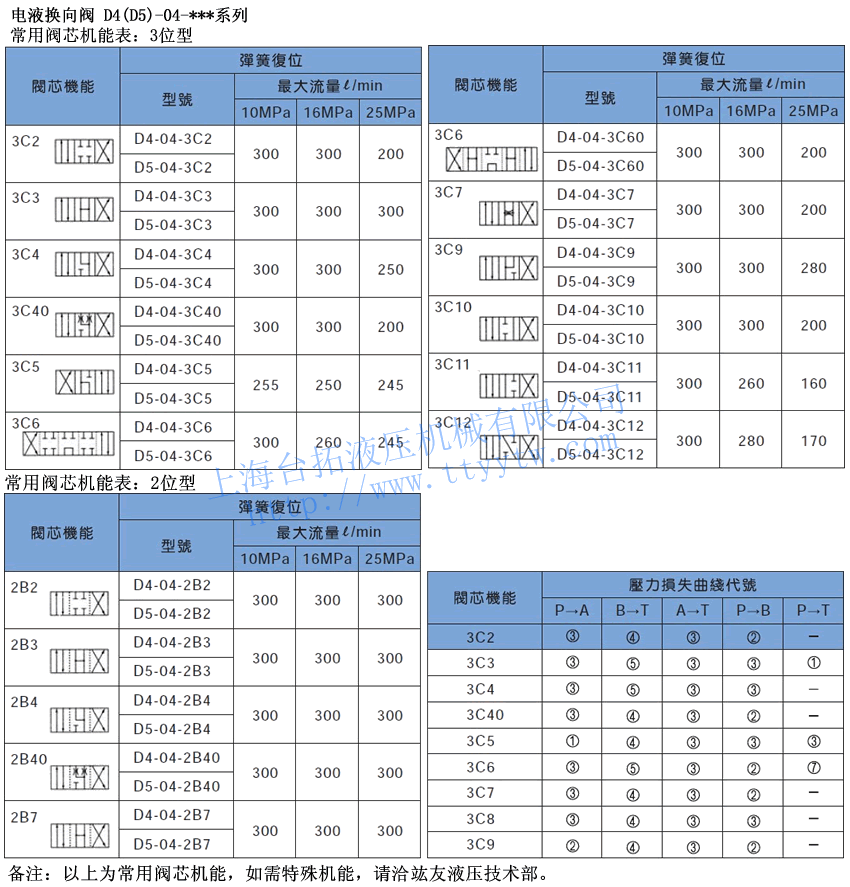

电磁换向阀D4,D5常用阀芯机能表
电液换向阀D4/D5-04-***常用阀芯下载 电液换向阀D4/D5-06-***常用阀芯下载
电液换向阀D4/D5-10-***常用阀芯下载

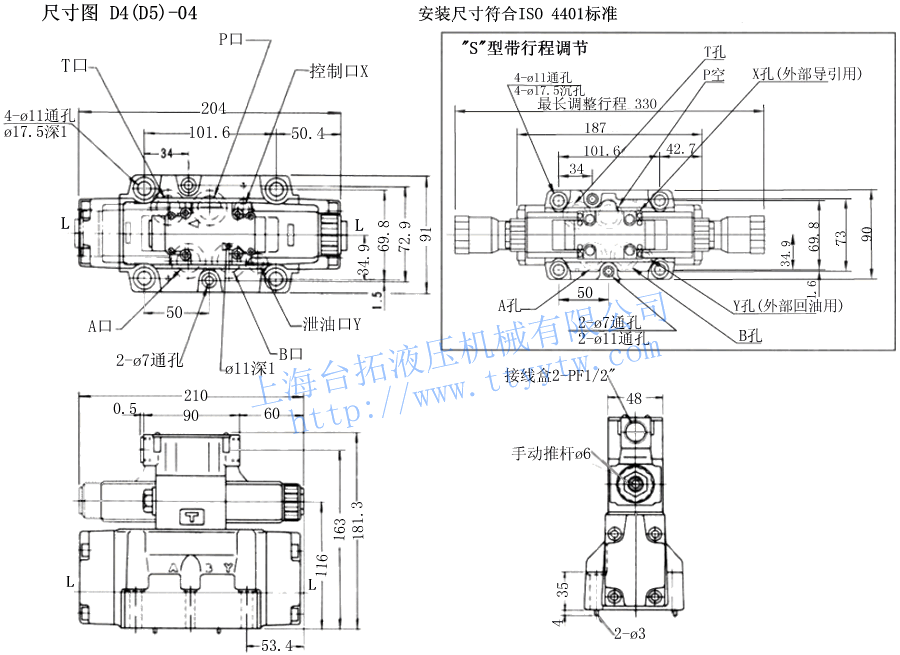

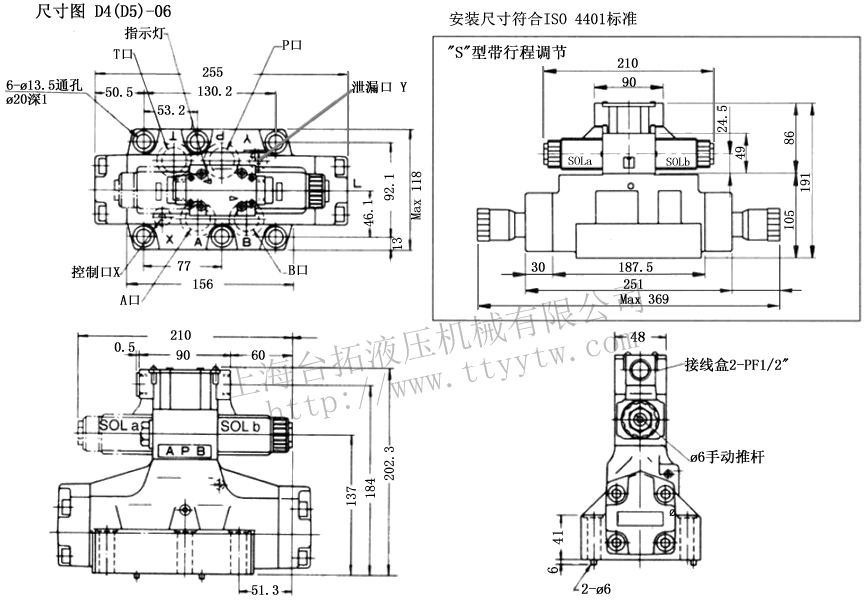

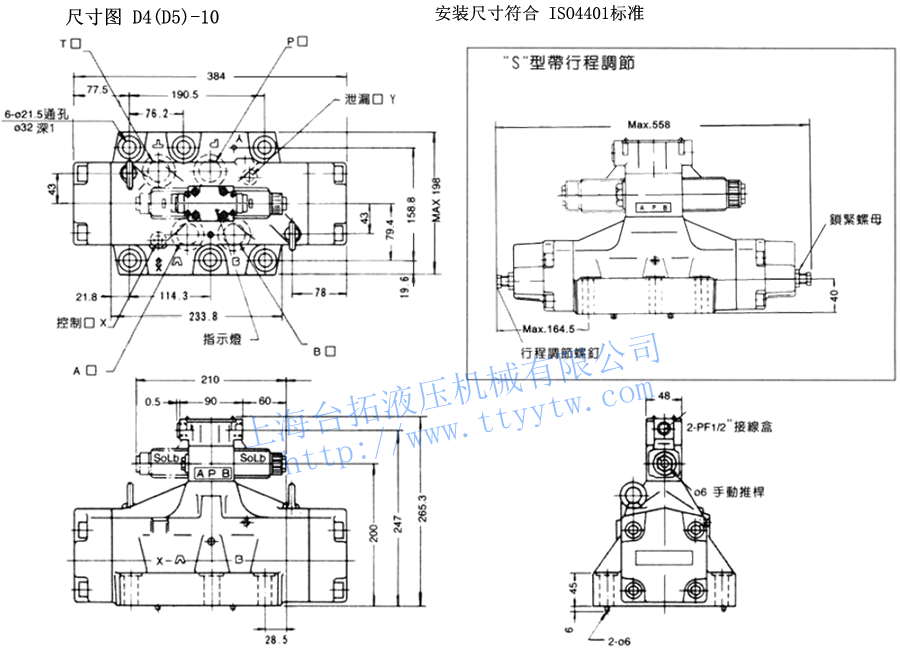

电液换向阀D4,D5尺寸图
