法兰型充液阀PF
产品型号：法兰型充液阀PF
法兰型充液阀PF一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。
- 产品介绍
- 规格参数
法兰型充液阀PF型号说明
PF -100 -F -20 系列号码 规格 安装型式 设计代号 法兰型充液阀 50：2"
80：3"
90：3 1/2"
100：4"
125：5"
150：6"
200：8"无：不带法兰
F：带P.T口法兰
FP：带P口法兰
FT：带T口法兰无：标准型
20：新型法兰型充液阀PF规格表
型 号 管径 最大流量 ℓ/min 最高使用压力 MPa 开启压力 MPa 最低液控压力比 重量 KG 油缸压力：控制压力 PF-** PF-**20 PF-50 - 2" 200 25 0.012 4.0：1 1.17 - PF-80 PF-80-20 3" 400 2.8 8 PF-90 PF-90-20 3.5" 630 3.8 11.3 PF-100 PF-100-20 4" 1000 4.3：1 6.0 14.5 PF-125 F-125-20 5" 1600 10.8 23 PF-150 PF-150-20 6" 2500 0.013 23.5 37 PF-200 - 8" 4000 0.013 50 - 备注：1、大流量是自由流动时压力损失0.03MPa时所得的值。流速约为3.5m/sec。2、低液控压力比为阀座部分与液控受压部分面积比所决定。3、回程时，必须先泄压，否则可能无法开启或造成冲击。
法兰型充液阀PF剖面图

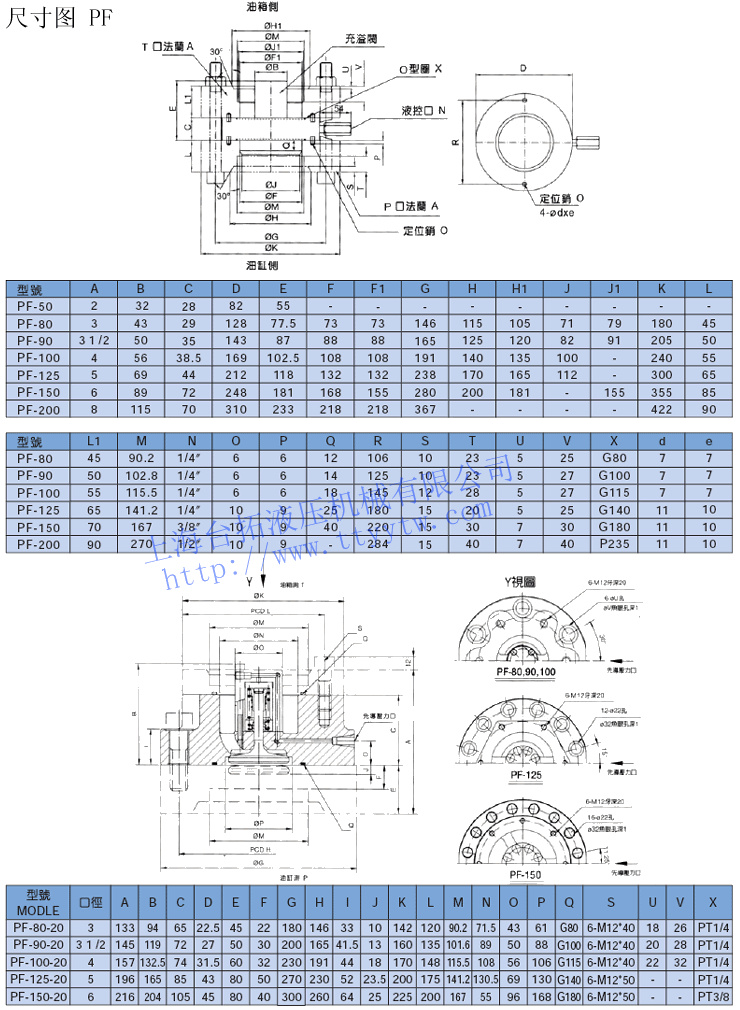

法兰型充液阀PF尺寸图
