法兰充液阀CPDF
产品型号：法兰充液阀CPDF
法兰充液阀CPDF
- 产品介绍
- 规格参数
法兰充液阀CPDF型号说明
CPD F -24 -180° -R 系列号 阀规格 度数 油口方向 充液阀 法兰式 16：2"
24：3"
32：4"180°型
90°型R：从回又口侧看，压力口在右
L：从回油口侧看，压力口在左法兰充液阀CPDF规格表
型 号 最大压力 MPa 最大流量 ℓ/min 使用流量 ℓ/min 开启压力 MPa 重量 Kg CPDF-16-* 25 400 400±100M 0.012 30.2 CPDF-24-* 900 900±150M 0.014 55.0 CPDF-32-* 1600 1600±300M 0.016 100.0 法兰充液阀CPDF安装连接尺寸

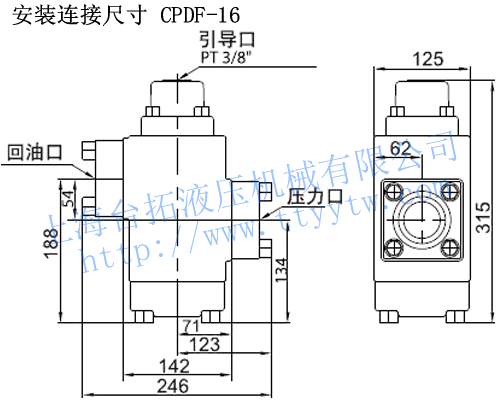

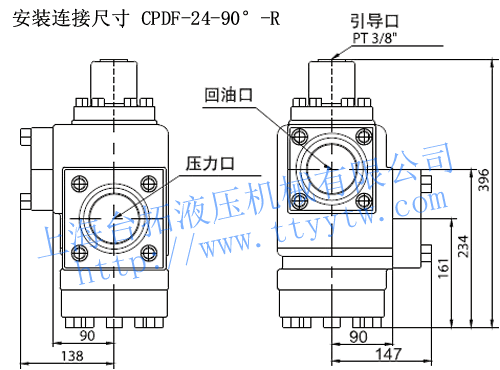

法兰充液阀CPDF-16安装连接尺寸下载 法兰充液阀CPDF-24-90°-R安装连接尺寸下载

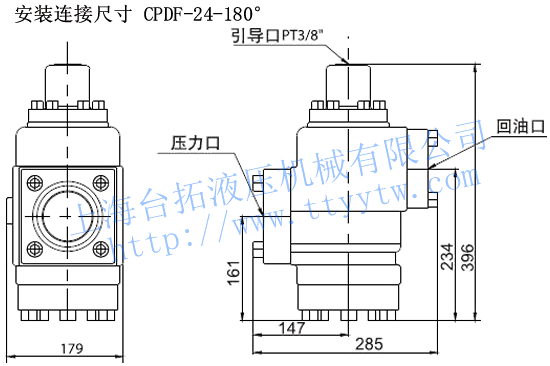

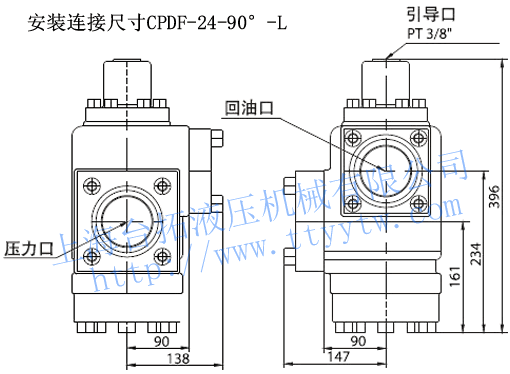

法兰充液阀CPDF-24-90°-L安装连接尺寸下载 法兰充液阀CPDF-24-180°安装连接尺寸下载

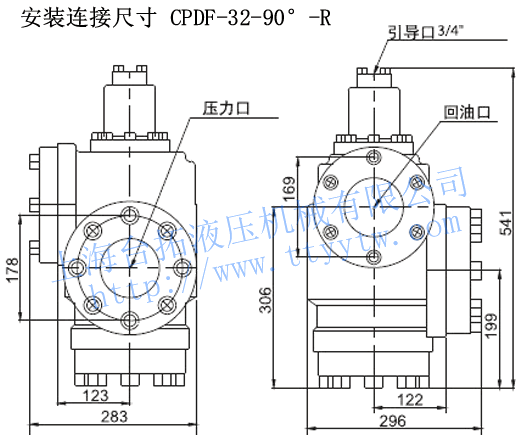

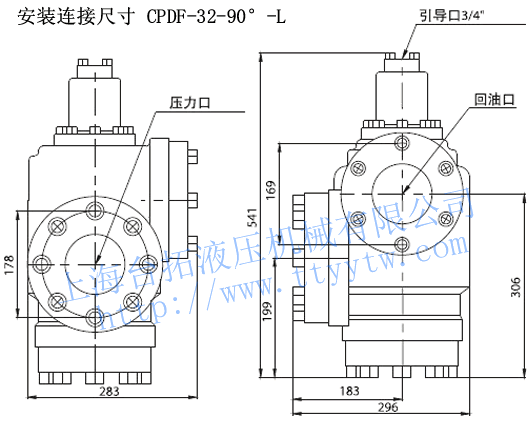

法兰充液阀CPDF-32-90°-R安装连接尺寸下载 法兰充液阀CPDF-32-90°-L安装连接尺寸下载

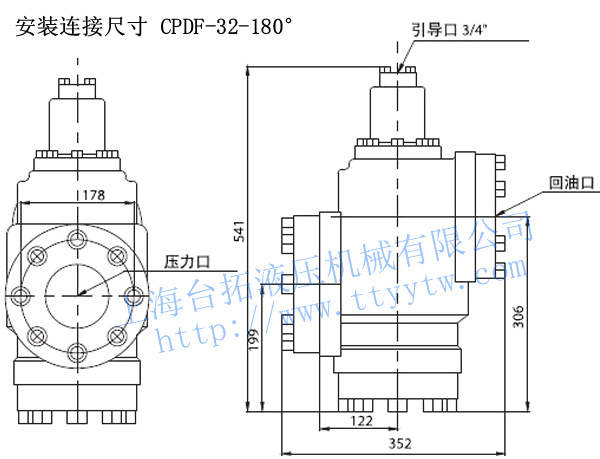

法兰充液阀CPDF-32-180°安装连接尺寸下载
