传统型充液阀SG
产品型号：传统型充液阀SG
传统型充液阀SG一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。广泛应用于高速冲床、压力机、注塑机等机器。
- 产品介绍
- 规格参数
传统型充液阀SG型号说明
SG -16 -A1 系列号码 规格 开启压力 传统型充液阀
SG：进出油口成180度16：2"
24：3"
32：4"
48：6"A1：轻力型
A2：重力型
详如规格表传统型充液阀SG规格表
型号 额定流量 ℓ/min 使用流量 ℓ/min 最高使用压力 MPa 开启压力 MPa 重量 Kg 真空自吸 PL使用时 真空自吸 PL使用时 A1 A2 SG-16 260 400 260±100×H 400±100×H 25 0.012 0.05 31.2 SG-24 600 900 600±150×H 900±150×H 0.014 0.07 55 SG-32 1100 1600 1100±300×H 1600±300×H 0.016 0.09 100 SG-48 2200 3200 2200±600×H 3200±600×H 0.016 0.09 240 备注：1、H为油面位置在基准线上面(+)或下面(—)，单位为米。2、额定流量指以U-U或h-h为油面基准面所需的流量，使用流量指在U-U或h-h基准面上或下所需的流量。3、使用流量计算方法(以SG-24)为列，在真空自吸状况时，使用流量计算如下：(1)油面位置在U-U或h-h基准面上时使用流量=额定流量+150×H其中，H为油箱中液面到U-U基准面距离，单位：米。150为系数：SG-24为150，其余见规格表。(2)油面位置在U-U或h-h基准面下时使用流量=额定流量-150×H。

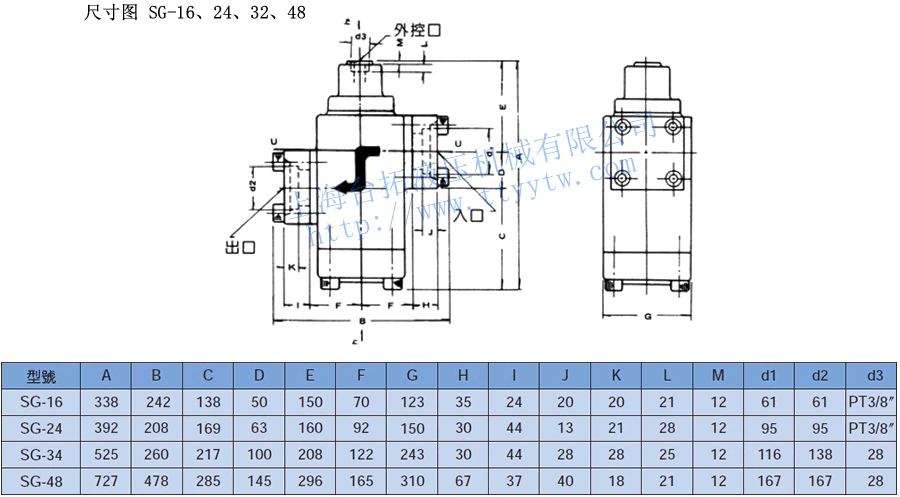

传统型充液阀SG尺寸图
