手动换向阀DMT/DRT/DMG
产品型号：手动换向阀DMT/DRT/DMG
1、手动换向阀D系列手动控制阀芯位置以改变油流方向。
手动换向阀D系列有如下型号：DMG-02,DMG-03,DMT-03,DMT-04,DMT-06,DMT-10,DRT-03。
- 产品介绍
- 规格参数
手动换向阀D系列型号说明
D M T -02 -3 C 2 系列 操作方式 安装型式 公称口径 in 阀位数 阀芯动作方式 阀芯机能 手动换向阀 M：垂直操作式
R：旋转式T：管式
G：板式02：1/4"
03：3/8"
04：1/2"
06：3/4"
10：1 1/4"2：二位置
3：三位置B：弹簧偏移型
C：弹簧中央复位

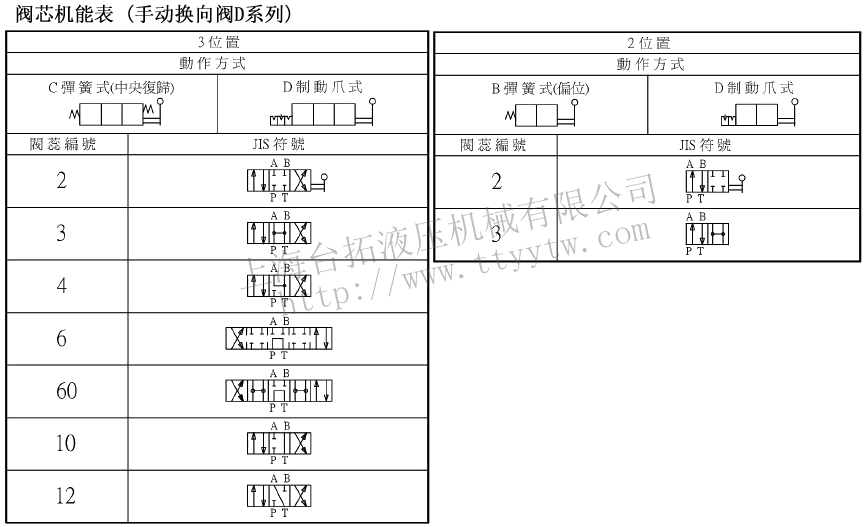

D：制动爪型参照阀芯机能表 手动换向阀D系列规格表
型号 最大流量ℓ/min 最高使用压力MPa 容许背压MPa 重量kg 垂直操作型 板式 DMG-02 50 7 2 1.5 DMG-03 50 25 10 3.6 管式 DMT-03 50 25 10 4.5 DMT-04 100 25 14 7.1 DMT-06 180 20.5 14 10.8 DMT-10 300 20.5 14 22.7 旋转把手型 管式 DRT-03 50 7 2 3.7 外形图片:
手动换向阀D系列外型尺寸

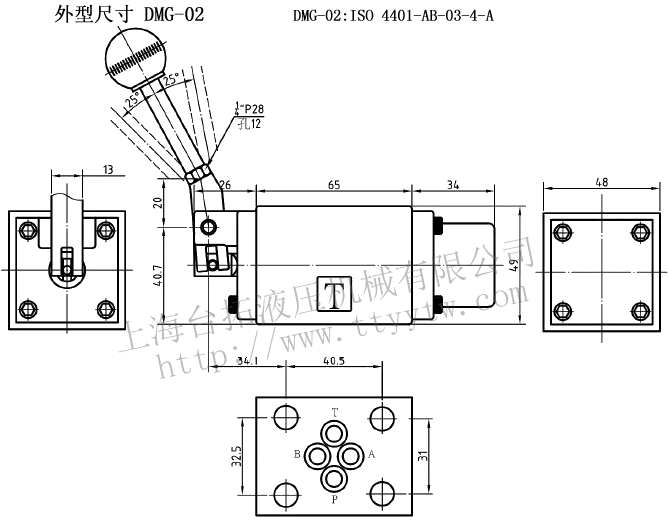

手动换向阀DMG-02外型尺寸下载 手动换向阀DMG-03外型尺寸下载

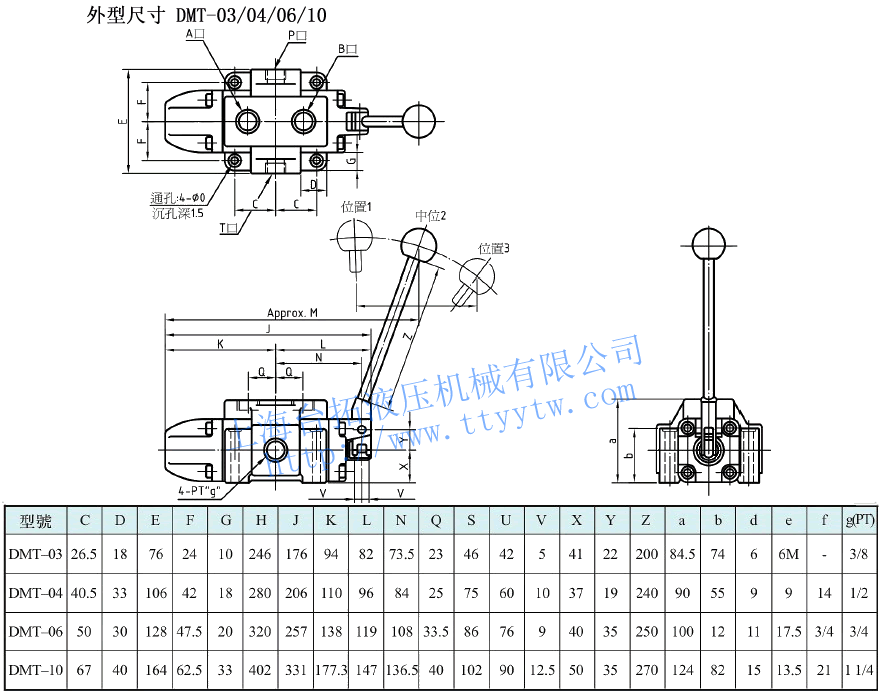

手动换向阀DMT-03,04,06,10外型尺寸下载
