顺序阀HG,HT,HCG,HCT
产品型号：顺序阀HG,HT,HCG,HCT
1、顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT是带有控制油孔的直动阀，可以内控或外控。可根据不同的组合产生不同功能的低压用溢流阀、抗衡阀、卸荷阀及卸荷阀。
2、顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT带有单向阀，油流可从二次压力油口自由流向一次压力油口，可根据不同的组合产生不同功能的抗衡阀、单向抗衡阀、卸荷阀。
广泛应用于液压机、注塑机及液压回路有两个以上分歧回路的专用机。
- 产品介绍
- 规格参数
顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT型号说明

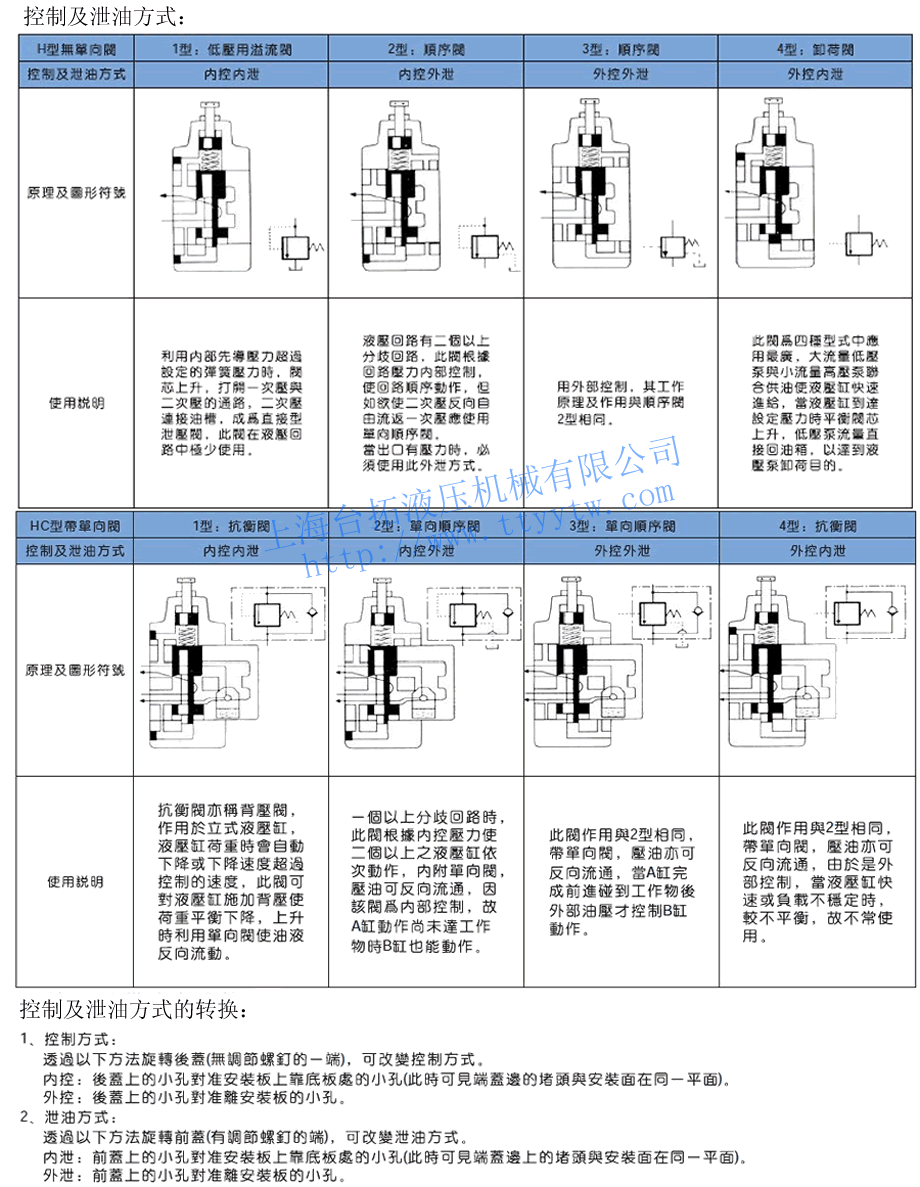

H C G -03 B 4 系列号码 C：带单向阀 安装型式 规格 压力调整范围 控制及泄油方式 顺序阀及抗衡阀 无标记：无单向阀 G-板式
T-管式03：10通径(3/8")
06：25通径(3/4")
10：32通径(1 1/4")请参照规格表 请参照控制方式 顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT规格表
型号 最大流量
ℓ/min最高使用压力
MPa压力调整范围
MPa重量Kg 板式 管式 板式 管式 HG-03 HT-03 50 25 A：1.8∼3.5
B：3.5∼7
C：7∼14
H：7∼214.0 3.7 HCG-03 HCT-03 4.8 4.1 HG-06 HT-06 125 6.1 6.2 HCG-06 HCT-06 7.4 7.8 HG-10 HT-10 250 11.0 12.0 HCG-10 HCT-10 13.8 13.8 1、顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT压力调整时，放松锁紧螺母，慢慢转动调压螺钉，顺时针方向为压力升高，逆时针方向为压力降低，调整完毕须锁紧固定螺母。2、顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT有两个一次压力口，其中一个可做入口，另一个可做出口，或是用堵头堵住其中一个口的情况下使用。3、顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT将内泄型的二次口和外泄型的泄口直接通油箱。
顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT剖面图

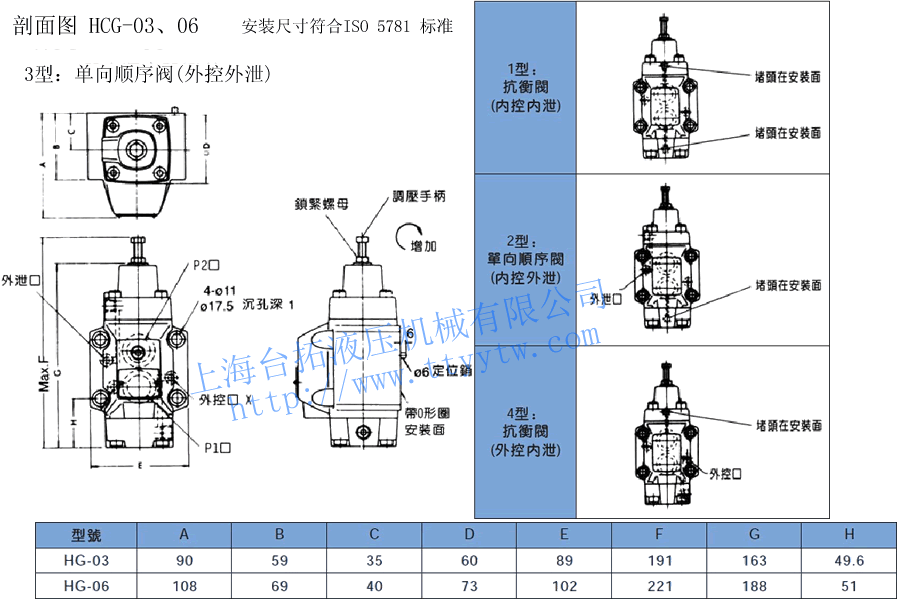

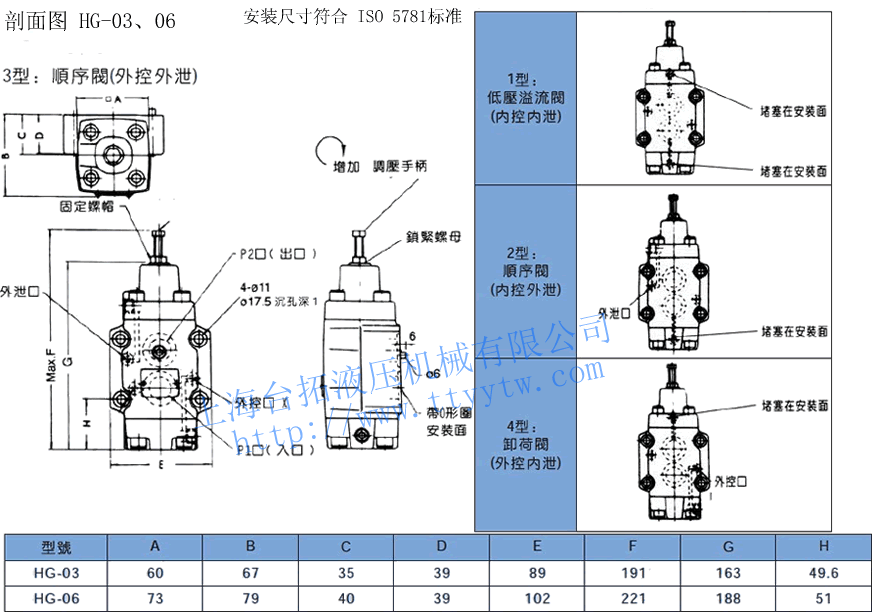

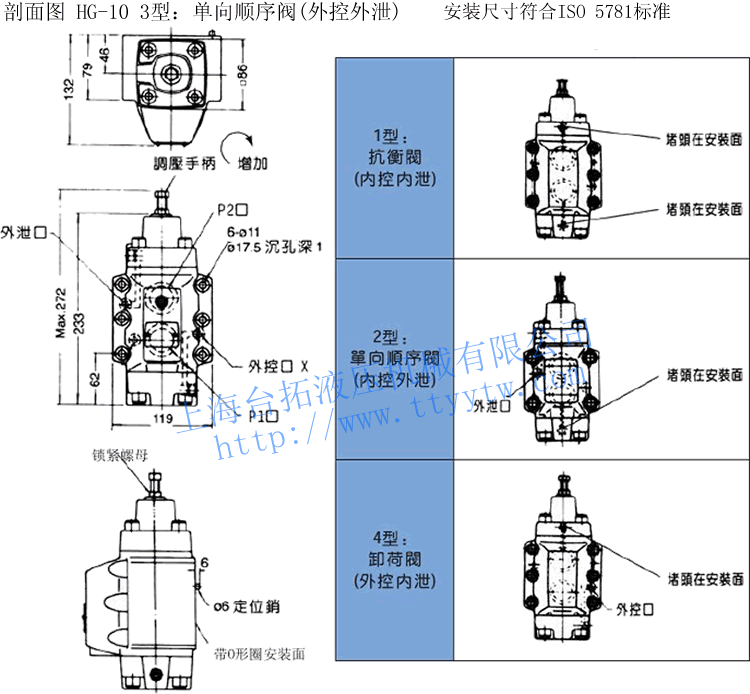

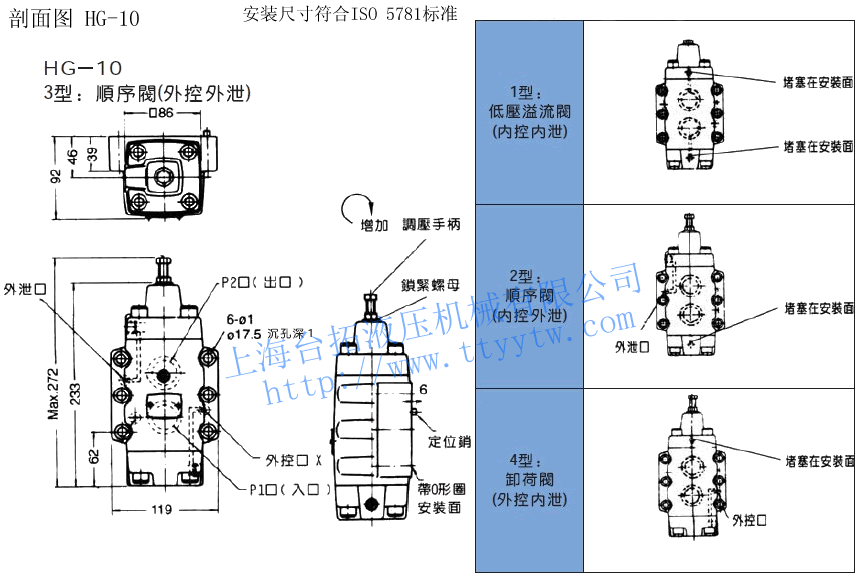

顺序阀抗衡阀卸荷阀HG-03,06剖面图下载 顺序阀抗衡阀卸荷阀HG-10剖面图下载
顺序阀抗衡阀卸荷阀HG-03,06剖面图下载 顺序阀抗衡阀卸荷阀HG-10剖面图下载

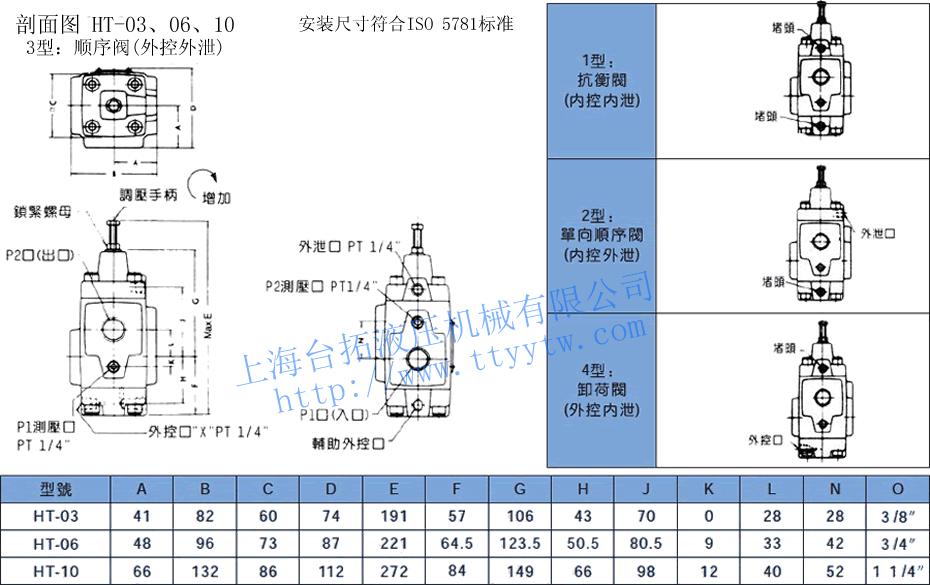

顺序阀抗衡阀卸荷阀HCT-03,06,10剖面图下载 顺序阀抗衡阀卸荷阀HT-03,06,10剖面图下载

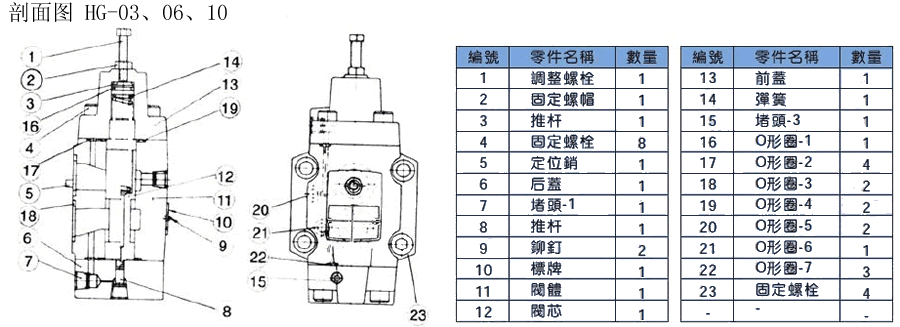

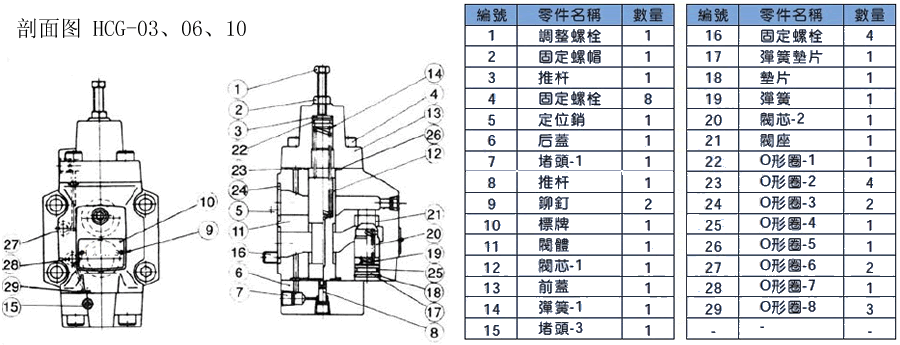

顺序阀抗衡阀卸荷阀HG-03,06,10剖面图下载 顺序阀抗衡阀卸荷阀HCG-03,06,10剖面图下载
顺序阀抗衡阀卸荷阀HG,HT,HCG,HCT安装底板

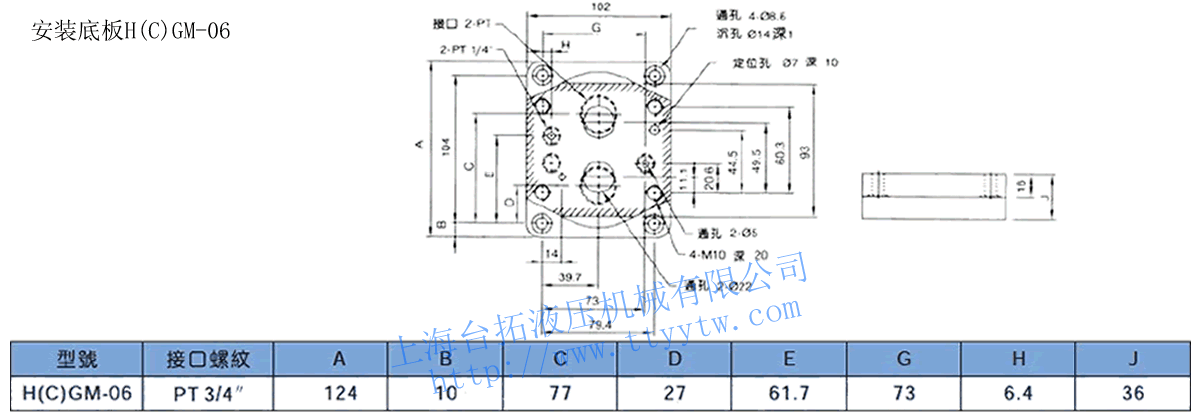

顺序阀抗衡阀卸荷阀H(C)GM-03安装底板下载 顺序阀抗衡阀卸荷阀H(C)GM-06安装底板下载

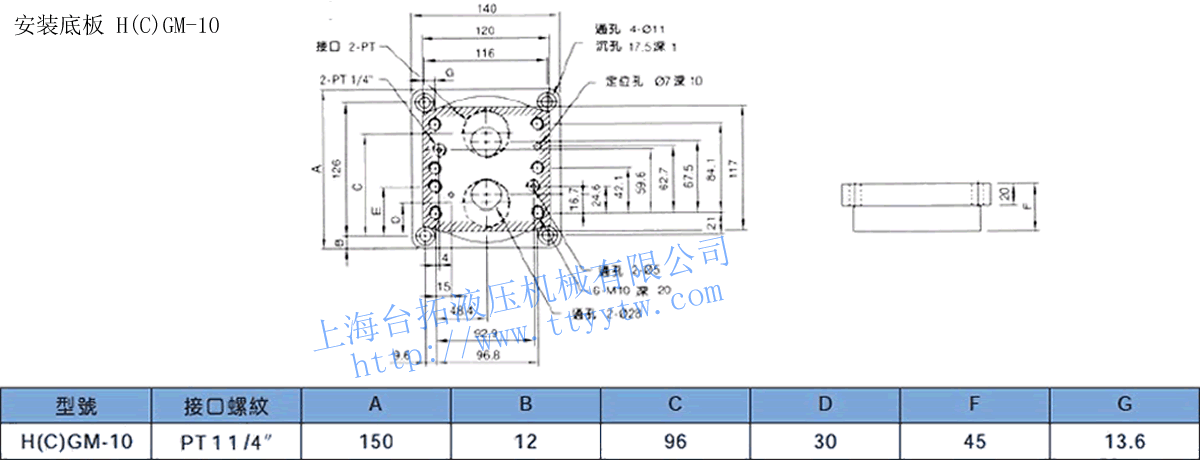

顺序阀抗衡阀卸荷阀H(C)GM-10安装底板下载
