配重阀NGR
产品型号：配重阀NGR
配重阀NGR
- 产品介绍
- 规格参数
配重阀NGR型号说明
NGR -G 03 -1 -E -32 阀代号 安装形式 公称通径 压力调节范围(bar) 泄油方式 设计号 配重阀 G：板式安装 03：10mm 1：7∼70
2：35∼140
3：70∼210E：外部泄油
无标记：内部泄油32 备注：外部泄油作为标准型，当回油口无背压(5bar)以下)时，也能使用内部泄油方式。2、需要更换泄油方式时，请参考型号说明进行。3、泄油口直接回油箱，为得到良好的减压性能，初级口和主油路压力差为5bar,泄漏量为600ml/min。
配重阀NGR规格表
型号 最高使用压力(bar) 压力调节范围(bar) 最大流量(ℓ/min) 安装阀板型号 安装螺丝 NGR-03 105 1：7∼70
2：35∼140

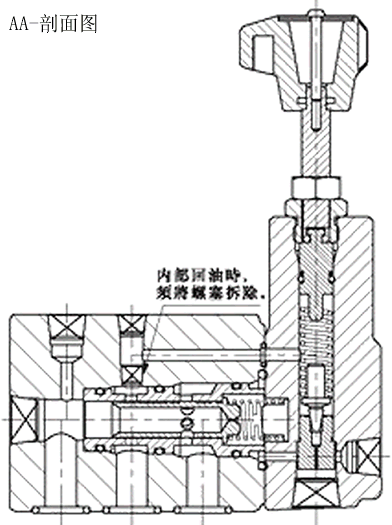

3：70∼21040 NGR-03M 4-M10×80L 配重阀NGR剖面图

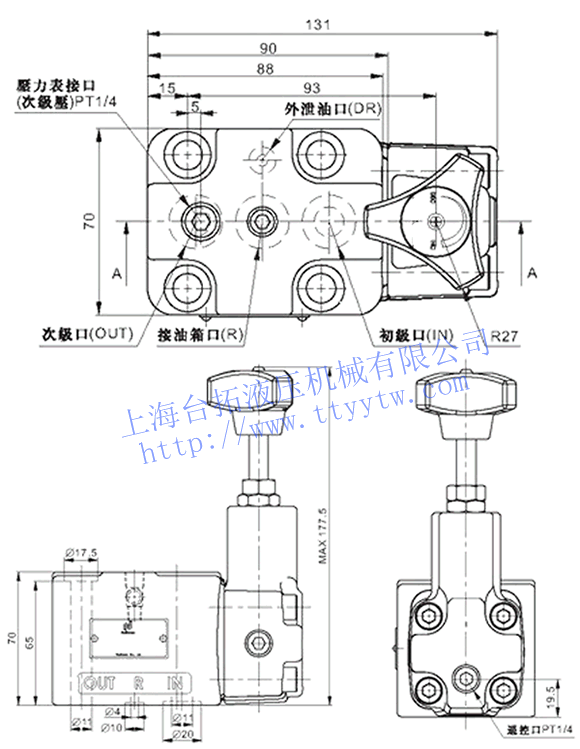

配重阀NGR安装尺寸图

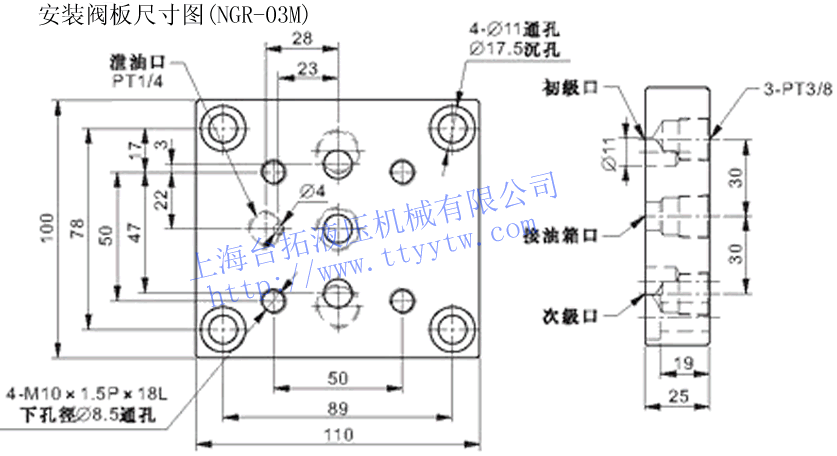

配重阀NGR安装阀板尺寸图
