减压阀RG,RCG
产品型号:减压阀RG,RCG
1、减压阀RG,RCG系列用来设定低于主回路的液压回路压力,控制口可进行遥控控制。
2、减压阀RG,RCG系列带单向伐的减压阀可使油流反向自由流动。
- 产品介绍
- 规格参数
减压阀RG,RCG系列型号说明
RC G -03 B 系列号码 安装型式 规格 压力调整范围MPa R:减压阀
RC:单向减压阀G-板式
T-管式03:10通径(3/8")
06:25通径(3/4")
10:32通径(1 1/4")见规格表 减压阀RG,RCG系列规格表
型号 最大流量ℓ/min 最高使用压力MPa 压力调整范围MPa 泄漏量ℓ/min 重量Kg 板式 管式 板式 管式 RG-03 RT-03 50 25 B:0.5-7
C:3.5~14
H:7-250.8 4.5 4.3 RCG-03 RCT-03 5.4 4.8 RG-06 RT-06 125 1 6.8 6.9 RCG-06 RCT-06 8.1 7.8 RG-10 RT-10 250 1.2 11.0 12.0 RCG-10 RCT-10 13.8 13.8 备注:1、减压阀RG,RCG系列泄漏量为前后压差20.5MPa时所测得的。2、减压阀RCG、RCT装有单向阀可使用于执行元件的A、B两孔,而RG、RT只能应用于回路中的P孔。3、减压阀RG,RCG系列调整调压受柄时,升压须顺时针方向慢慢调整,降压则相反方向,调压后务必锁定固定螺帽。4、减压阀RG,RCG系列泄油口必须在一个接近于大气压力的低背压下直接通油箱。

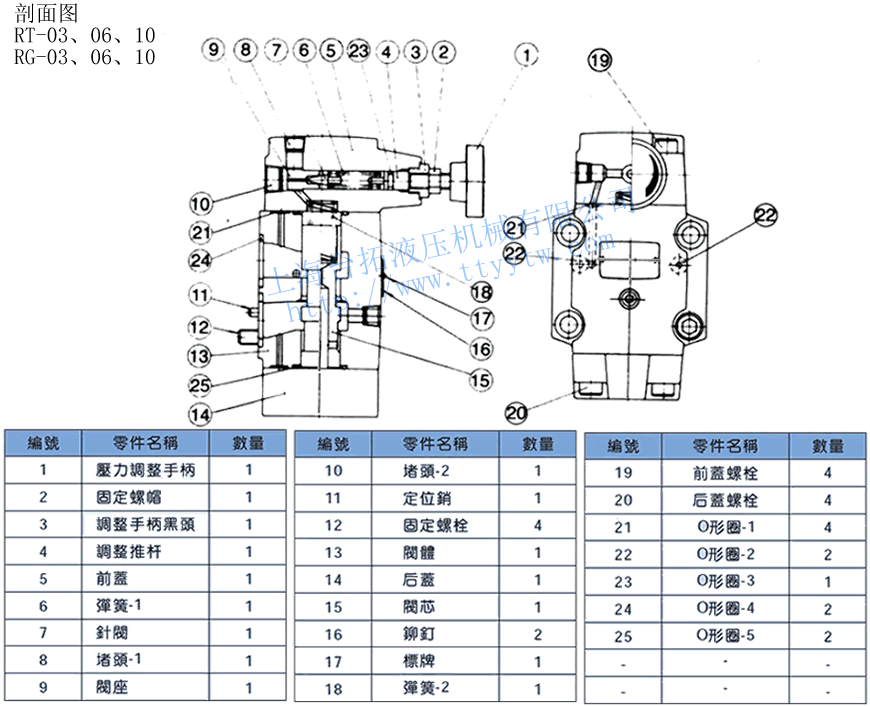

减压阀RG,RCG系列剖面图
减压阀RT/G-03,06,10剖面图下载 减压阀RCT/G-03,06,10剖面图下载
减压阀RG,RCG系列尺寸图

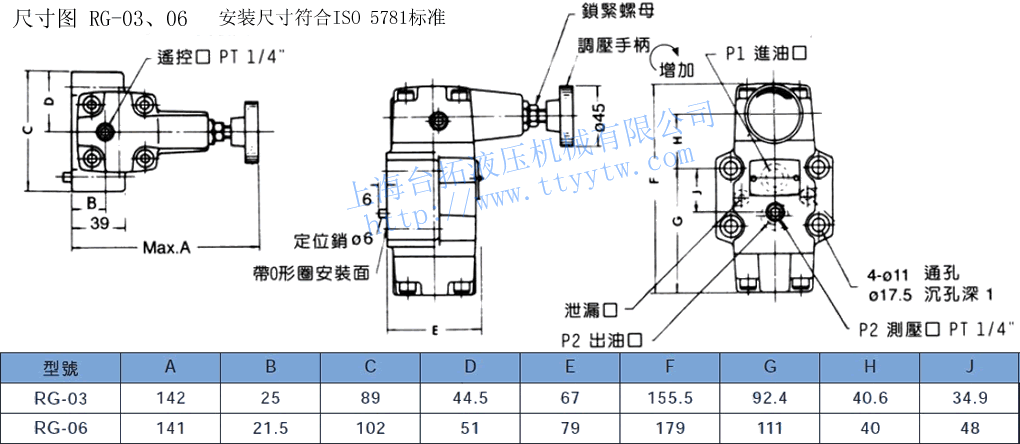

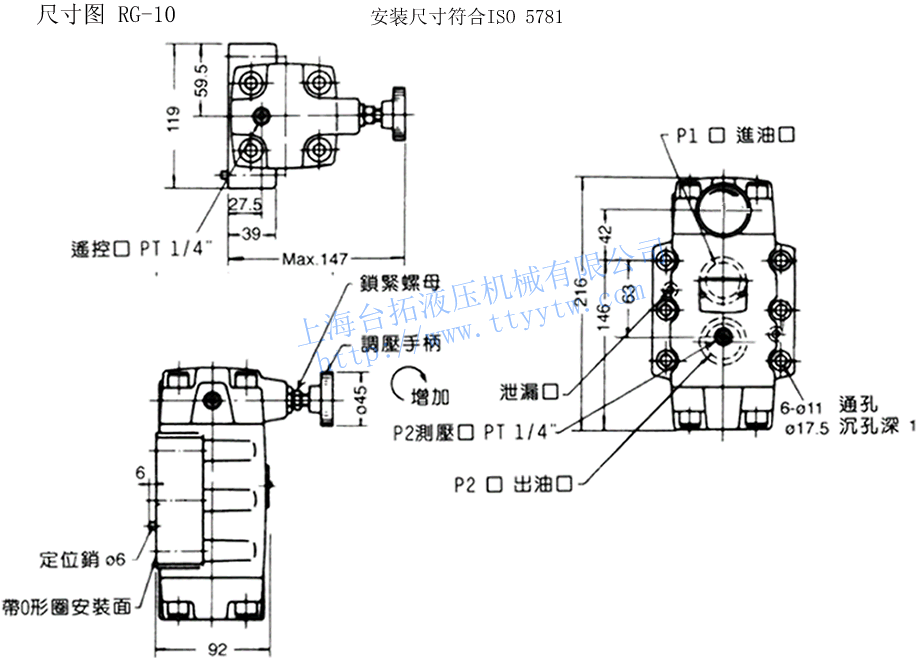

减压阀RG-03,06尺寸图下载 减压阀RG-10尺寸图下载

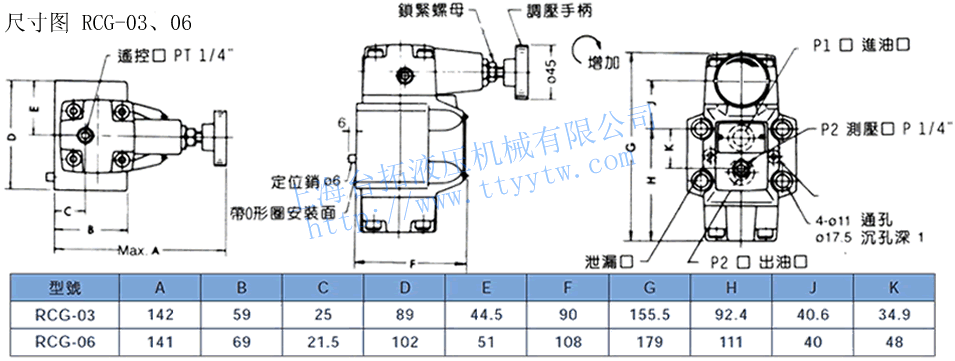

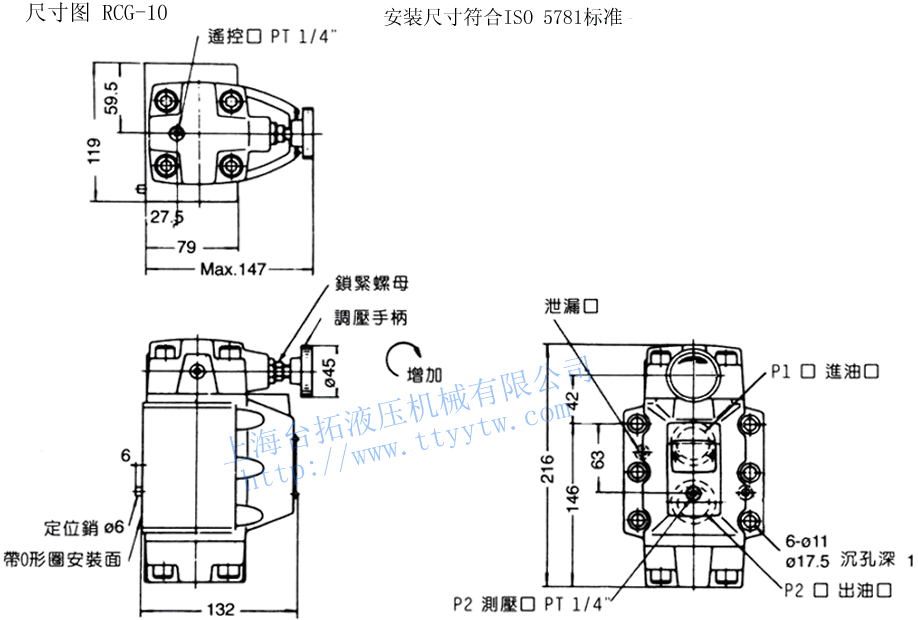

减压阀RCG-03,06尺寸图下载 减压阀RCG-10尺寸图下载

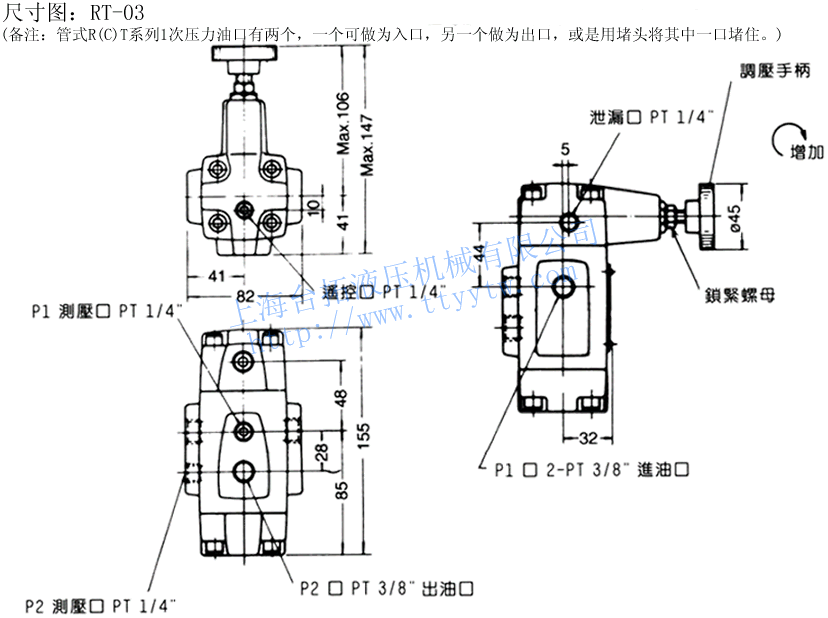

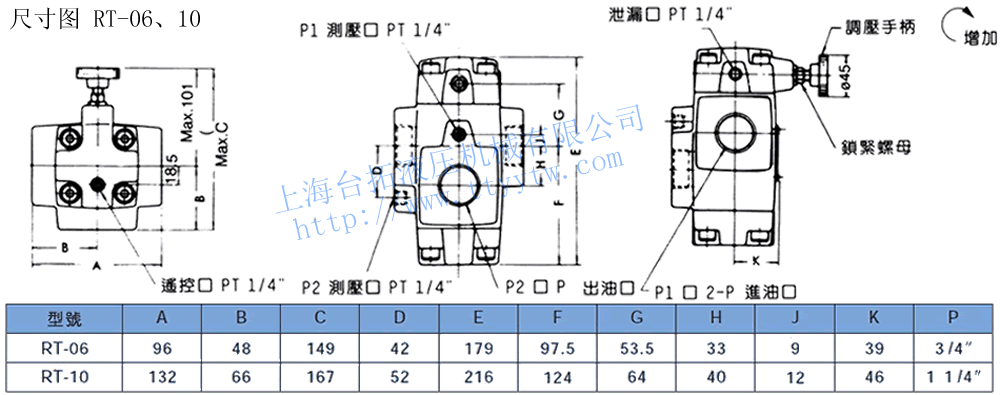

减压阀RT-03尺寸图下载 减压阀RT-06,10尺寸图下载

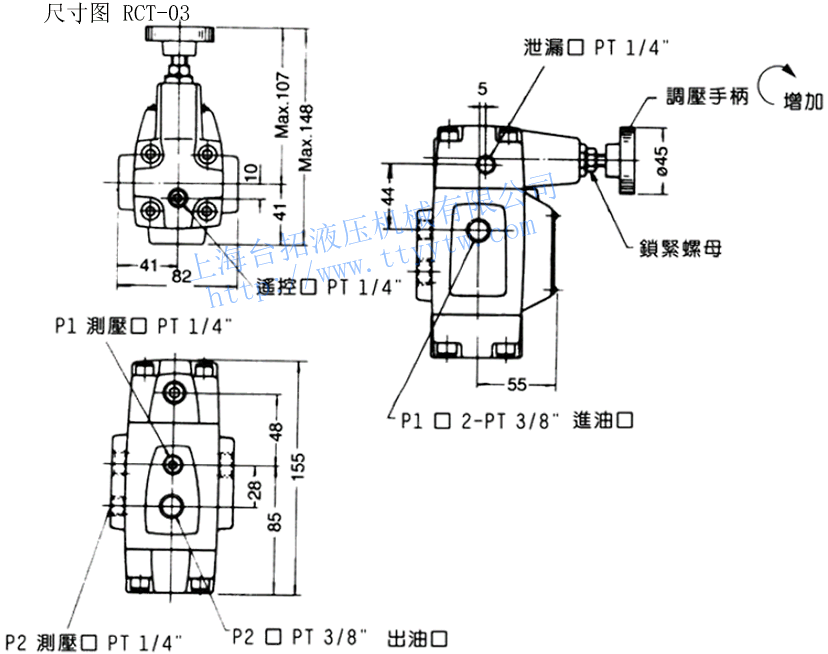

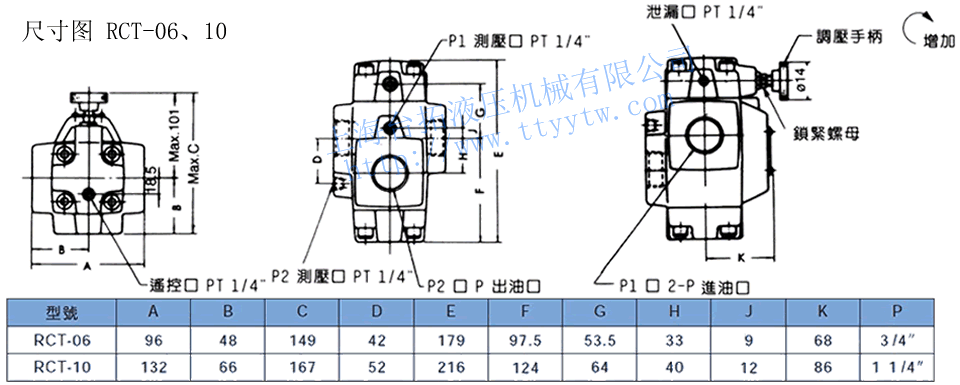

减压阀RCT-03尺寸图下载 减压阀RCT-06,10尺寸图下载
减压阀RG,RCG系列安装底板

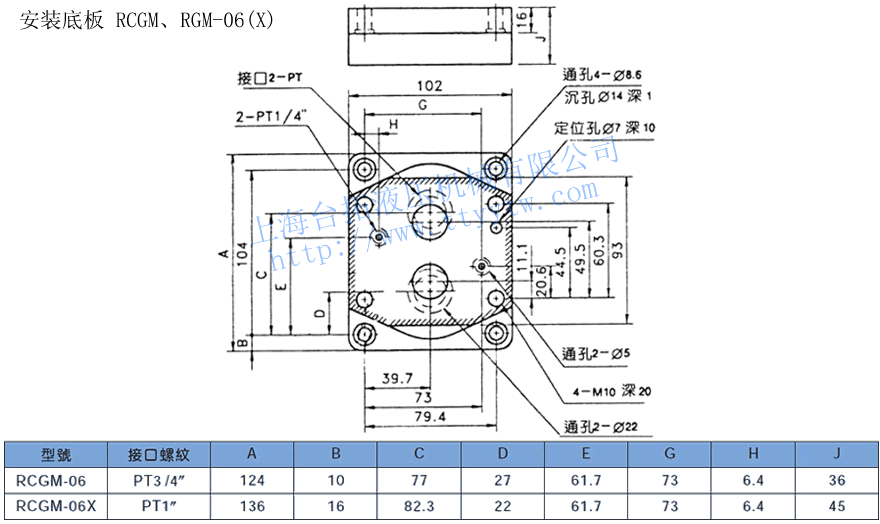

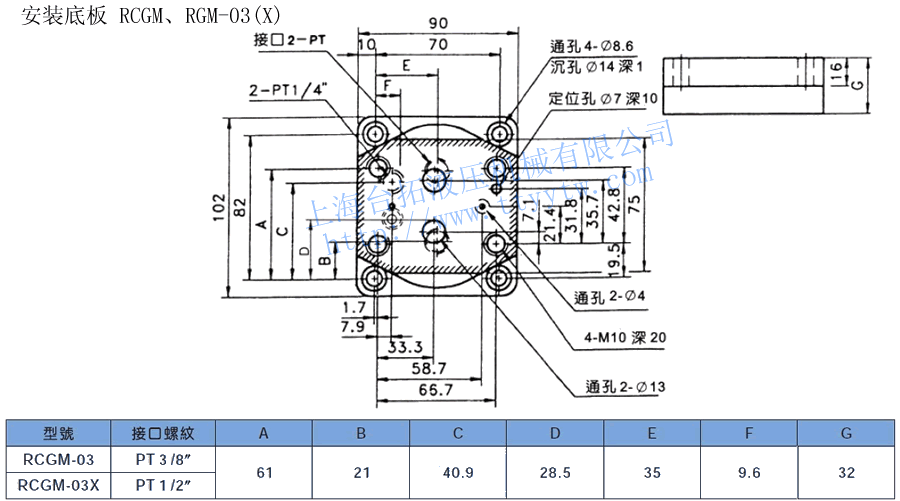

减压阀RCGM RGM 03(X)安装底板下载 减压阀RCGM RGM 06(X)安装底板下载

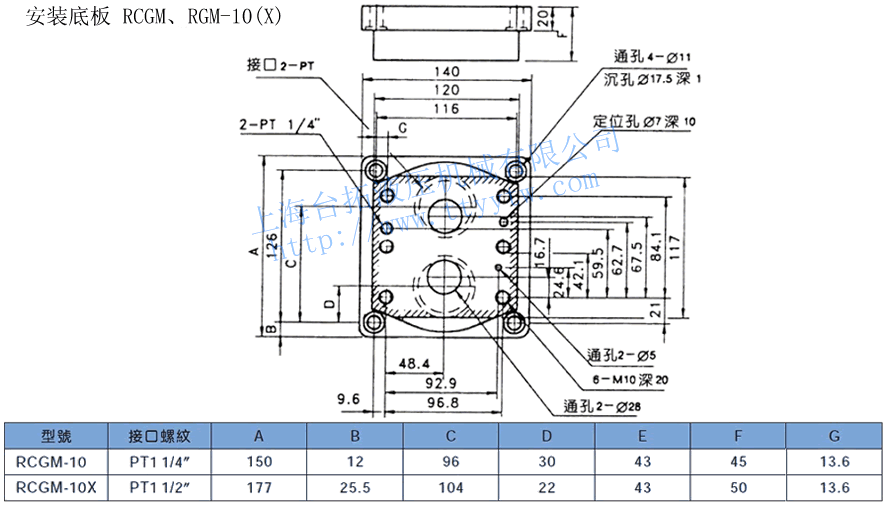

减压阀RCGM RGM 10(X)安装底板下载
