电磁控制溢流阀BSG/T
产品型号：电磁控制溢流阀BSG/T
1、电磁控制溢流阀BSG,BST由先导式溢流阀和电磁阀组合而成，用于系统卸荷或多段压力控制。
2、电磁控制溢流阀BSG,BST用不同位数和机能的电磁阀，可实现多种功能。(由于电磁阀直接安装在溢流阀上，与溢流阀的泄油连接，它们之间没有配管，泵的压力还可以靠一个作用于电磁阀的电信号而遥控卸荷，或靠连接先导溢流阀到该电磁阀口而得到调节使系统得到二或三段压力控制。
- 产品介绍
- 规格参数
电磁控制溢流阀BSG,BST型号说明
BS G -03 -1PN -1 -A220 -A -31 系列
号码安装方式 阀规格 压力调整方式 压力调整范围MPa 线圈电压 接线方式 设计号 电磁
溢流阀G：板式安装
T：管式安装03：3/8"(只有板式)
06：3/4"
10：1-1/4"1PN：常开式
1NP：常闭式
2P：两段式调整压力
2PN：两段式调整压力加常开式
3P：三段式调整压力1：0.5∼7.0
2：3.5∼14.0
3：7.0∼25.0交流：A220=A220V/50HZ
&A240V/60HZ
A110=A110V/50HZ
&A120V/60HZ
直流：D24=D24V
D12=D12VA：插座式
B：接线盒式30：标准型
31：整体压力电磁控制溢流阀BSG,BST规格表
型号 最大压力MPa 压力调整范围MPa 最大流量ℓ/min 重量 Kg BSG-03-*-* BST-03-*-* 25 B：0.7-7.0
C：3.5-14.0
H：7.0-25.0100 8.9 8.9 BSG-06-*-* BST-06-*-* 200 9.1 7 BSG-10-*-* BST-10-*-* 400 14.0 7.9 电磁控制溢流阀BSG,BST尺寸图

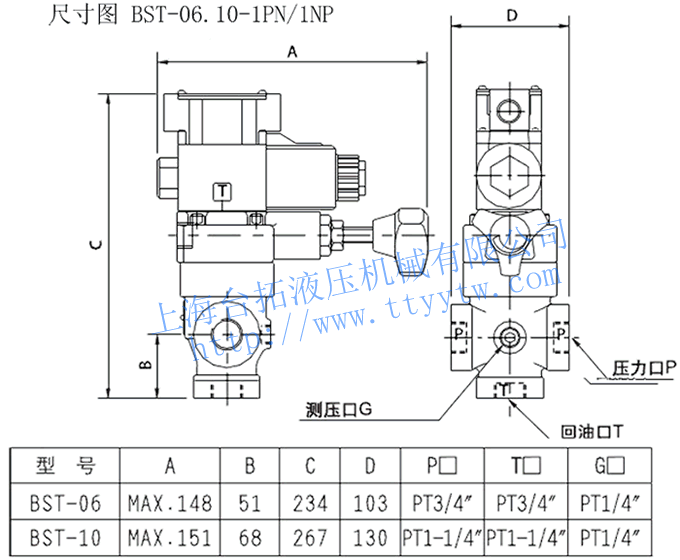

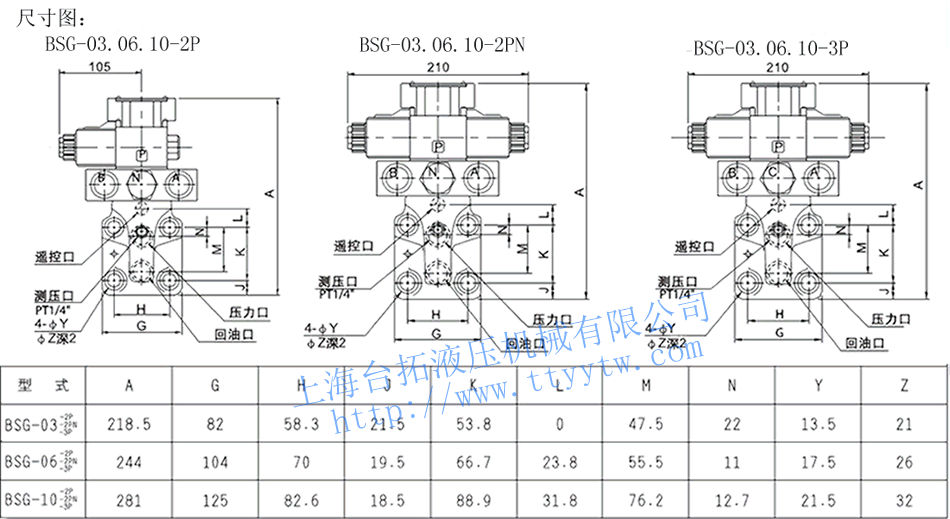

电磁控制溢流阀BSG-03,06,10-2P/2PN/3P尺寸图下载 电磁控制溢流阀BST-06,10-1PN/1NP尺寸图下载

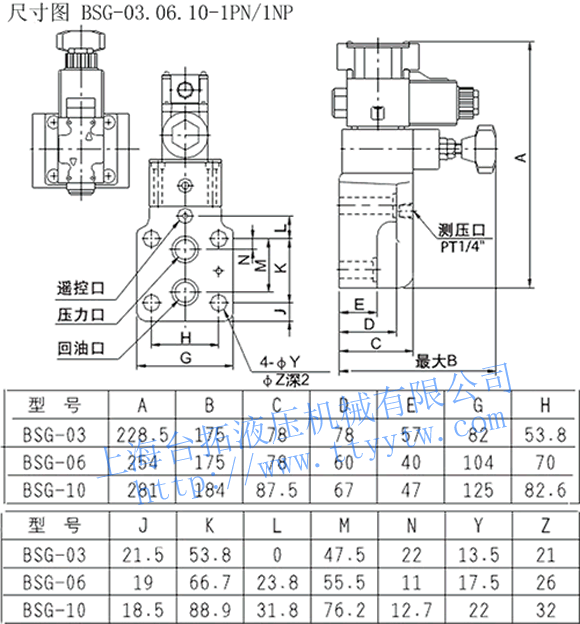

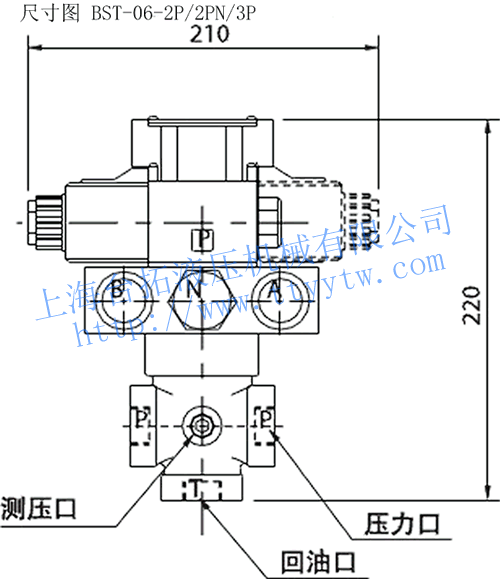

电磁控制溢流阀BST-06-2P/2PN/3P尺寸图下载 电磁控制溢流阀BSG-03,06,10-1PN/1NP尺寸图下载
