电磁溢流阀BSG/BST
产品型号：电磁溢流阀BSG/BST
1、电磁溢流阀BSG,BST由先导式溢流阀和电磁阀组合而成，用于系统卸荷或多段压力控制。
2、电磁溢流阀BS系列用不同位数和机能的电磁阀，可实现多种功能。(由于电磁阀直接安装在溢流阀上，与溢流阀的泄油连接，它们之间没有配管，泵的压力还可以靠一个作用于电磁阀的电信号而遥控卸荷，或靠连接先导溢流阀到该电磁阀口而得到调节使系统得到二或三段压力控制)。
- 产品介绍
- 规格参数
电磁溢流阀BSG,BST型号说明
BS G -06 H -2B2 -A2 5 -D5 -2P 系列 安装型式 公称口径 压力调节范围Mpa 控制型式 线圈型式 频率 接线盒形式 多段压力控制 电磁
溢流阀G：板式
T：管式03
06
10B：1-7
C：3.5-14
H：7-25参照
控制型式A1：AC110V
D1：DC12V
A2：AC220V
D2：DC24V
A3：AC380V5：50HZ
6：60HZ
(直流省略)D4：接线盒式
D5：插头式-：单段压力
2P：两段压力控制
3P：三段压力控制电磁溢流阀BSG,BST规格表
型号 最高使用压力MPa 压力调整范围MPa 最大流量ℓ/min 重量 Kg 板式 管式 板式 管式 BSG-03 BST-03 25 B：1-7
C：3.5-14

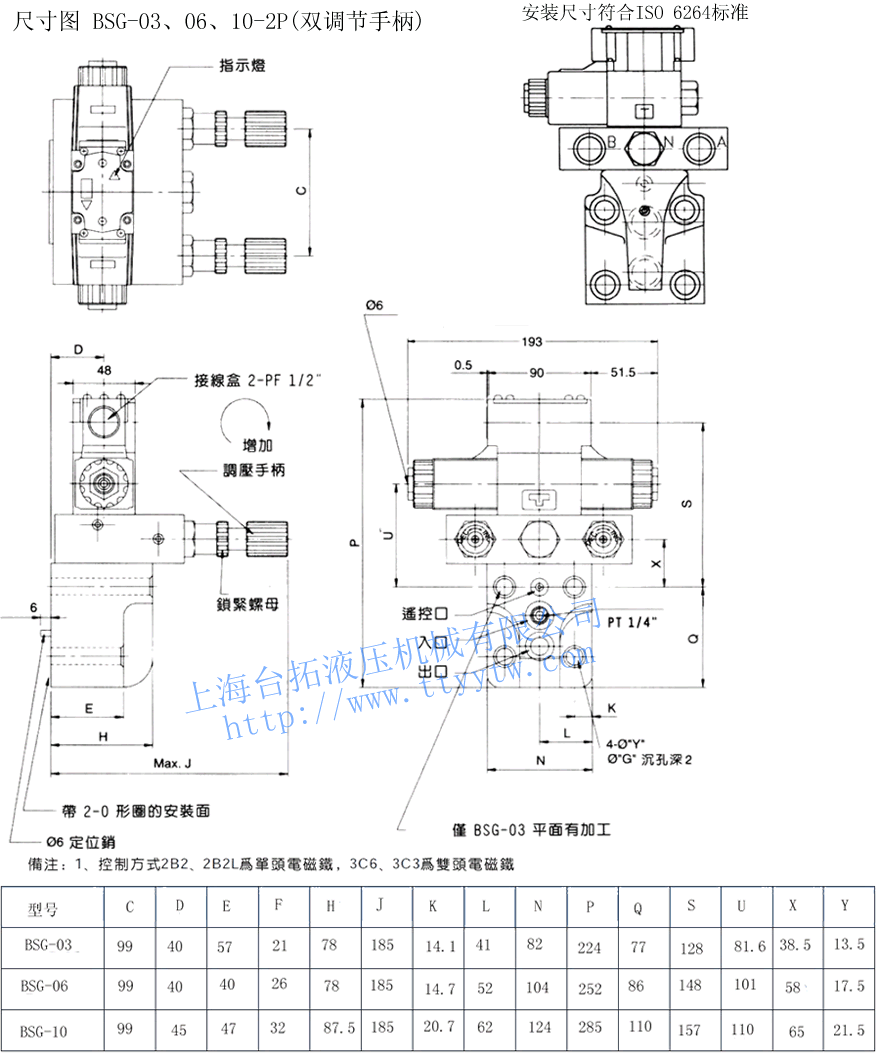

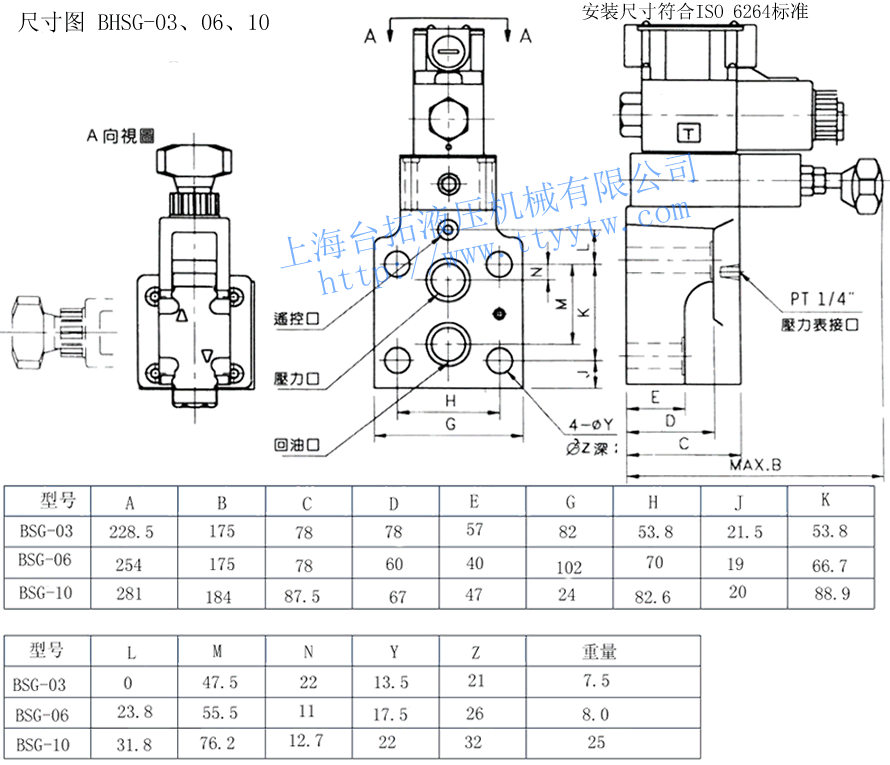

H：7-25100 7.1 6.5 BSG-06 BST-06 200 8.0 7.4 BSG-10 BST-10 400 11.3 11.1 BSG-03-2P - 100 10.0 - BSG-03-3P - 100 10.0 - BSG-06-2P BST-06-2P 200 11.0 9.0 BSG-06-3P BST-06-3P 200 11.0 9.0 SBSG-03 - 100 6.3 - SBSG-06 - 200 7.2 - SBSG-03-2P - 100 10.8 - SBSG-06-2P - 200 11.7 - 电磁溢流阀BSG系列尺寸图
