节流阀SR系列
产品型号：节流阀SR系列
1、节流阀,单向节流阀SR系列通过调节油液，流经油路的横截面积，控制通过流量，适用于回路中随压力变动而允许少量流量变动的情况。
2、节流阀,单向节流阀SR系列带单向阀的节流阀，单方向调整流量，反方向可自由流动，不受节流控制。
3、节流阀,单向节流阀SR系列安装尺寸符合ISO 5781标准(板式)。
- 产品介绍
- 规格参数
节流阀,单向节流阀SR系列型号说明
SR C G -03 系列号 带单向阀 安装型式 阀规格 节流阀系列 无标记：节流阀
C：单向节流阀G：板式安装
T：管式安装03：3/8"
06：3/4"
10：1-1/4"节流阀,单向节流阀SR系列规格表
型号 最高使用压力 MPa 最大流量 ℓ/min 重量kg 管式 板式 SRT-03 SRG-03 25 30 1.4 1.5 SRCT-03 SRCG-03 1.5 1.5 SRT-06 SRG-06 80 2.6 2.7 SRCT-06 SRCG-06 3.5 4.4 SRT-10 SRG-10 200 6.1 5.2 SRCT-10 SRCG-10 7.4 8.1 节流阀,单向节流阀SR系列剖面图

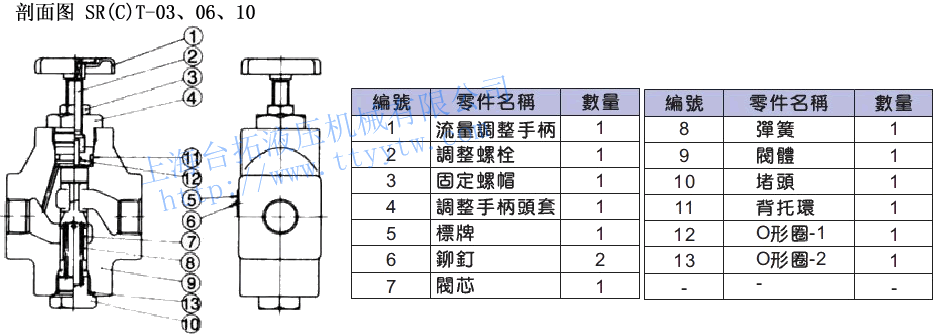

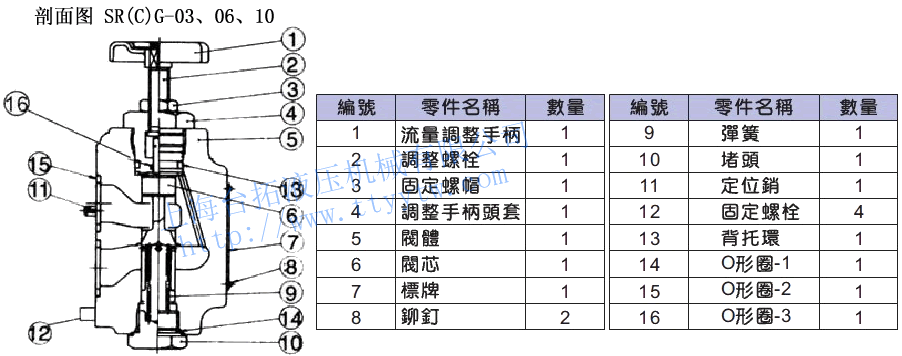

节流阀,单向节流阀SR(C)T-03,06,10剖面图下载 节流阀,单向节流阀SR(C)G-03,06,10剖面图下载
节流阀,单向节流阀SR系列尺寸图

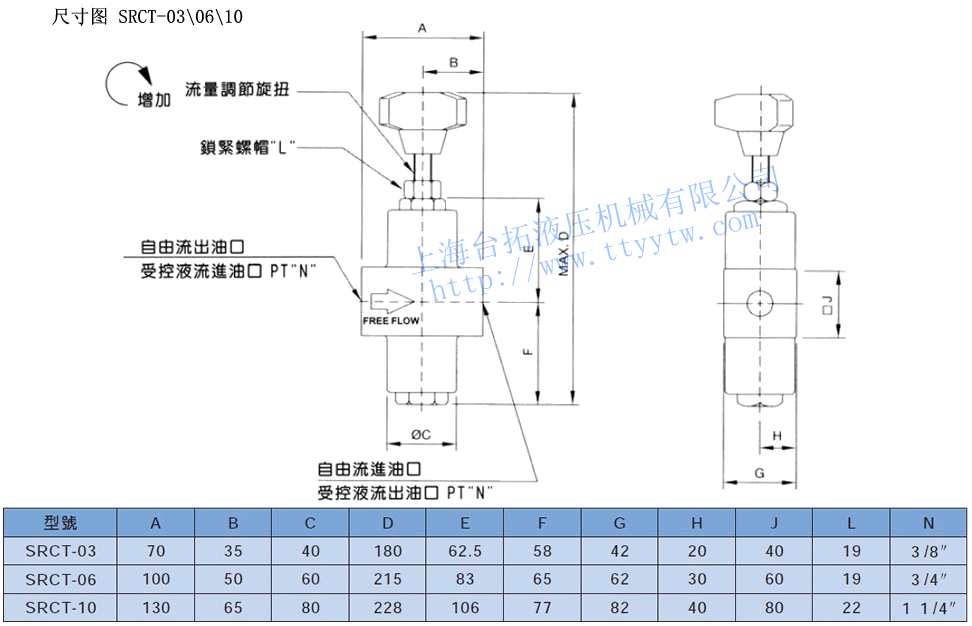

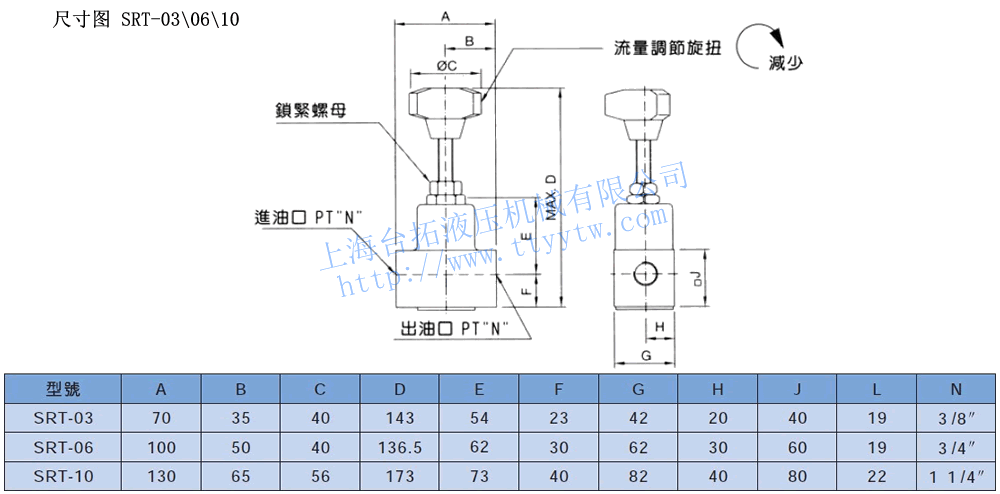

节流阀SRT-03,06,10尺寸图下载 单向节流阀SRCT-03,06,10尺寸图下载

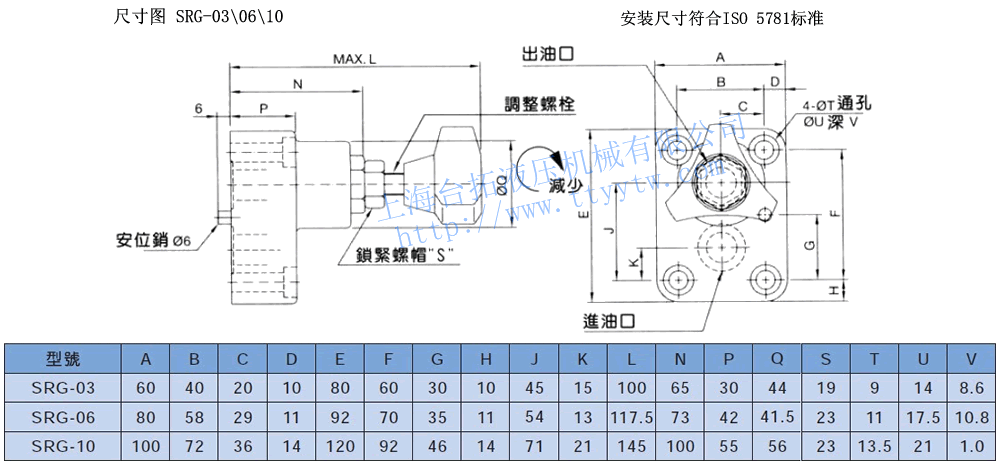

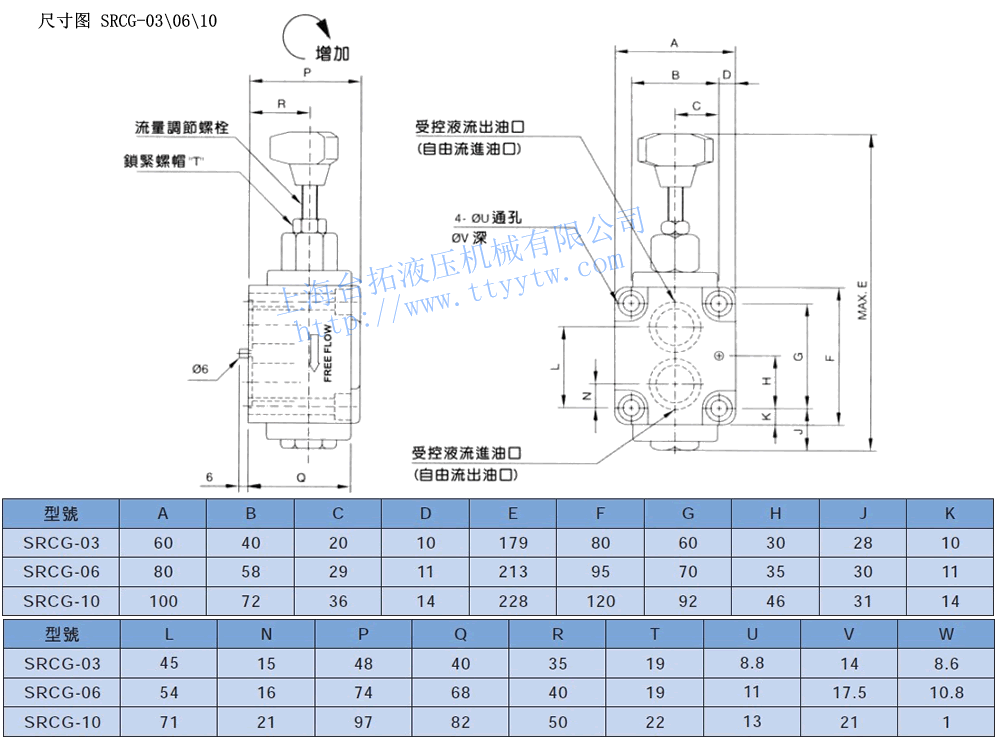

节流阀SRG-03,06,10尺寸图下载 单向节流阀SRCG-03,06,10尺寸图下载

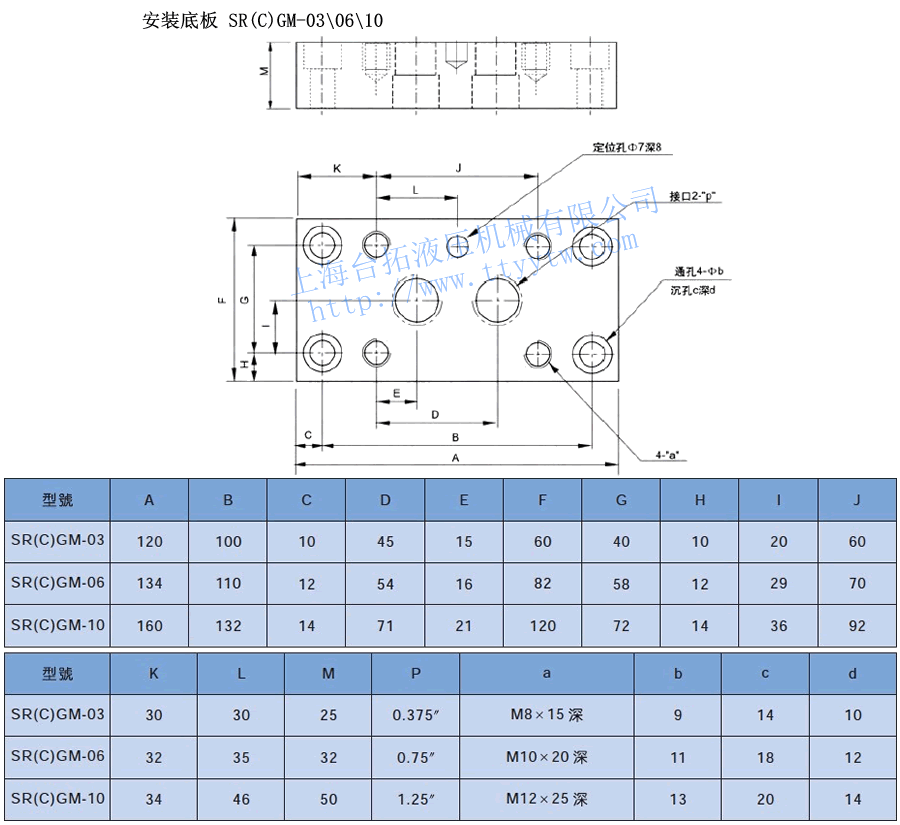

节流阀,单向节流阀SR系列安装底板
