压力补偿流量阀QC-06
产品型号：压力补偿型流量控制阀QC-06
1、压力补偿型流量控制阀QC-06可与GQ叠加板组合成叠加式单向调速阀。
2、压力补偿型流量控制阀QC-06可与快慢速叠加板组成快慢速阀，因节流口采用薄壁小孔结构基本上保证流量与温度变化无关。
3、压力补偿型流量控制阀QC-06这类阀通常内装单向阀，以便反向自由流动。
4、压力补偿型流量控制阀QC-06旋转微调螺母即可调节流量大小，顺时针转动增大节流效果(通流口减小)。
5、压力补偿型流量控制阀QC-06流量(同型号有关)：1.5、6、11、16、24ℓ/min。
6、压力补偿型流量控制阀QC-06是带有压力补偿器的流量控制阀，即流量与压力变化无关。
- 产品介绍
- 规格参数
压力补偿型流量控制阀QC-06型号说明
QC -06 -6 V 系列号码 通径 流量 ℓ/min 不带单向阀 压力补偿型流量阀 06通径
ISO/Cetop 031：1.5
6：6
11：11
16：16
24：24无标记：带单向阀 压力补偿型流量控制阀QC-06规格表
液压符号
阀型号 QC-06/1 QC-06/6 QC-06/11 QC-06/16 QC-06/24 最大设定流量(ℓ/min) 1.5 6 11 16 24 最小设定流量(ℓ/min) 50 单顶阀B→A最大流量(ℓ/min) 24 调节压差△P(MPa) 0.3 0.3 0.5 0.65 0.8 A口最大流量(ℓ/min) 24 最大压力(MPa) 25 压力补偿型流量控制阀QC-06主要特性

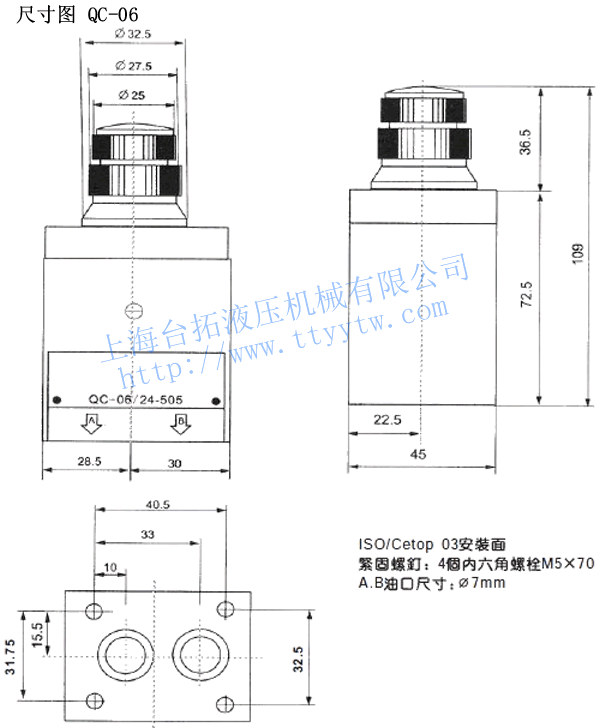

装配位置 任意位置 安装界面 表面粗糙度Ra0.4，平面度0.01/100(ISO1101) 环境温度 -20℃∼70℃ 油液种类 符合ISO51524...535的液压油 推荐粘度 40℃时，粘度为15∼100mm²/s(ISO VG 15∼100) 油液清洁度 符合ISO19/16S标准，建议用25μm、β≥75的进油过滤器 油液温度 T≤80℃，在T≥60℃时，选用/PE密封。 压力补偿型流量控制阀QC-06尺寸图
