比例方向阀DPG-03
产品型号：超高响应电液比例方向阀DPG-03
超高响应电液比例方向阀DPG-03
- 产品介绍
- 规格参数
超高响应电液比例方向阀DPG-03订购型号
液压符号 最大线圈耗电
功率A/VA压力降bar 额定流量ℓ/min 额定最高压力bar 净重Kg 订购型号 QA QB
3.7/60 5 32 32 PAB：315
T：2508 DPG-03-3C2-32 63 63 DPG-03-3C2-63
3.7/60 5 32 32 AB：315
T：2508 DPG-03-3C40-32 63 63 DPG-03-3C40-63
2.7A/25W：35W
3.7A/50W：60WDPG-03 0.3 专属配套控制器
DPE-120超高响应电液比例方向阀DPG-03特性表
概 述 结构
滑轴式 作动方式 比例电磁铁，带位移控制 连接方式 板式，安装孔钻结构符合 NG 10 ISO 4401+L泄油孔 安装位置 可选 允许环境温度 -20∼+50℃ 液 压 压力介质 液压油符合 DIN 51 524...535，若使用其他介质，请先洽询 粘度-推荐值
-最大允许值20∼100mm²/s
10∼800mm²/s压力介质温度 -20∼+80℃ 过滤精度
与工作可靠性及使用允许污染等级的压力介质符合 NAS 1638 采用过滤器 Bx=75 8 X=10 9 20 10 25 油流方向 参考液压符号 额定流量(在Δp=5bar) 32ℓ/min 63ℓ/min(每个通路管道) 内漏/节流棱边(在阀锋缘处)
(Δp=5bar)
内漏/泄油口
最高工作压力 油孔P，A，B：315bar 油孔T：250bar 油孔L：≤2bar 电 气 暂载率循环期间(环境因素) 100% 防护等级 符合IP 65 DIN 40 050和 IEC 14 434/5 电磁线圈插头 插头符合 DIN 43 650/ISO 4400 位置传感器连接器 专用连接器 电磁线圈电流 最大3.7A 线圈电阻R20 2.5Ω 在100%负荷和工作温度时，最大压力消耗 最大60 VA 静态/动态 迟滞 ≤0.75% 重覆精度 ≤0.5% 制造公差 ≈10% 响应时间 100%信号变化
10%信号变化≈50 ms
≈20 ms备注：所有特性值为结合比例阀控制器DPE-120情况。

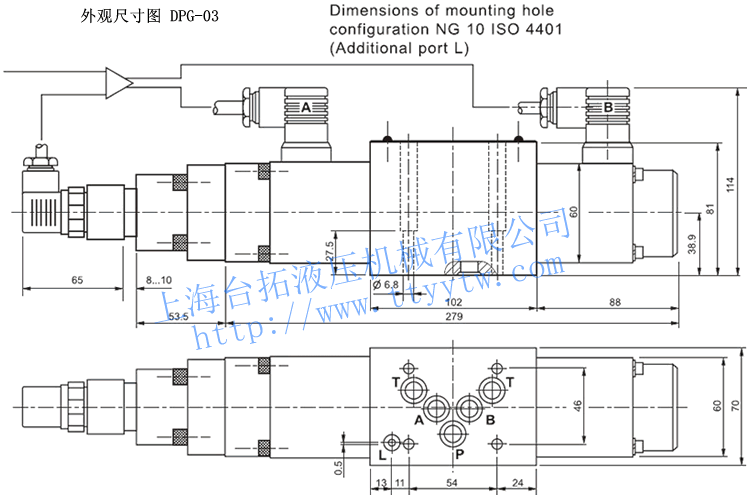

超高响应电液比例方向阀DPG-03外观尺寸图
