超高响应电液比例流量阀QPG-03订购型号

液压符号	最大线圈耗电功率A/VA	额定压力bar	额定流量ℓ/min	重量kg	型号
	3.7/60	P，A，B：315 T：250	16	7.0	QPG-03-16
			32		QPG-03-32
			63		QPG-03-63
	2.7A/25W：max.35W 3.7A/50W：max.60W	QPG-03		0.2	专属配套控制器QPE-104

备注：装配螺栓:4-M6×35 扭矩：13-16Nm

超高响应电液比例流量阀QPG-03特性表

概 述
结构	滑轴式
作动方式	比例电磁铁，带位移控制
连接方式	板式，安装孔钻结构符合 NG 10 ISO 4401+L泄油孔
安装位置	水平装置较佳
允许环境温度	-20∼+50℃
液 压
压力介质	液压油符合 DIN 51 524...535，若使用其他介质，请先洽询
粘度-推荐值     -最大允许值	20∼100mm²/s 10∼800mm²/s
压力介质温度	-20∼+80℃
过滤精度 与工作可靠性及使用	允许污染等级的压力介质符合 NAS 1638				采用过滤器 Bx=75
	8				X=10
	9				20
	10				25
油流方向	参考液压符号
额定流量(在Δp=5bar)	16ℓ/min	32ℓ/min	63ℓ/min(每个通路管道)
内漏/节流棱边(在阀锋缘处) lm=0(Δp=100bar)
最高工作压力	油孔P，A，B：315bar 油孔T：250bar 油孔L：≤2bar
电 气
暂载率循环期间(环境因素)	100%
防护等级	符合IP 65 DIN 40 050和 IEC 14 434/5
电磁线圈插头	插头符合 DIN 43 650/ISO 4400
位置传感器连接器	专用连接器
电磁线圈电流	最大3.7A
线圈电阻R20	2.5Ω
在100%负荷和工作温度时，最大压力消耗	最大60 VA
静态/动态
迟滞	≤0.3%
重覆精度	≤0.2%
制造公差	≈10%
响应时间 100%信号变化          10%信号变化	≈25 ms ≈15 ms

备注：所有特性值为结合比例阀控制器QPE-104情况。

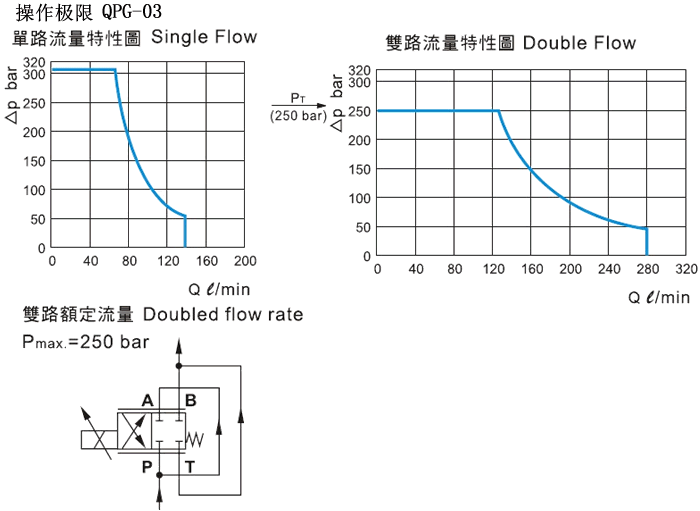

超高响应电液比例流量阀QPG-03操作极限

超高响应电液比例流量阀QPG-03操作极限下载

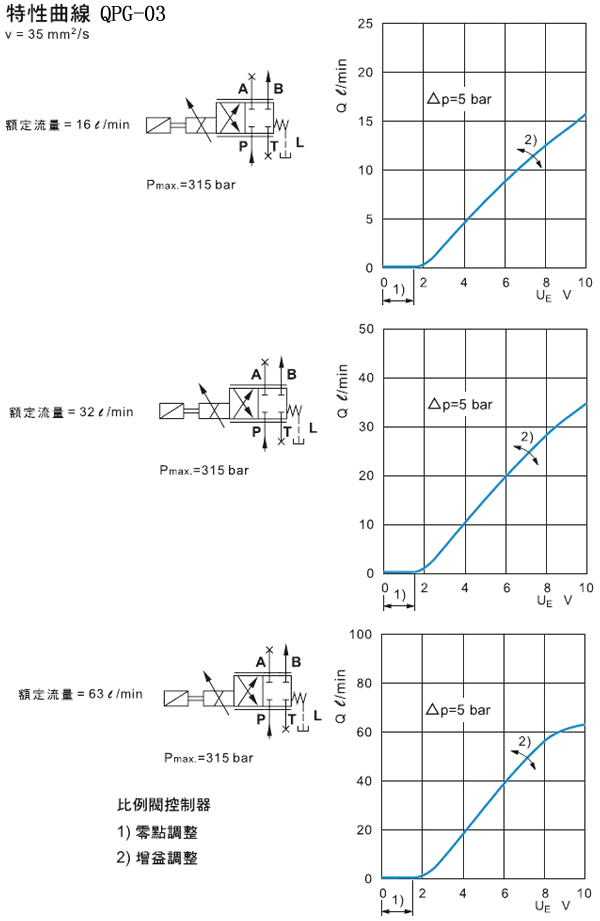

超高响应电液比例流量阀QPG-03特性曲线

超高响应电液比例流量阀QPG-03特性曲线下载

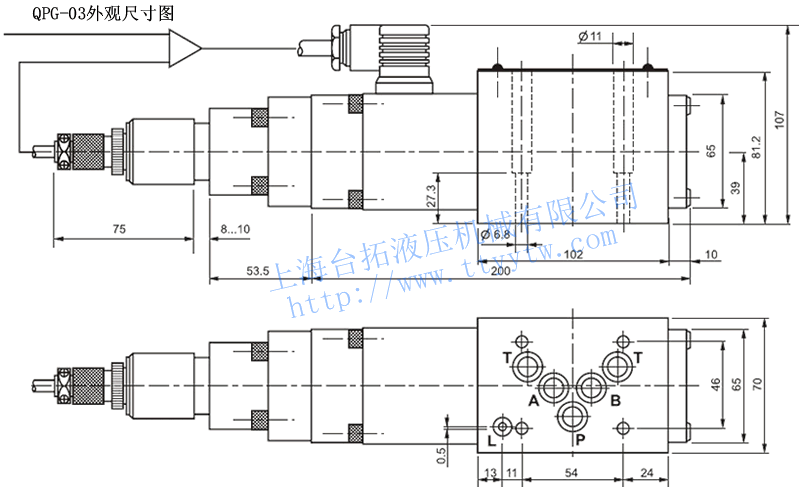

超高响应电液比例流量阀QPG-03外观尺寸图

超高响应电液比例流量阀QPG-03外观尺寸图下载

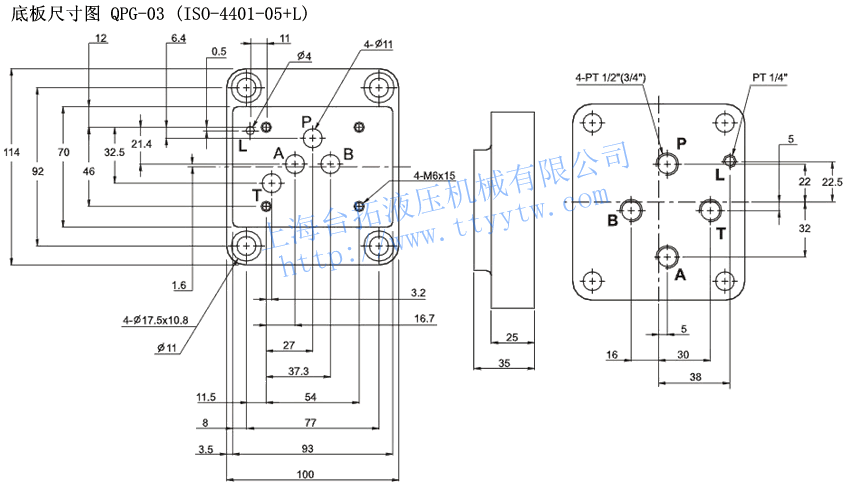

超高响应电液比例流量阀QPG-03底板尺寸图

超高响应电液比例流量阀QPG-03底板尺寸图下载
