比例式减泄压阀FPG-02
产品型号:比例式减泄压阀FPG-02
电液比例式减泄压阀FPG-02
- 产品介绍
- 规格参数
电液比例式减泄压阀FPG-02订购型号
液压符号 最大线圈耗电功率A/VA max 最大流量ℓ/min 额定压力范围bar 净重Kg 订购型号 0.8/25(RL=22Ω) 40
P-A
A-T0∼75 2.3 FPG-02-75 0∼175 FPG-02-175 0∼310 FPG-02-310 30VA FPG-02 0.2 专属配套控制器
FPE-081装配螺栓:4-M5×45 扭矩:6-8Nm。最小设定压力0bar或在T孔压力。
电液比例式减泄压阀FPG-02特性表
概 述 结构,导引段
锥阀式 结构,主段 滑轴式 作动方式 比例电磁铁,不带位移控制 连接方式 板式,安装孔钻结构符合 NG 6 ISO 4401 安装位置 可选 允许环境温度 -20∼+50℃ 液 压 压力介质 液压油符合 DIN 51 524...535,若使用其他介质,请先洽询 粘度-推荐值
-最大允许值20∼100mm²/s
10∼800mm²/s压力介质温度 -20∼+80℃ 过滤精度
与工作可靠性及使用允许污染等级的压力介质符合 NAS 1638 采用过滤器 Bx=75 8 X=10 9 20 10 25 油流方向 参考液压符号 A口额定压力 75bar 175bar 310bar 310bar A口最低压力 0 bar (相对压力)或T孔压力 P口入口压力 min. Pp=Pa=5bar 最高工作压力 油孔A,B:315bar 油孔T:250bar(B孔堵住) 内部控制油流量 大约0.6ℓ/min(控制) 流量 最大40ℓ/min 电 气 暂载率循环期间(环境因素) 100% 防护等级 符合IP 65 DIN 40 050 电磁线圈插头 插头符合 DIN 43 650/ISO 4400 位置传感器连接器 专用连接器 电磁线圈电流 0.8A 线圈电阻R20 22Ω 在100%负荷和工作温度时,最大压力消耗 最大25 VA 静态/动态 迟滞 ≤4% 重覆精度 ≤10% 制造公差 ≈10% 响应时间 100%信号变化
10%信号变化ON:200 ms
ON:≤250 ms备注:所有特性值为结合比例阀控制器FPE-081情况。

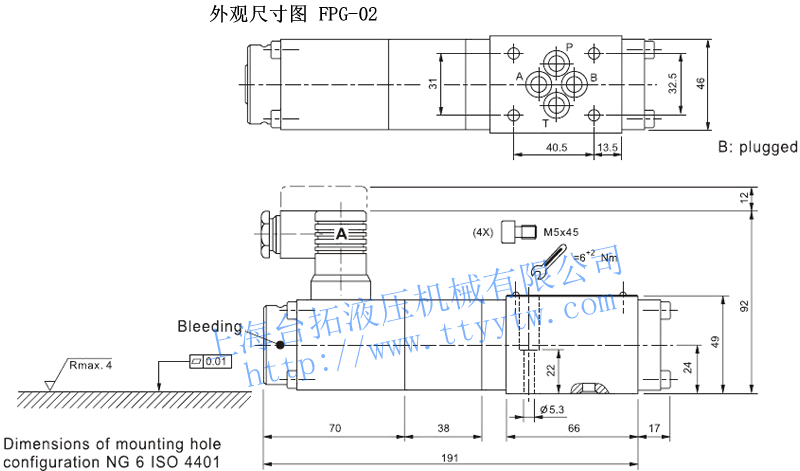

电液比例式减泄压阀FPG-02外观尺寸图
