压力流量复合阀EFRDC
产品型号：比例压力流量复合阀EFRDC
1、比例压力流量复合阀EFRDC将比例节流阀与带有安全阀和电磁方向阀的定差溢流阀安装在一个主阀体内，提供压力与流量的比例控制，增加了对外部的压力阀进行比例压力调节的功能。主要功能包括：内部比例压力调节、系统压力低压卸荷、外部压力阀比例压力控制。
- 产品介绍
- 规格参数
比例压力流量复合阀EFRDC型号说明
EFRDC -G 03 -125 -2 -8 -20 型号 安装型式 公称通径 最大通过流量(ℓ/min) 调压范围(bar) 电磁阀(DC24V) 设计号 比例压力
流量复合阀G：板式安装 03 125 2：14∼160
3：14∼2507：低压卸荷(带电磁阀)
8：比例背压(带电磁阀)
9：比例背压+低压卸荷(带电磁阀)20 160 备注：安装螺丝为圆头内六角螺丝M10X100L，数量为4支。
比例压力流量复合阀EFRDC性能规格表
型号 控制方式 额定电流mA 线圈
电阻压力调整
范围bar滞环 重现性 压力使用
范围bar最大使用
流量ℓ/min流量调整
范围ℓ/min最小导
引压力重量
kgEFRDC-G03 流量控制 -125 570 40Ω 压差6 ＜3% 1% -2:14∼160
-3:14∼250125
160125:1∼125

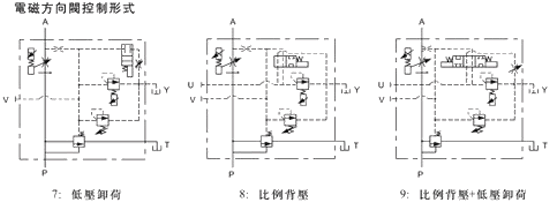

160:2.5∼16015bar 16.7 -160 630 压力控制 -2 740 10Ω 2:14∼160 ＜2% -3 800 3:14∼250 比例压力流量复合阀EFRDC油压符号(电磁方向阀控制形式)

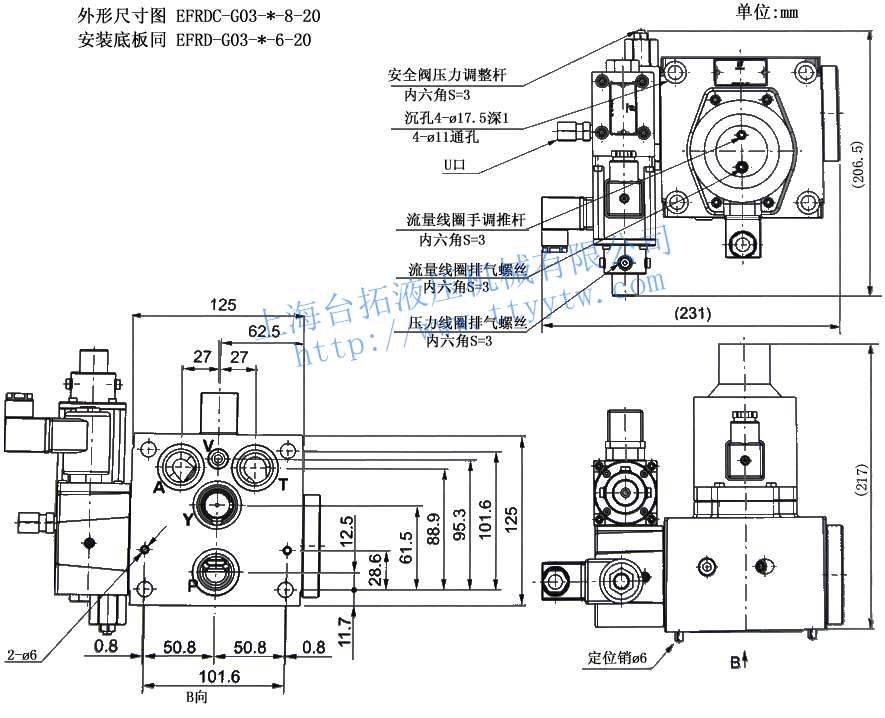

比例压力流量复合阀EFRDC-G03尺寸图
