比例阀控制器DPE-120
产品型号：比例阀控制器DPE-120
上海台拓液压机械有限公司供应比例阀控制器DPE-120
- 产品介绍
- 规格参数
比例阀控制器DPE-120订购型号
型号 所搭配的比例阀 线圈电流A 重量Kg 比例阀控制器型号 DPG-03
3.7A 0.25 DPE-120 比例阀控制器DPE-120性能表
印刷电路板版式 (100X160X约35)mm(wX1Xh)欧洲格式前段面板(7叠加空间) 插头连接器 DIN 41 612-F 32 允许环境温度 0℃∼+70℃ 存储温度最小-20℃最大+70℃ 电源供应UB对b 16/b 18和b 2/b 4 使用两个连接器 24VDC额定电池电压21∼40V 整流AC电压Urms=21∼28V(单相，全波整流) 平稳用电容器分别连接b 28/b 30-b 2/b 4 4700µF，63V(ELKO)在波动>10% 电磁线圈 2.7A/25W 3.7A/50W 电力消耗 max.35W max.60W 电流率 max.1.5A max.2.5A 电磁线圈输出
b 6-b 8/z 2-z4方形-波动电压 脉冲-调整
lmax=2.7Almax=3.7A 输入讯号(设定点) 0∼+10V总和选用对b 10，z 8，z 10，z 12， z 14/b 14；Ri=10KΩ 讯号源 电位计 R≥1kΩ 供应+10V b 32(50mA)
-10V z 22(50mA)或外部来源回馈实际值 Osci b 26 Testp.z 28* DPE-120 10.2Vrms/7.8KHz 0∼±10V= 切入致能输出段 在z 16，U=8.5∼40V；即10V从z 32对桥
在前端面板亮起绿灯斜率关断 在b 20，U=8.5∼40V 电线长度与横截面 电磁电线：<20m 1.5mm² 20∼50m 2.5mm²
位置传感器：max.50m 在100pF/M 电源供应和电容器1.5mm²防止输出短路 输出段到电磁线圈 讯号到位置检测器 电位计供电 特性 实际值电线的开发回路监督 带PID作动的位置控制 打卡钟式输出段 用于快速操作时间之紧急放电及充电 斜率附四分圆(象限)辨认 死带补偿在阀中心位置 间断性斜率 故障指示：-实际值电线的开放回路 -UB太低 -±15V稳定性 z 26：继电器输出 没故障 +24V(最大100mA) 有故障 0V 经由所配电位计调整 1.零点NPA和NPB 2.增益QA和QB 3.加速和减速斜率 t=0.05∼5秒 LED认证显示 绿：切入致能ON 黄：实际值电线的开放回路
黄：斜率关断OFF 红：Ub<Ub min.(约21V)警告：功率零点b 2和控制零点b 12必须衔接。电源供应到DIN插头的距离要小于1m。在较长距离的情况下，连接控制零点要单独接地。 备注：1、*在端点位置(CW)的电位计的值和在中心位置的零点电位计的值。

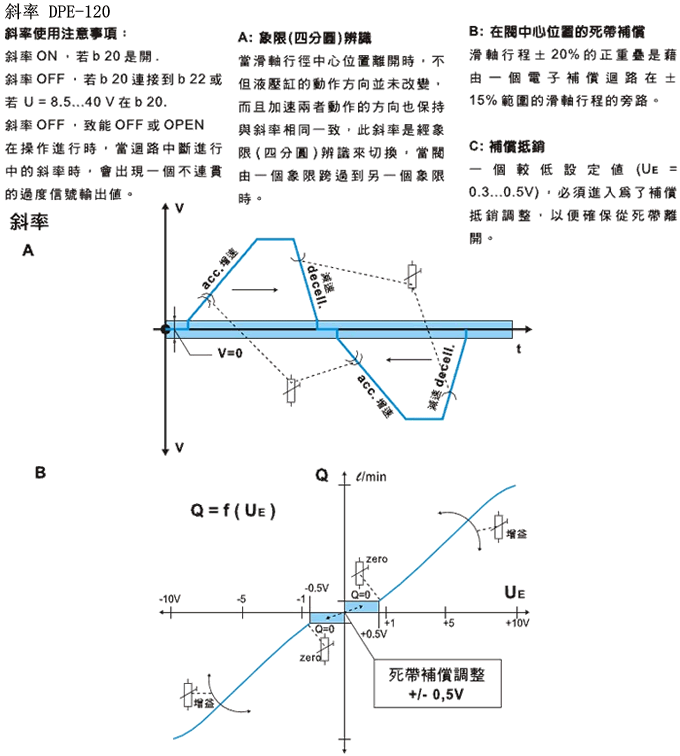

比例阀控制器DPE-120斜率

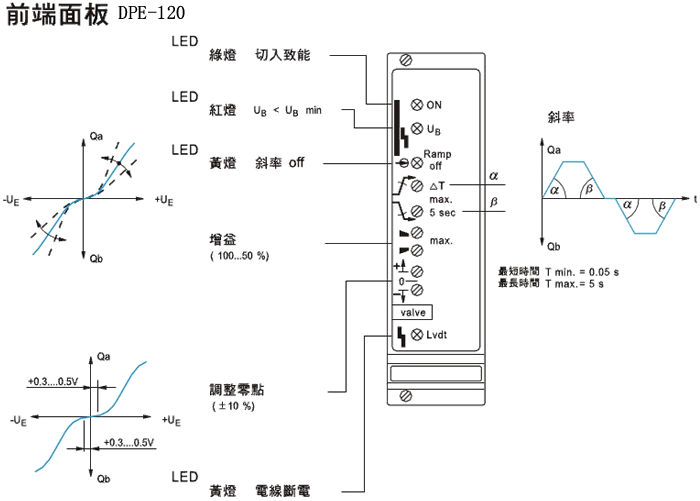

比例阀控制器DPE-120前端面板

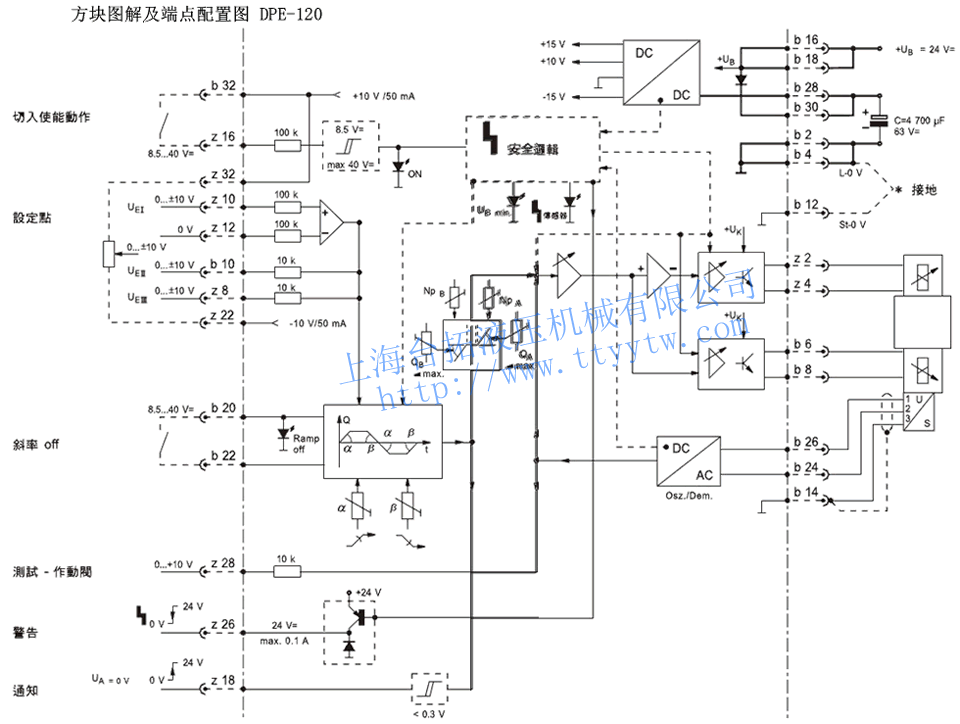

比例阀控制器DPE-120方块图解及端点配置图
