控制器-印刷电路板QPE-076
产品型号：控制器-印刷电路板QPE-076
上海台拓液压机械有限公司供应比例阀控制器-印刷电路板QPE-076
- 产品介绍
- 规格参数
比例阀控制器-印刷电路板QPE-076订购型号
型号 所搭配的比例阀 QPE-16/50 重量Kg 比例阀控制器-印刷电路板型号 QPG-16/50
0.2 QPE-076 比例阀控制器-印刷电路板QPE-076特性表
印刷电路板版式 (100X160X约35)mm(wX1Xh)欧洲格式前段面板(7叠加空间) 插头连接器 DIN 41 612-F 32 允许环境温度 0℃∼+70℃ 存储温度最小-20℃最大+70℃ 电源供应
UB to z2-b224VDC额定电压 电池电压21∼40V 整流AC电压Urms=21∼28V(单相，全波整流) 稳定性电容器 单独连接到b 4,z4 4700µF/63 V DC，只需当Ub波动>10% 比例阀线圈的最大电流A/VA 2.7/40 输入电流 1.5A 此值可升至最小Ub和控制电磁线圈的长电线长度 电力消耗 37W 输入讯号到(设定点) 差压控制器：b 20：0∼+10V z 20:0V (R：=100kΩ) 信号源 电位计10KΩ +10V供应从z32(10mA)或外部信号源 切入致能，输出段 在z 16，U=8.5∼40V，Ri=100KΩ绿灯在前端面板亮灯号 位置传感 供应 b 30：-15V(25mA) z 30：+15V(35mA) 回授信号 b 26：0∼-10V，RL>10KΩ 回授指示 b 28 电磁线圈输出 b6-b8 打卡钟式电流调整器 最大电流Lmax.=2.7A 放大器/阀电缆的长度 电磁导向线：up to 20 m 1.5mm² ；20 to 60 m 2.5mm²
位置传感器：4×0.5mm²(屏幕显示)特性 开放回路保护于回授信号电线 具PID作动的位置控制 打卡钟式输出段

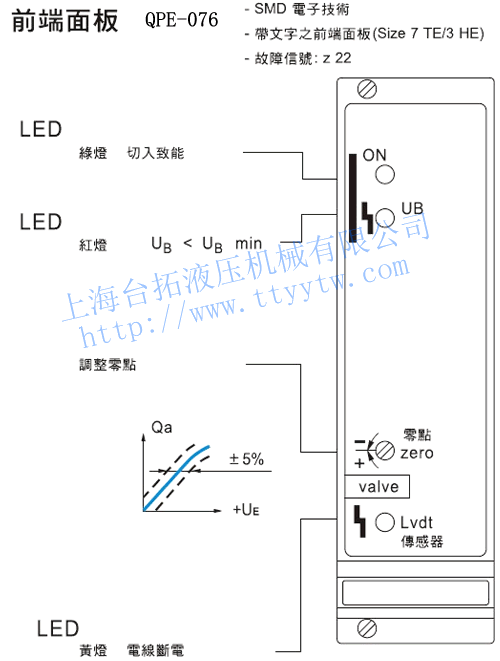

用于快速反应时间之紧急充电及放电 防止短路输出标示校正 零点经修正电位计±5% LED灯显示 绿：切入致能 黄：开放回路回授信号 红：电压不足(Ub太低) 故障指示：-电线断电回授信号 -UB太低 -±15V稳定性 z 22：每当+Uk时，打开收集器 最高100mA；无故障：+Uk 警告：连接电源零点b 2和控制零点b 12，b 14或z 28需单独接地(中心点) 比例阀控制器-印刷电路板QPE-076前端面板

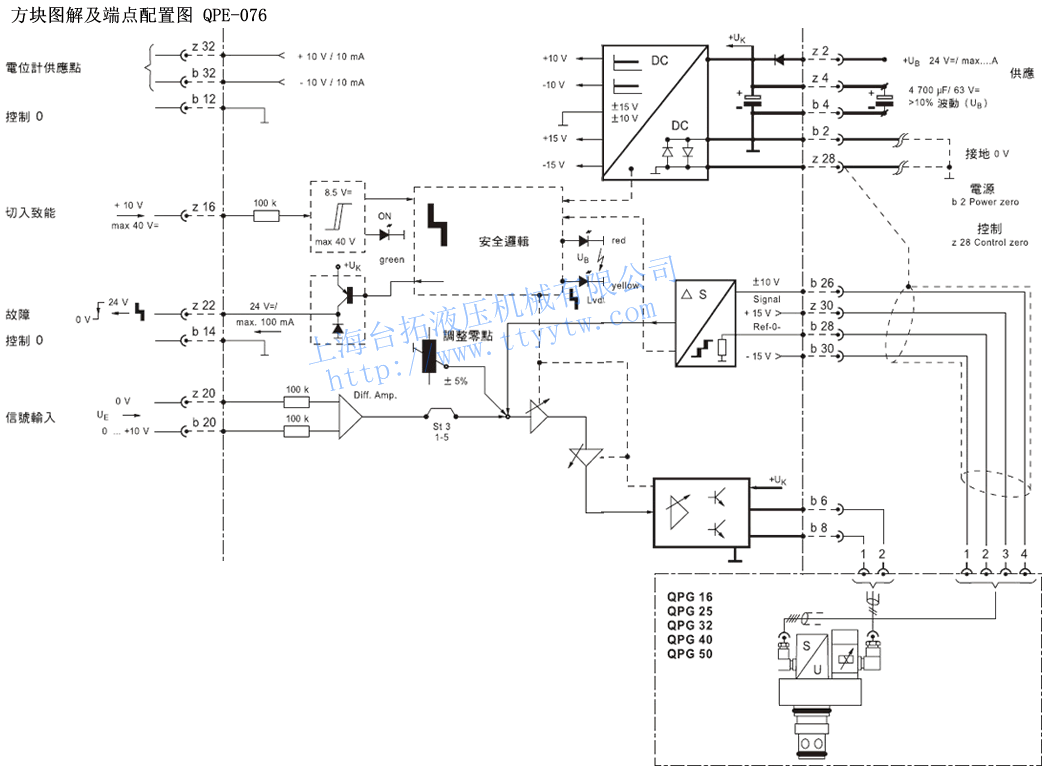

比例阀控制器-印刷电路板QPE-076方块图解及端点配置图
