比例放大板AMP
产品型号：比例放大板AMP
比例放大板AMP
- 产品介绍
- 规格参数
比例放大板AMP型号说明
被驱动阀型号 放大板型号 适配变压器型号 ER-G01-*-20/10
ER-G03-*-L/R-20/11
ER-G06-*-L/R-20/11AMP-01-1-20 MA-02-2-20 EFRD-G03/06-*-20 AMP-01-2-20 EFRDC-G03-*-20 备注：为使性能稳定，请建议使用本公司配套之放大板及变压器。
比例放大板AMP性能规格表
AMP-01 -1 20 比例阀放大板 1：比例压力(单比例) 设计号 2：比例压力流量(双比例) 比例放大板AMP主要技术参数
类 别 尺寸mm 工作电压 工作频率 输出电流 输出电压 工作温度 上升下
降时间控制信号设
定用电位器辅助电源
输出电位器单比例放大板
161×100 24VAC
16VAC200Hz 0∼1A 0∼5VDC
0∼10VDC-20℃∼+70℃ 0.1∼1.5s 5KΩ
≥1/4W12VDC 双比例放大板 140×115 38VAC
24VAC
16VAV比例放大板AMP接线端子及元件布置

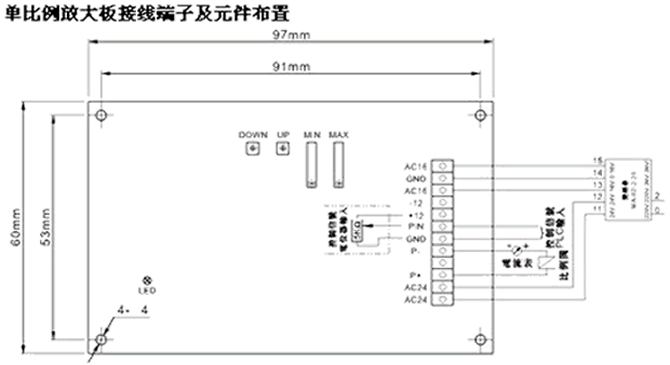

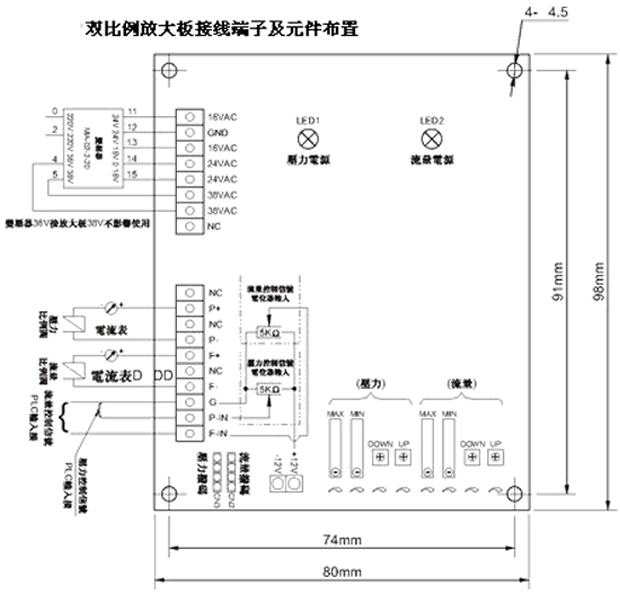

单比例放大板接线端子及元件布置下载 双比例放大板接线端子及元件布置下载
比例放大板AMP接线说明

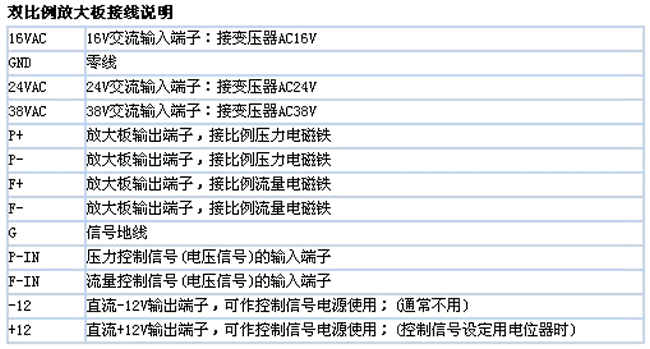

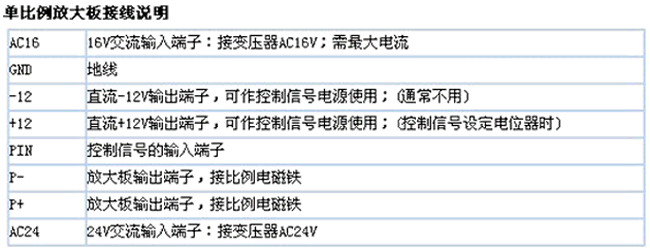

单比例放大板接线说明下载 双比例放大板接线说明下载
