叠加式节流阀MSA/B/W
产品型号：叠加式单向节流阀MSA/B/W
叠加式单向节流阀MSA,MSB,MSW
- 产品介绍
- 规格参数
叠加式单向节流阀MSA,MSB,MSW型号说明
MS A -03 -X 系列号码 控制油路 规格 控制形式 叠加式
单向节流阀A：A油路
B：B油路
W：A，B油路02：1/4"
03：3/8"
04：1/2"
06：3/4"X：出口流量控制
Y：入口流量控制叠加式单向节流阀MSA,MSB,MSW规格表
型号 最大流量ℓ/min 最高使用压力Mpa 重量Kg MSA-02 02：40
03：80
04：200

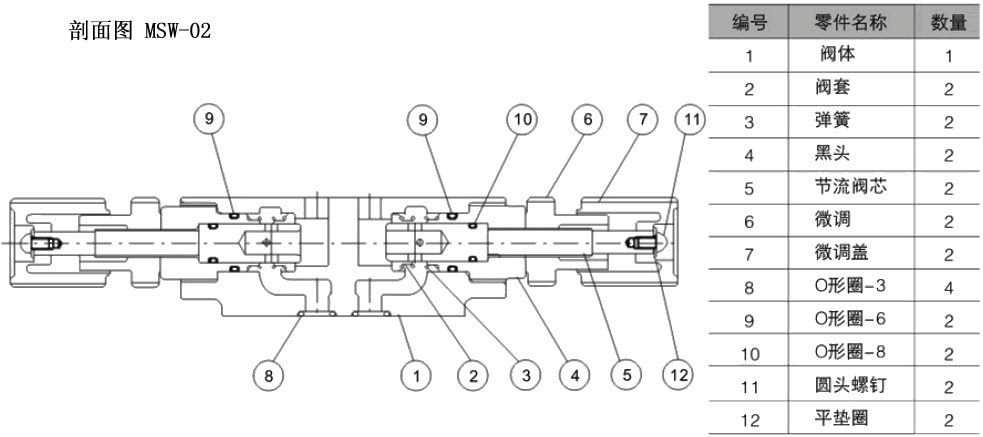

06：20025 1.1 MSA-03 2.6 MSA-04 5.5 MSA-06 12 MSB-02 1.1 MSB-03 2.6 MSB-04 5.5 MSB-06 12 MSW-02 1.3 MSW-03 2.8 MSW-04 5.5 MSW-06 12.2 叠加式单向节流阀MSW-02剖面图
叠加式单向节流阀MSA,MSB,MSW尺寸图

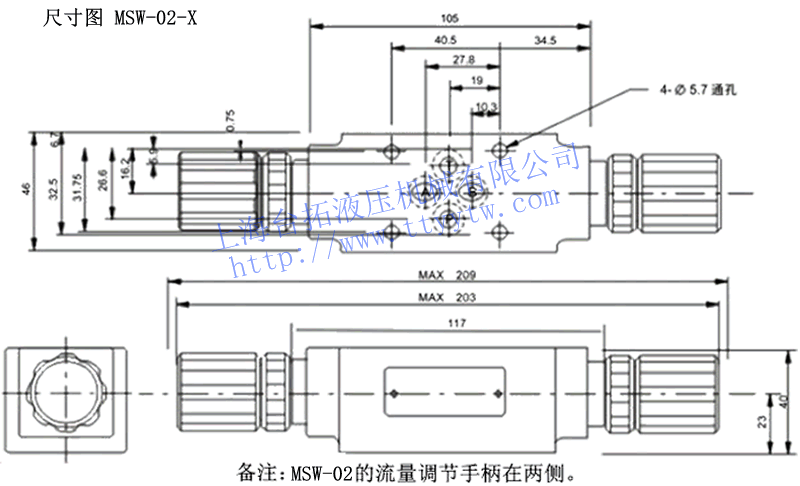

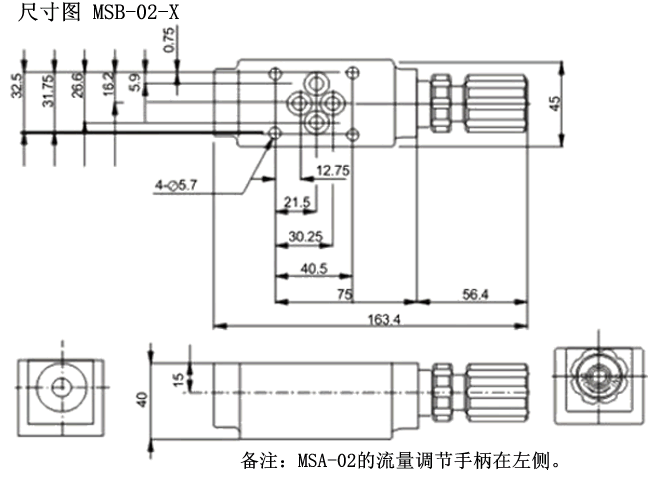

叠加式单向节流阀MSB-02-X尺寸图下载 叠加式单向节流阀MSW-02-X尺寸图下载

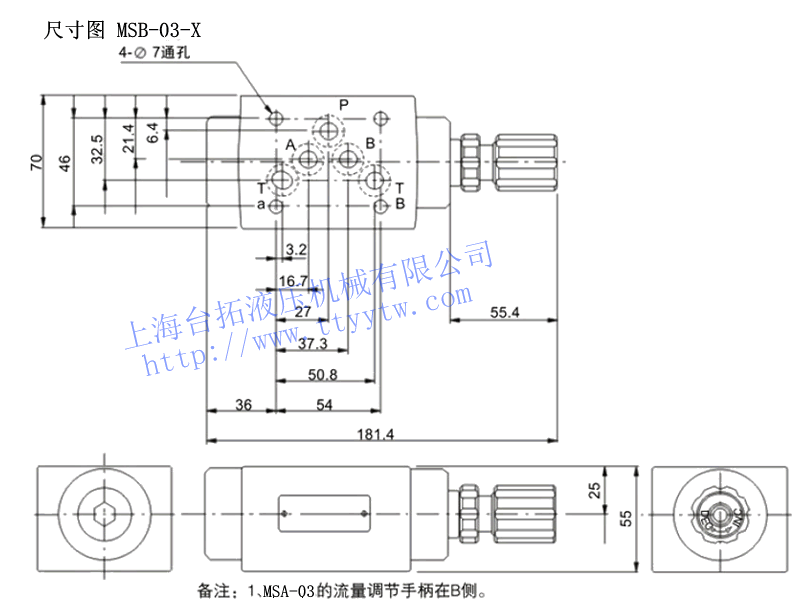

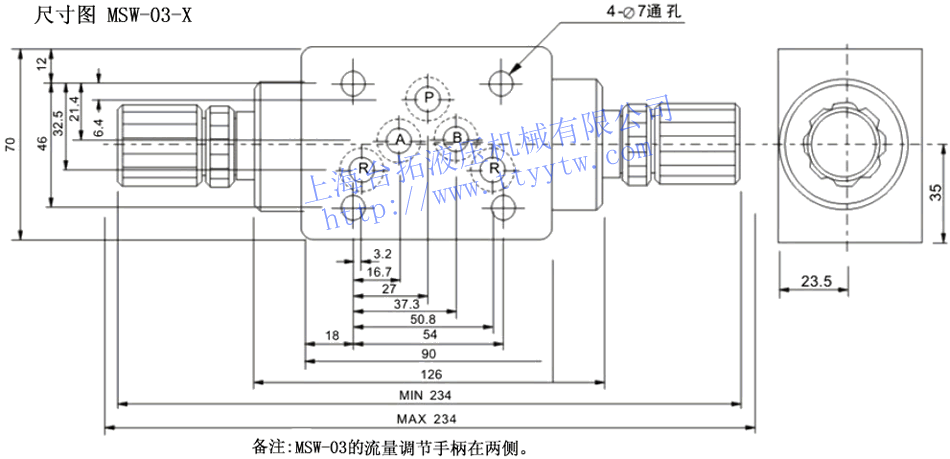

叠加式单向节流阀MSW-03-X尺寸图下载 叠加式单向节流阀MSB-03-X尺寸图下载

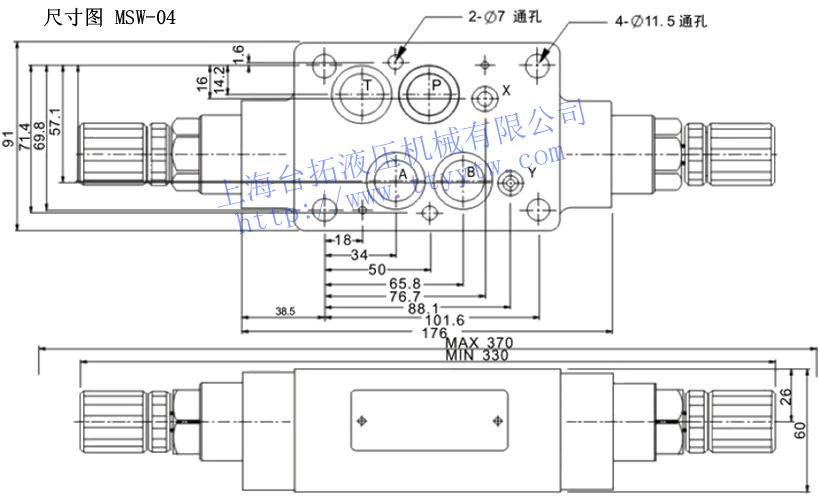

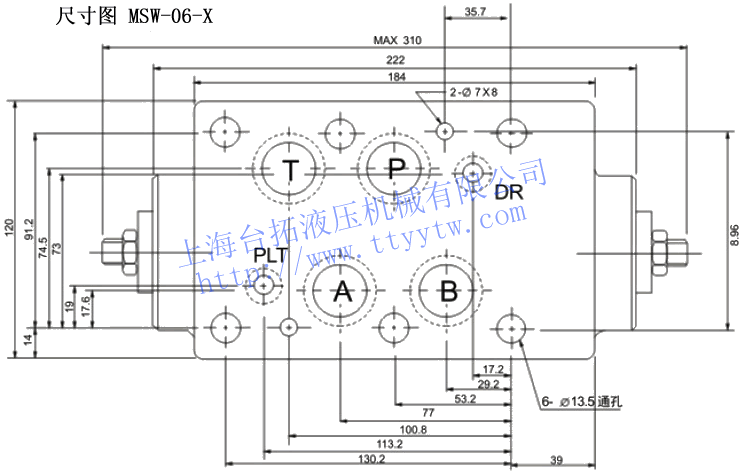

叠加式单向节流阀MSW-04尺寸图下载 叠加式单向节流阀MSW-06-X尺寸图下载

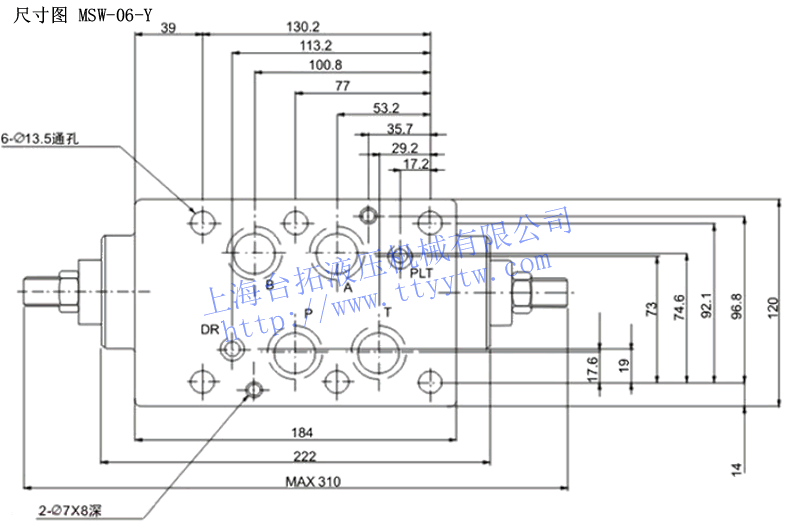

叠加式单向节流阀MSW-06-Y尺寸图下载
