插装阀

插装阀及阀盖组合CVD/F 产品型号：插装阀及阀盖组合CVD/F
直入式方向流量控制插装阀及阀盖组合CVD,CVF

产品介绍

规格参数

直入式方向流量控制插装阀及阀盖组合CVD,CVF型号说明

CVD	-16	-05	-A	-6	-D4	-A2	5	-X	-Y
系列号码	通径mm	启流压力Mpa	阀盖型式	导压孔径	电磁阀接线方式	电压	频率	电磁阀位置	梭动阀位置
插装阀型式 CVD：无缓冲型 CVF：带缓冲型	16:16mm 25:25mm 32:32mm 40:40mm 50:50mm 63:63mm	05:0.05 20:0.2 50:0.55	阀盖型式	16-40通径用6mm 50-63通径用10mm	D4： JIS接线盒型 D5： DIN插头型无记号：无电磁阀	A1:AC110V A2:AC220V D1:DC12V D2:DC24V	5:50HZ 6:60HZ 直流省略	X:对X孔 Y:对Y孔 A对Z1孔 B:对Z2孔	X:对X孔 Y:对Y孔 A:对Z1孔 B:对Z2孔

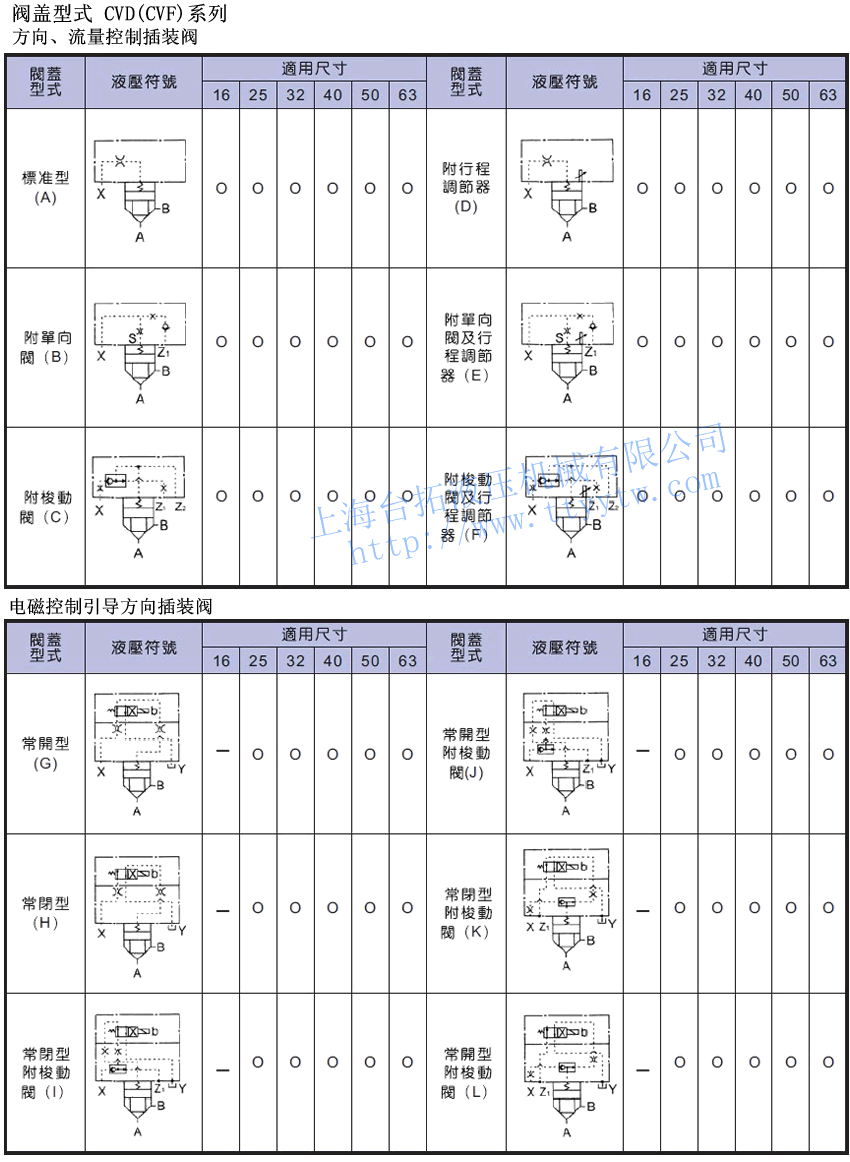

备注：1、CVD型无缓冲型插装阀适用于高速切换，CVF带缓冲插装阀适用于无冲击切换时使用。2、只采购插装阀时只需标示①②③项即可。①～⑩为阀体与阀盖之组合。3、电磁阀位置是以2位弹簧复位之D4-02-2B2为准，若使用其他型式电磁阀，则位置另行更换。4、导压孔径标准型16-40通径用6mm、50-63通径用10mm，若需要其他尺寸，请洽台拓液压技术部。

直入式方向流量控制插装阀及阀盖组合CVD,CVF规格表

型号	最高使用压力Mpa	定格流量ℓ/min P=0.3Mpa	最大流量ℓ/min P=0.5Mpa	压力调整范围Mpa
CV*-16	31.5	130	200	05：0.05Mpa 20：0.2Mpa 50：0.5Mpa
CV*-25		350	450
CV*-32		500	700
CV*-40		850	1100
CV*-50		1400	1700
CV*-63		2100	2800

备注：1、重量随阀盖设计不同而改变，详情请洽台拓液压技术部。2、仅插装阀规格与CLED、CLEF规格相同。

尺寸图暂无
