插装式差压阀CPR功能符号与型号说明

符号	压力bar	调整	重量kg	型号
	5∼35		0.3	CPR-5-35
	10∼15			CPR-10-15
	15∼50			CPR-15-50
	7∼67			CPR-7-67
	40∼100			CPR-40-100
	50∼300			CPR-50-300
	70∼180			CPR-70-180
	100∼250			CPR-100-250
	100∼320			CPR-100-320
	110∼135			CPR-110-135
	40∼200			CPR-40-200
	50∼350			CPR-50-350
	50∼380			CPR-50-380
	1∼15			CPR-1-15
	70∼180			CPR-70-180

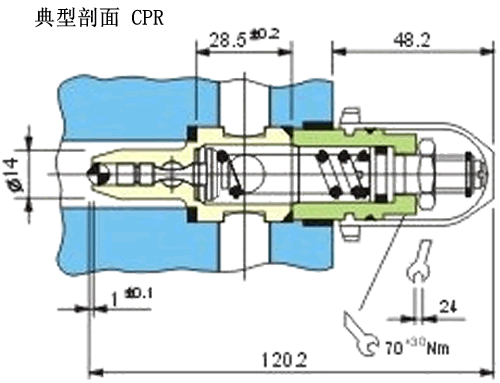

插装式差压阀CPR剖面图

插装式差压阀CPR剖面图下载

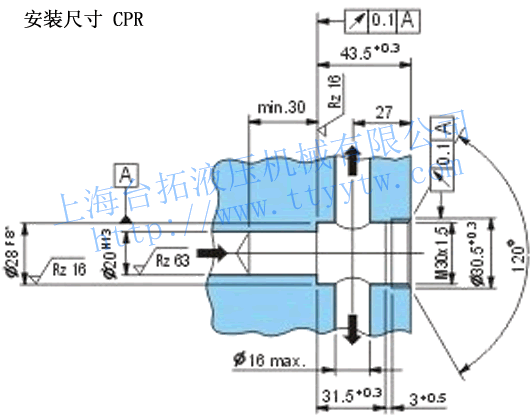

插装式差压阀CPR安装尺寸

插装式差压阀CPR安装尺寸下载

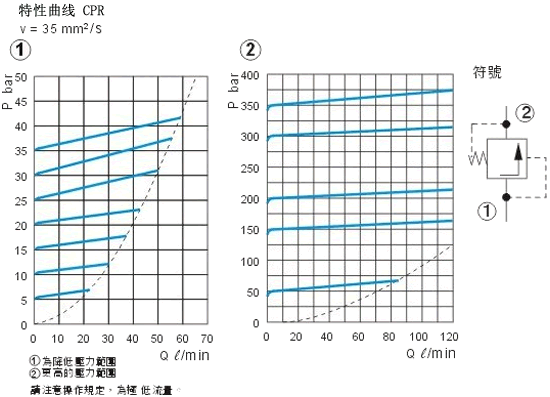

插装式差压阀CPR特性曲线

插装式差压阀CPR特性曲线下载
