柱塞泵V15∼70(台制)
产品型号：V15,V18,V23,V25,V38,V42,V50,V70
变量柱塞泵V系列广泛应用于各种场所。由多种控制方式整合，能形成系统。功率损失小，减低油温上升，可选配较小型油箱。广泛应用于工具机,机床,锻压朔胶成型机。
- 产品介绍
- 规格参数
变量柱塞泵V15∼V70型号说明
V 15 A 1 R B S -A 10 C X A 1001 系列 排量 控制方式 压力调
整范围旋转方向
(从轴端看)配管方向 轴心
型式电压 配管

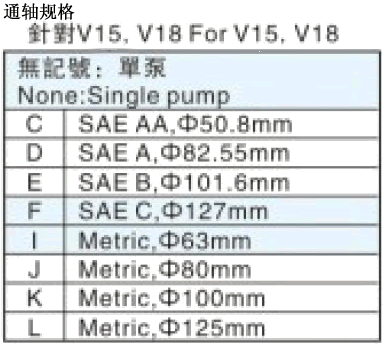

牙型通轴
规格特殊规
格编号连接型式 编号 变量
柱塞泵见规
格表见

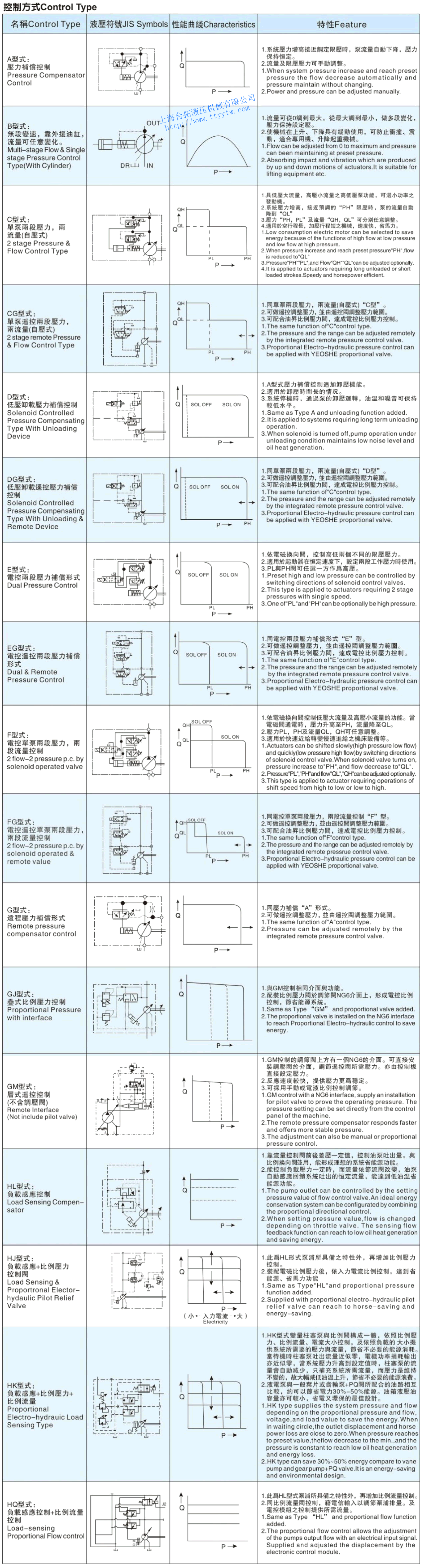

控制方式见规
格表R:
顺时针
L:
逆时针无标记:
两侧出油
B:后端出油
B2:两侧出油

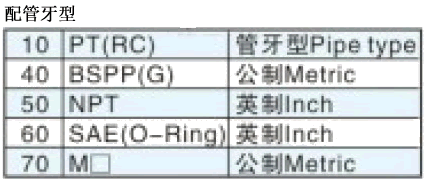

加后方出油型式 电压 牙型 规格 X:标准品
X1:
低压母机使用
Z:空转泄压型无记号:
标准型
A:
两孔型1001 变量柱塞泵V15∼V70规格表
型 号 最高使用压力MPa 排量 无负荷时之流量(ℓ/min) 压力调整范围MPa 回转速 rpm 重量(kg) ml/rev. 1500rpm 1800rpm 最低 最高 法兰型 V15 25 15.0 22.5 27.0 1:0.8-7
2:1.5-14
3:2-21

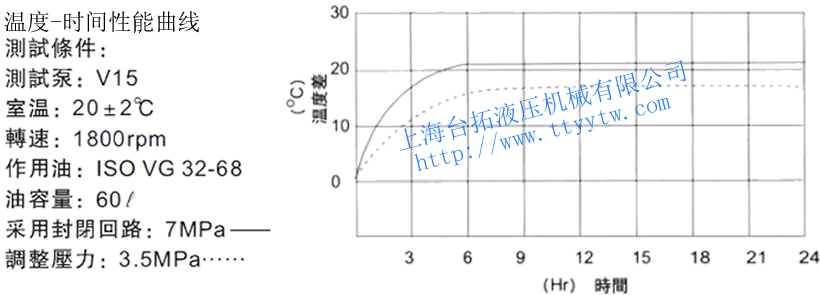

4:2-25500 1800 13 V18 17.8 26.7 32.0 13 V23 23.0 34.5 41.4 22 V25 21 25 37.5 45 22 V38 25 37.8 56.7 68.0 26 V42 21 42 63.0 76.0 26 V50 51.5 77.2 92.7 55 V70 69.7 104.5 125.4 56 变量柱塞泵V15,V18系列温度-时间性能曲线

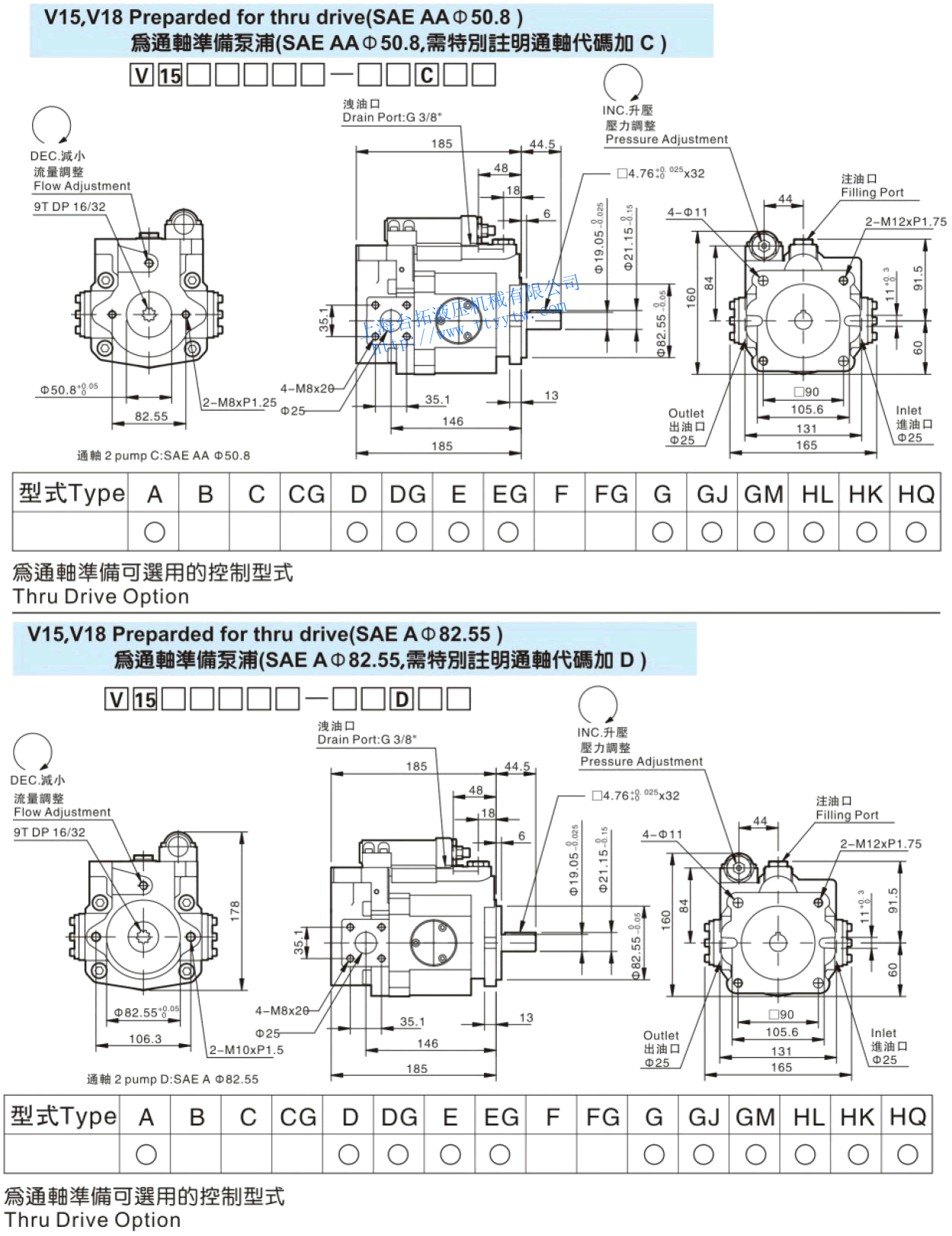

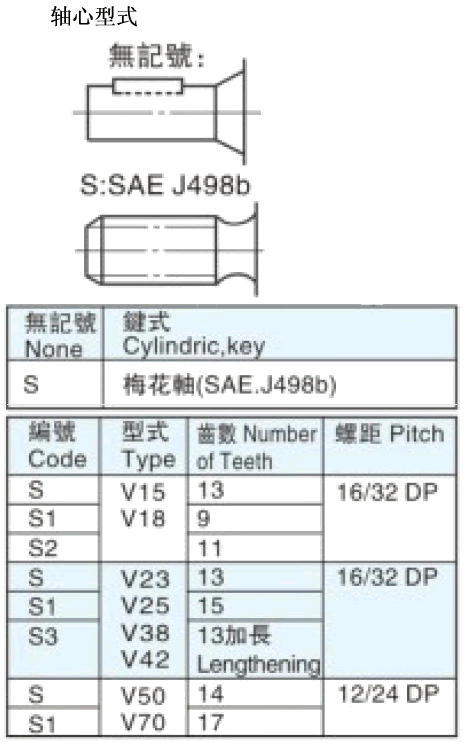

变量柱塞泵V15∼V70梅花轴心型式及进出油法兰尺寸图

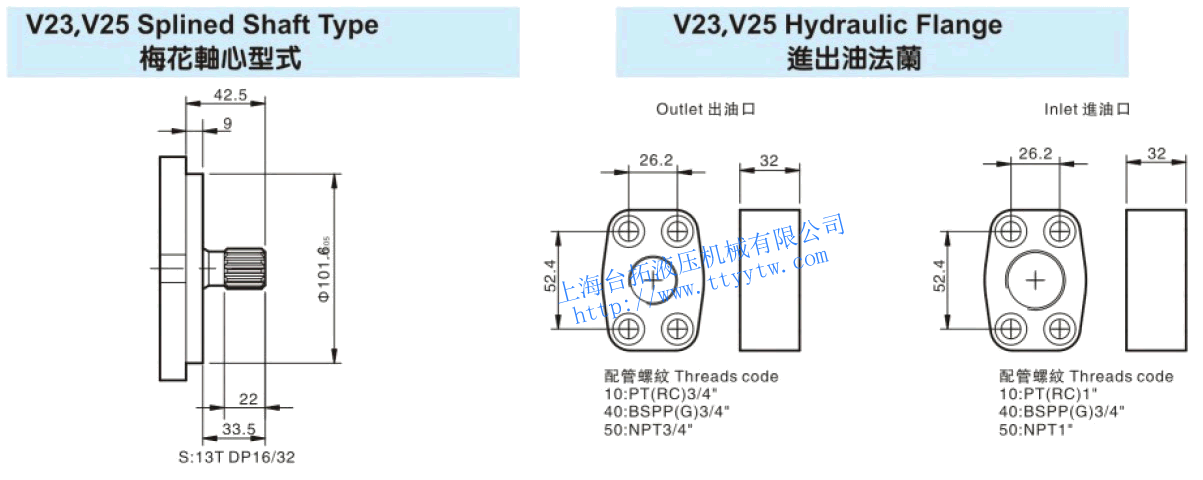

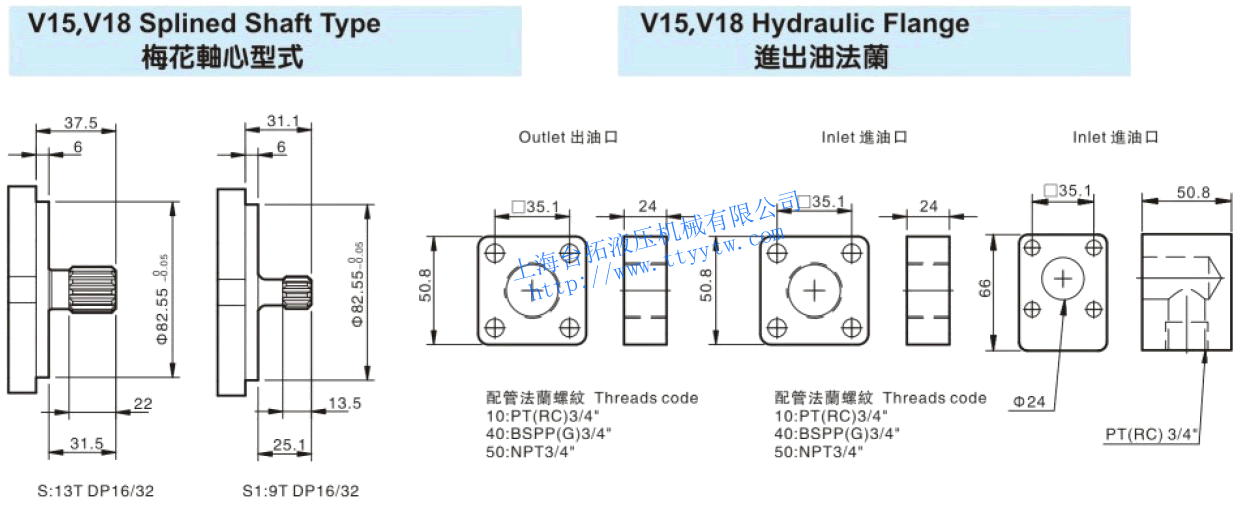

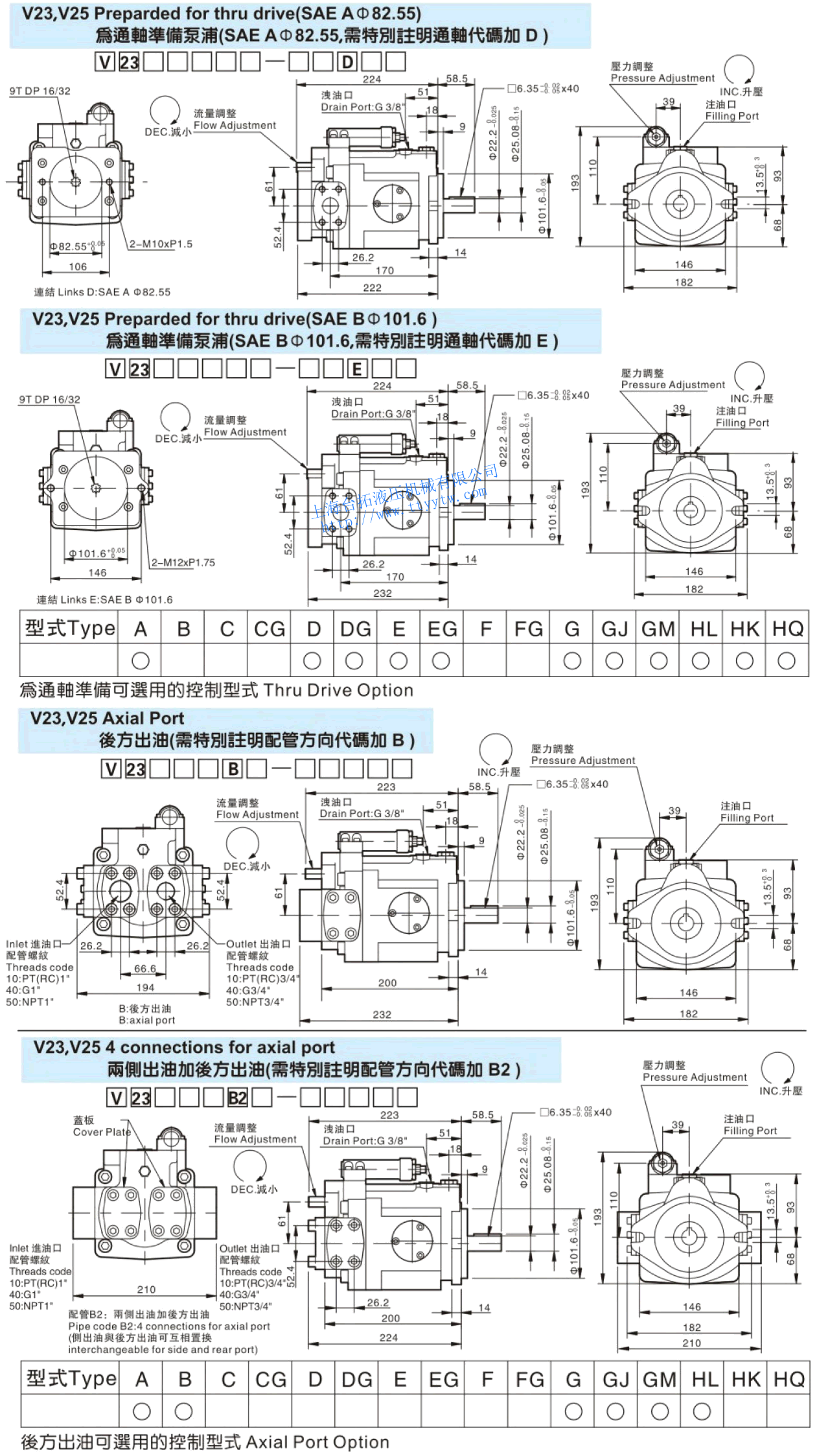

变量柱塞泵V15,V18梅花轴心型式及进出油法兰尺寸图下载 变量柱塞泵V23,V25梅花轴心型式及进出油法兰尺寸图下载

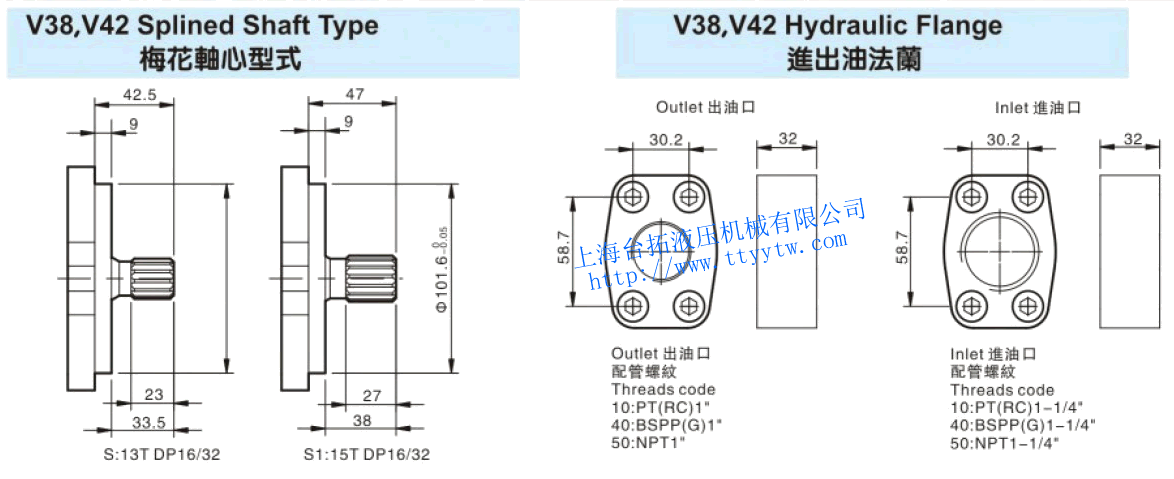

变量柱塞泵V38,V42梅花轴心型式及进出油法兰尺寸图下载 变量柱塞泵V50,V70梅花轴心型式及进出油法兰尺寸图下载
变量柱塞泵V15∼V70尺寸图

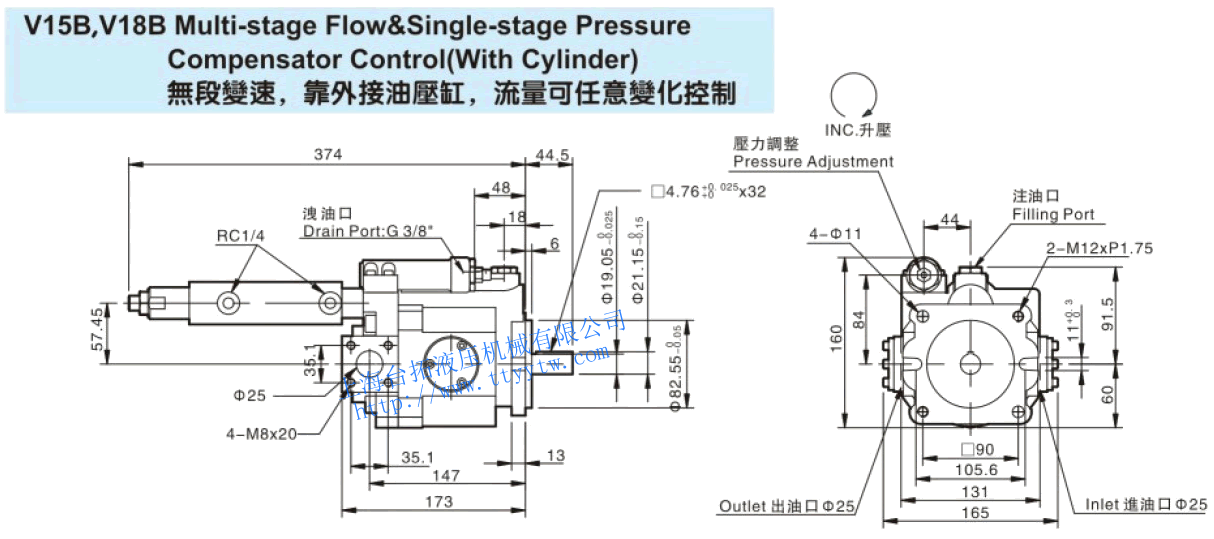

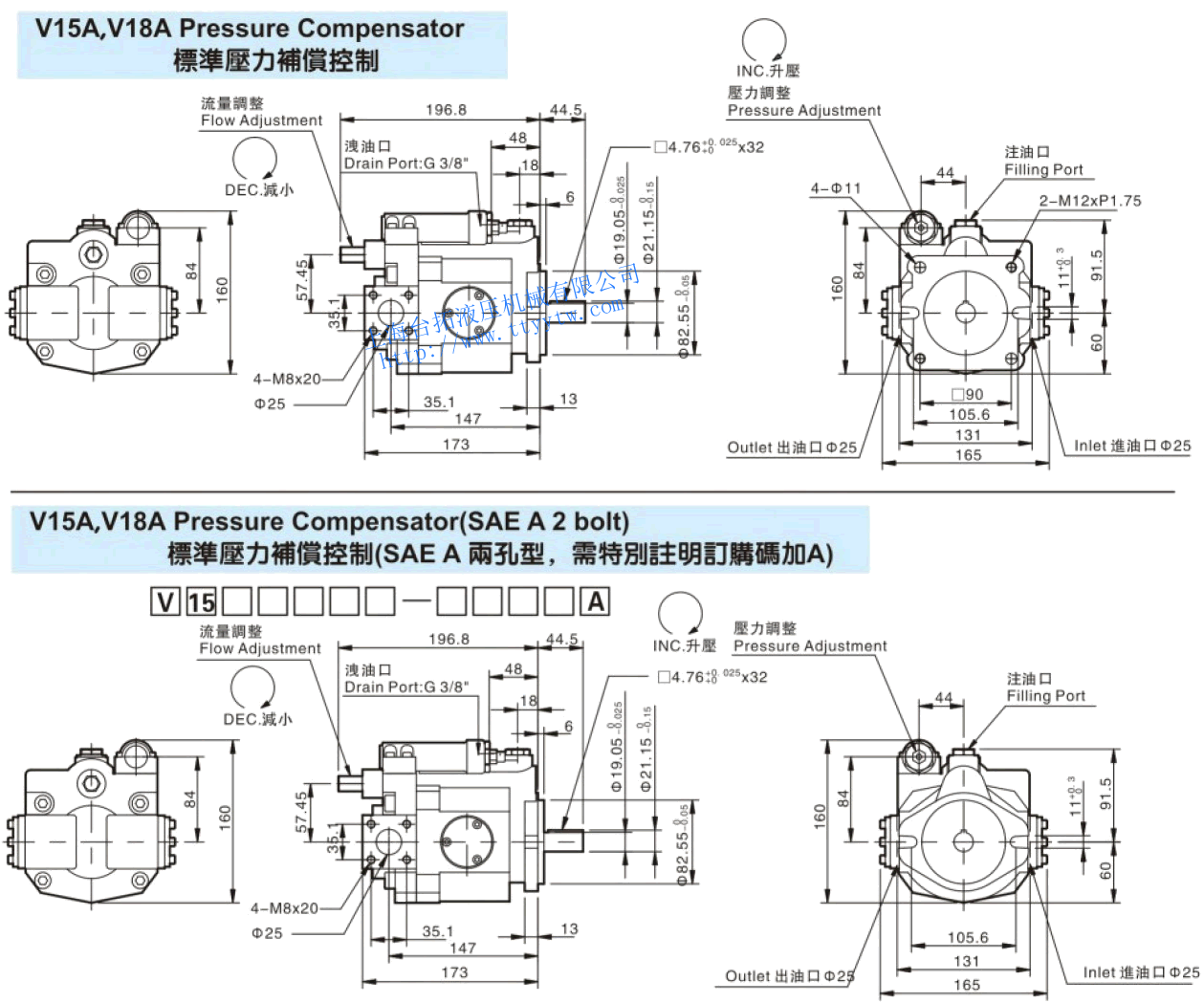

变量柱塞泵V15A,V18A尺寸图下载 变量柱塞泵V15B,V18B尺寸图下载

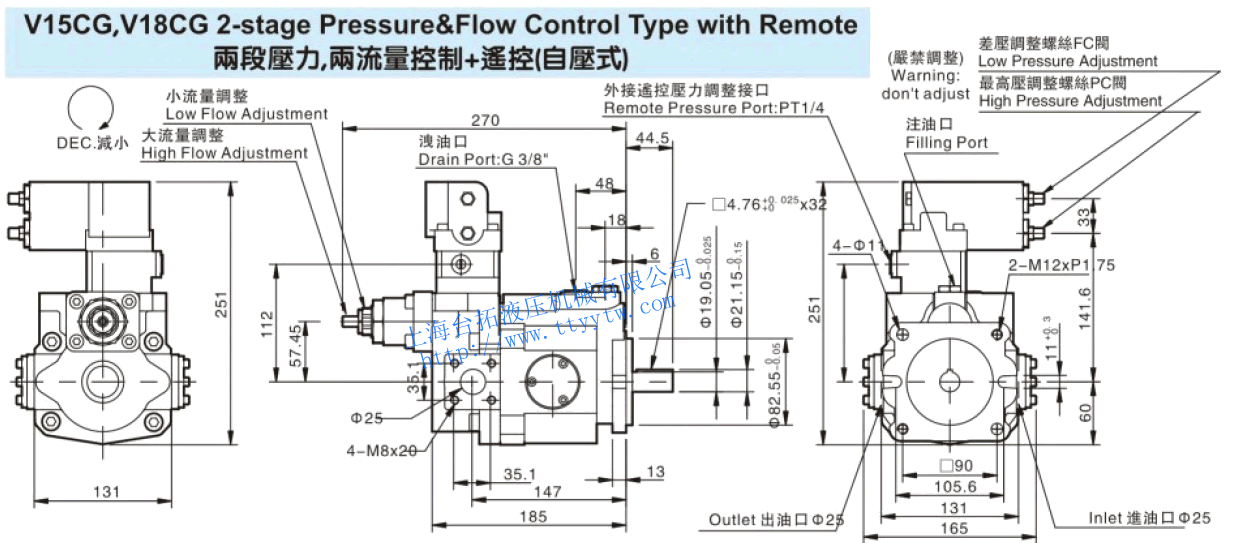

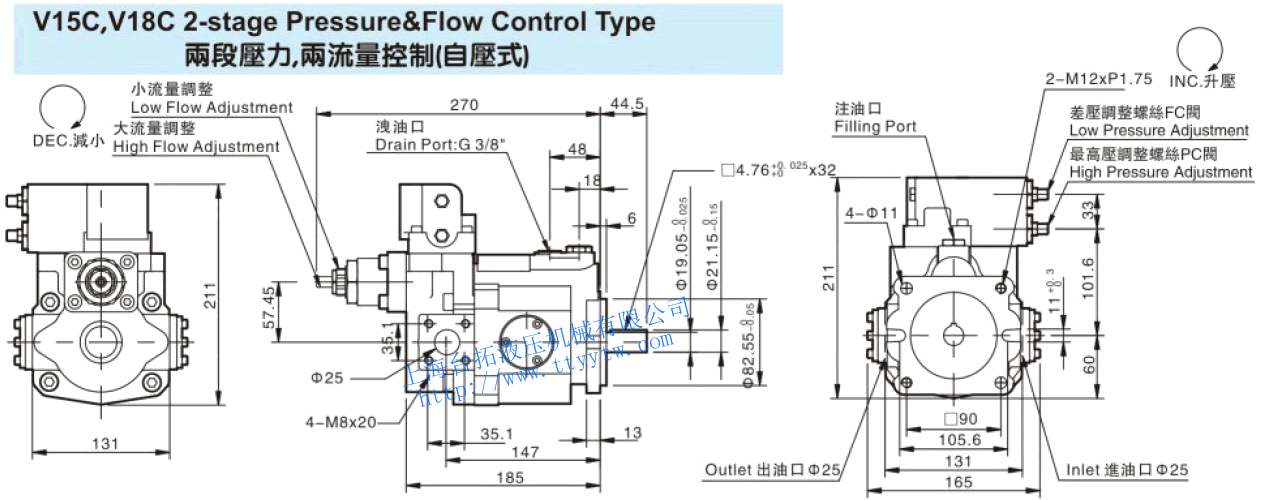

变量柱塞泵V15C,V18C尺寸图下载 变量柱塞泵V15CG,V18CG尺寸图下载

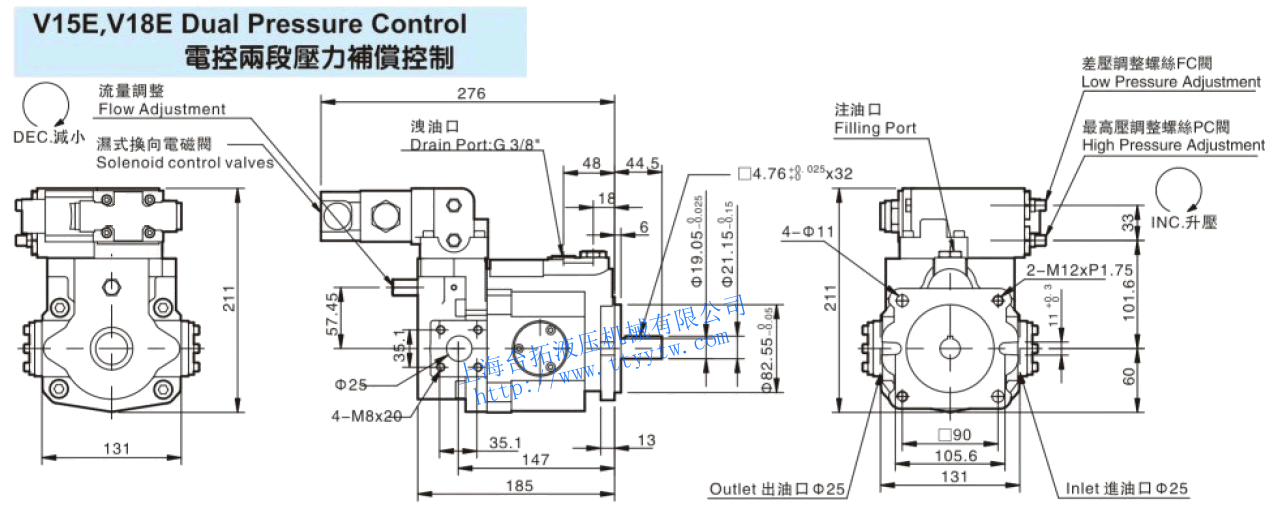

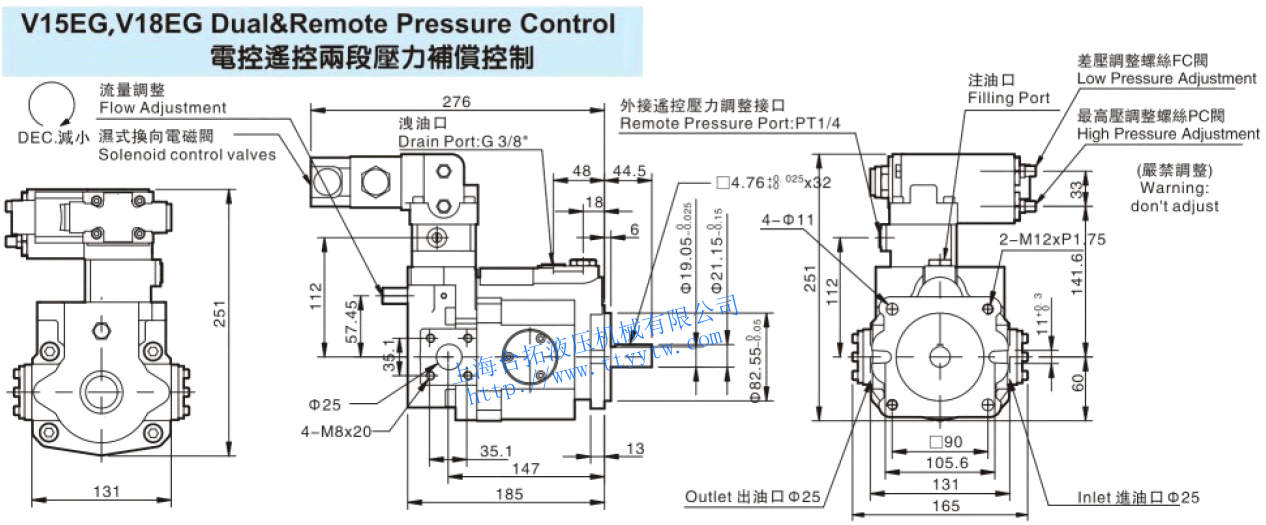

变量柱塞泵V15E,V18E尺寸图下载 变量柱塞泵V15EG,V18EG尺寸图下载

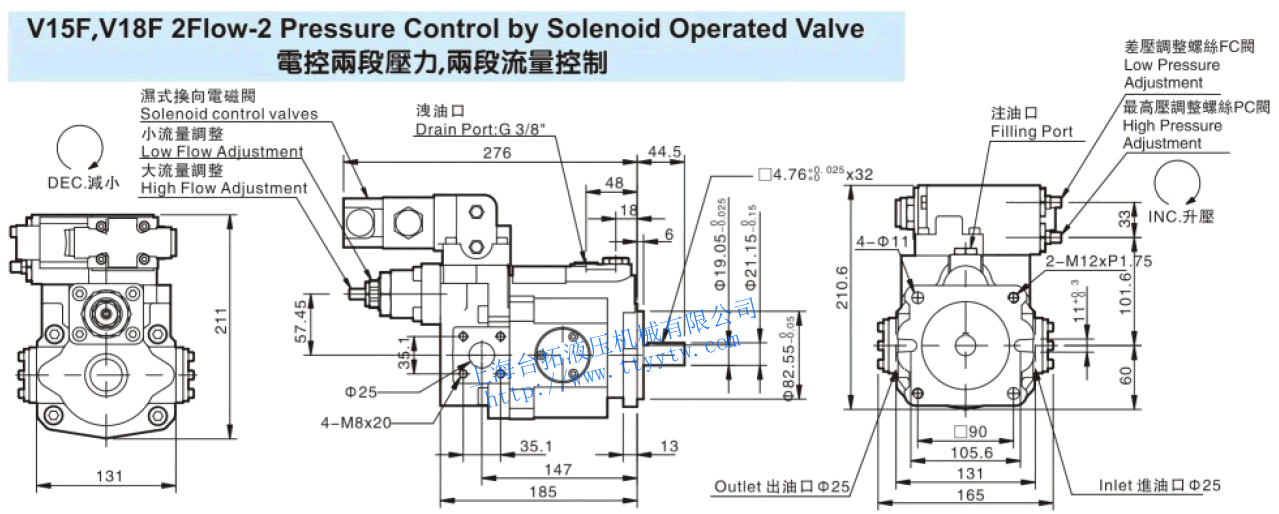

变量柱塞泵V15F,V18F尺寸图下载 变量柱塞泵V15FG,V18FG尺寸图下载

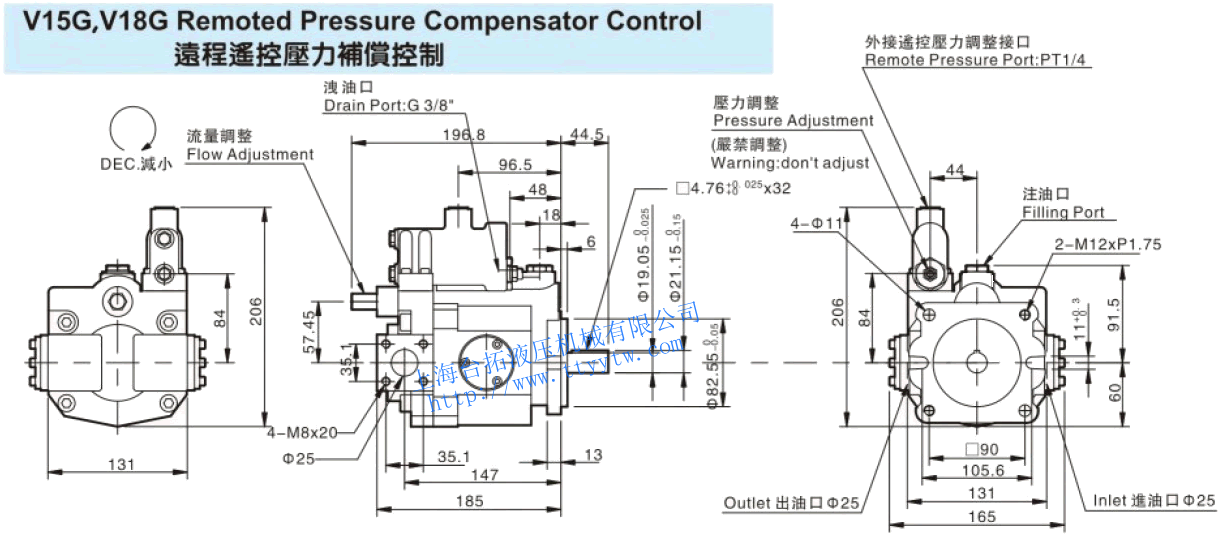

变量柱塞泵V15G,V18G尺寸图下载 变量柱塞泵V15GJ,V18GJ尺寸图下载

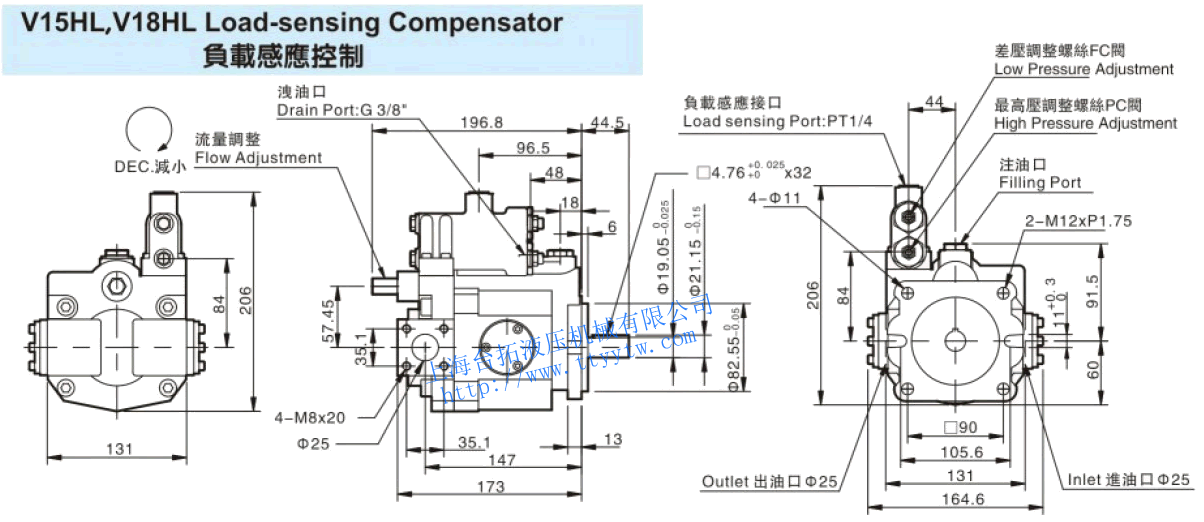

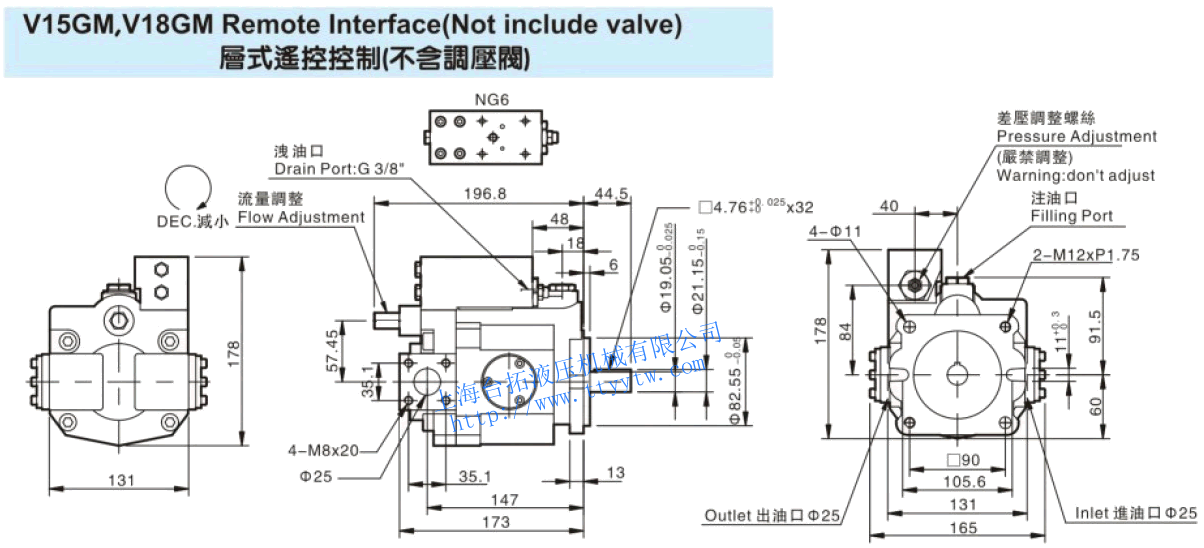

变量柱塞泵V15GM,V18GM尺寸图下载 变量柱塞泵V15HL,V18HL尺寸图下载

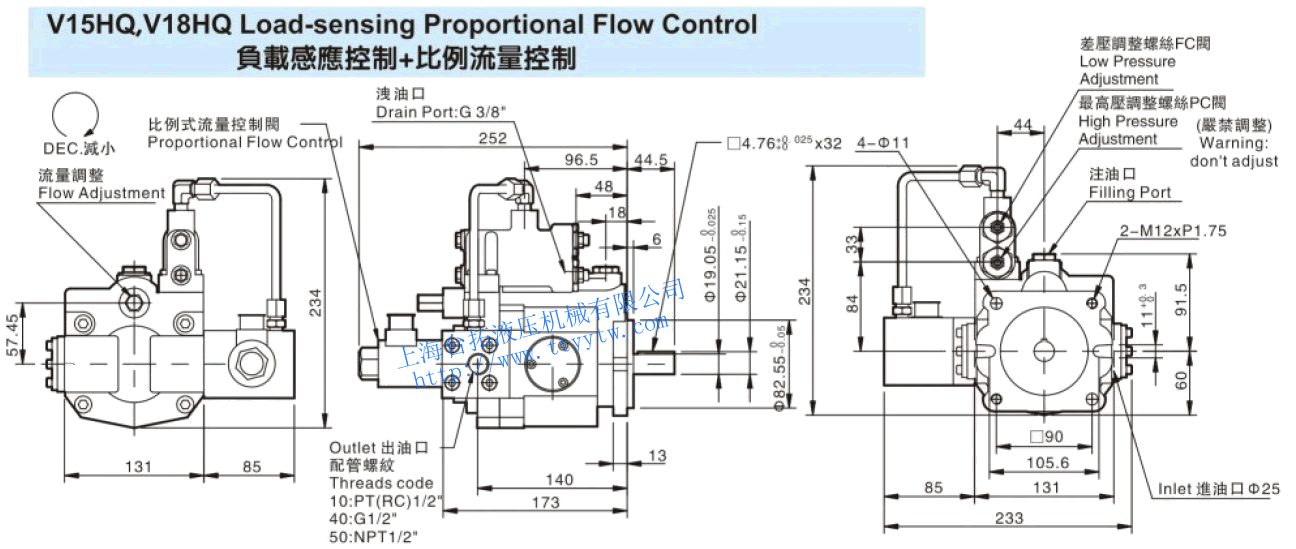

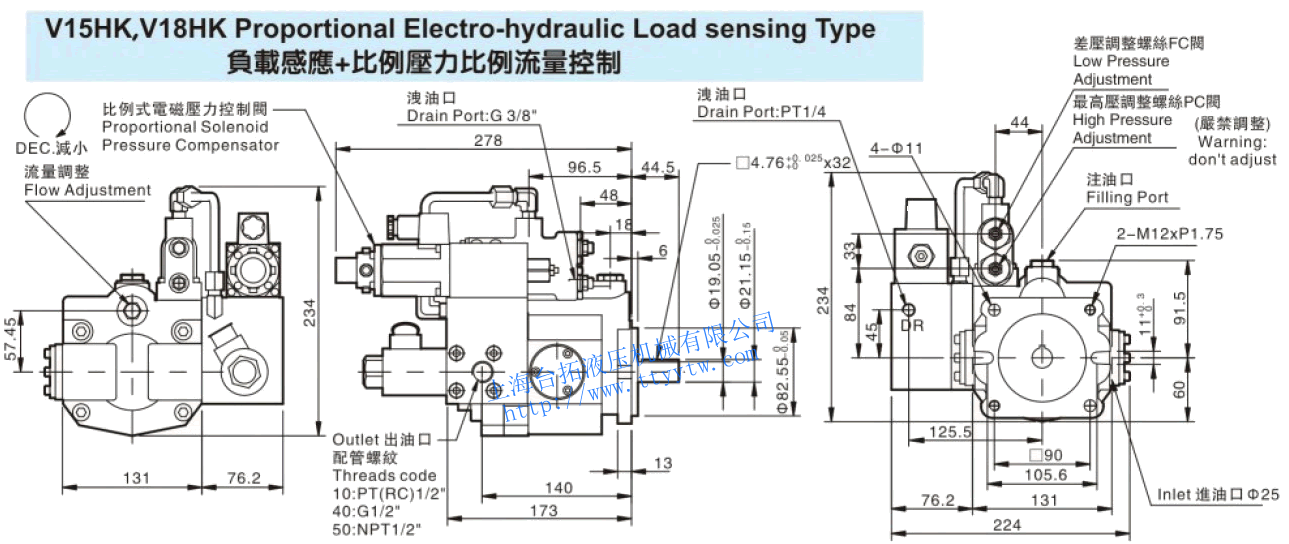

变量柱塞泵V15HK,V18HK尺寸图下载 变量柱塞泵V15HQ,V18HQ尺寸图下载

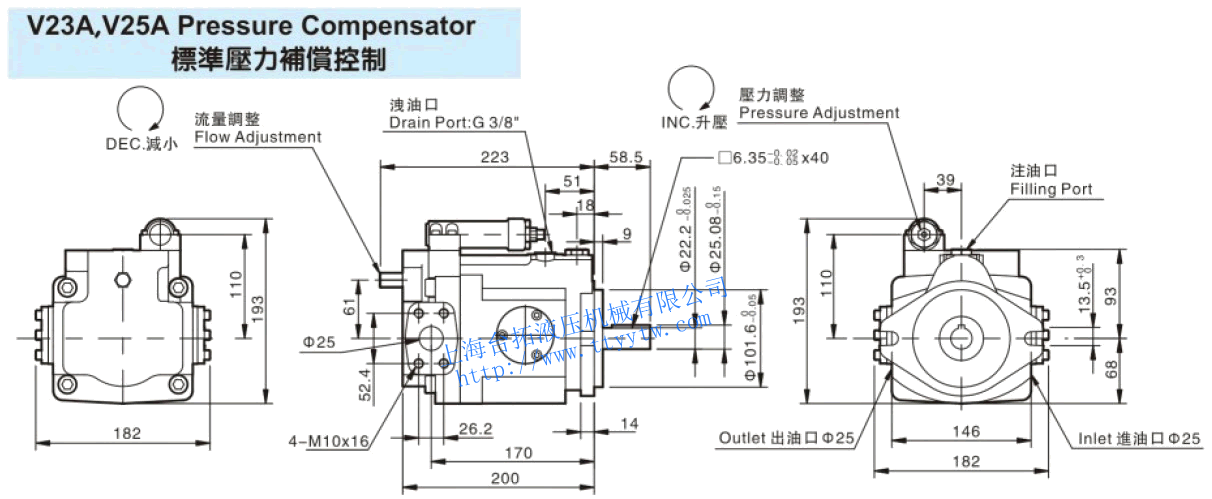

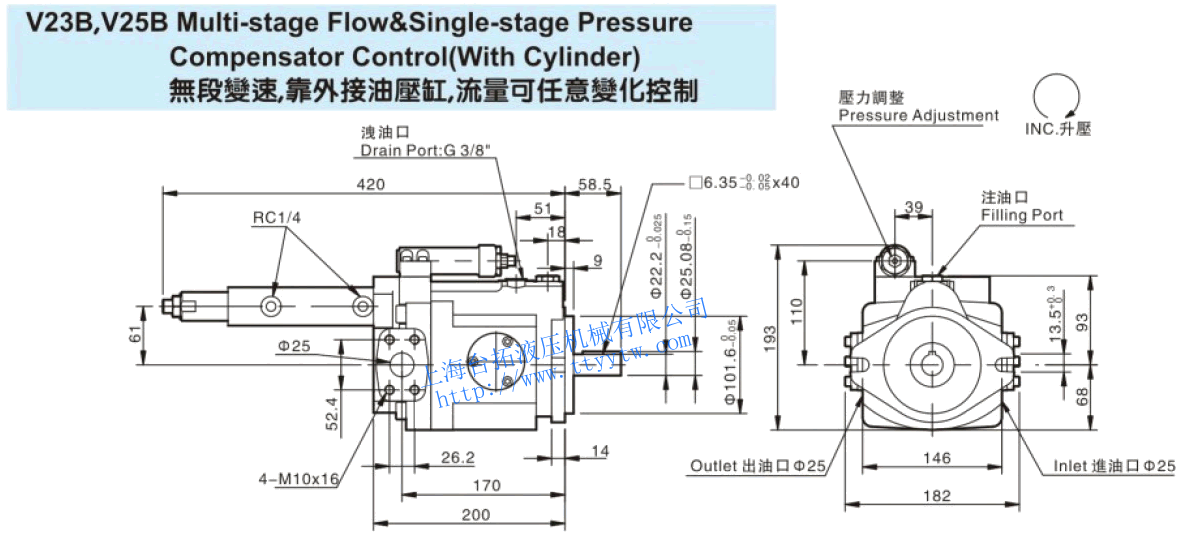

变量柱塞泵V23A,V25A尺寸图下载 变量柱塞泵V23B,V25B尺寸图下载

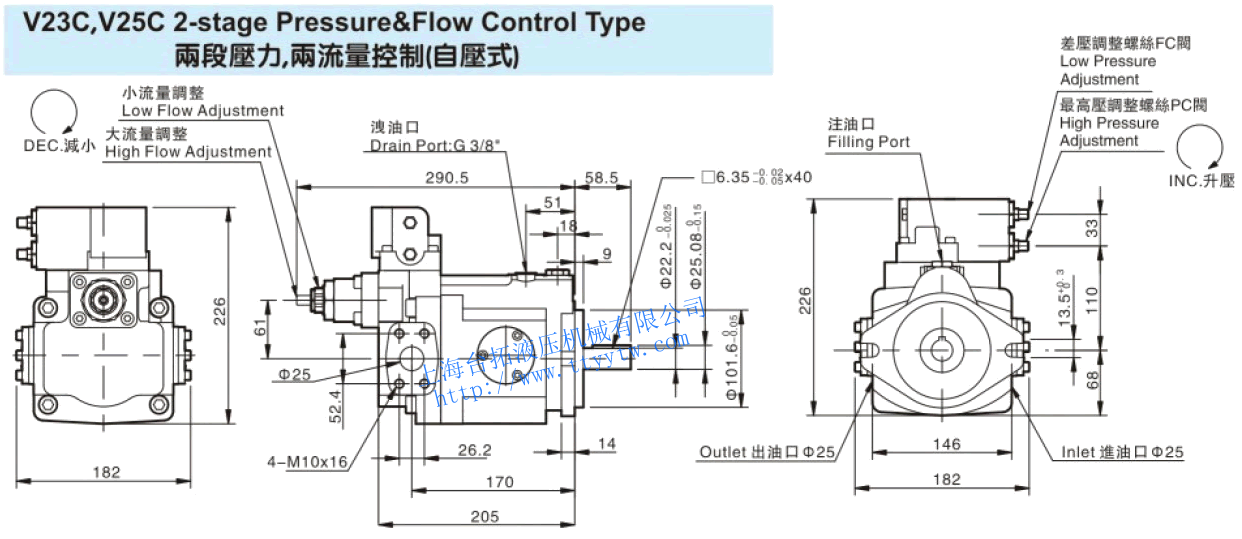

变量柱塞泵V23C,V25C尺寸图下载 变量柱塞泵V23CG,V25CG尺寸图下载

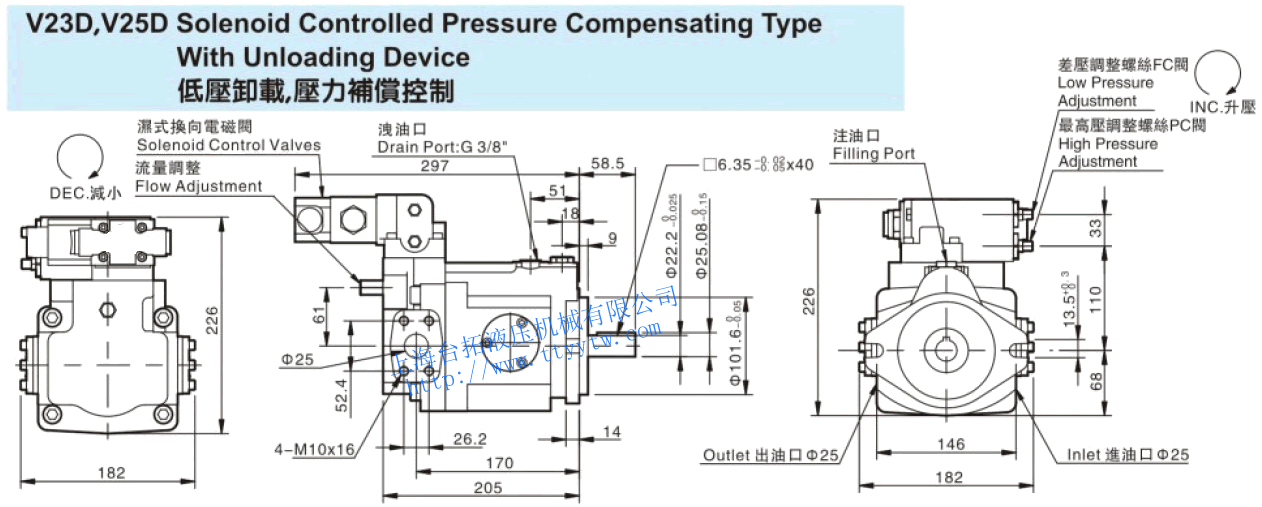

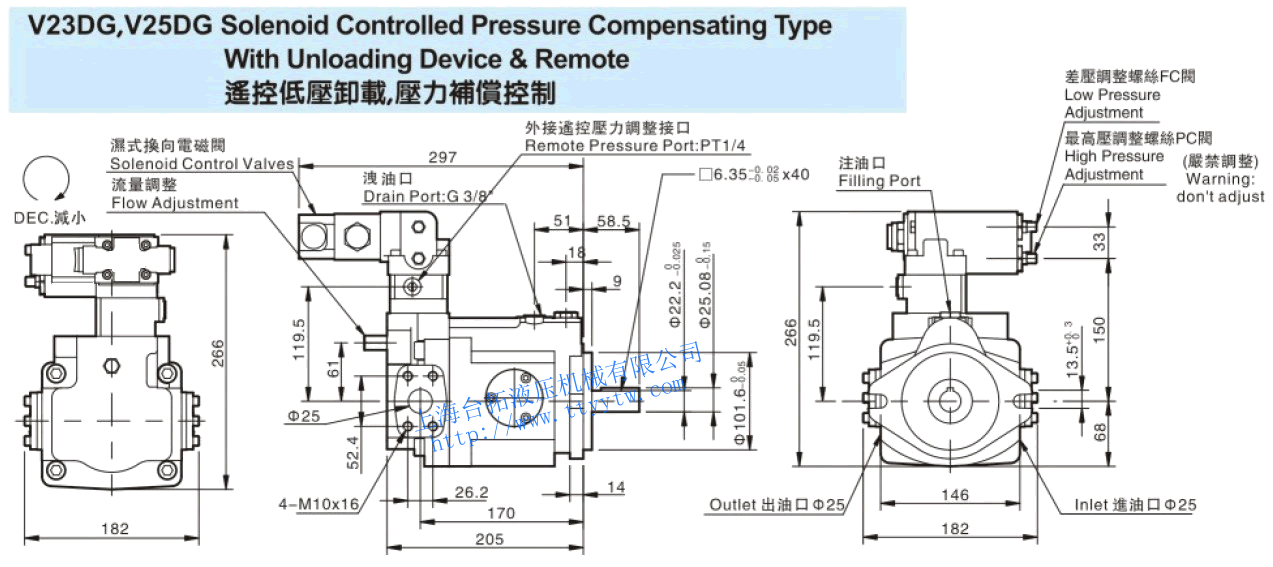

变量柱塞泵V23D,V25D尺寸图下载 变量柱塞泵V23DG,V25DG尺寸图下载

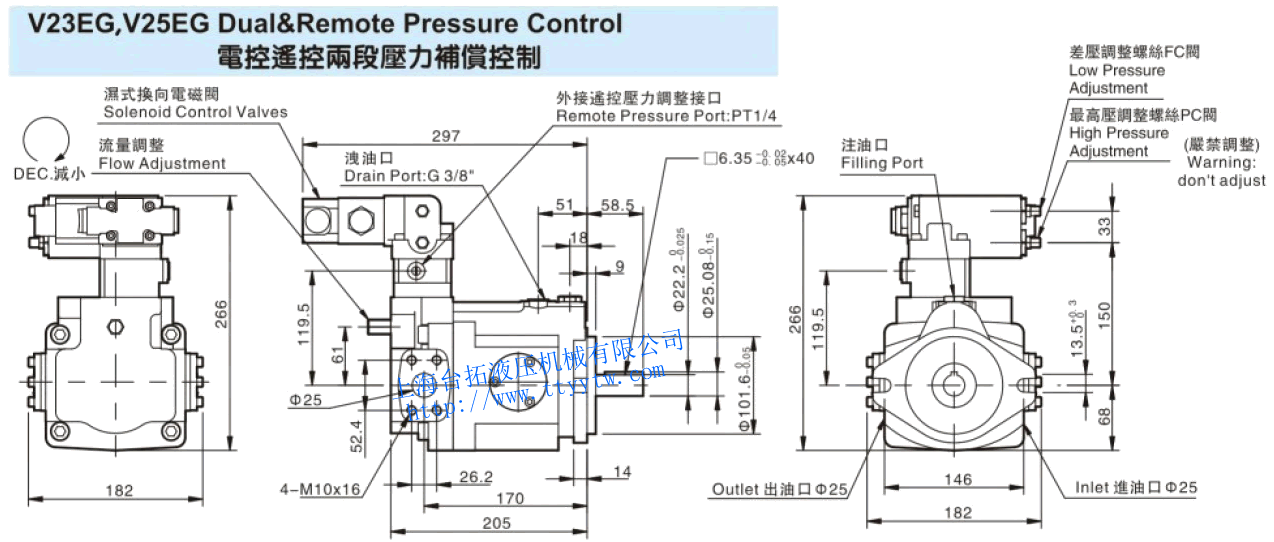

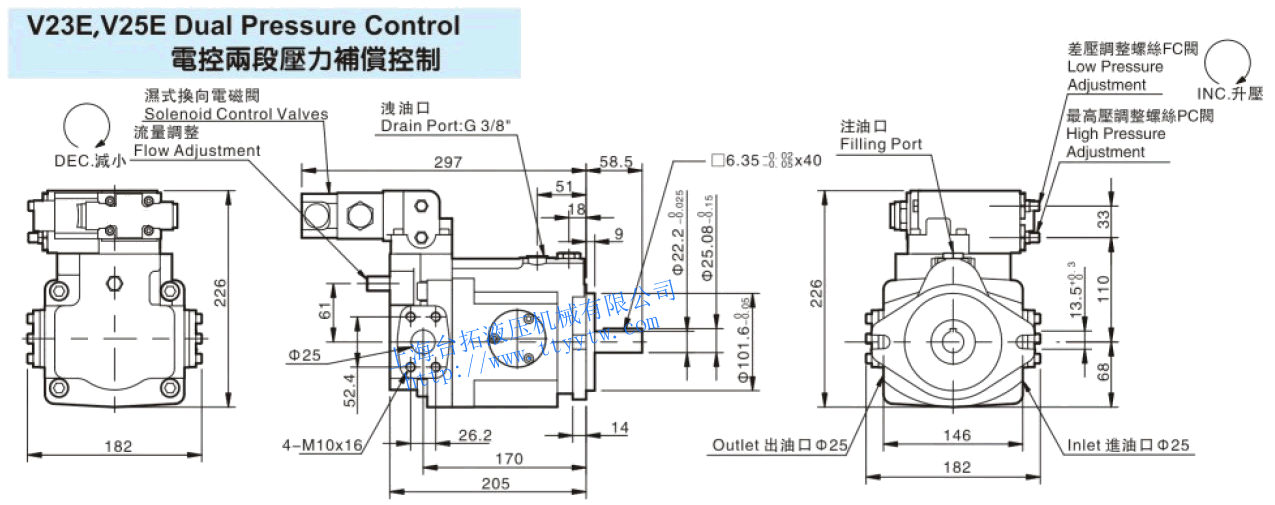

变量柱塞泵V23E,V25E尺寸图下载 变量柱塞泵V23EG,V25EG尺寸图下载

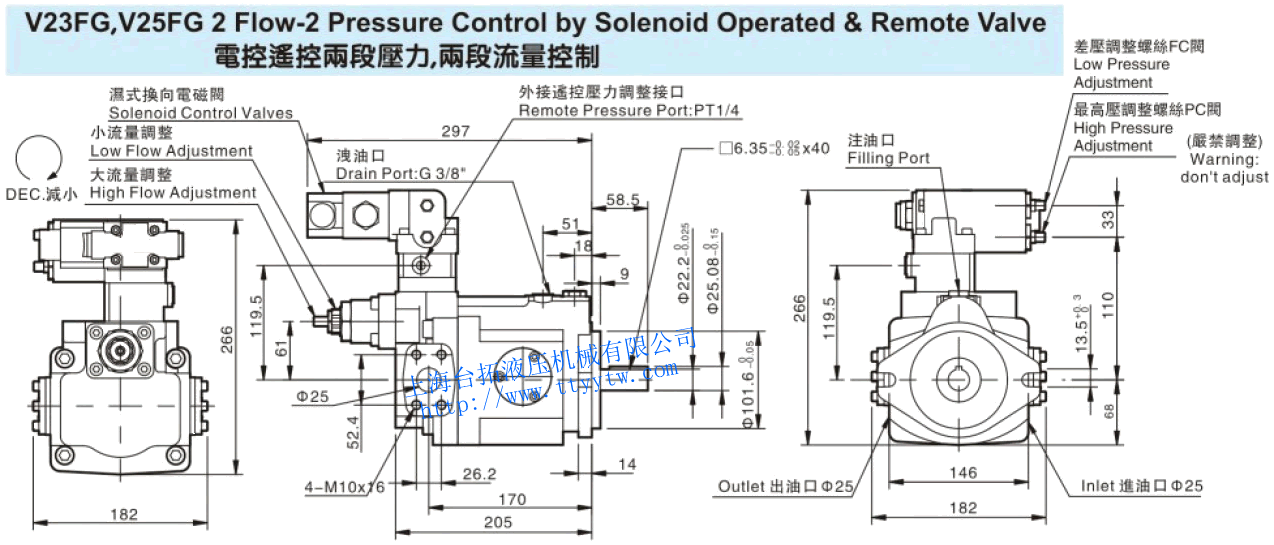

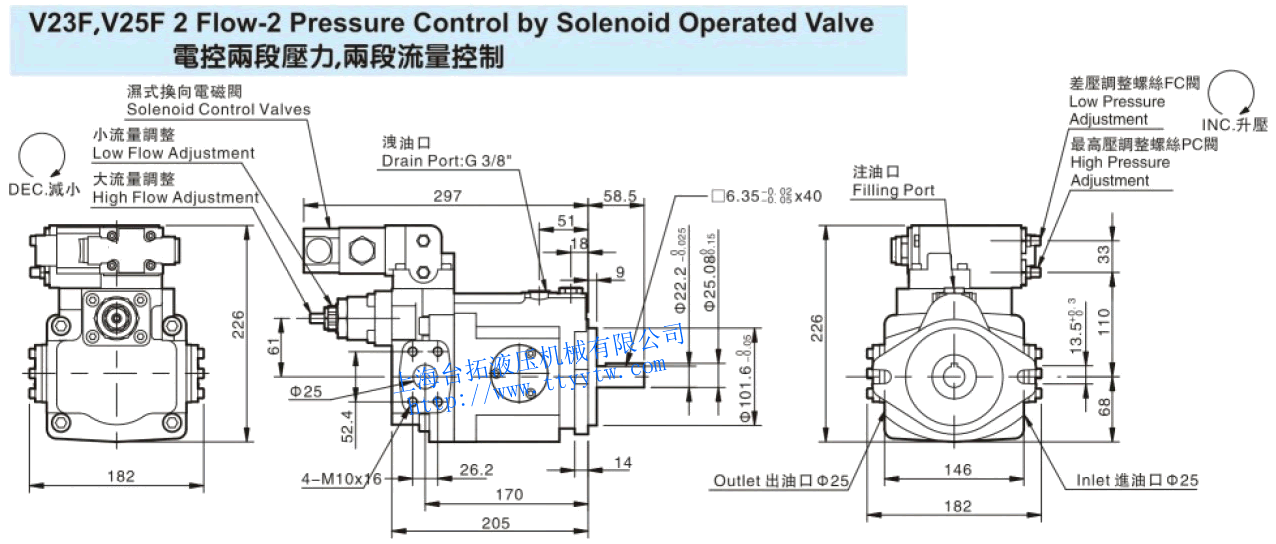

变量柱塞泵V23F,V25F尺寸图下载 变量柱塞泵V23FG,V25FG尺寸图下载

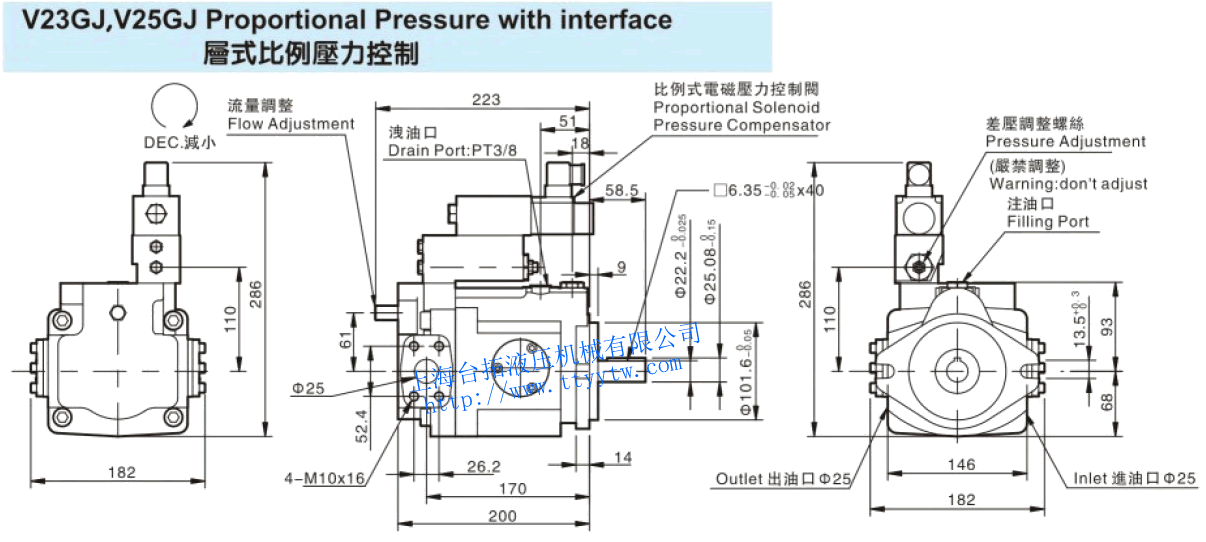

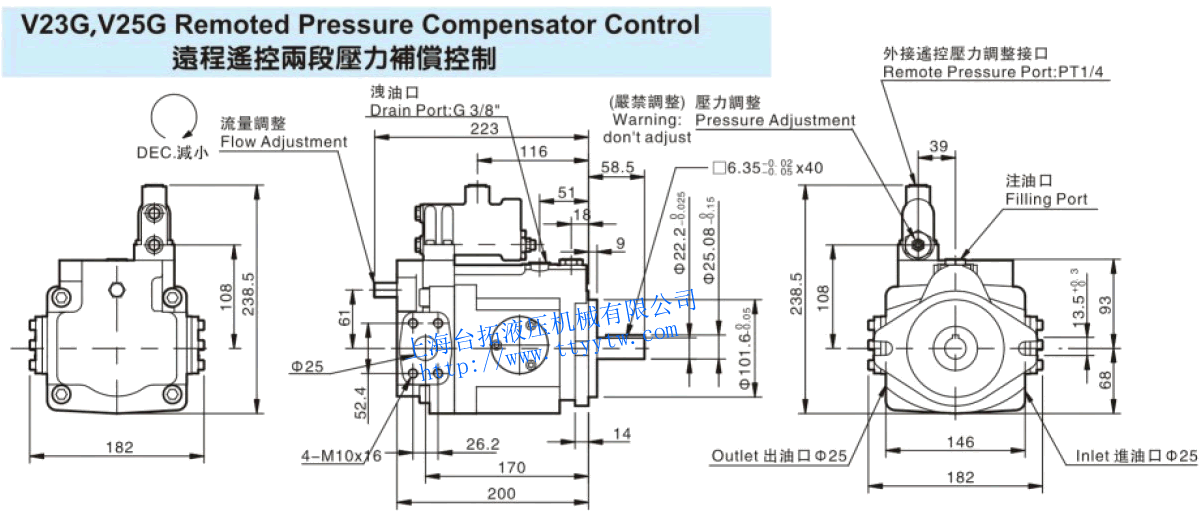

变量柱塞泵V23G,V25G尺寸图下载 变量柱塞泵V23GJ,V25GJ尺寸图下载

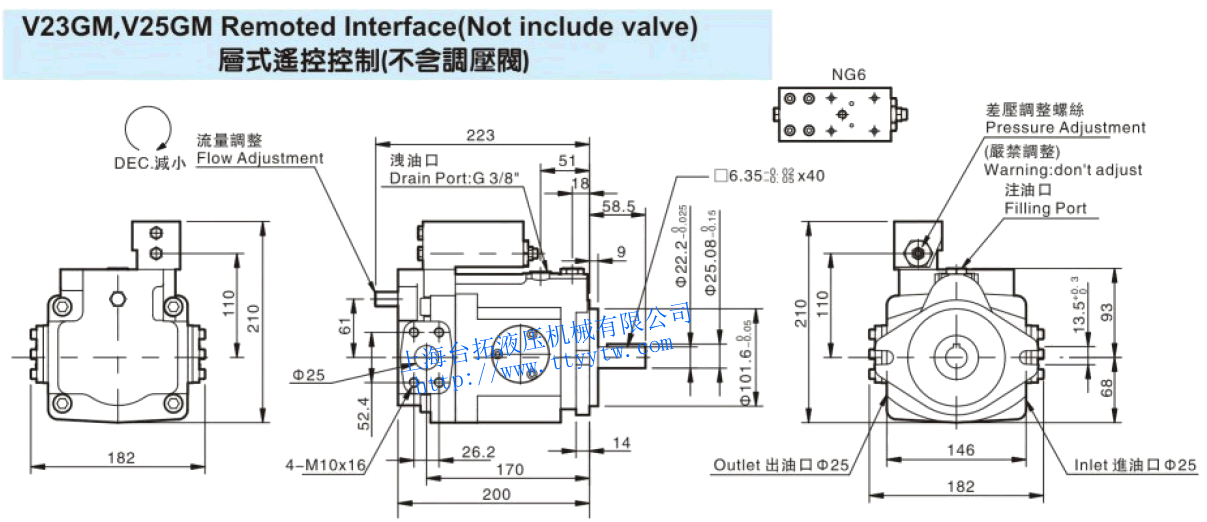

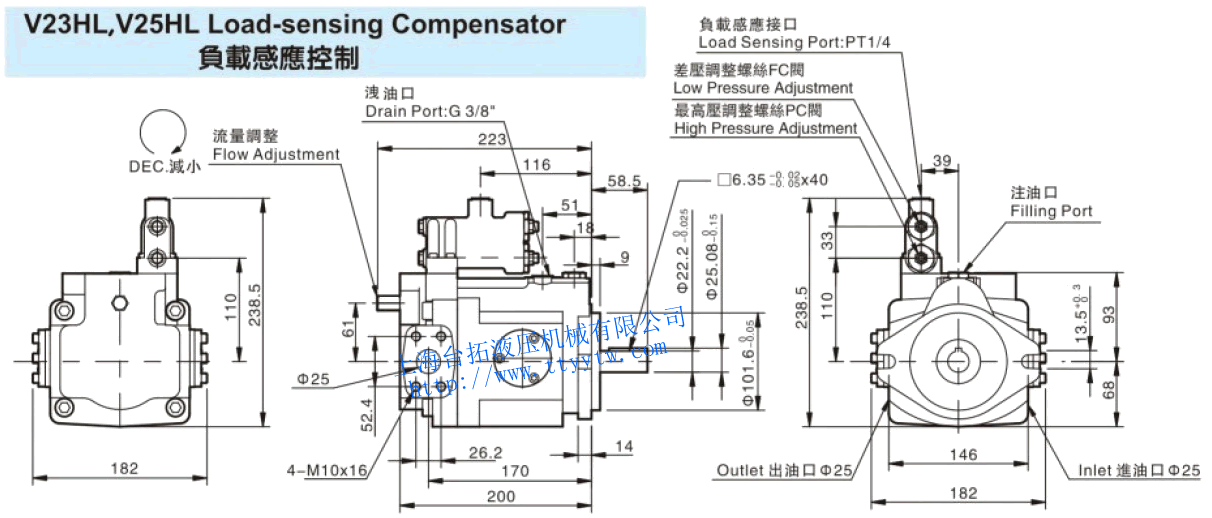

变量柱塞泵V23GM,V25GM尺寸图下载 变量柱塞泵V23HL,V25HL尺寸图下载

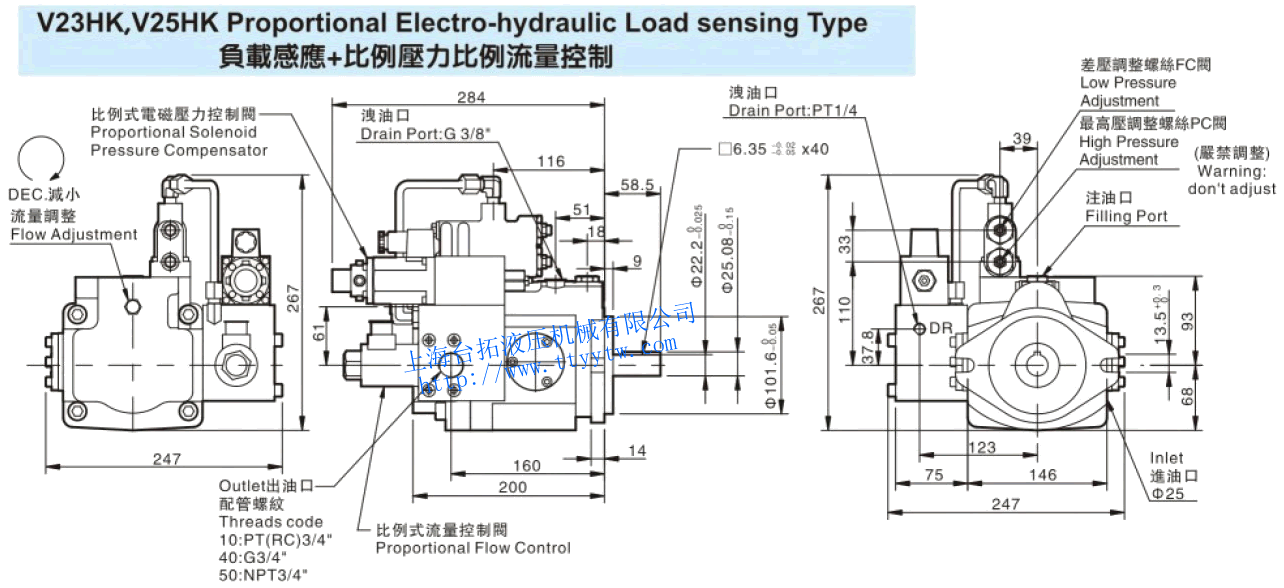

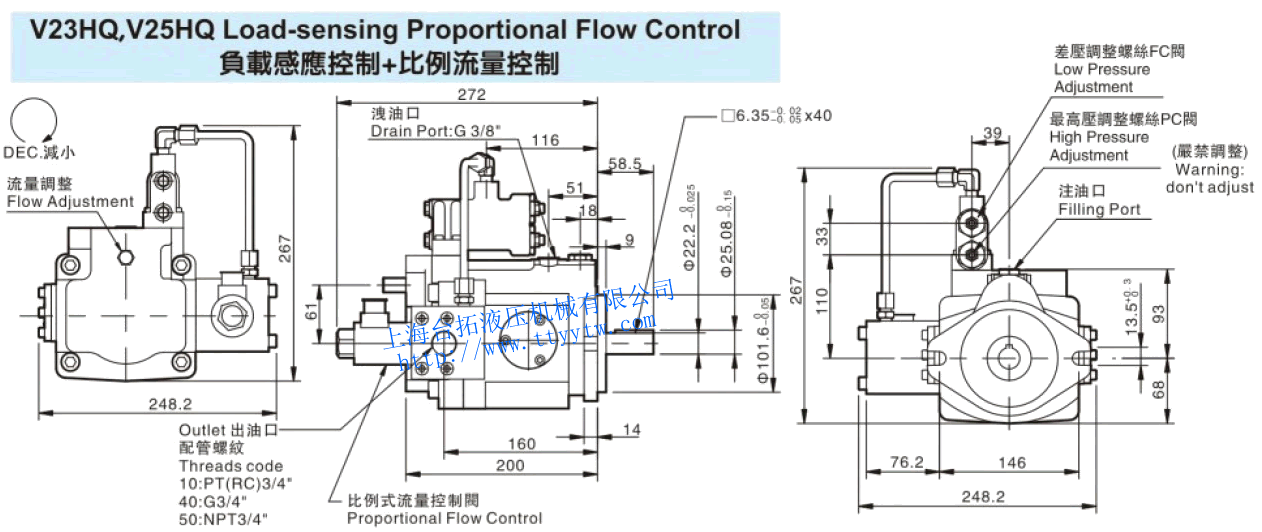

变量柱塞泵V23HK,V25HK尺寸图下载 变量柱塞泵V23HQ,V25HQ尺寸图下载

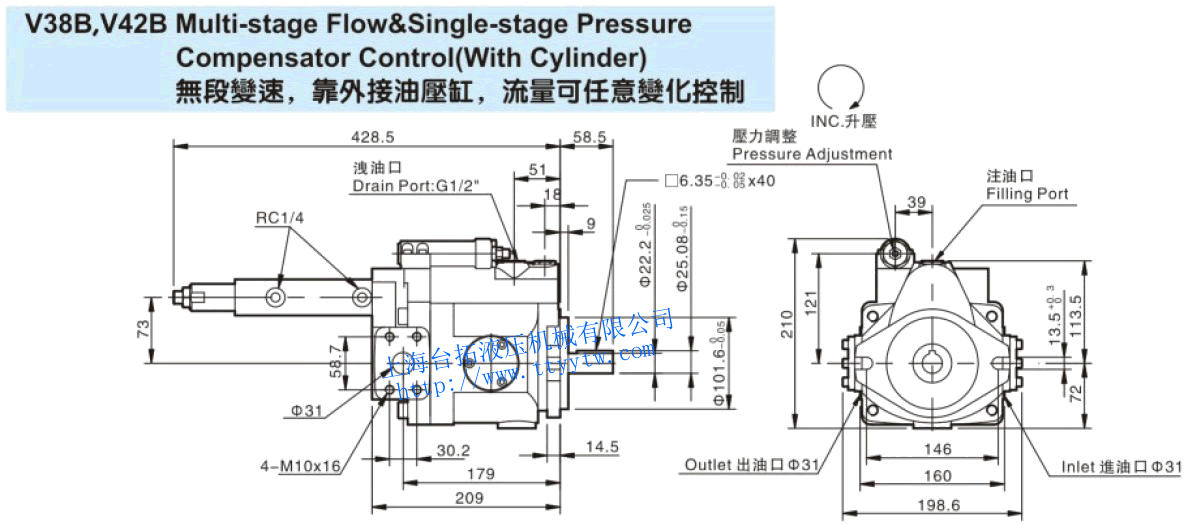

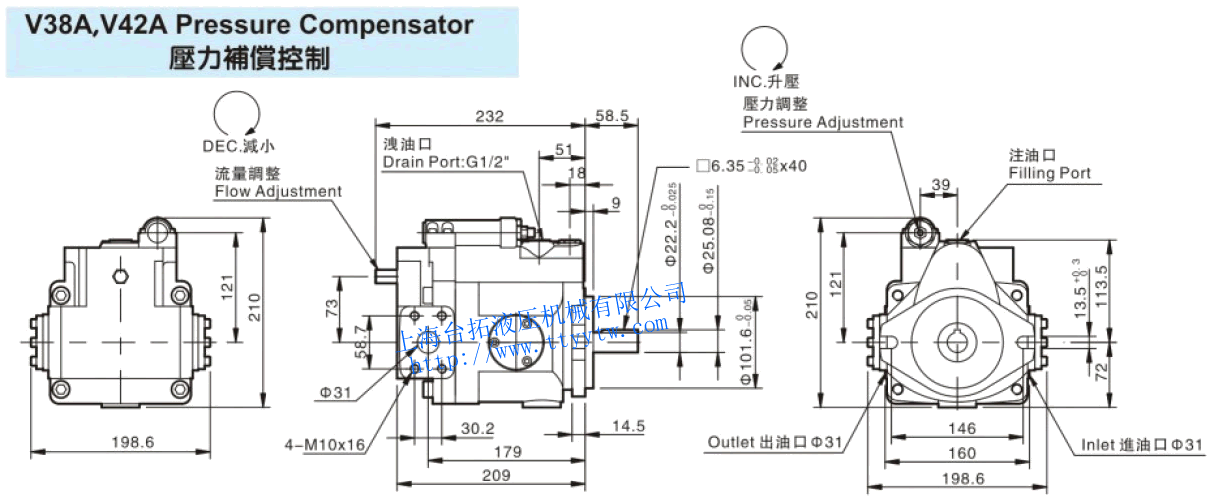

变量柱塞泵V38A,V42A尺寸图下载 变量柱塞泵V38B,V42B尺寸图下载

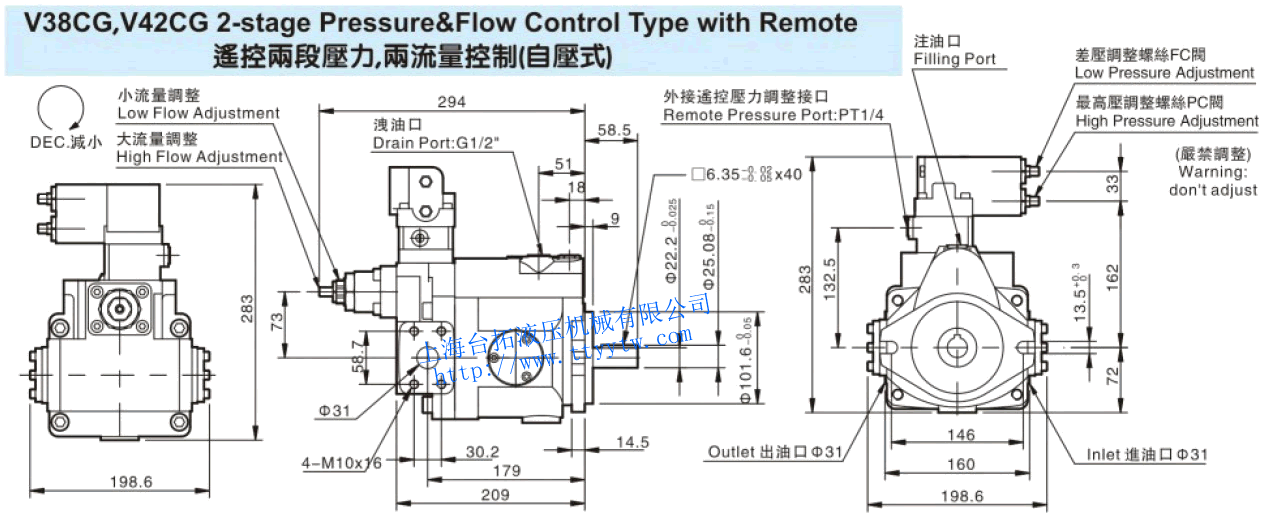

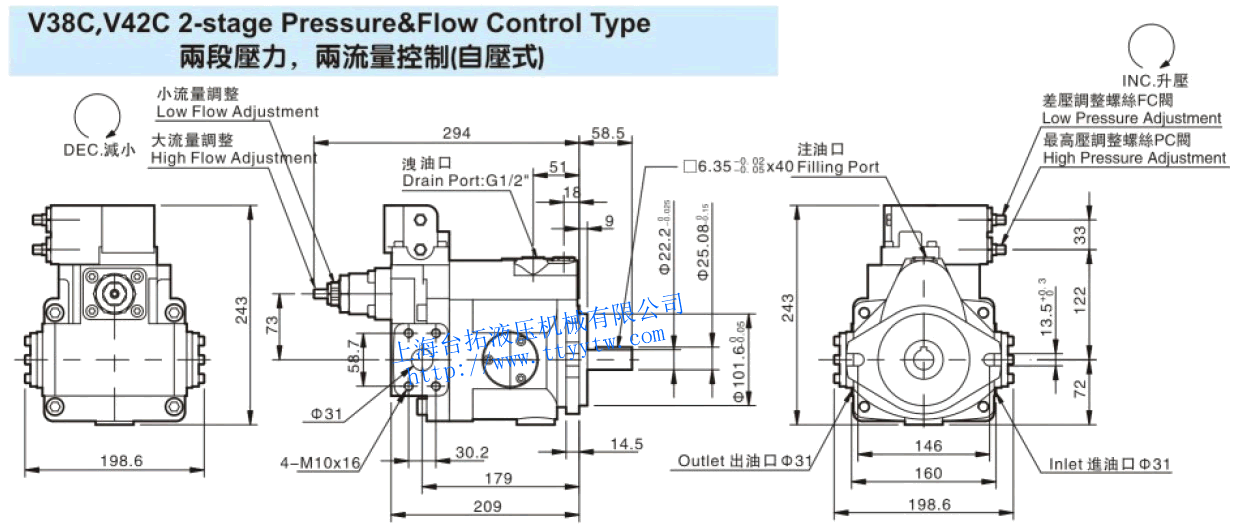

变量柱塞泵V38C,V42C尺寸图下载 变量柱塞泵V38CG,V42CG尺寸图下载

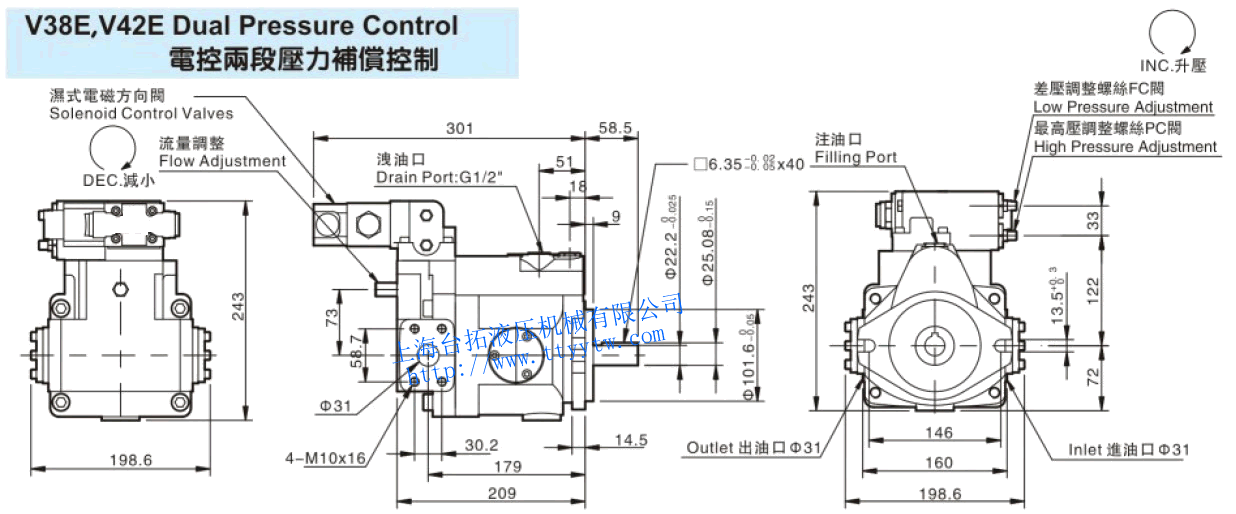

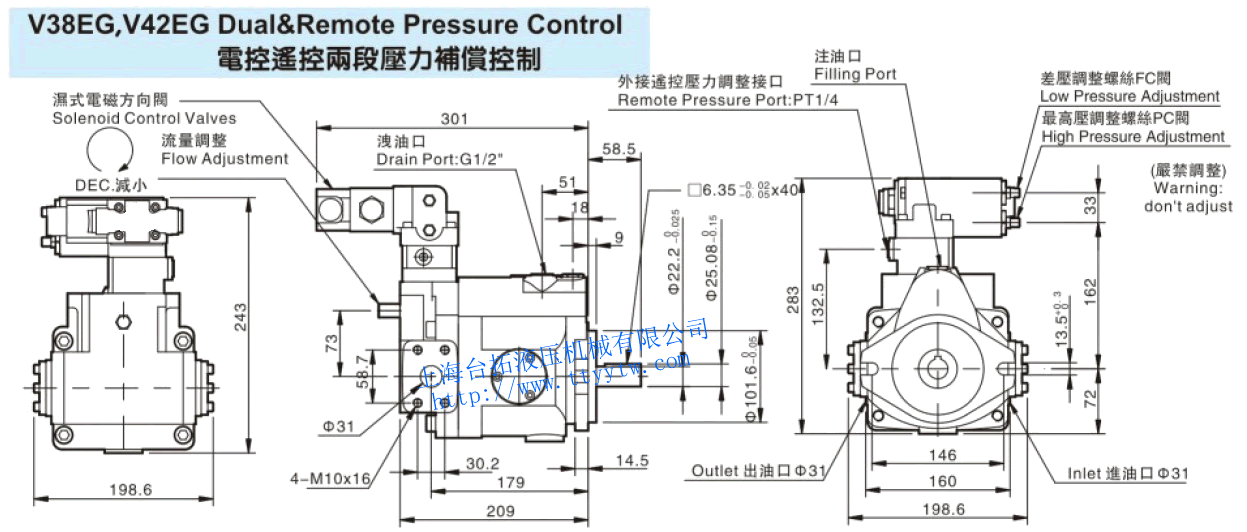

变量柱塞泵V38E,V42E尺寸图下载 变量柱塞泵V38EG,V42EG尺寸图下载

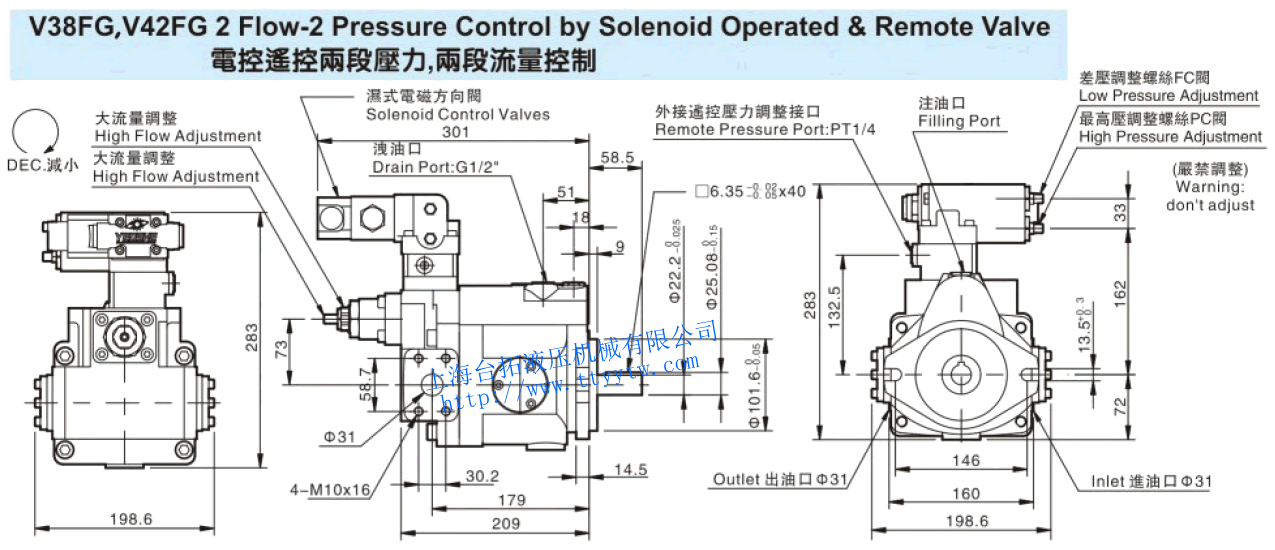

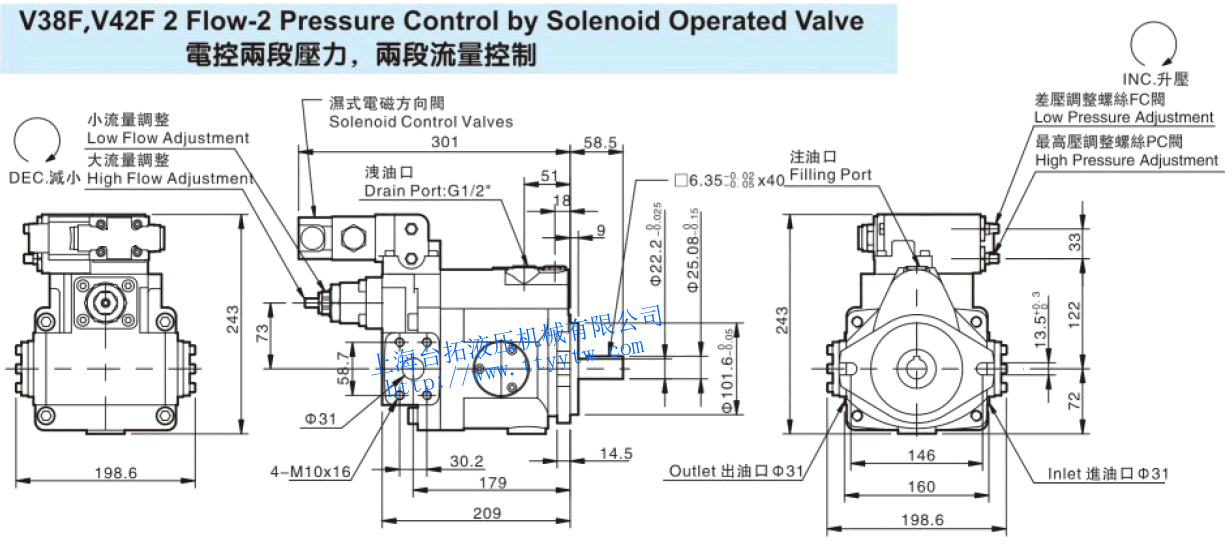

变量柱塞泵V38F,V42F尺寸图下载 变量柱塞泵V38FG,V42FG尺寸图下载

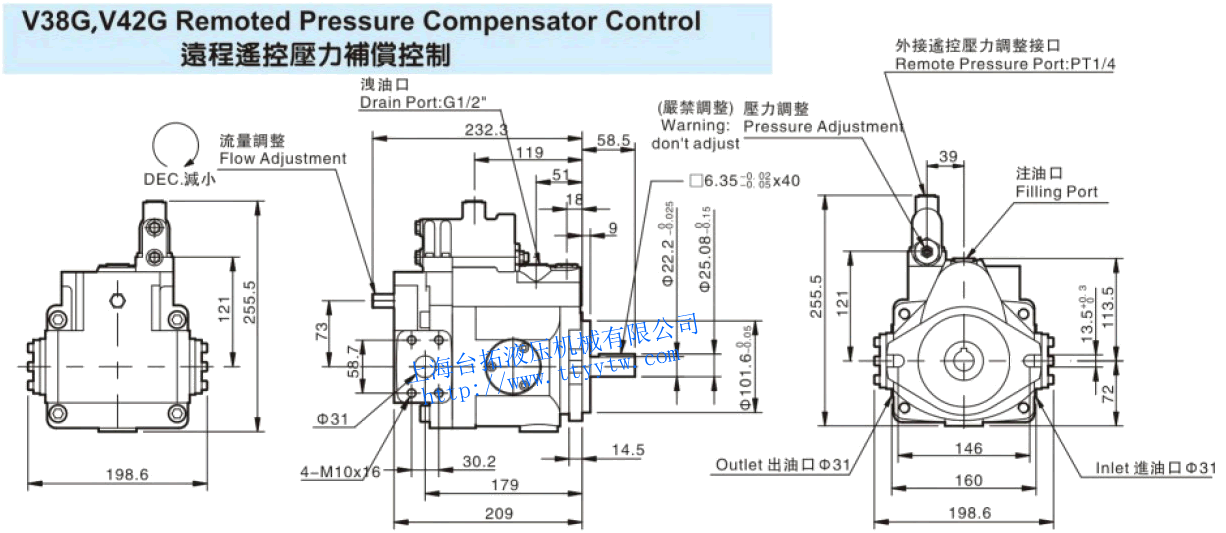

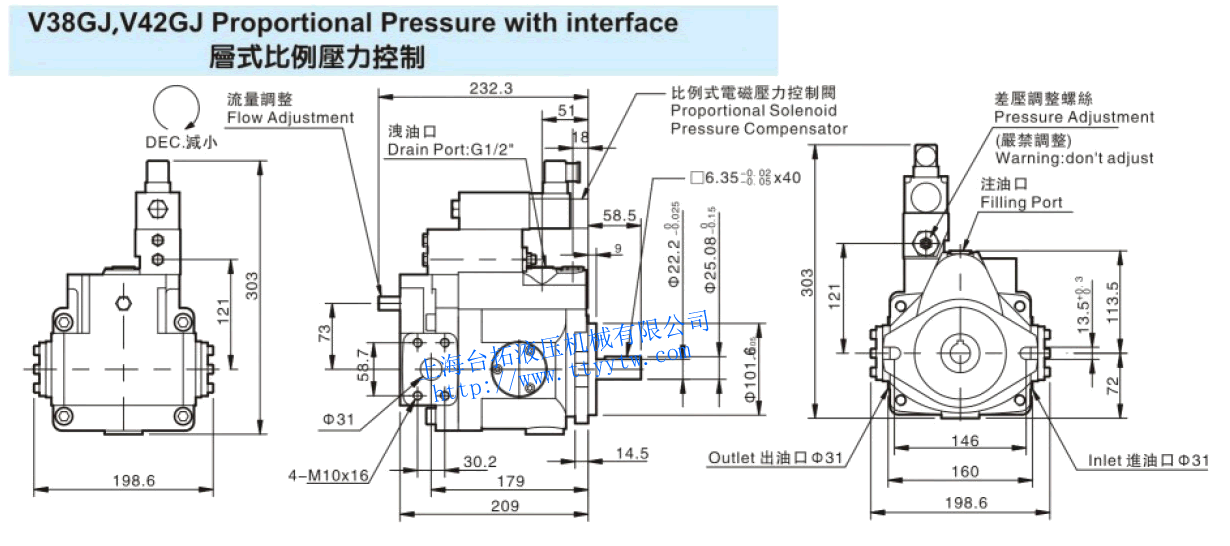

变量柱塞泵V38G,V42G尺寸图下载 变量柱塞泵V38GJ,V42GJ尺寸图下载

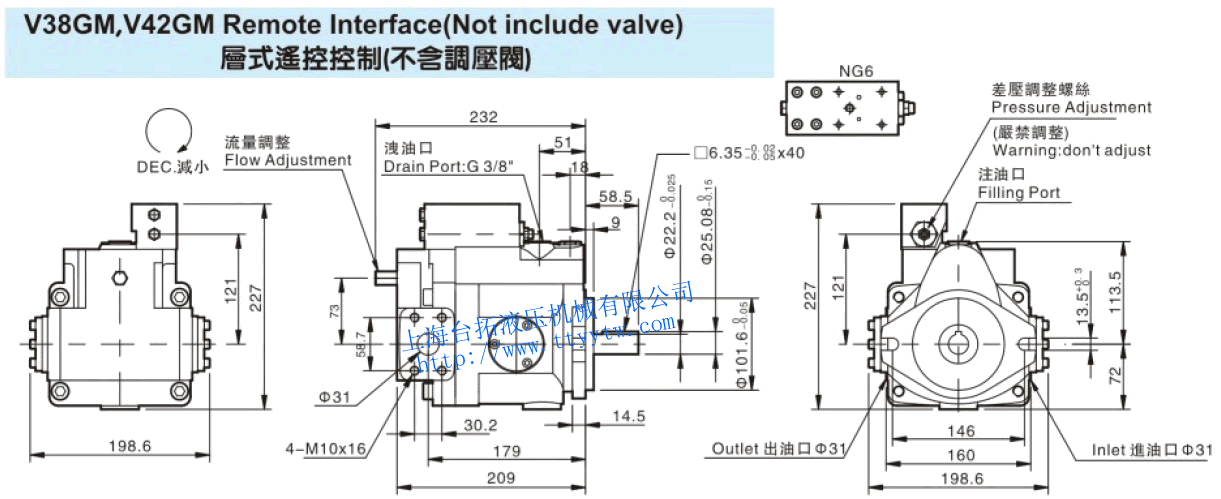

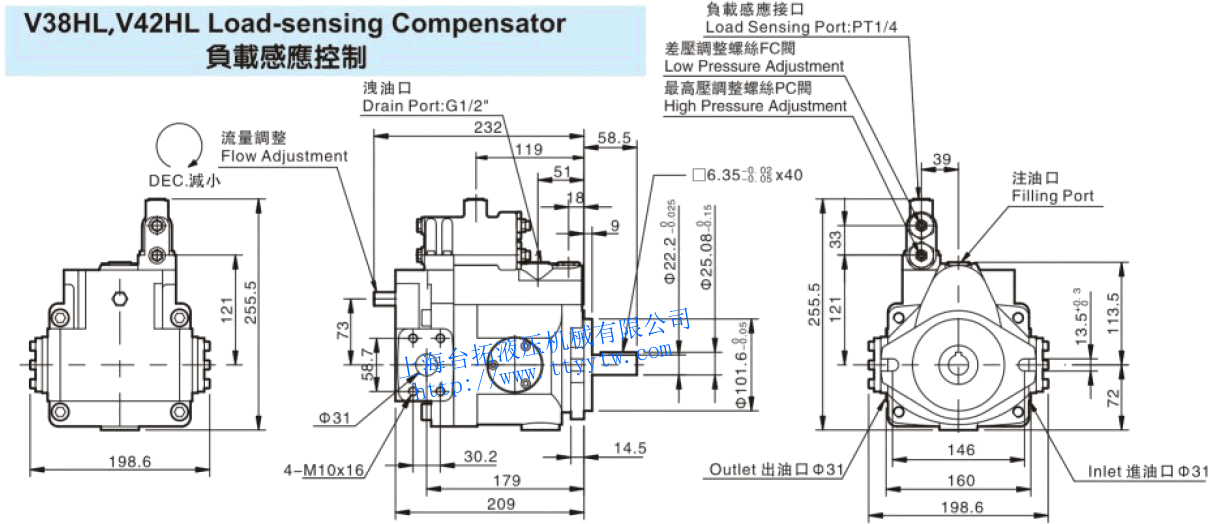

变量柱塞泵V38GM,V42GM尺寸图下载 变量柱塞泵V38HL,V42HL尺寸图下载

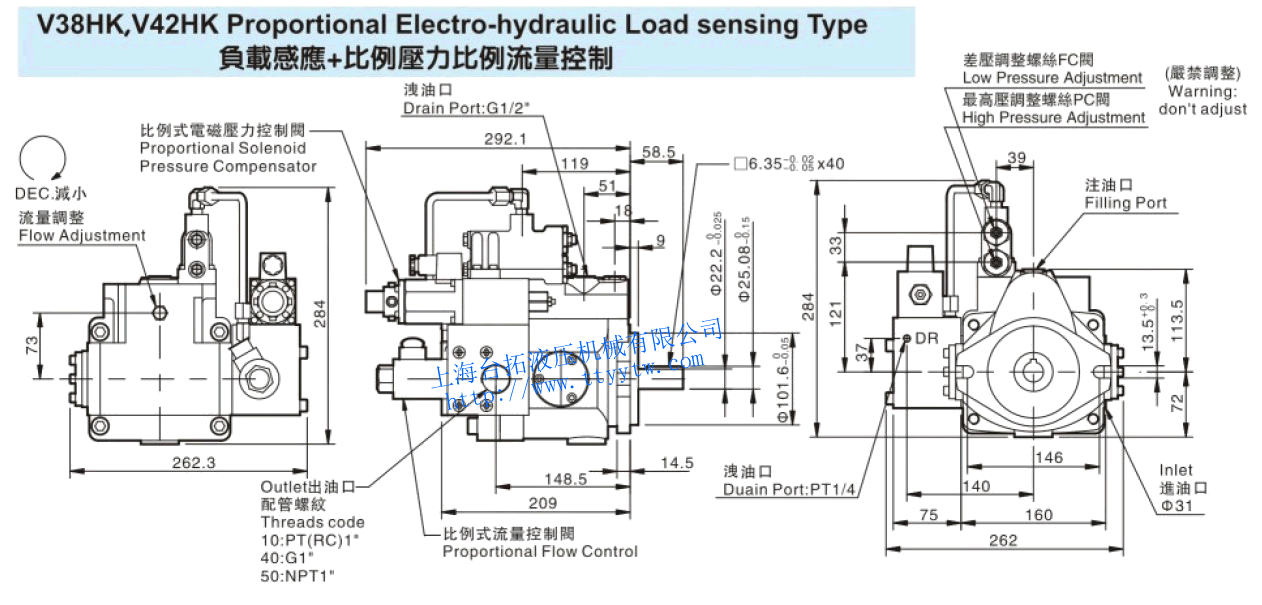

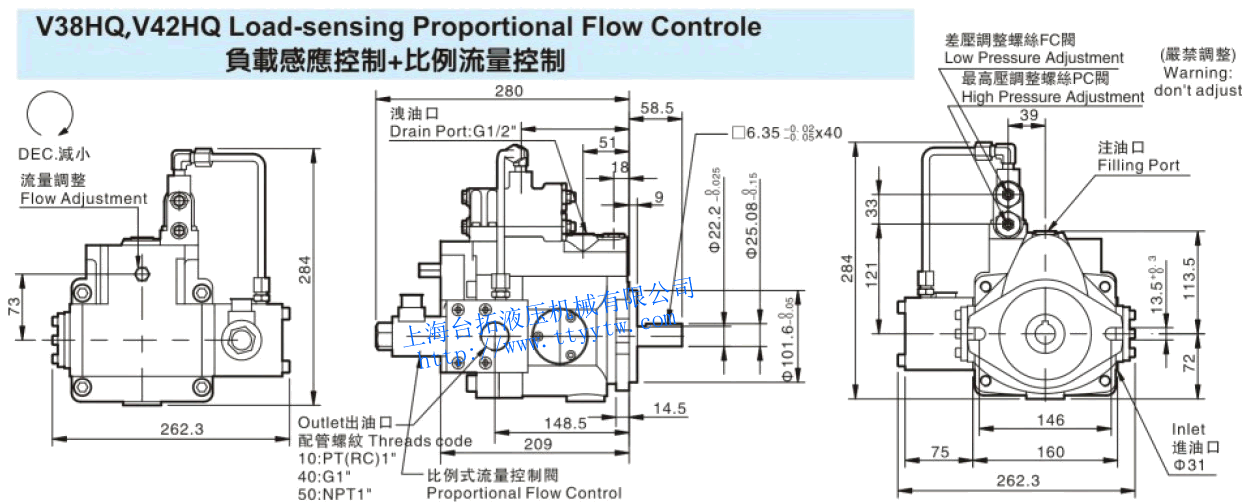

变量柱塞泵V38HK,V42HK尺寸图下载 变量柱塞泵V38HQ,V42HQ尺寸图下载

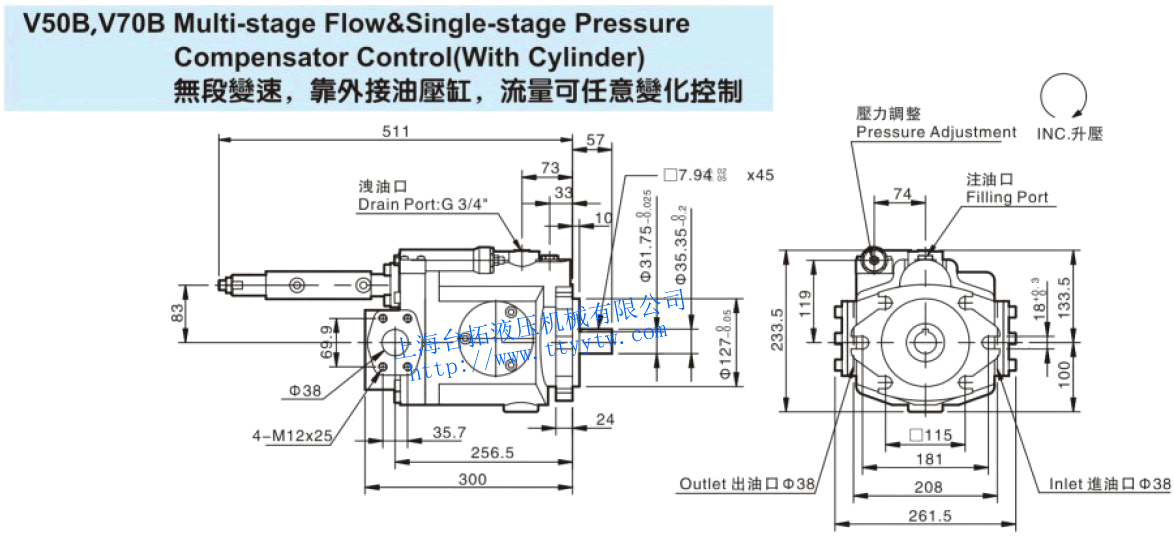

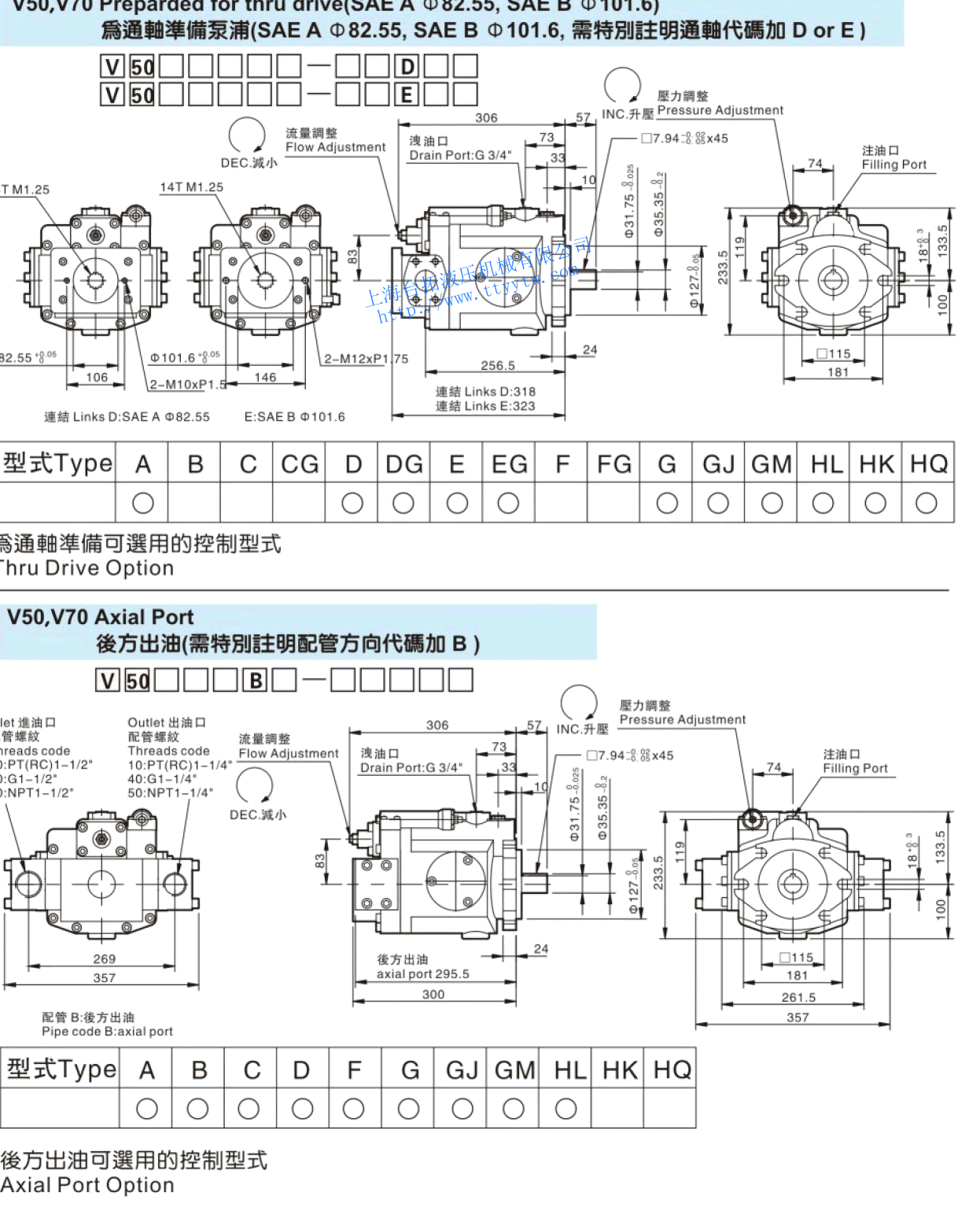

变量柱塞泵V50A,V70A尺寸图下载 变量柱塞泵V50B,V70B尺寸图下载

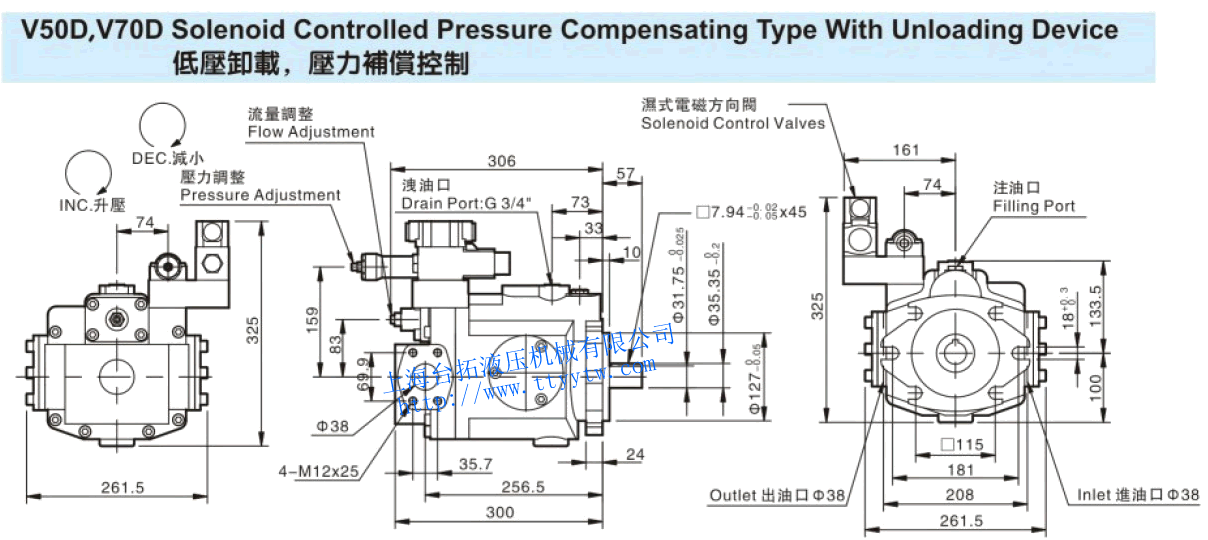

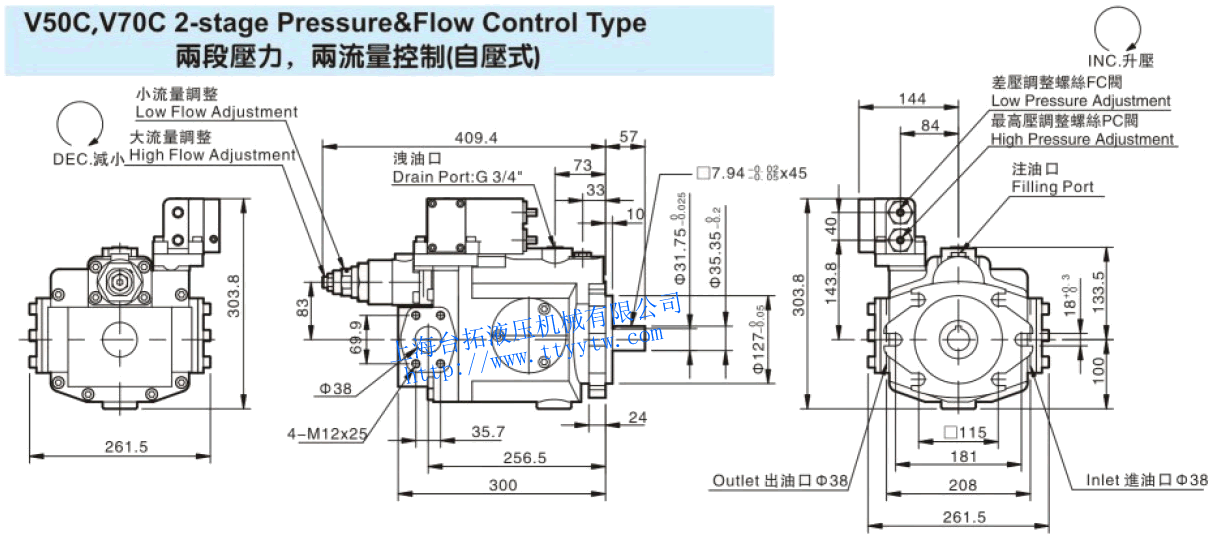

变量柱塞泵V50C,V70C尺寸图下载 变量柱塞泵V50D,V70D尺寸图下载

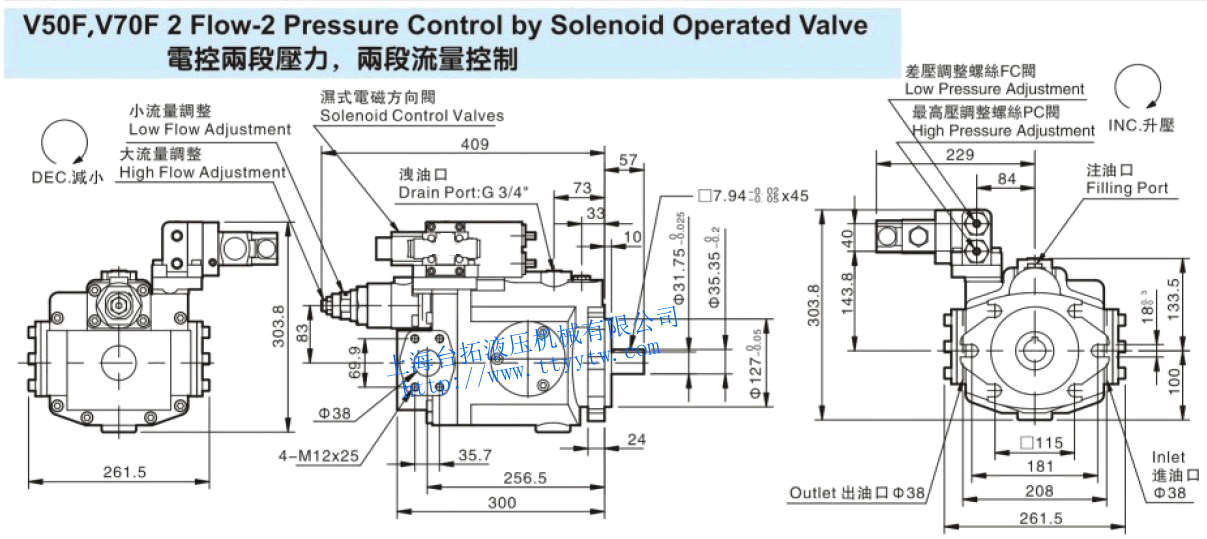

变量柱塞泵V50F,V70F尺寸图下载 变量柱塞泵V50G,V70G尺寸图下载

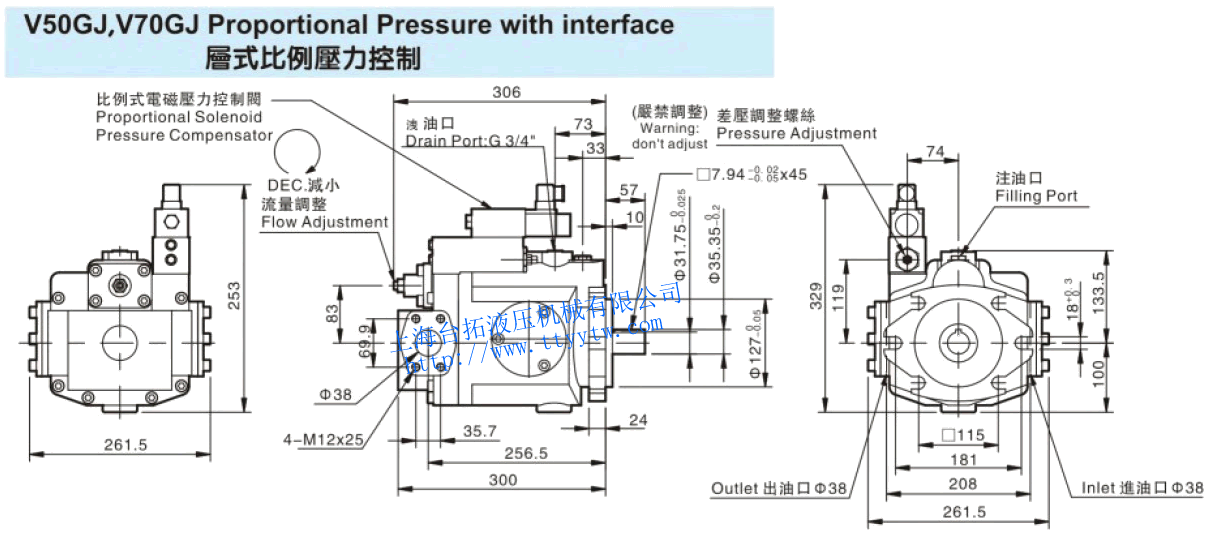

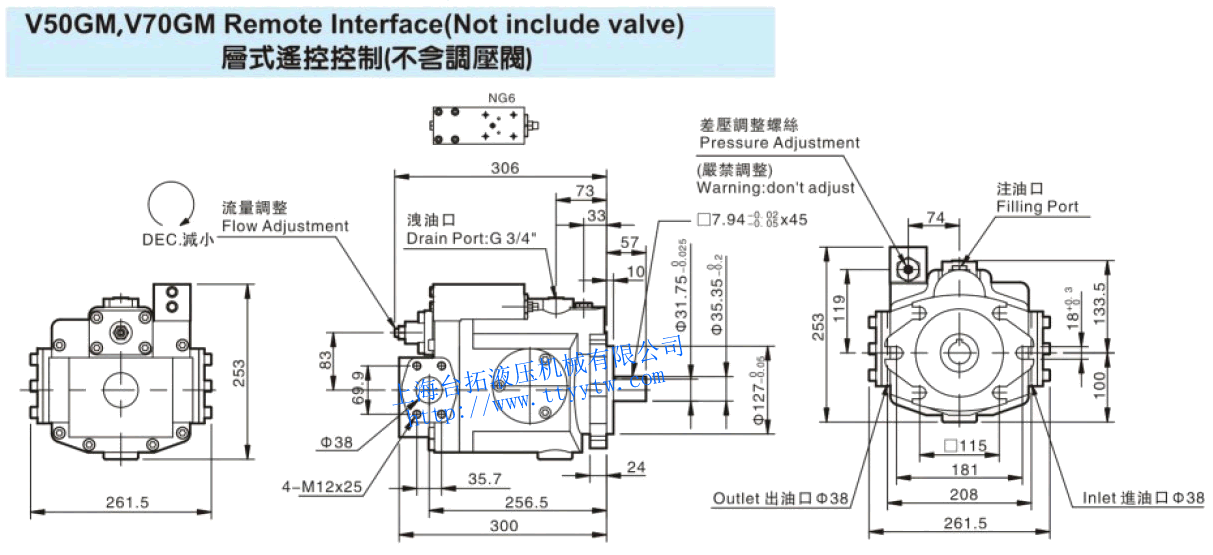

变量柱塞泵V50GJ,V70GJ尺寸图下载 变量柱塞泵V50GM,V70GM尺寸图下载

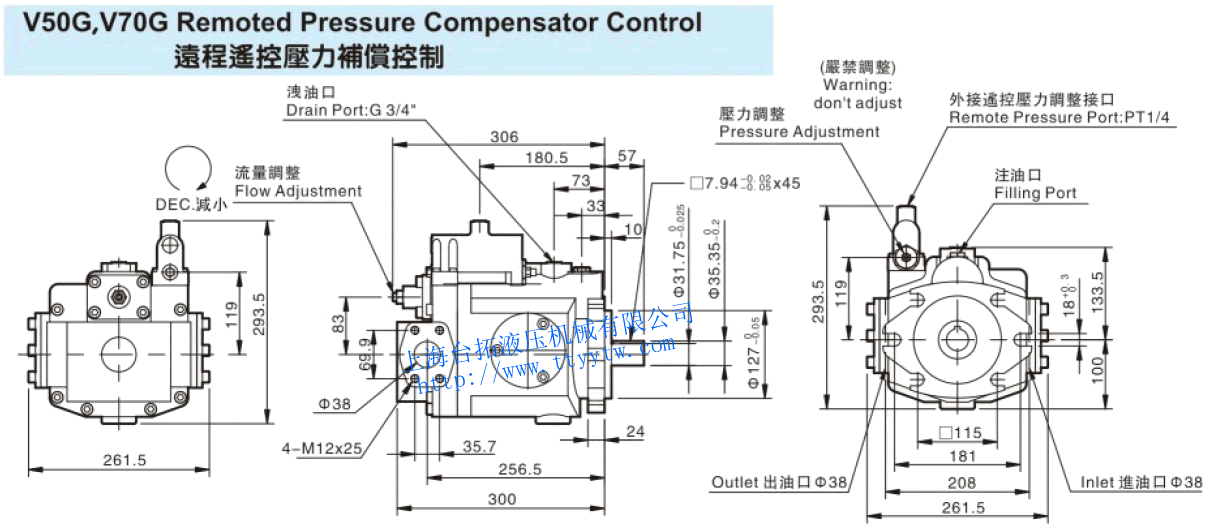

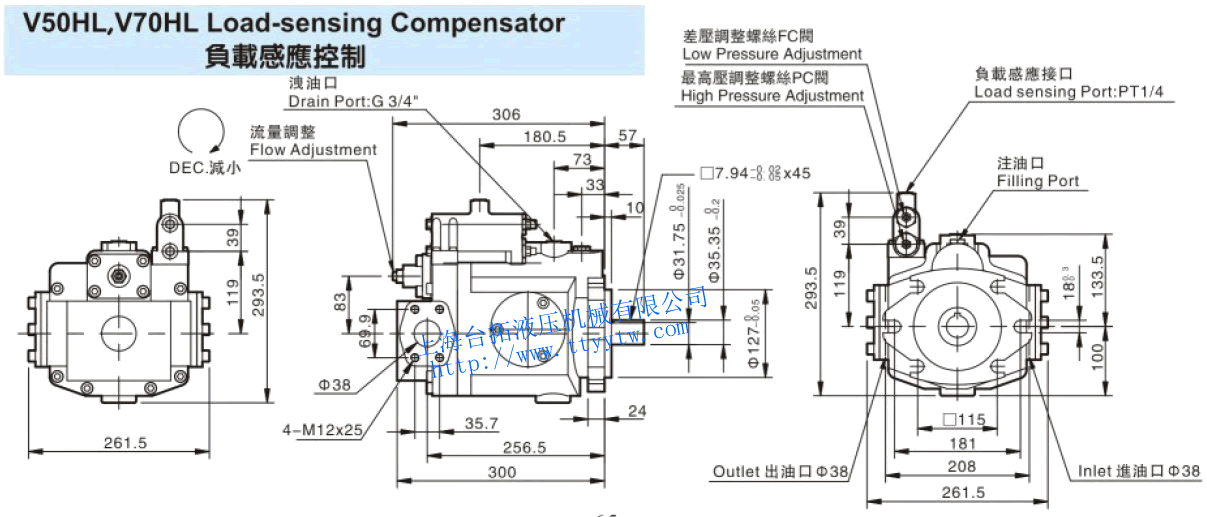

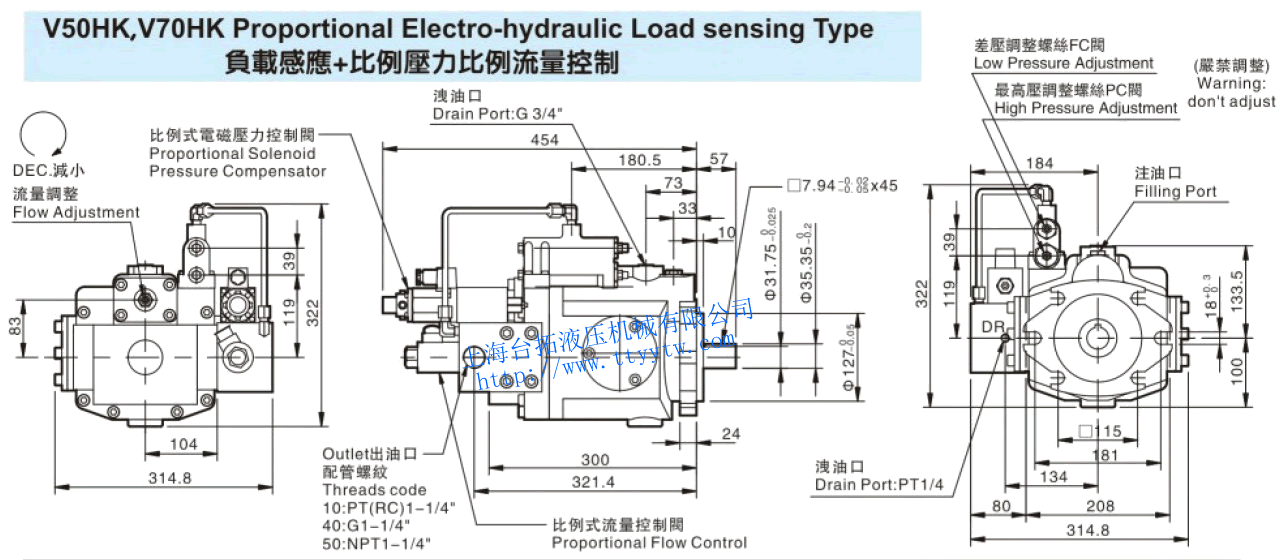

变量柱塞泵V50HL,V70HL尺寸图下载 变量柱塞泵V50HK,V70HK尺寸图下载

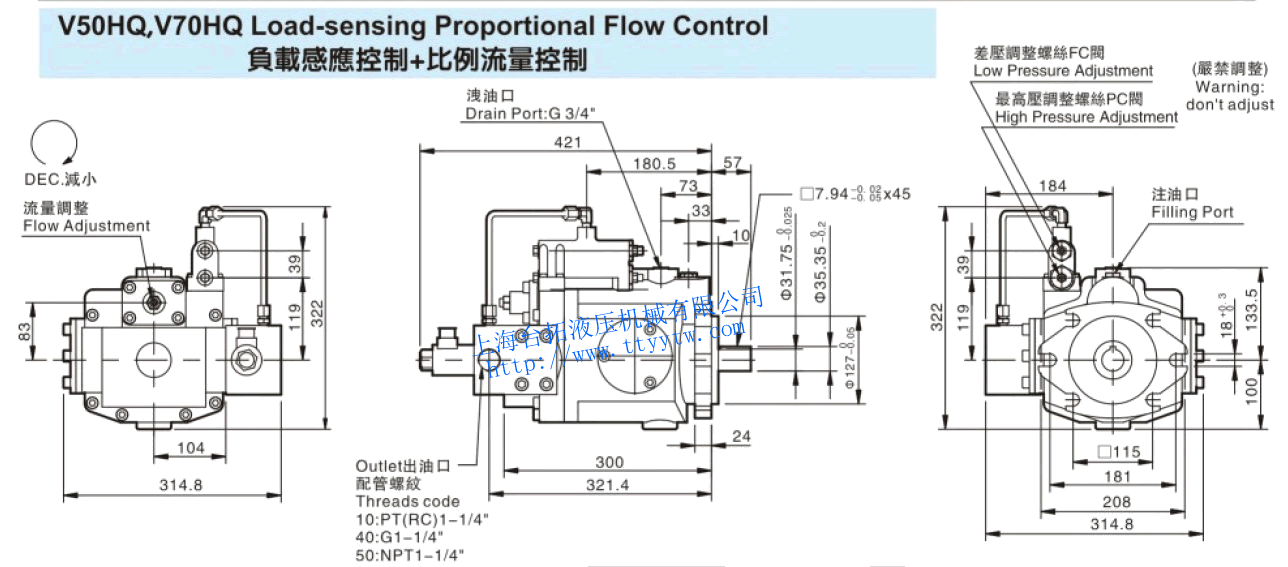

变量柱塞泵V50HQ,V70HQ尺寸图下载

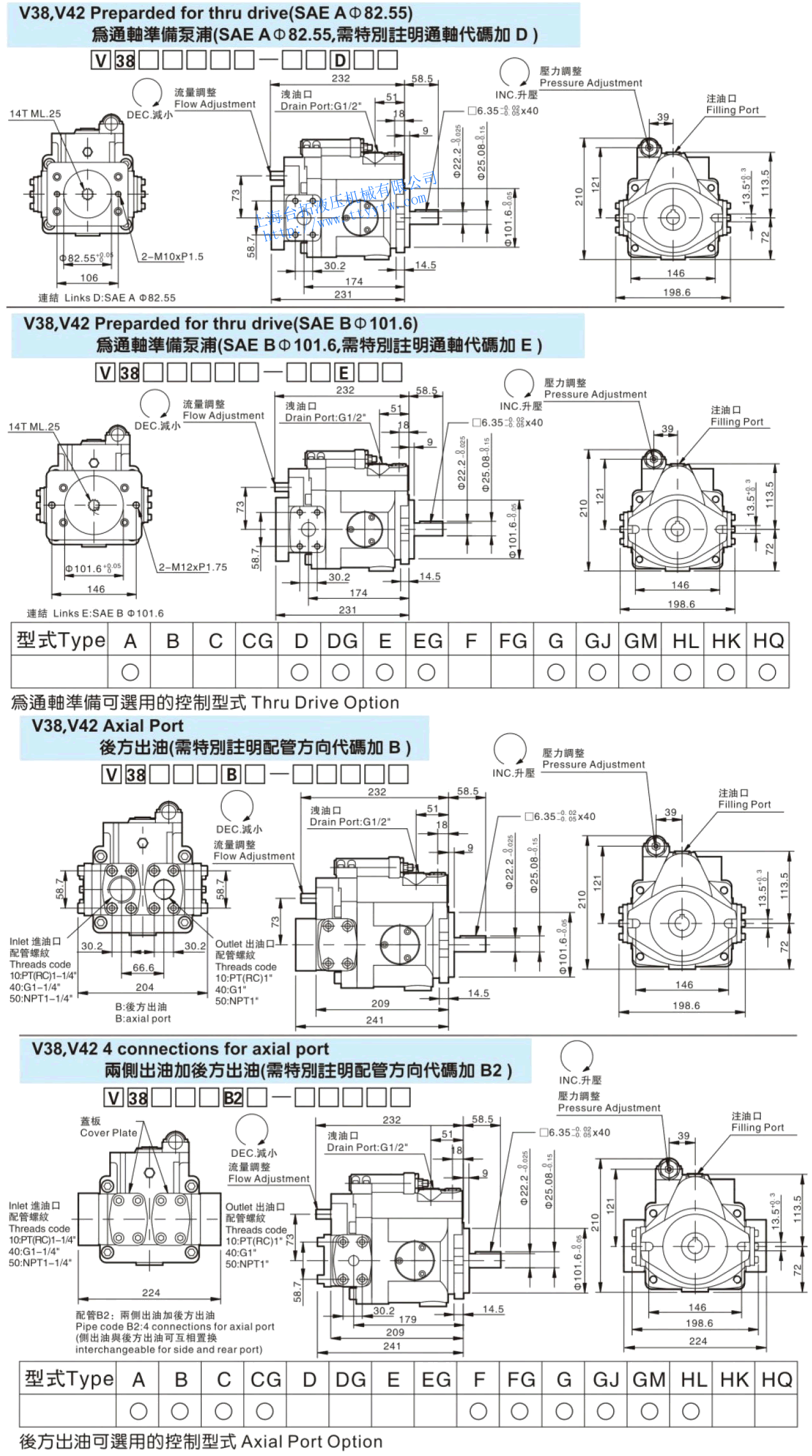

变量柱塞泵V15∼V70配管方向出油方式尺寸图
变量柱塞泵V15,V18出油方式尺寸图下载 变量柱塞泵V23,V25出油方式尺寸图下载
变量柱塞泵V38,V42出油方式尺寸图下载 变量柱塞泵V50,V70出油方式尺寸图下载
变量柱塞泵V15∼V70性能特性

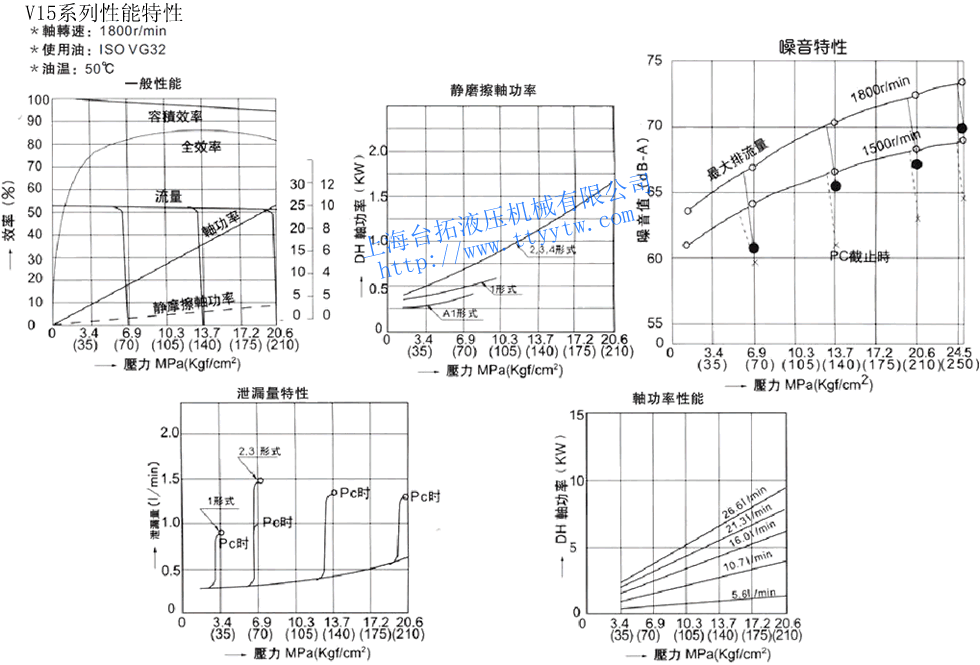

变量柱塞泵V15,V18性能特性下载 变量柱塞泵V23,V25性能特性下载

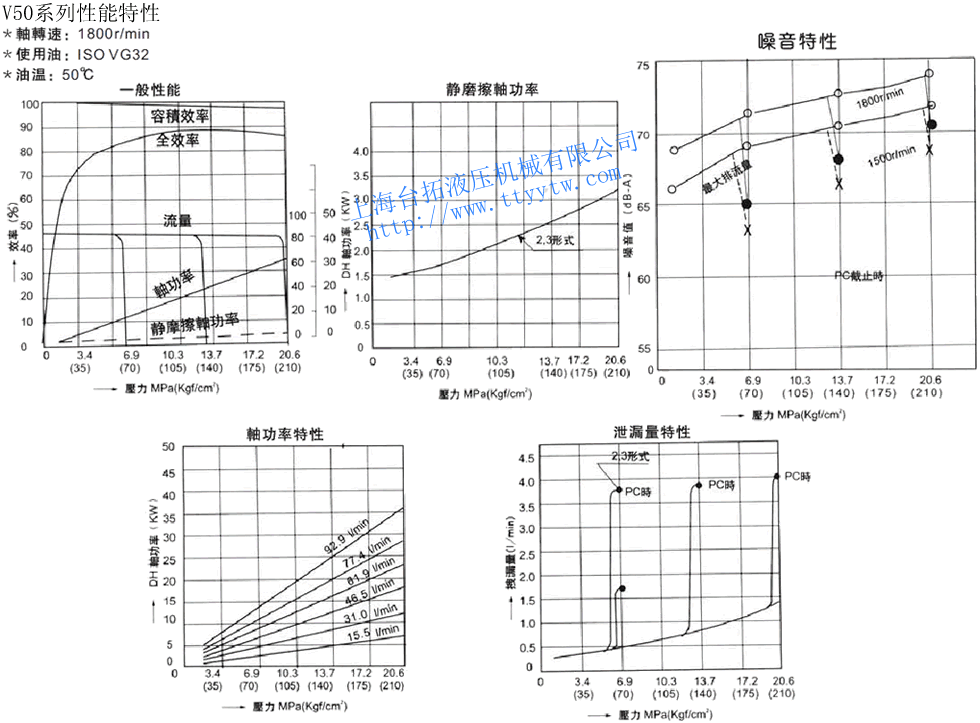

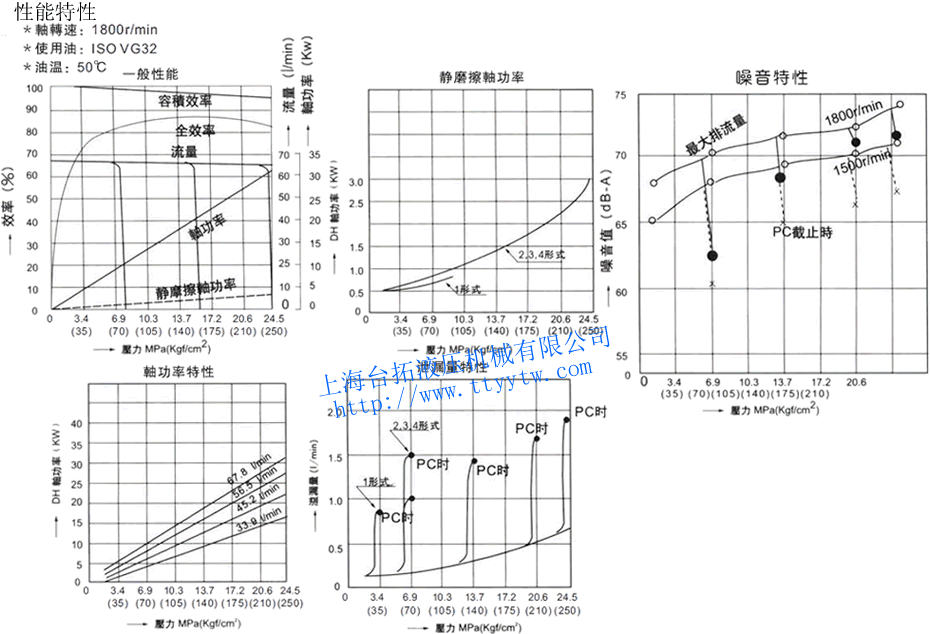

变量柱塞泵V38,V42性能特性下载 变量柱塞泵V50性能特性下载

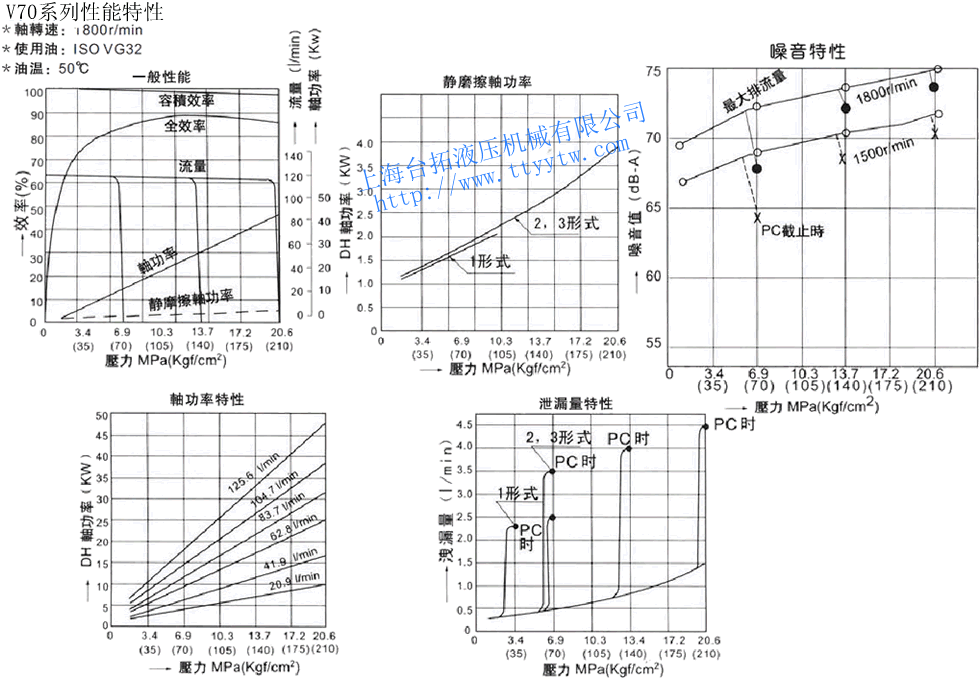

变量柱塞泵V70性能特性下载
