柱塞泵V15~70(日制)
产品型号：V8,V15,V15(Y型),V23,V38,V50,V70
变量柱塞泵V系列低噪音，动力损失小，油的温升慢。
- 产品介绍
- 规格参数
变量柱塞泵V系列型号说明
F -V 38 A 3 R X -95 -RC 适用液体标记 型号 排量 控制方式 压力
范围旋转方向 油管配
管方向设计号 控制方法Ⅲ 无标记:
含石油成分液压油
W:含水/乙二醇液压油
F:含W/O乳化液成分液压油V系列
柱塞泵见下表 A:压力补偿控制
C:组合控制
D:复合压力控制
SA:功率匹配控制压力
范围(从轴端看)
R:顺时针
L:逆时针无标记:
轴向油管口
X:
侧面油管口20:泵型号V8,V50
95:泵型号V15,V38
30:泵型号V23
35:泵型号V23
60:泵型号V70无标记:
无远程控
制系统
RC:
带远程控
制系统备注：控制方法为A，CH或SA的情况下设计代号为35泵型号为V23。控制方法为CJ或D的情况下设计代号为60泵型号为V70。
变量柱塞泵V系列规格表
型 号 工作压力MPa 理论排量
cm³/rev.排量调节范围1800Min−¹
ℓ/min
允许转速Min−¹ 重量(带控制A)kg 最大 额定 轴向口 侧面口 V8 7 7 8.0 4∼14.4 500∼1800 - 8.9 V15 21 14 14.8 5.6∼26.6 12.8 14.5 V15(Y型) 7 7 14.8 5.6∼26.6 13.5 V23 25 17.5 23.0 11∼41.4 18.4 21.5 V38 25 17.5 37.7 28∼68 24.4 26 V50 21 14 51.6 0∼93 - 50 V70 21 14 69.8 20∼126 - 55 备注：1、JR-G(T)02和JRP-G02推荐用于远程控制系统的溢流阀。当泄油口阻塞时，压力补偿机构不能工作，这样就会变成一种定量泵状态。2、因油泵不附带支脚、客户可根据需求单独订购。

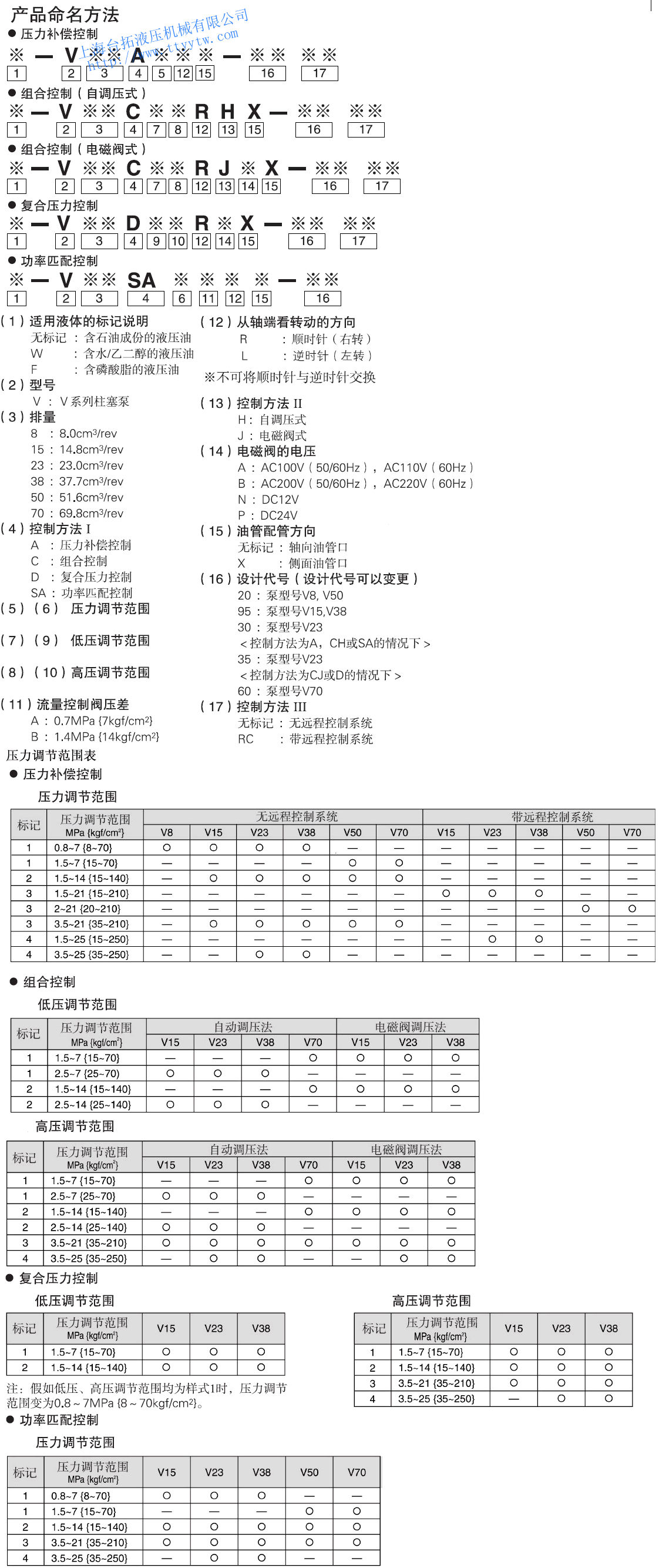

变量柱塞泵系列产品命名方法

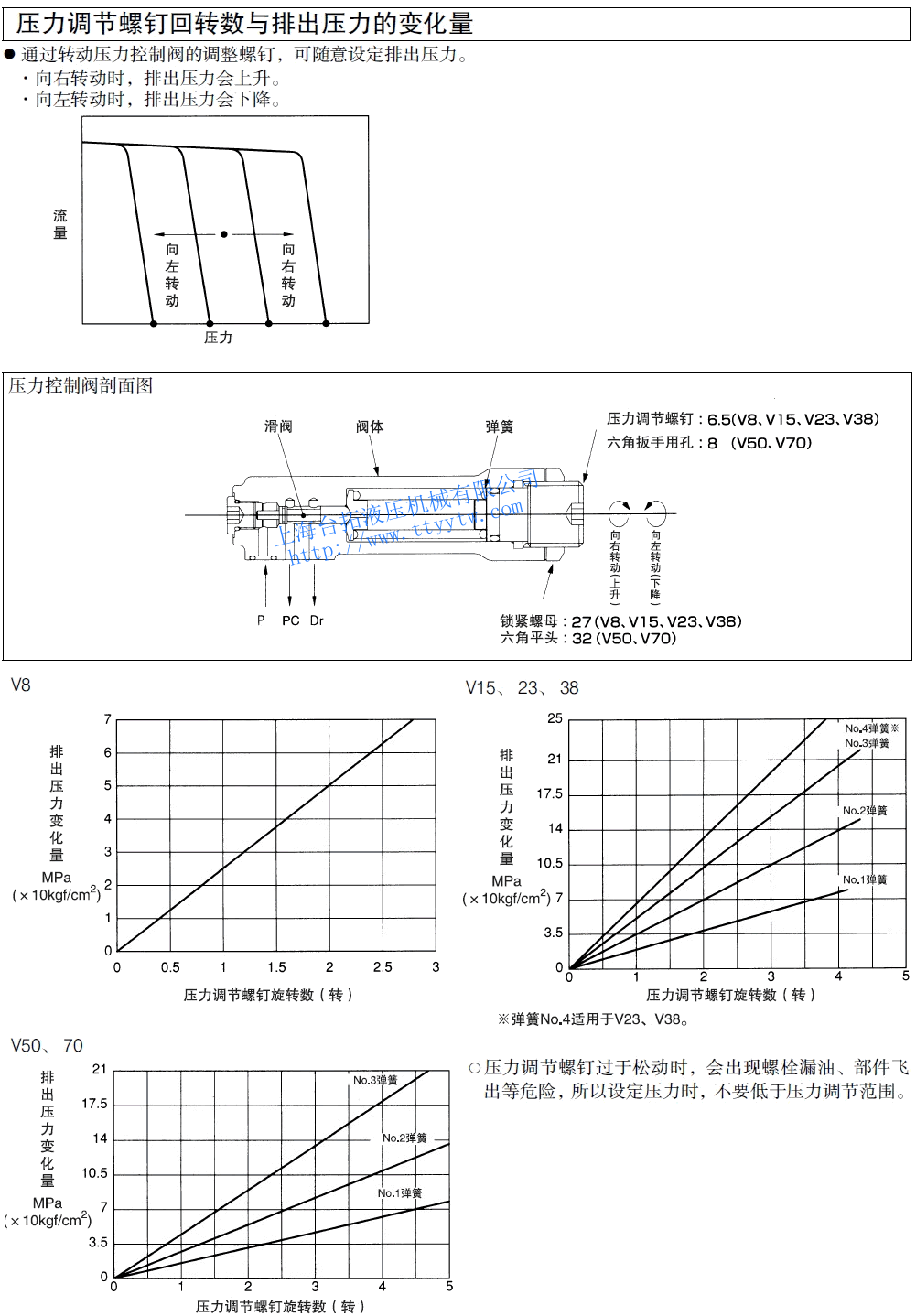

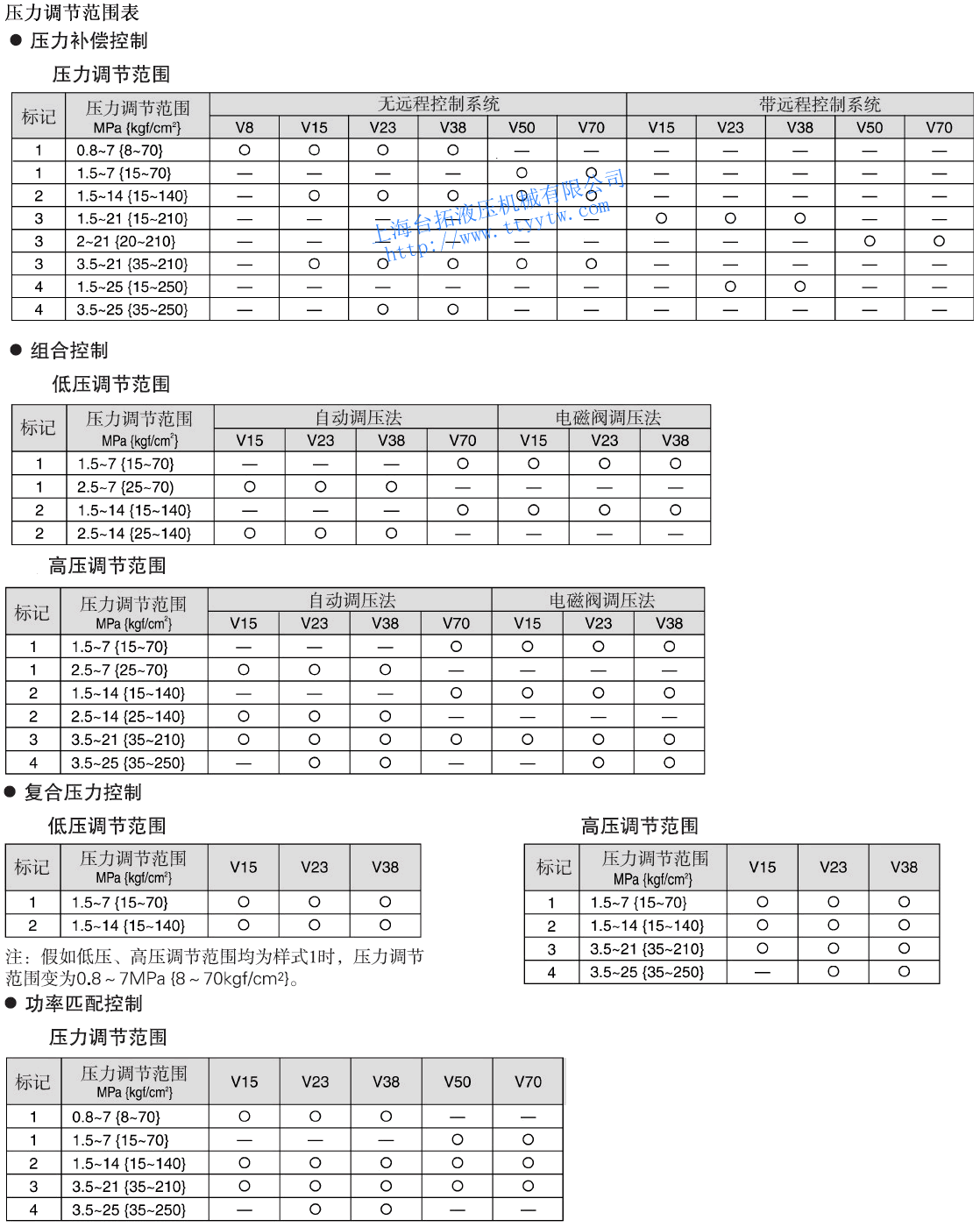

变量柱塞泵V系列压力调节螺钉回转数与排出压力的变化量

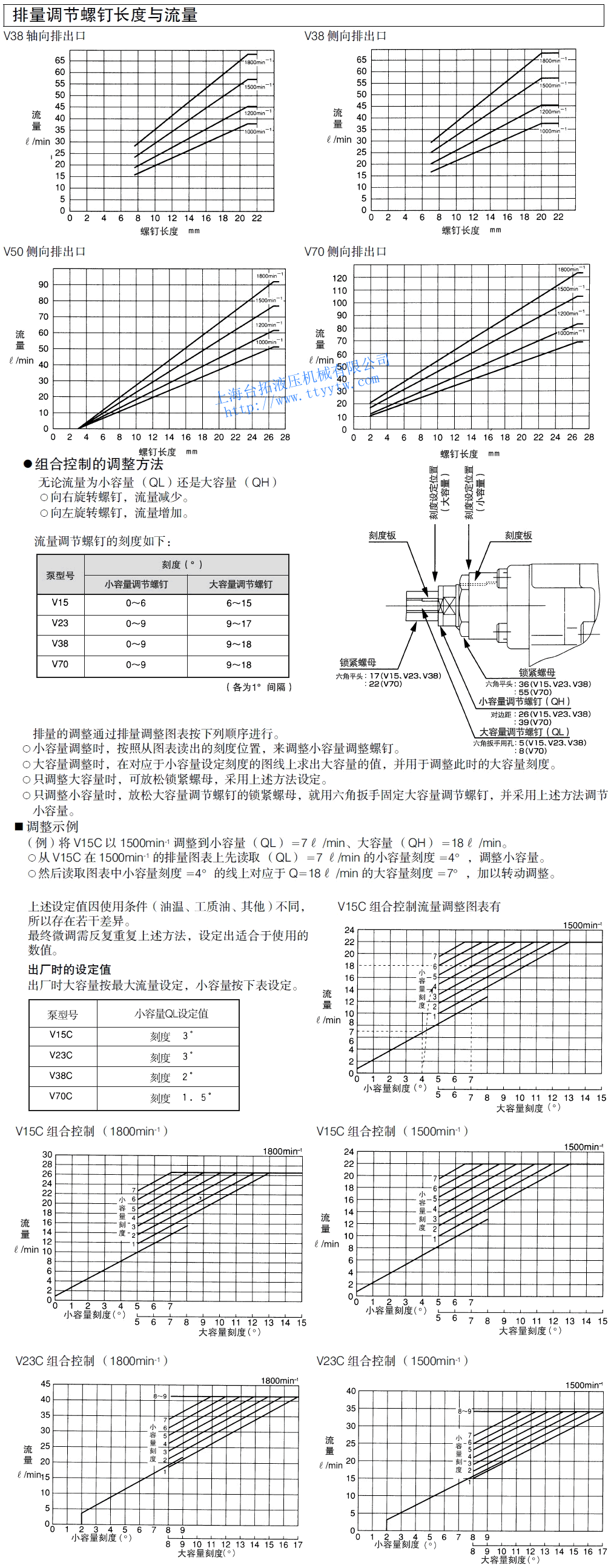

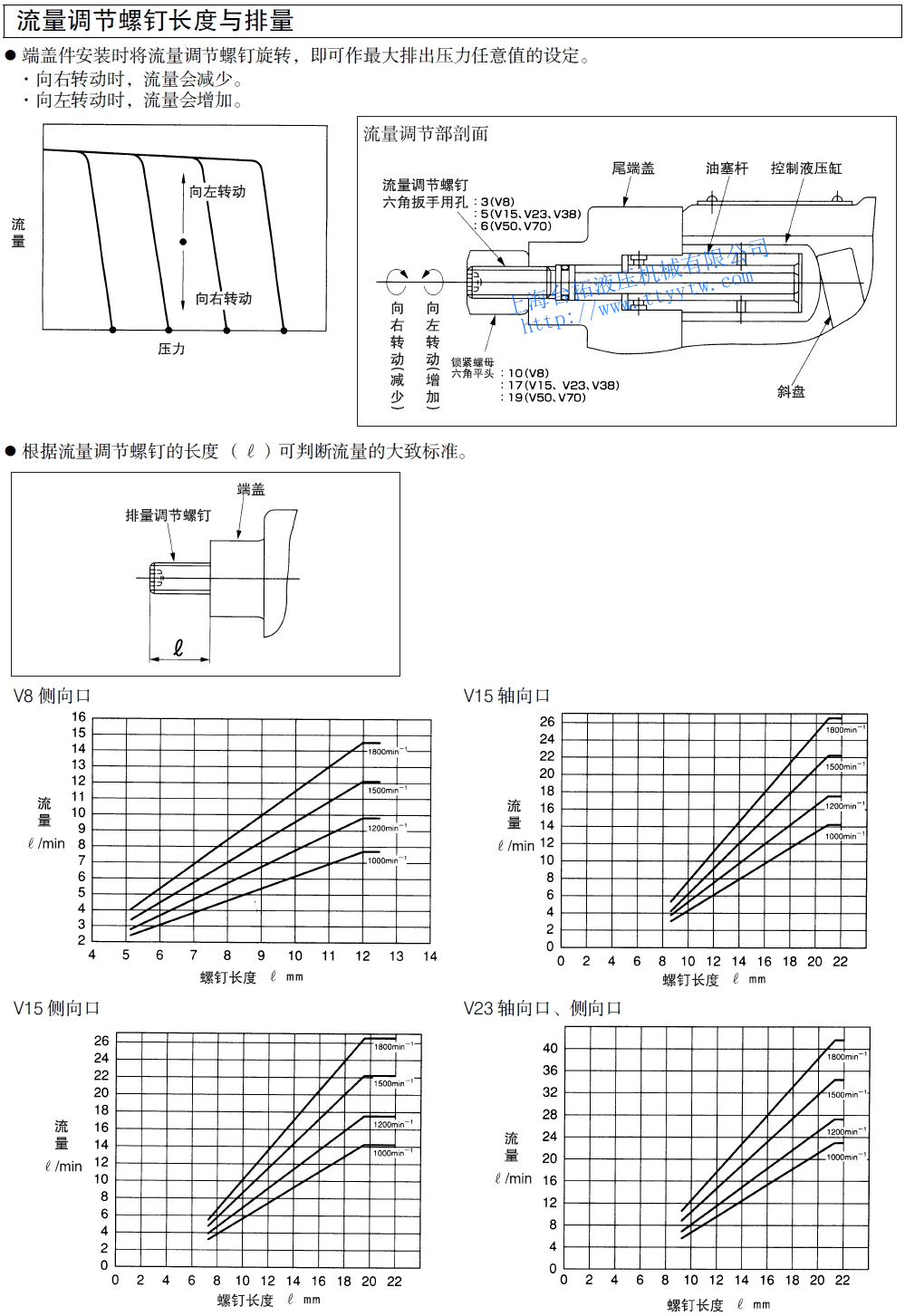

变量柱塞泵V系列流量调节螺钉长度与排量
变量柱塞泵V系列排量调节螺钉长度与流量

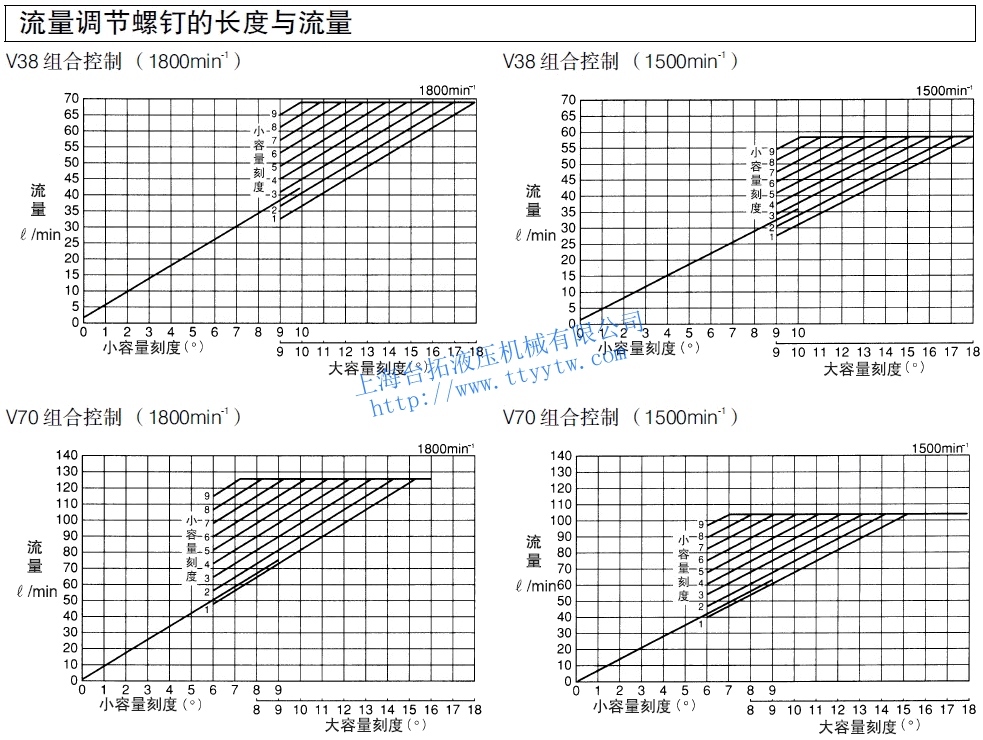

变量柱塞泵V系列流量调节螺钉的长度与流量
变量柱塞泵V系列外形尺寸图

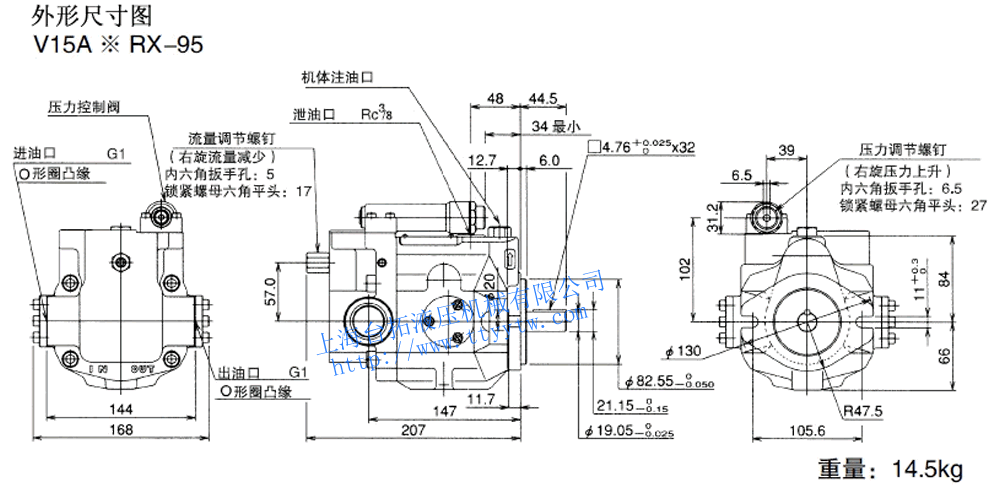

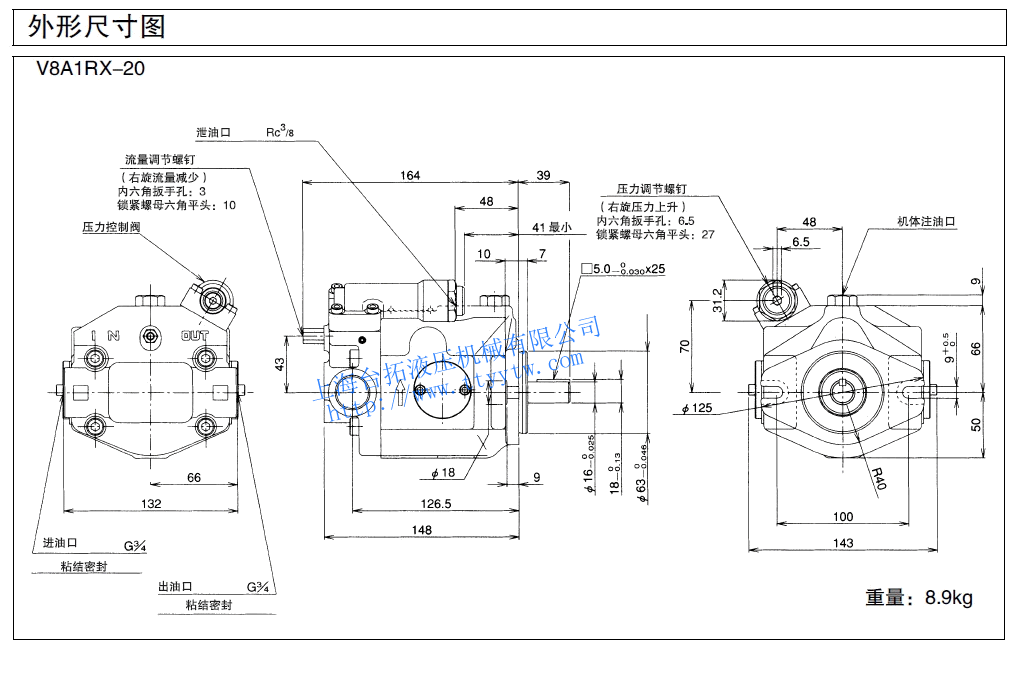

变量柱塞泵V8A1RX-20尺寸图下载 变量柱塞泵V15A*RX-95尺寸图下载

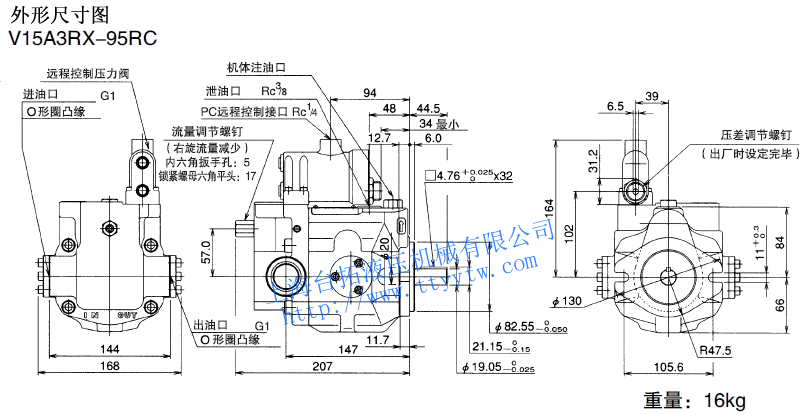

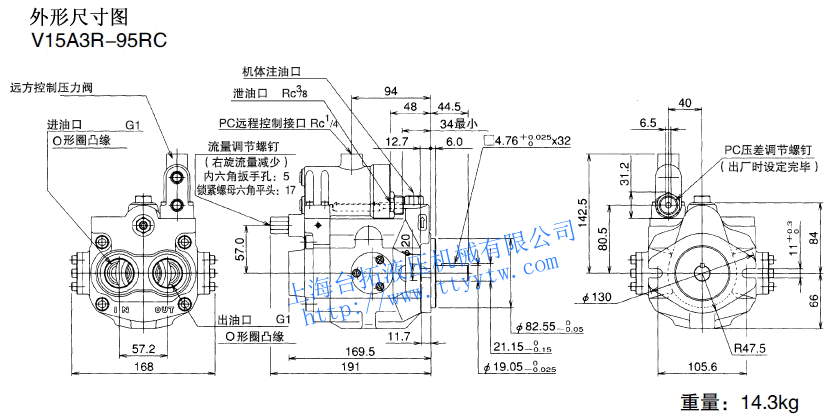

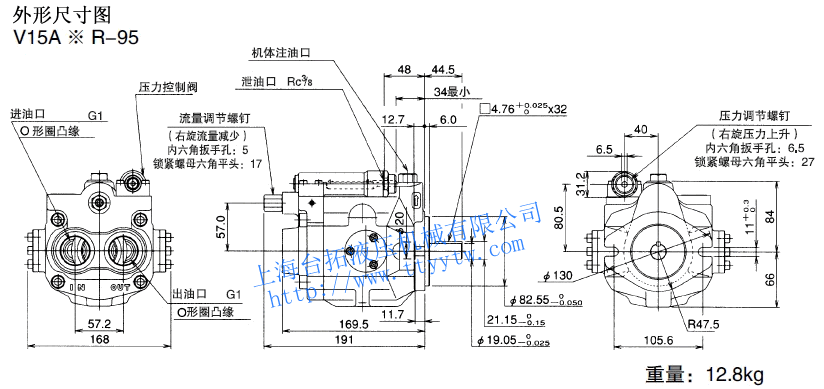

变量柱塞泵V15A*R-95尺寸图下载 变量柱塞泵V15A3RX-95RC尺寸图下载

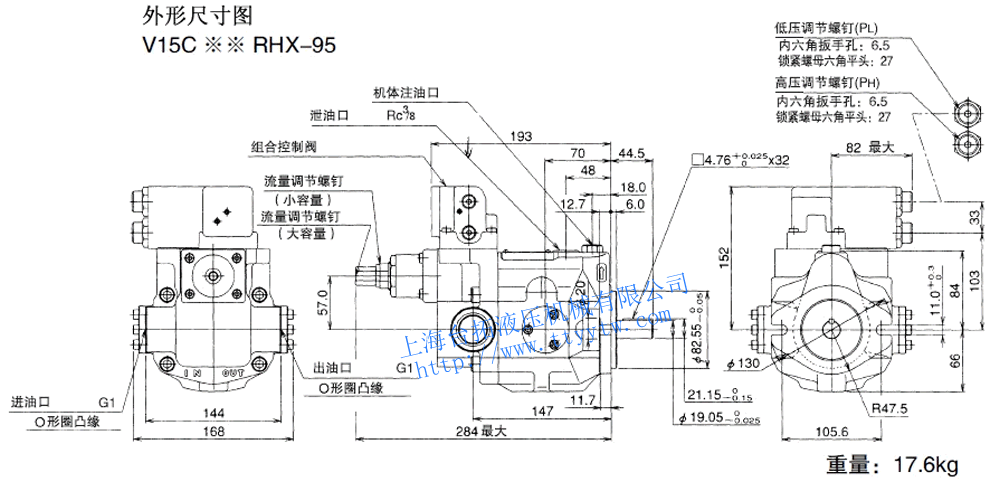

变量柱塞泵V15A3R-95RC尺寸图下载 变量柱塞泵V15C**RHX-95尺寸图下载

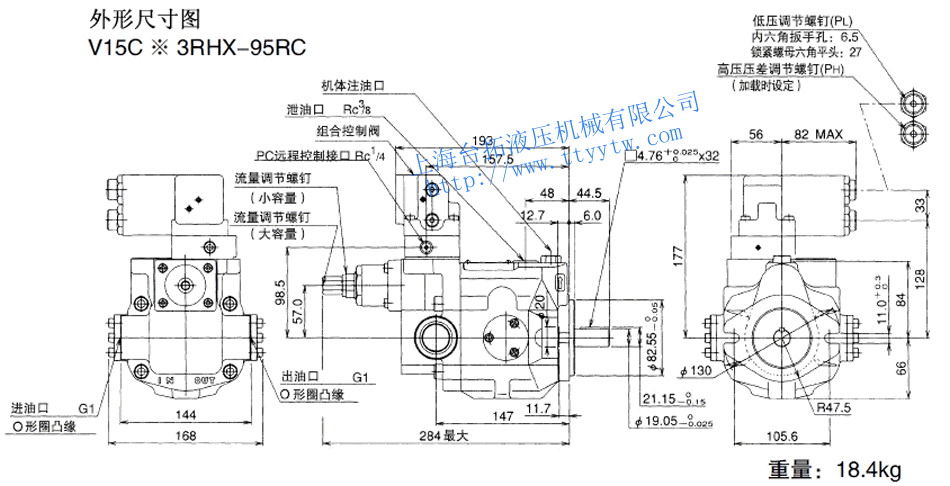

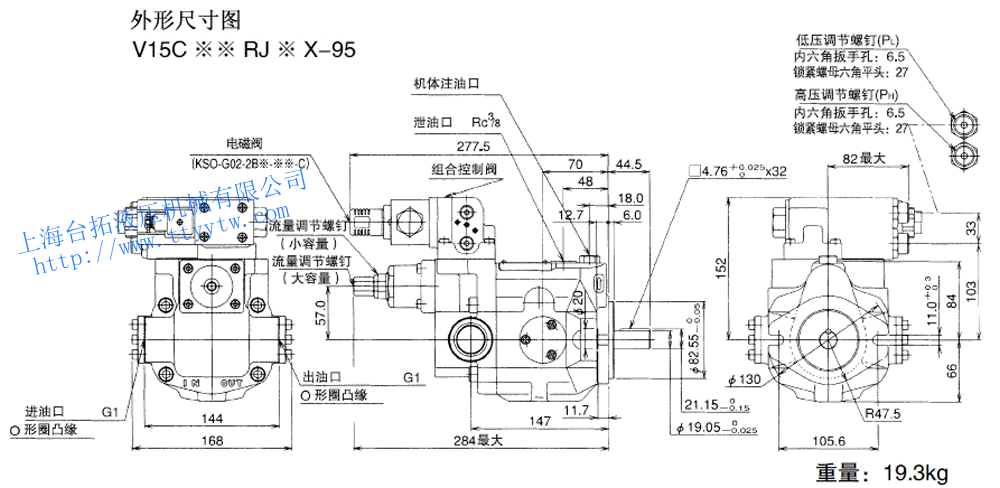

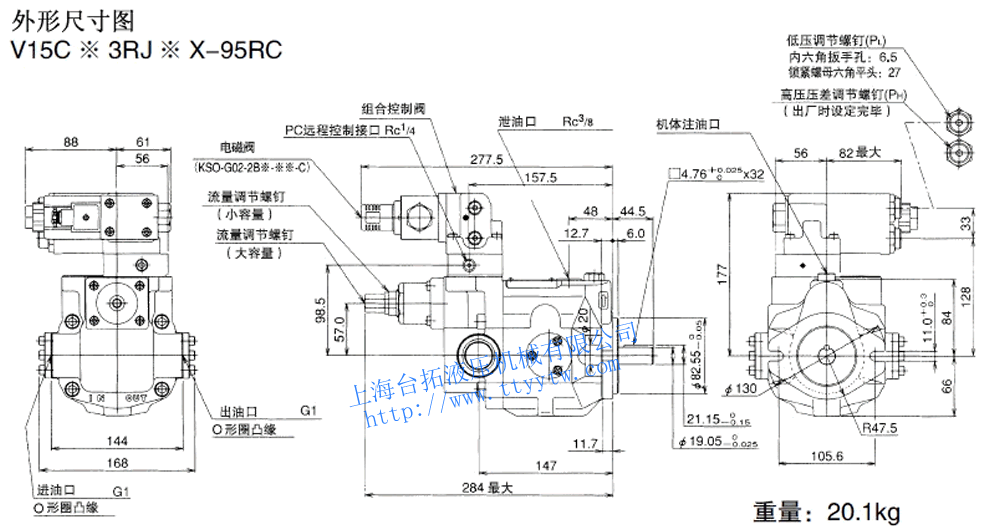

变量柱塞泵V15C*3RHX-95RC尺寸图下载 变量柱塞泵V15C**RJ*X-95尺寸图下载
变量柱塞泵V15C*3RJ*X-95RC尺寸图下载 变量柱塞泵V15D**R*X-95尺寸图下载

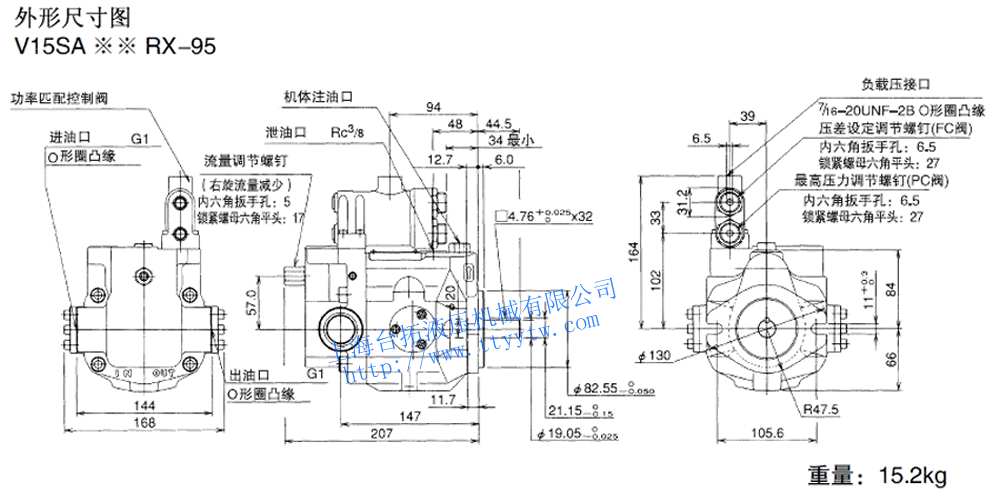

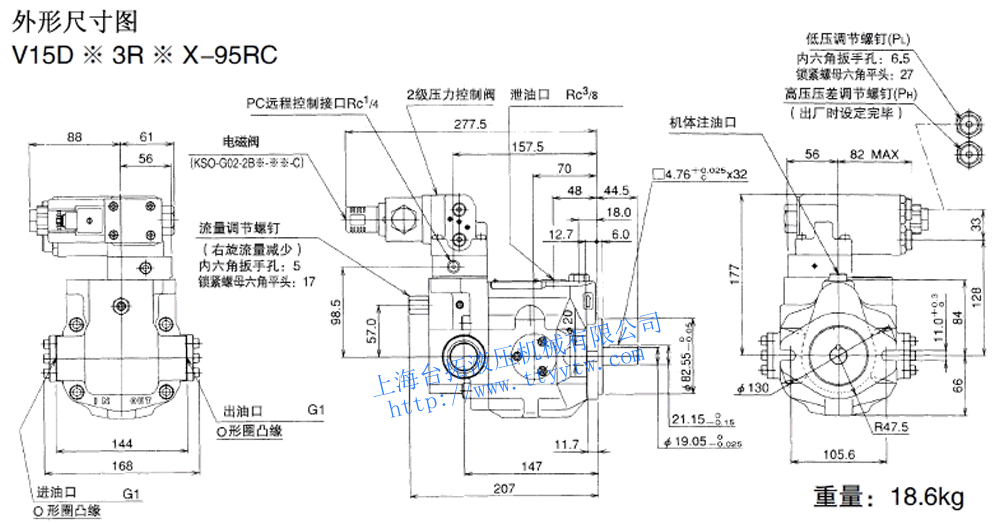

变量柱塞泵V15D*3R*X-95RC尺寸图下载 变量柱塞泵V15SA**RX-95尺寸图下载

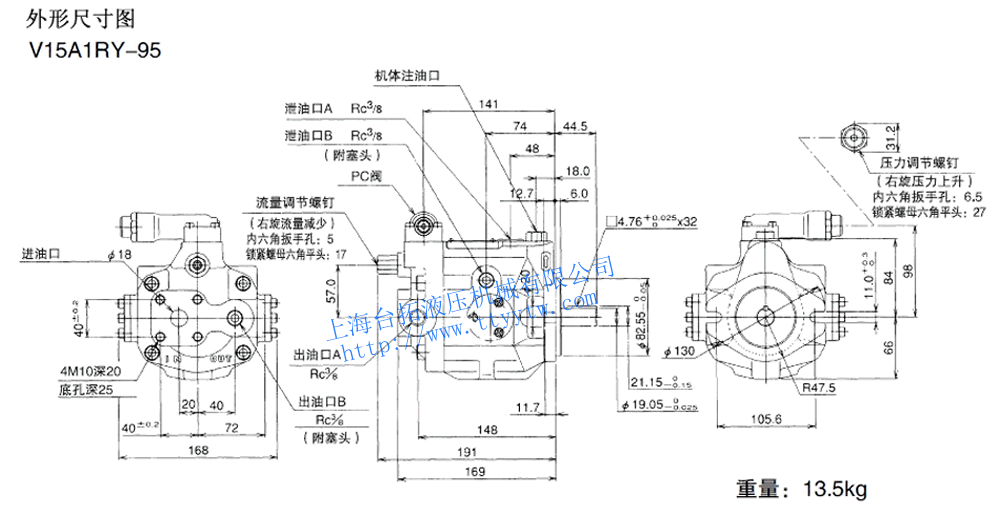

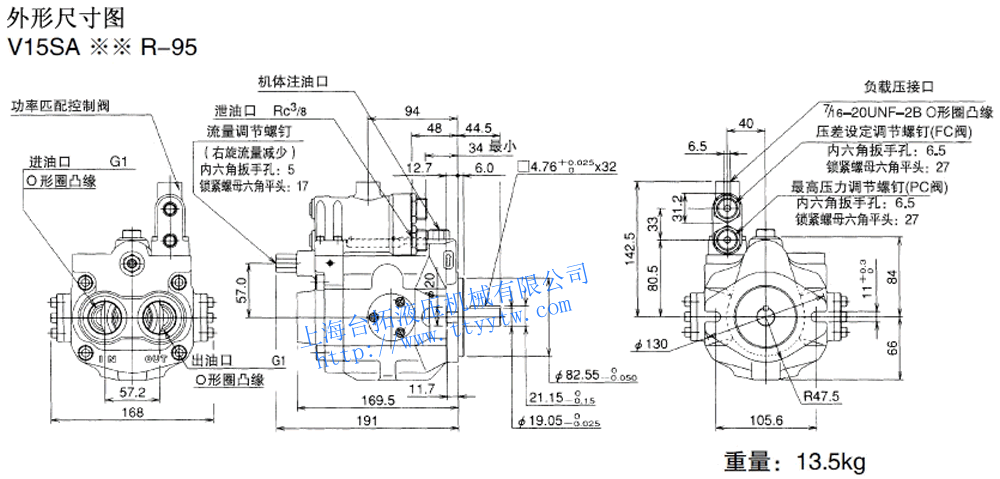

变量柱塞泵V15SA**R-95尺寸图下载 变量柱塞泵V15A1RY-95尺寸图下载

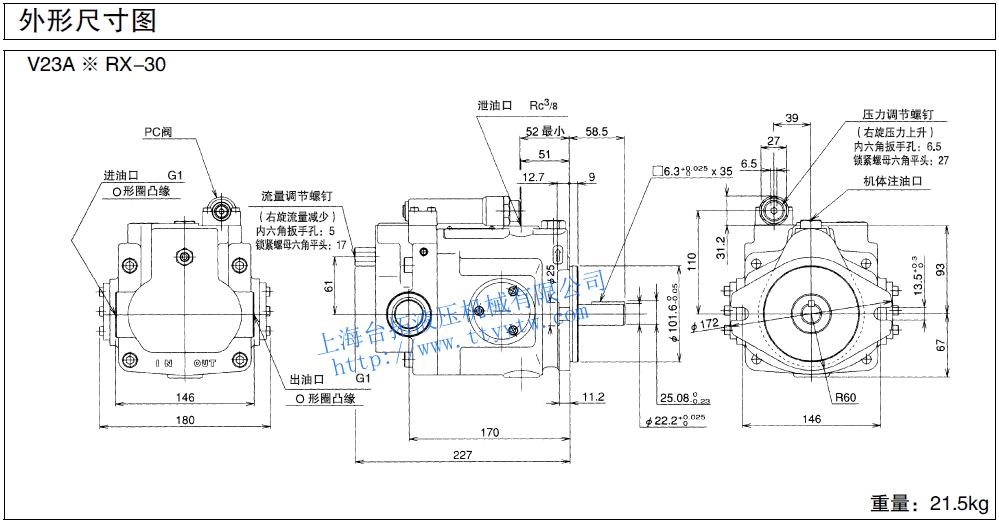

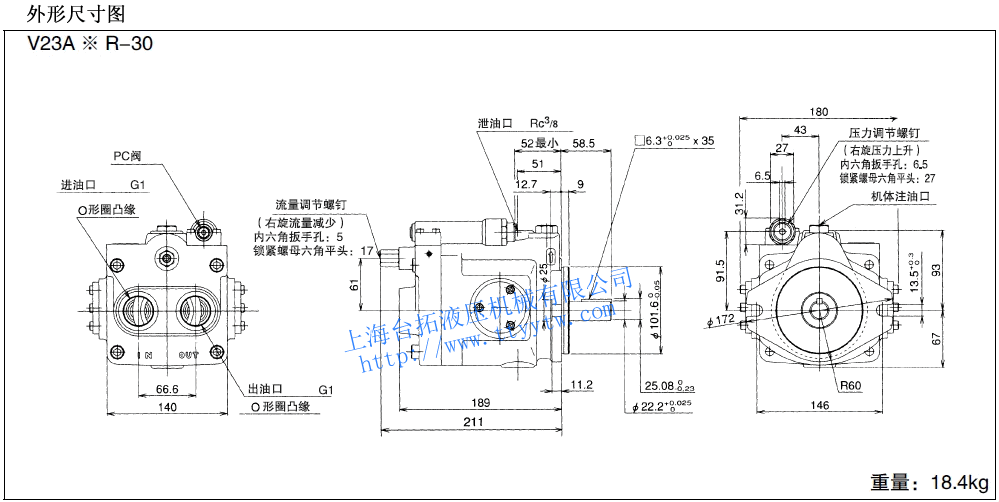

变量柱塞泵V23A*RX-30尺寸图下载 变量柱塞泵V23A*R-30尺寸图下载

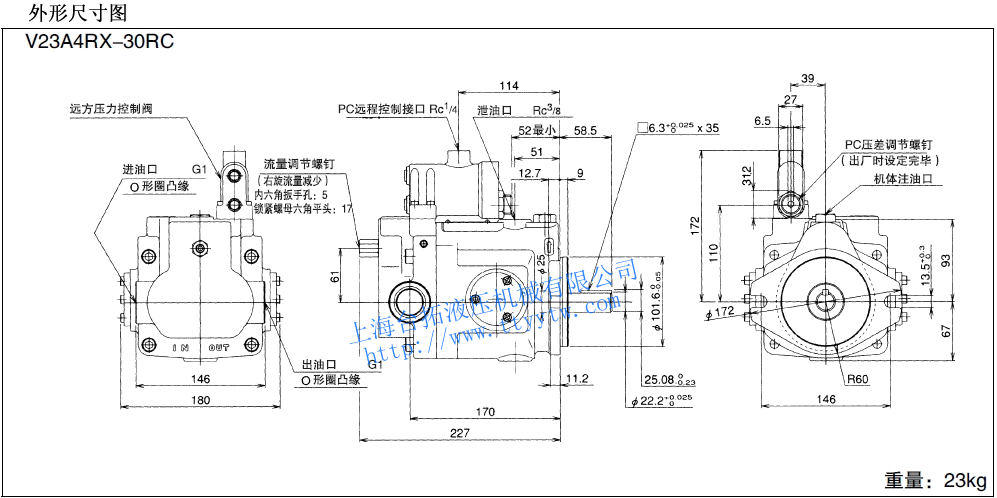

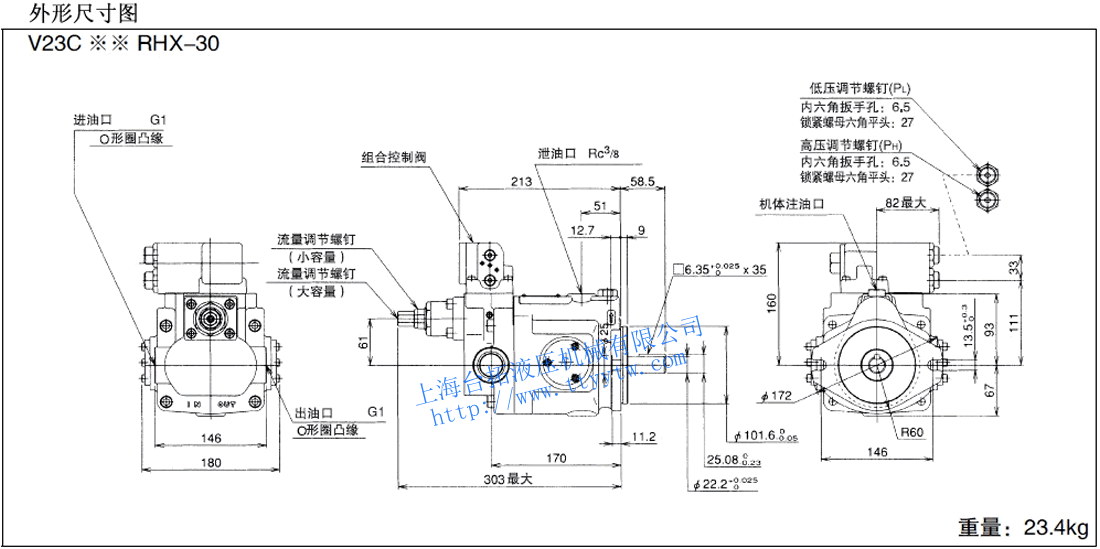

变量柱塞泵V23A4RX-30RC尺寸图下载 变量柱塞泵V23C**RHX-30尺寸图下载

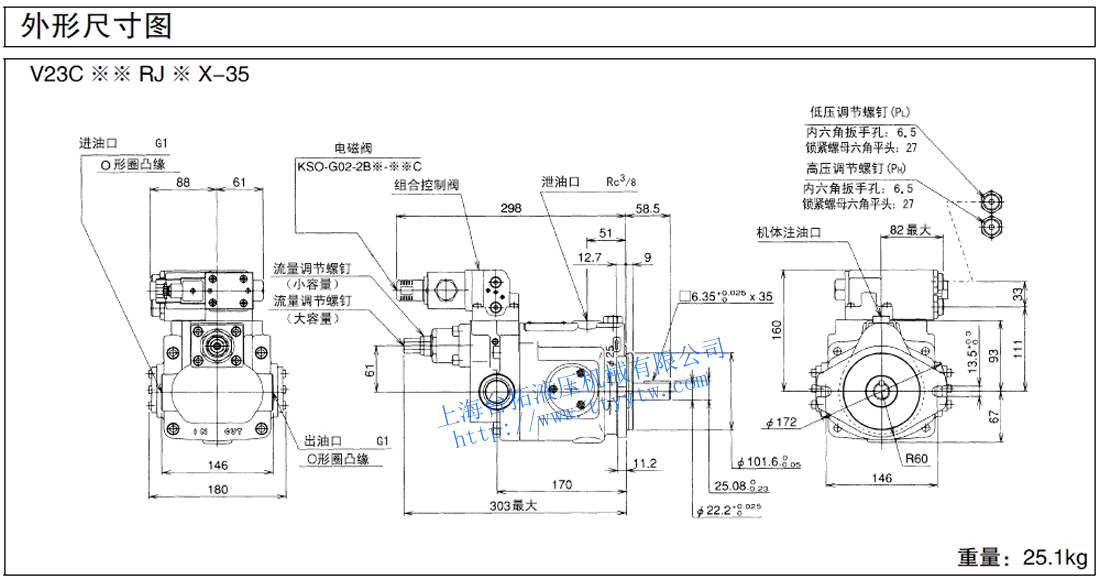

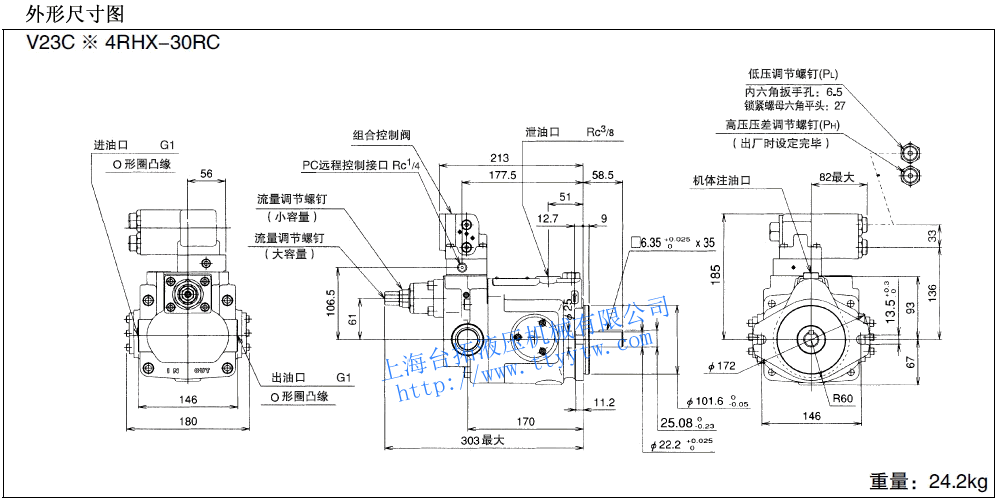

变量柱塞泵V23C*4RHX-30RC尺寸图下载 变量柱塞泵V23C**RJ*X-35尺寸图下载

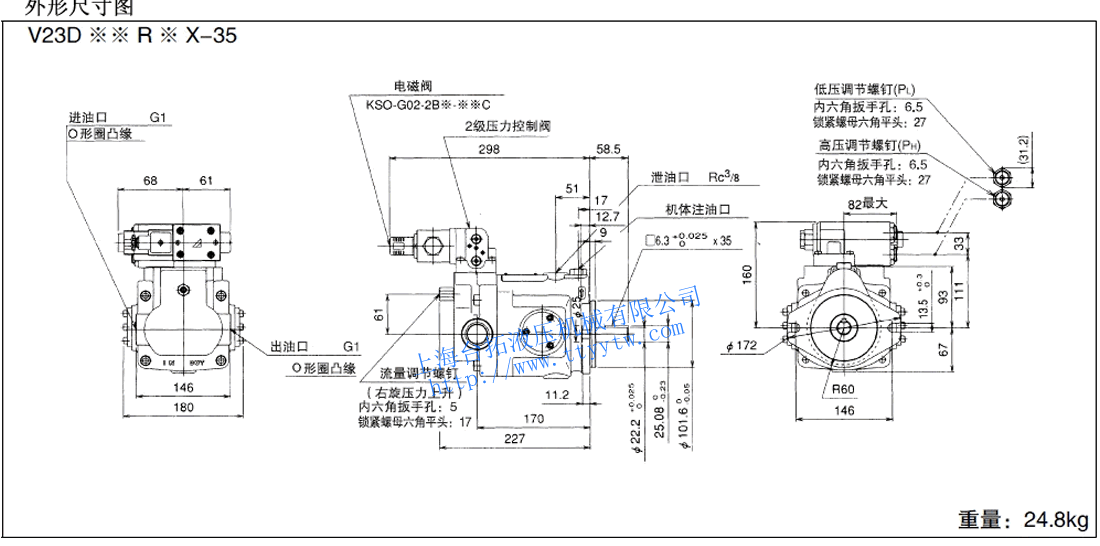

变量柱塞泵V23C*4RJ*X-35RC尺寸图下载 变量柱塞泵V23D**R*X-35尺寸图下载

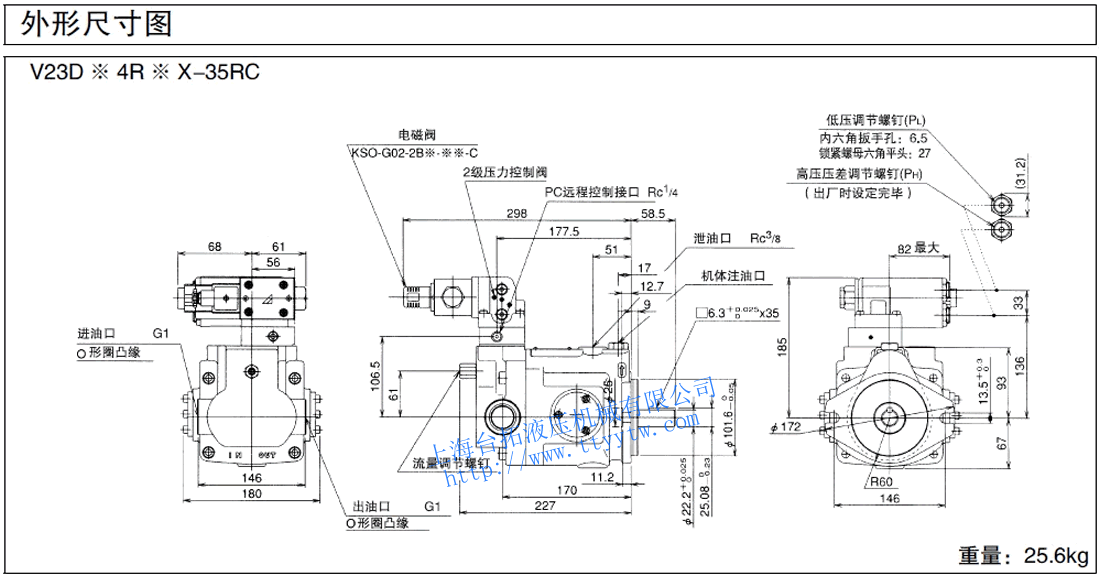

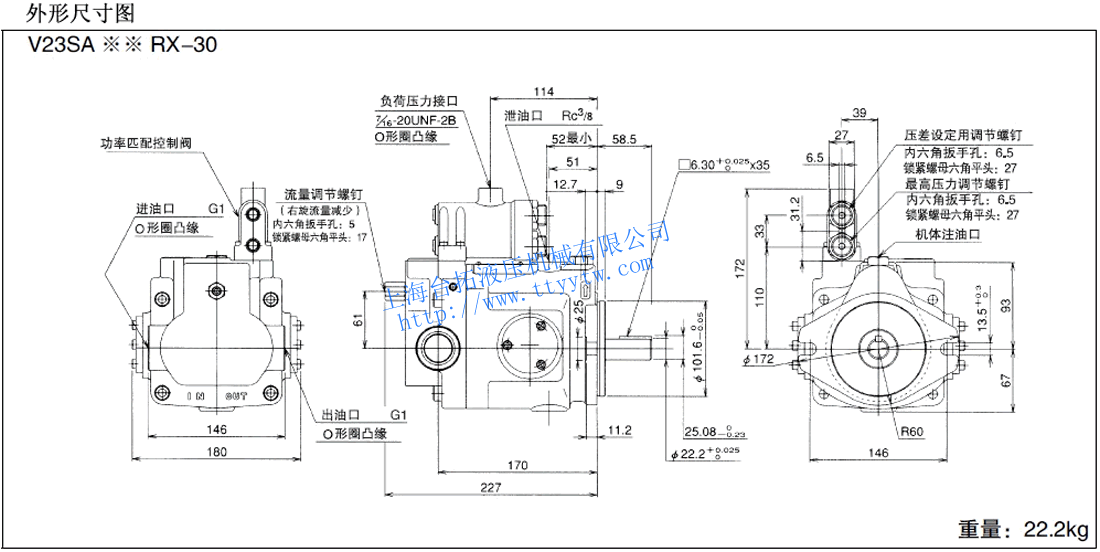

变量柱塞泵V23D*4R*X-35RC尺寸图下载 变量柱塞泵V23SA**RX-30尺寸图下载

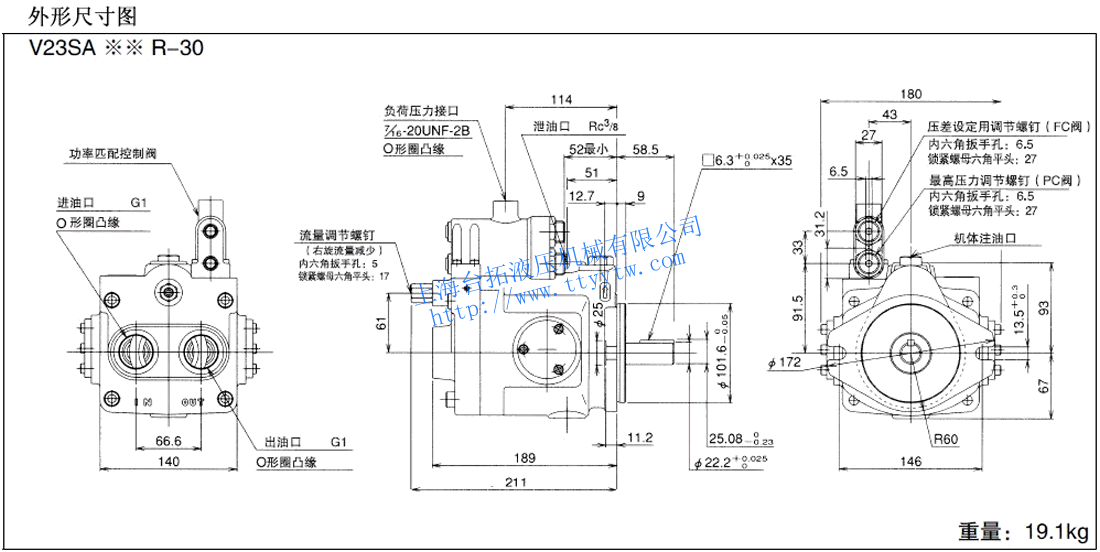

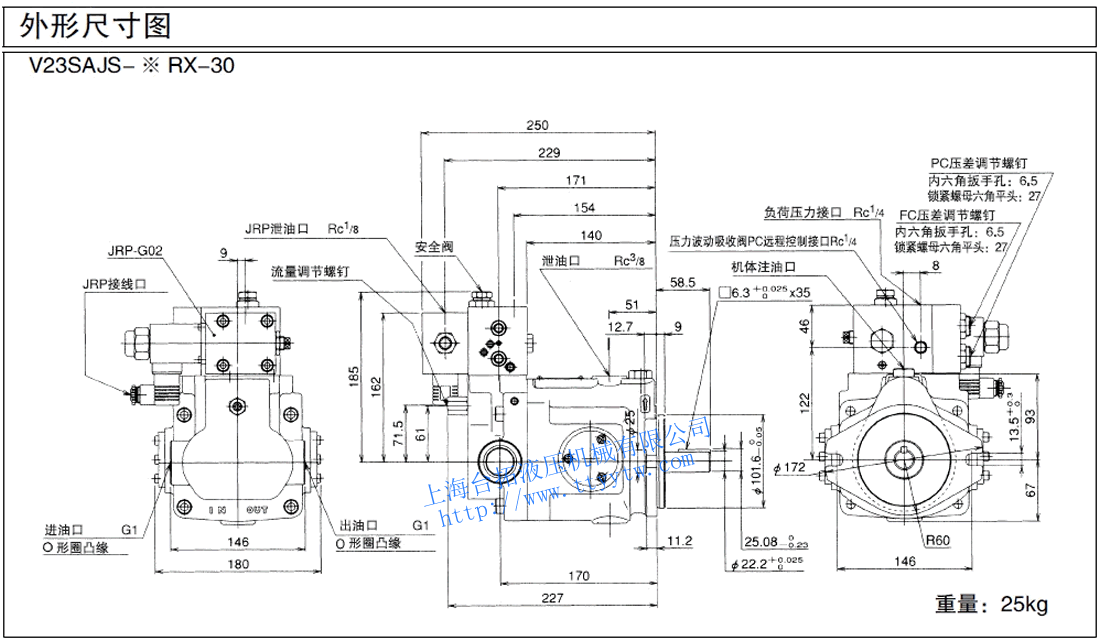

变量柱塞泵V23SA**R-30尺寸图下载 变量柱塞泵V23SAJS-*RX-30尺寸图下载

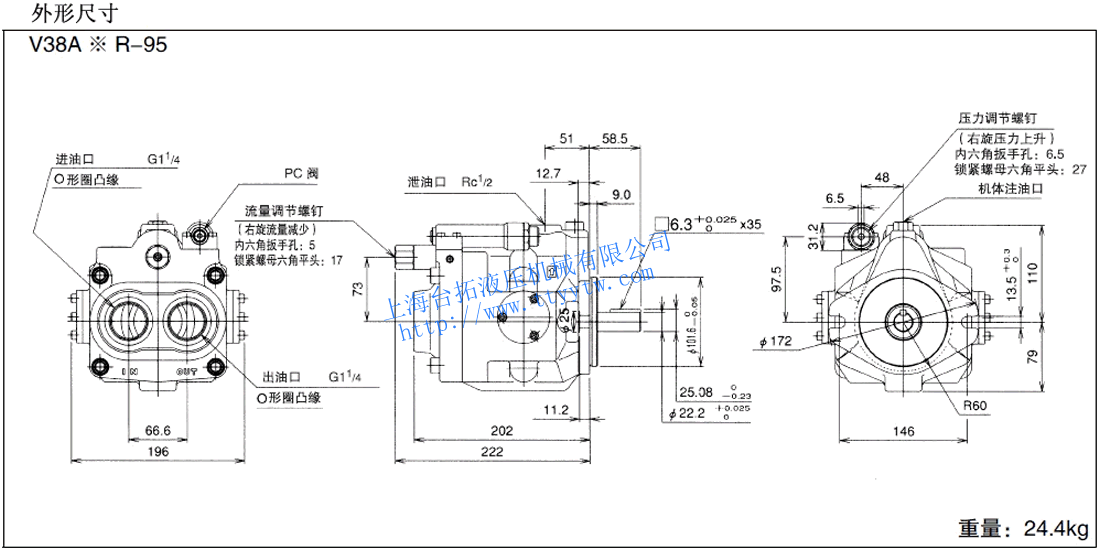

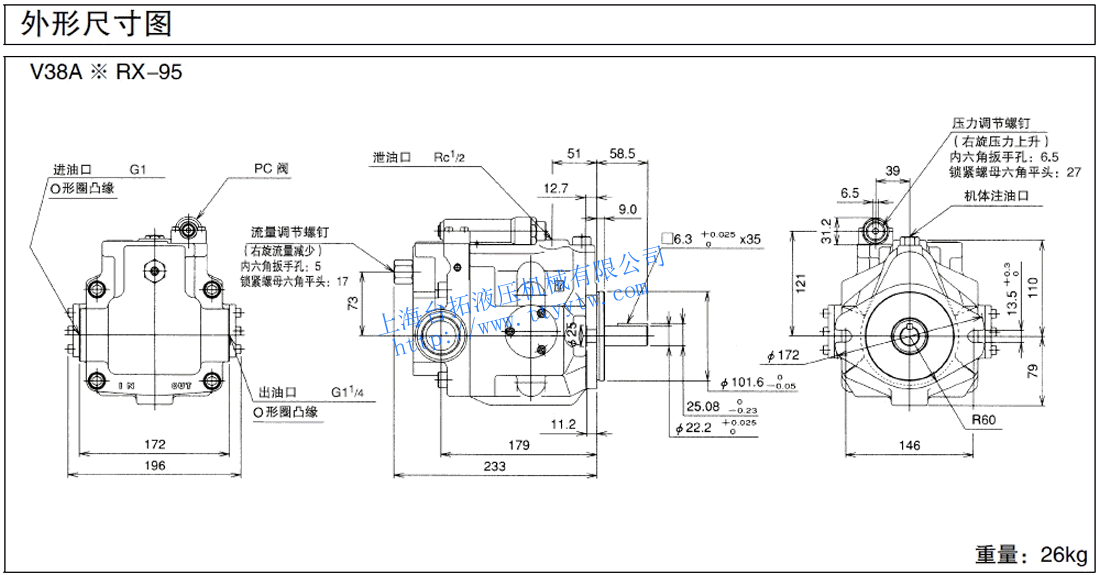

变量柱塞泵V38A*RX-95尺寸图下载 变量柱塞泵V38A*R-95尺寸图下载

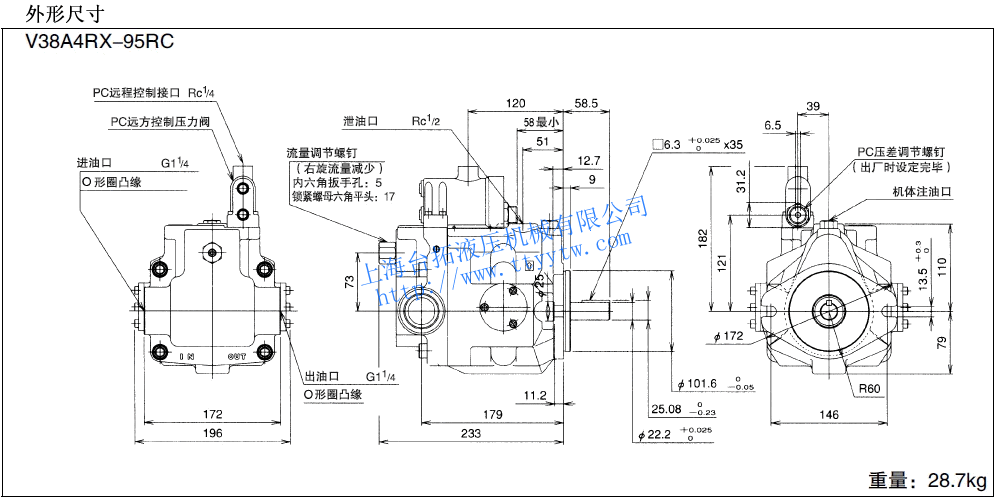

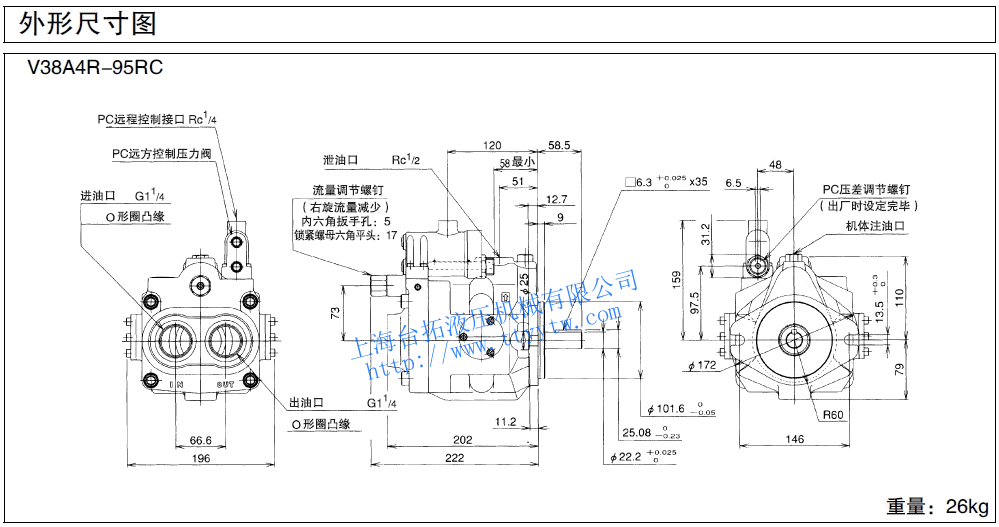

变量柱塞泵V38A4RX-95RC尺寸图下载 变量柱塞泵V38A4R-95RC尺寸图下载

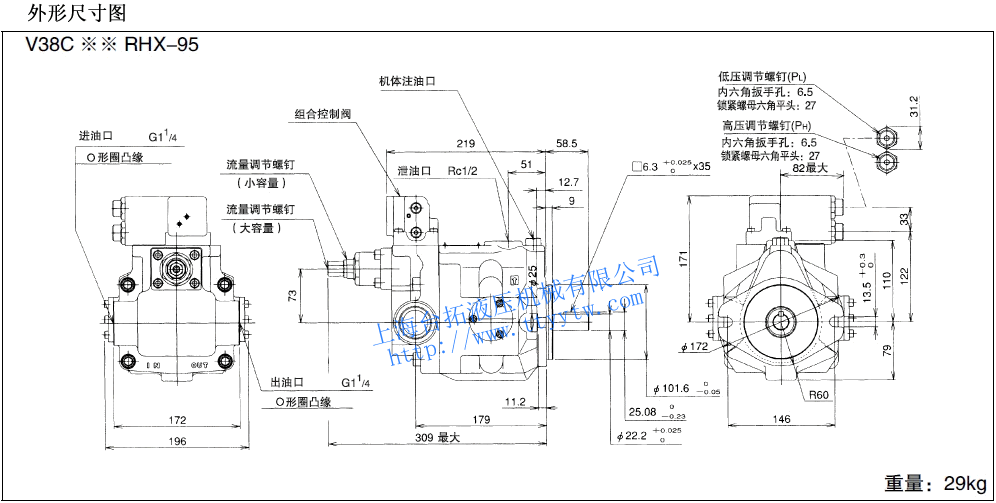

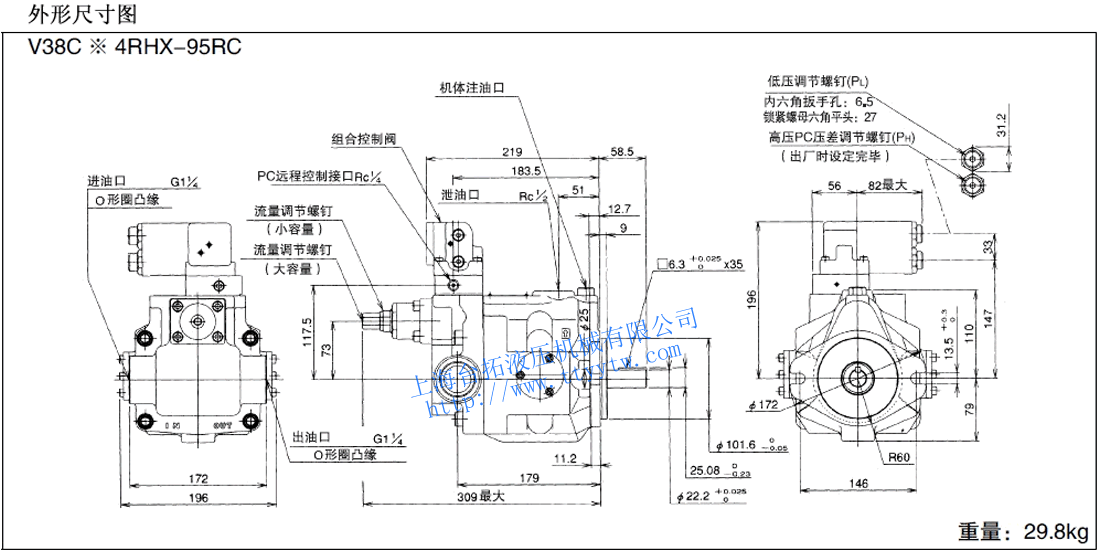

变量柱塞泵V38C**RHX-95尺寸图下载 变量柱塞泵V38C*4RHX-95RC尺寸图下载

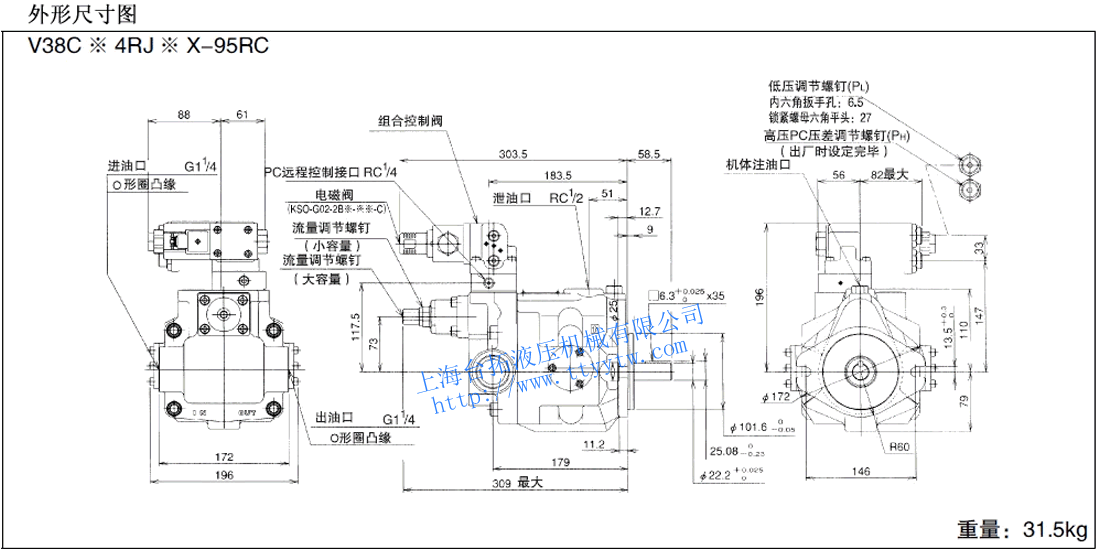

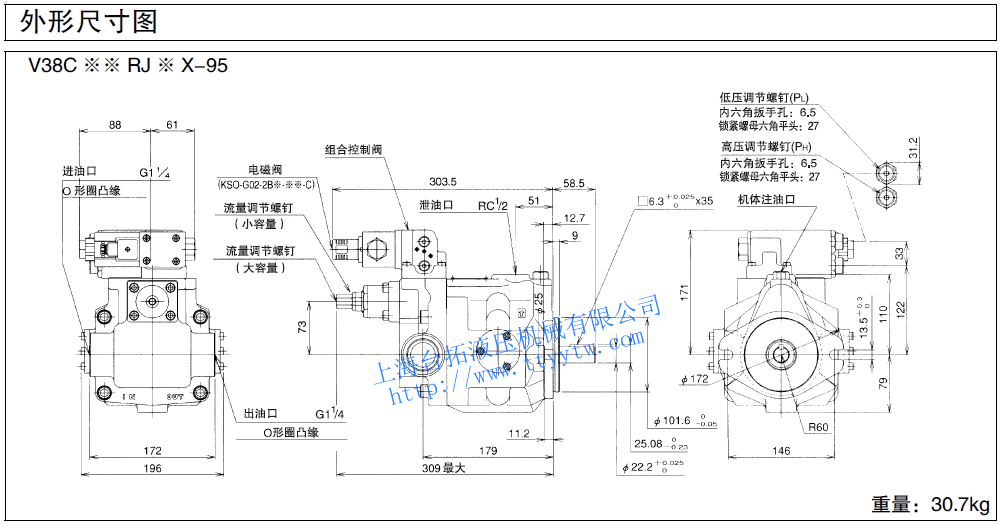

变量柱塞泵V38C**RJ*X-95尺寸图下载 变量柱塞泵V38C*4RJ*X-95RC尺寸图下载

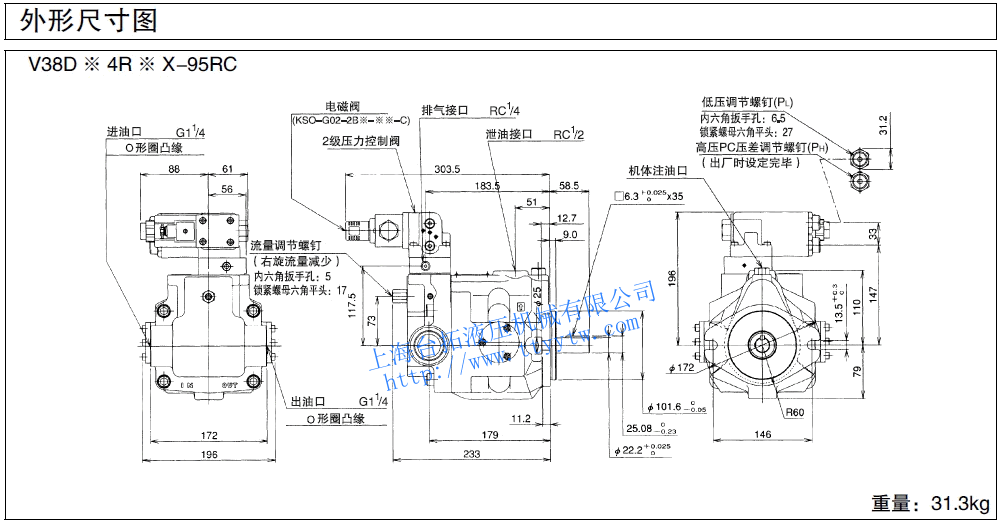

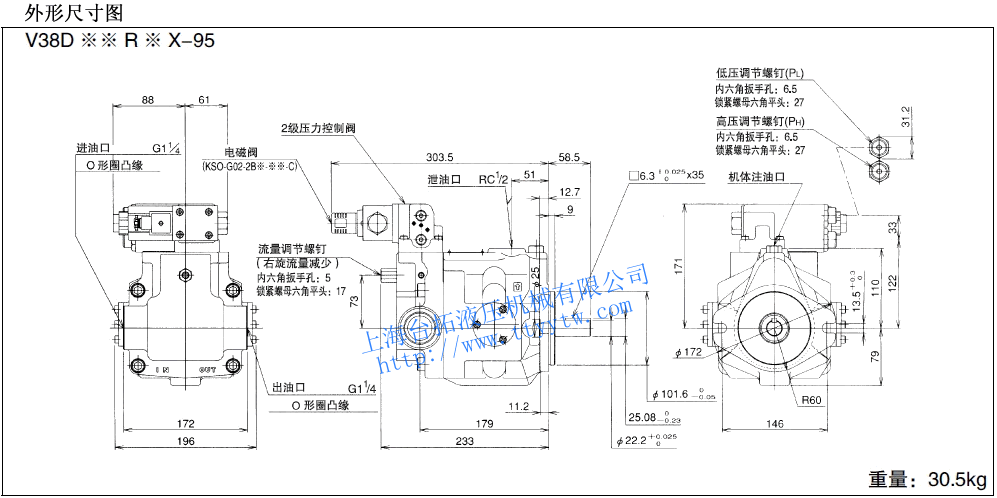

变量柱塞泵V38D**R*X-95尺寸图下载 变量柱塞泵V38D*4R*X-95RC尺寸图下载

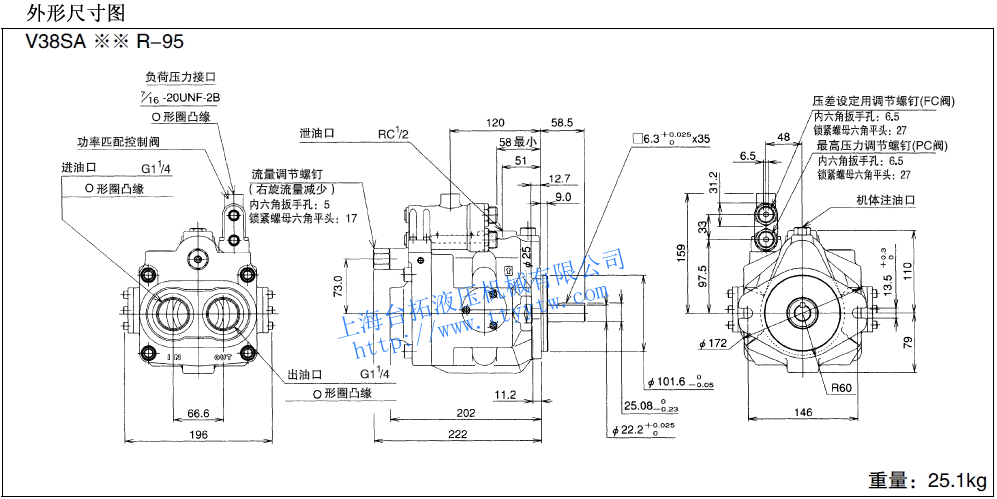

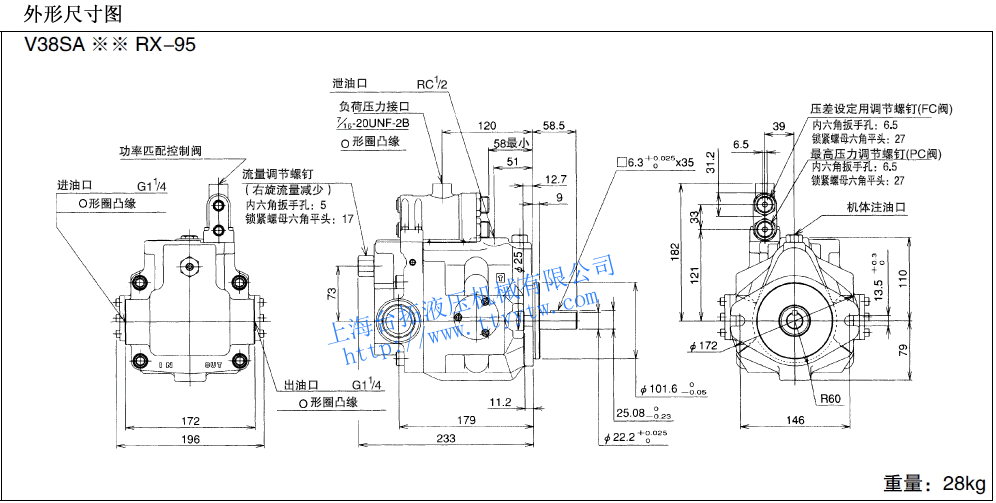

变量柱塞泵V38SA**RX-95尺寸图下载 变量柱塞泵V38SA**R-95尺寸图下载

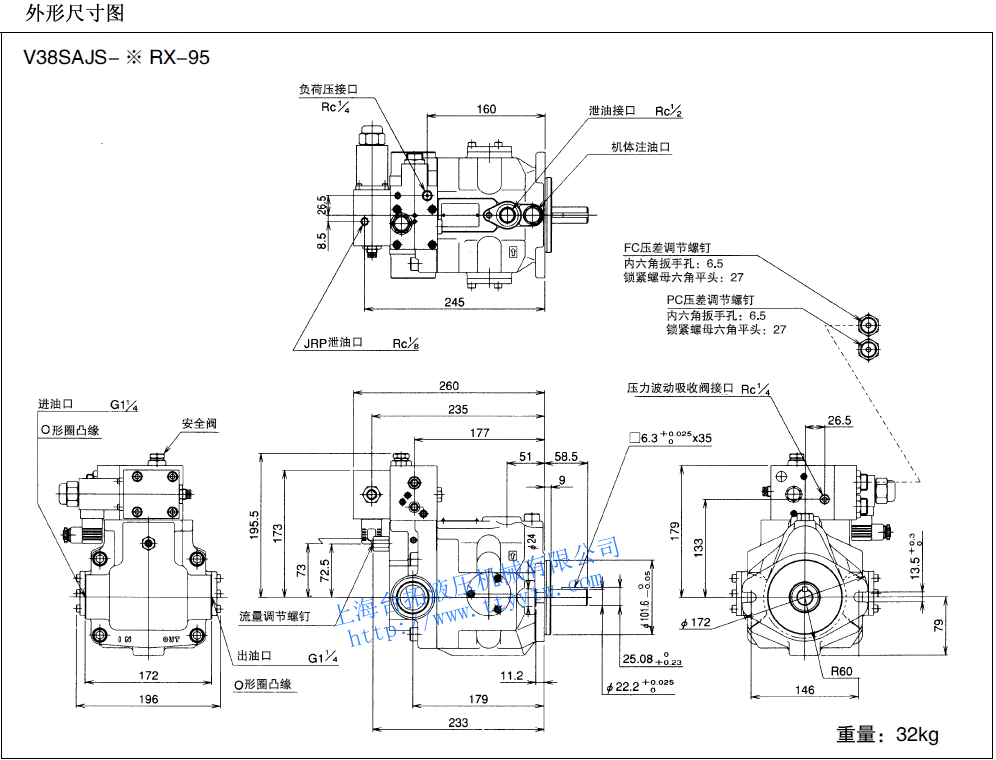

变量柱塞泵V38SAJS-*RX-95尺寸图下载 变量柱塞泵V50A*RX-20尺寸图下载

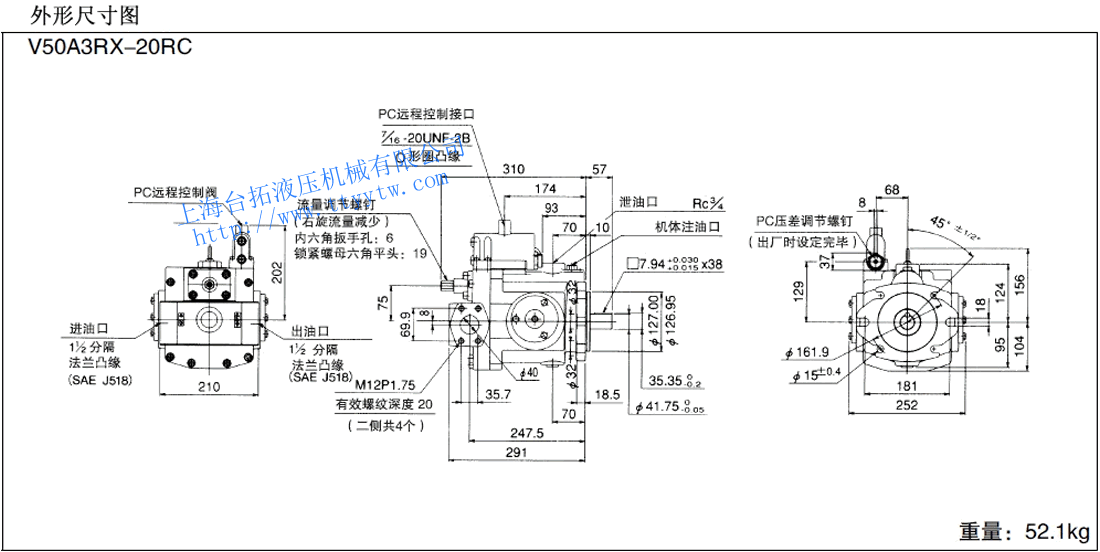

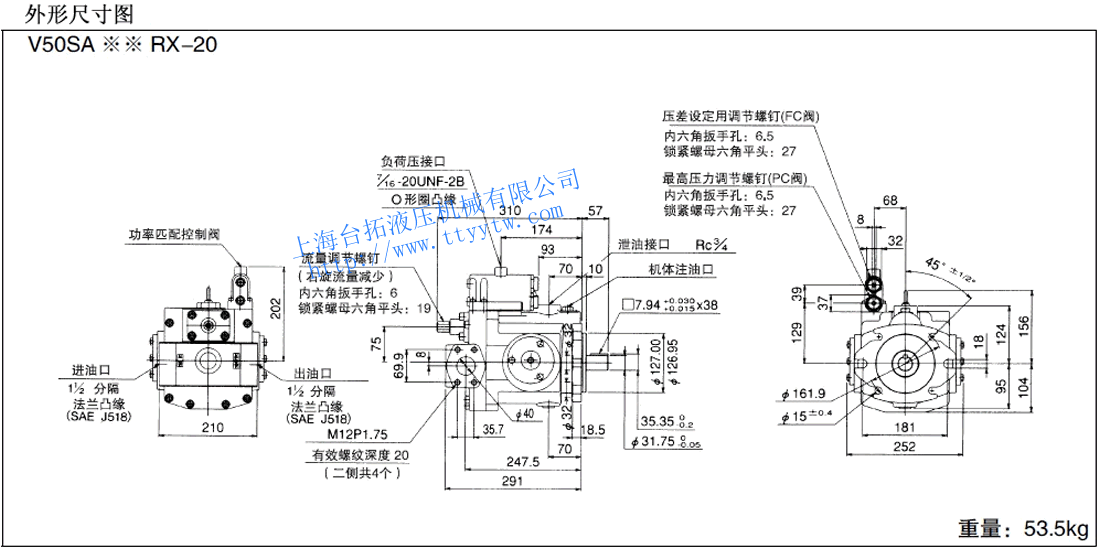

变量柱塞泵V50A3RX-20尺寸图下载 变量柱塞泵V50SA**RX-20尺寸图下载

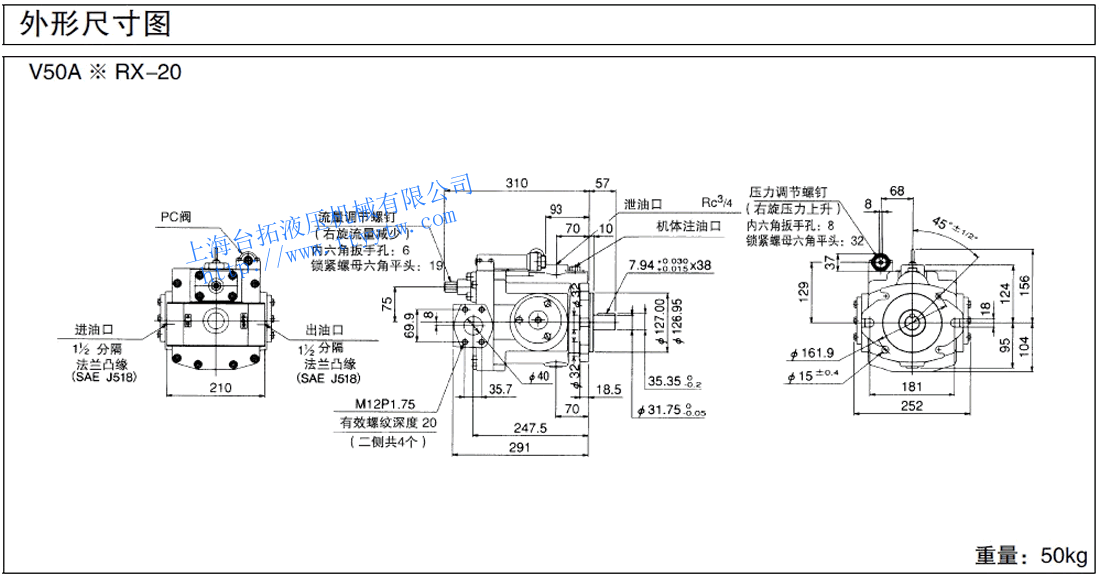

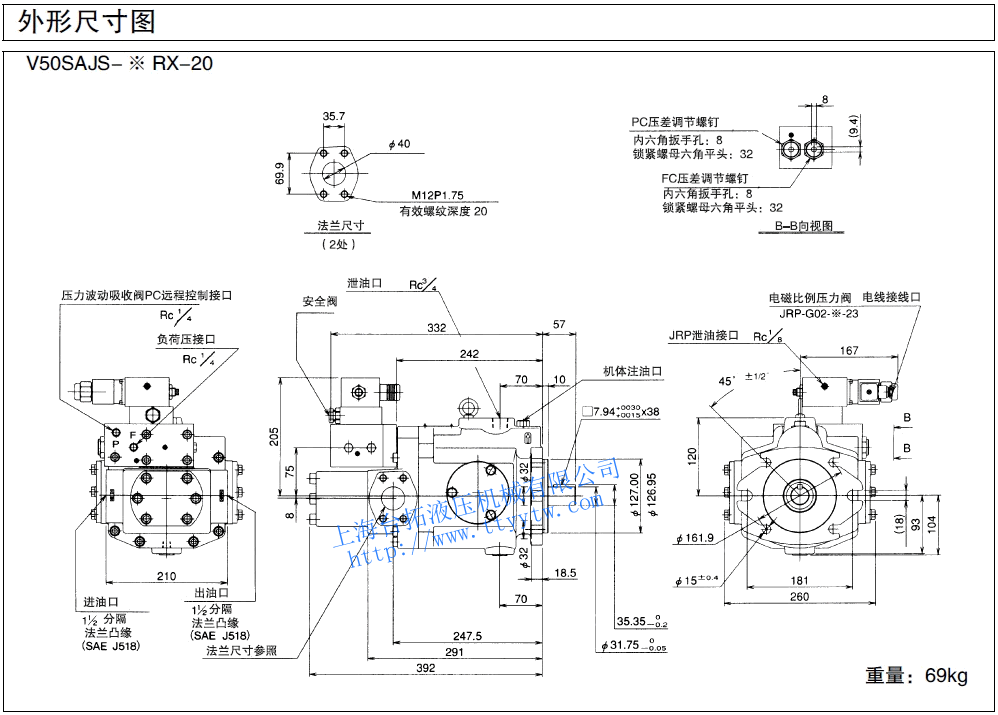

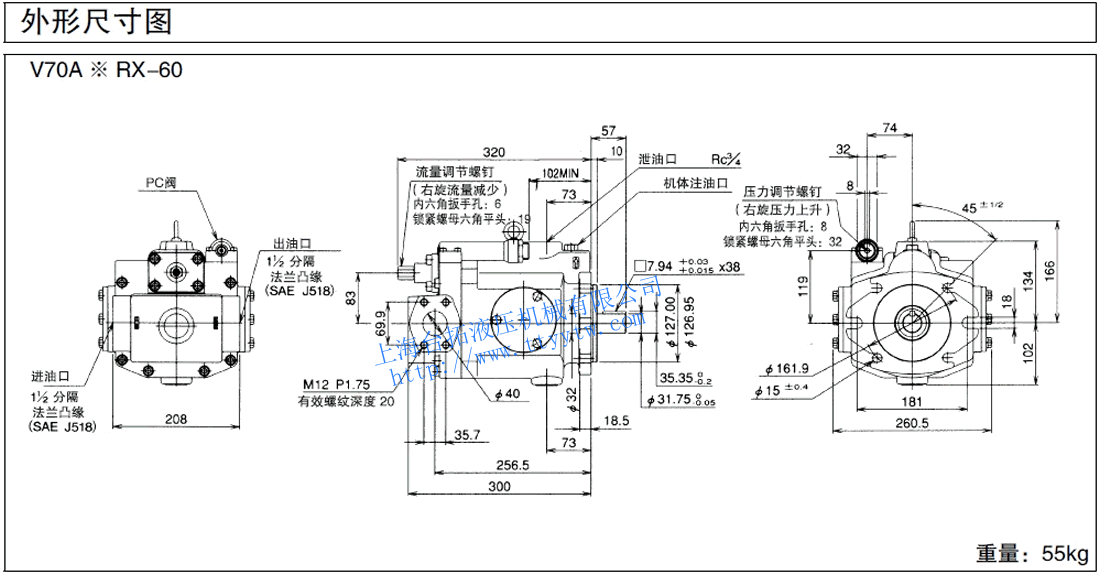

变量柱塞泵V50SAJS-*RX-20尺寸图下载 变量柱塞泵V70A*RX-60尺寸图下载

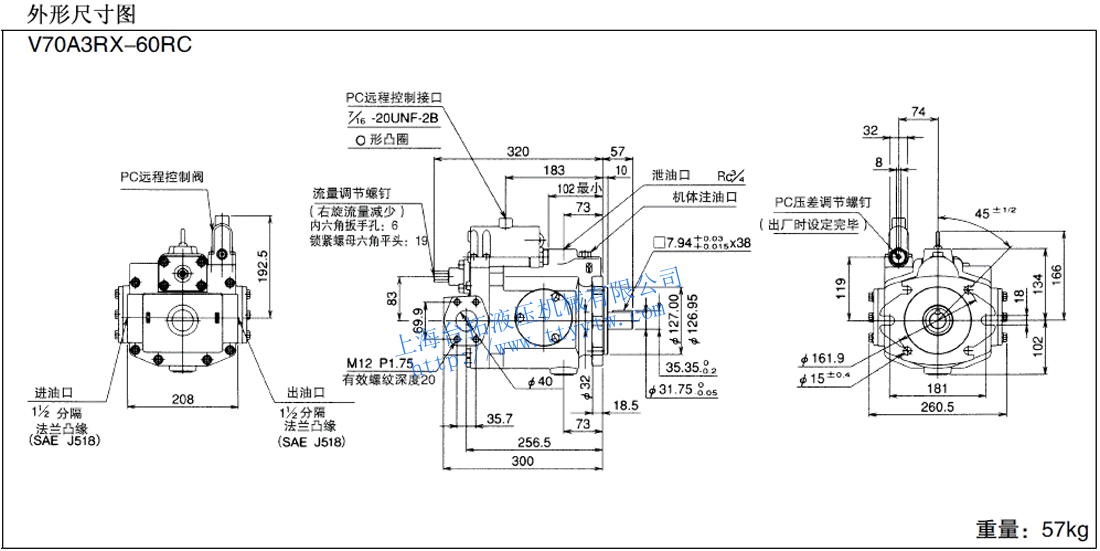

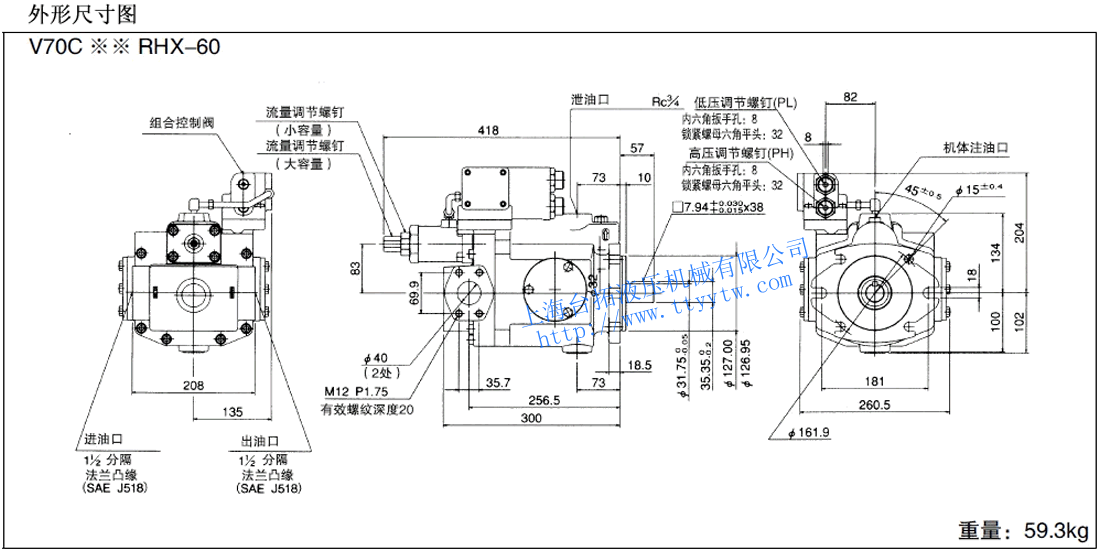

变量柱塞泵V70A3RX-60RC尺寸图下载 变量柱塞泵V70C**RHX-60尺寸图下载

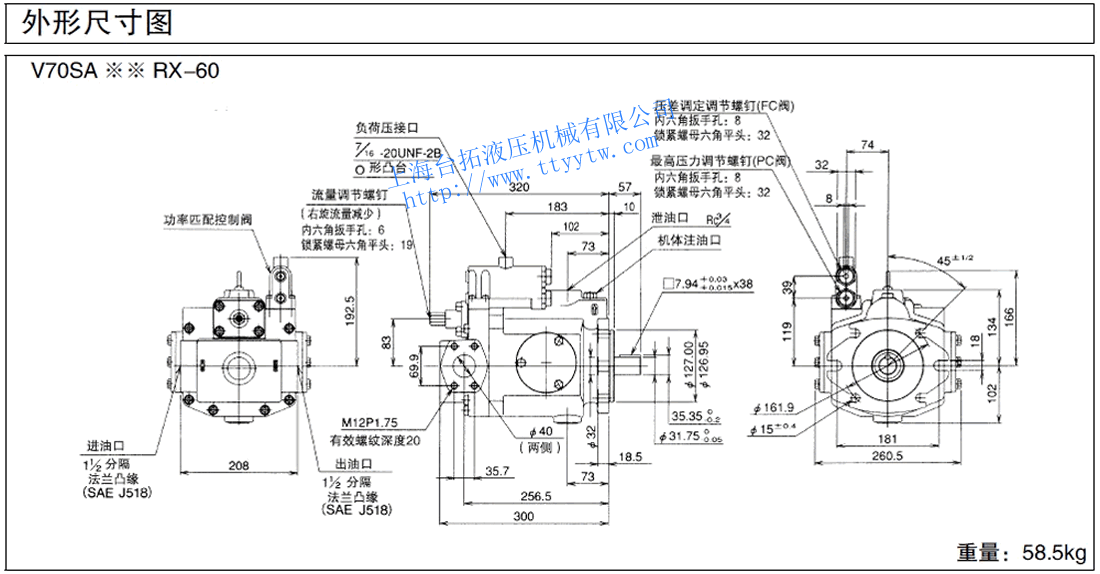

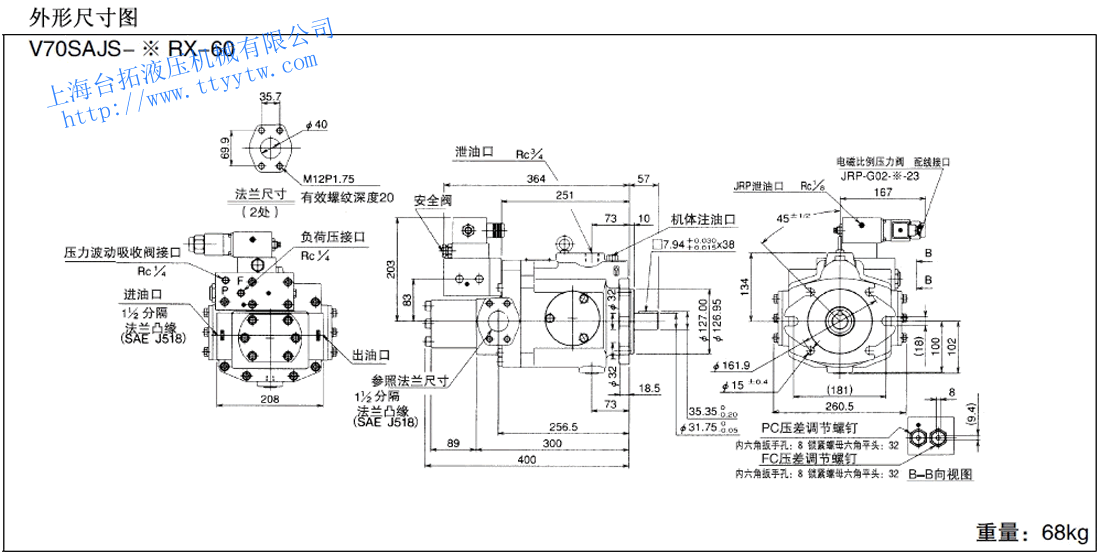

变量柱塞泵V70SA**RX-60尺寸图下载 变量柱塞泵V70SAJS-*RX-60尺寸图下载
变量柱塞泵V系列性能特性

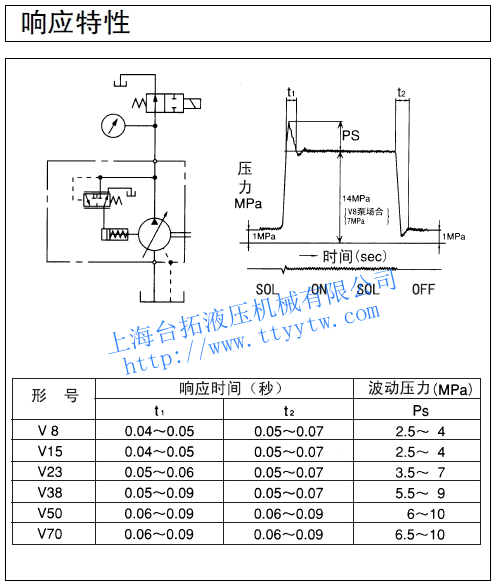

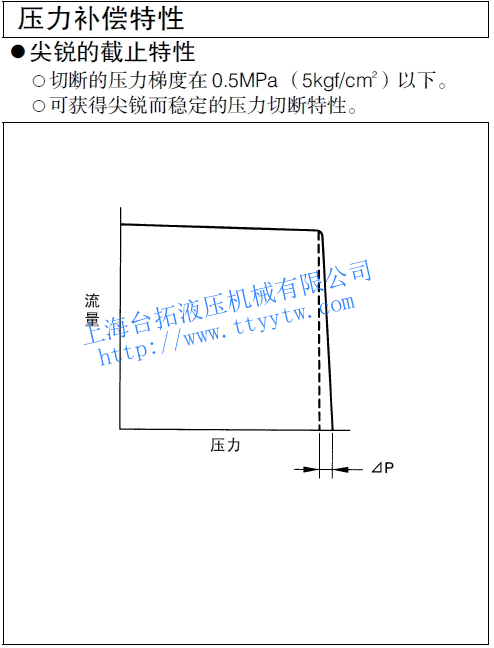

变量柱塞泵V系列压力补偿特性下载 变量柱塞泵V系列响应特性下载

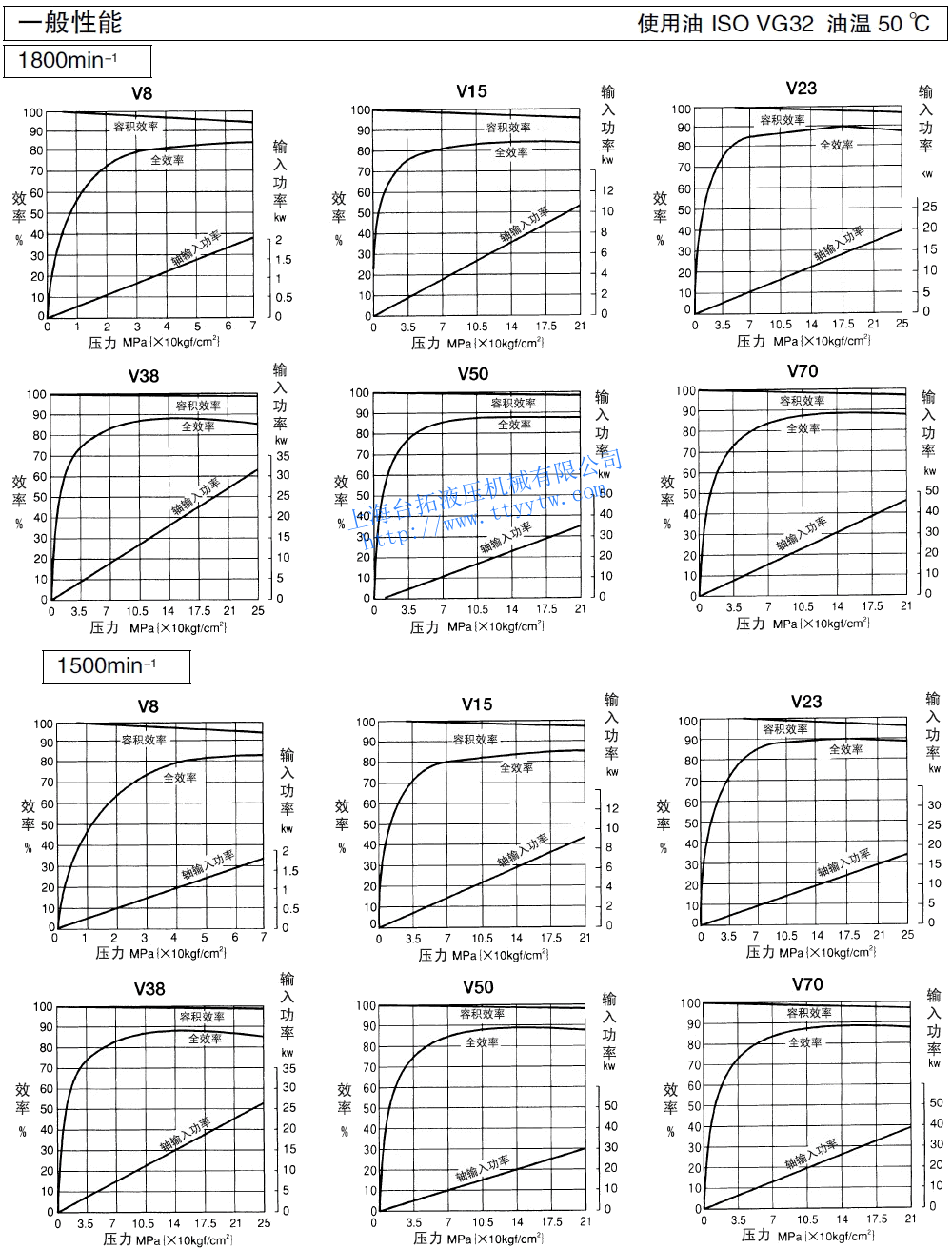

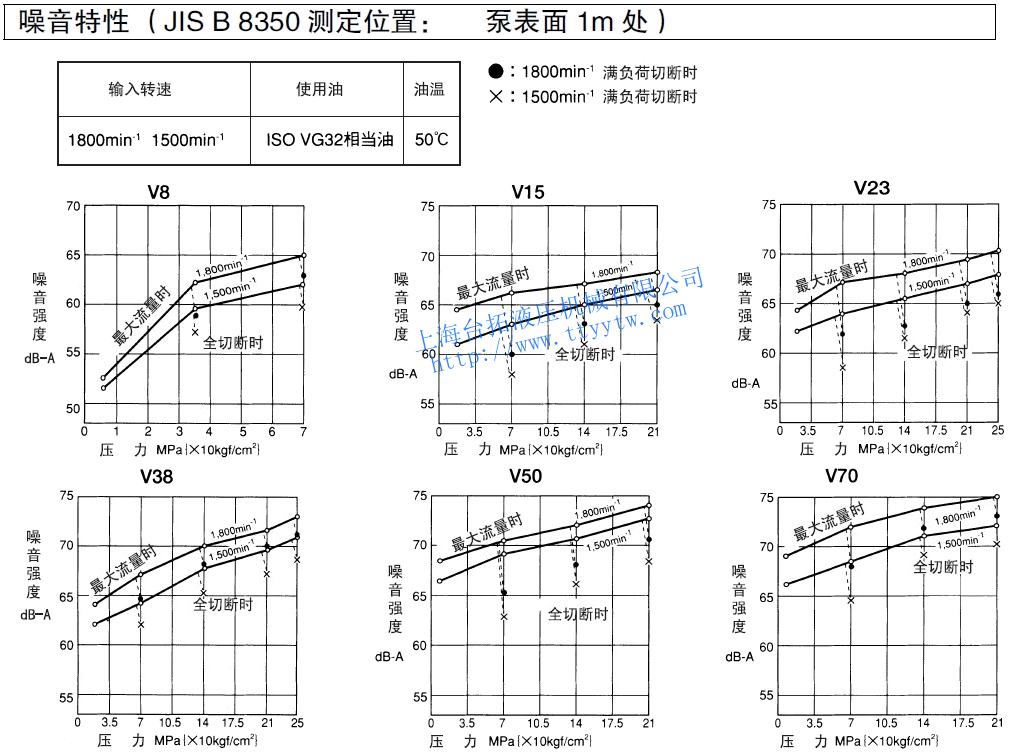

变量柱塞泵V系列噪音特性下载 变量柱塞泵V系列一般性下载

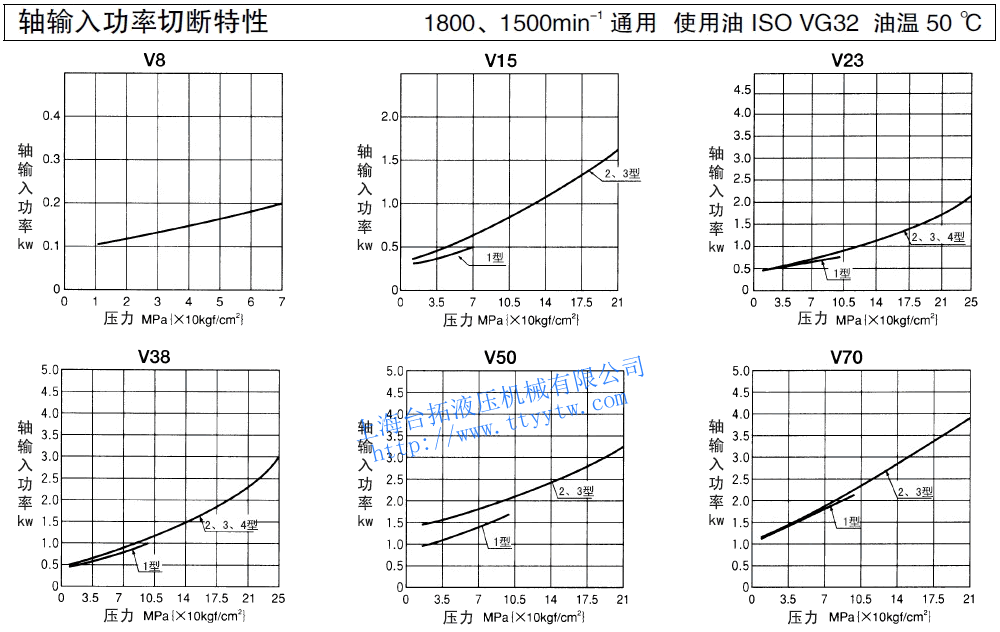

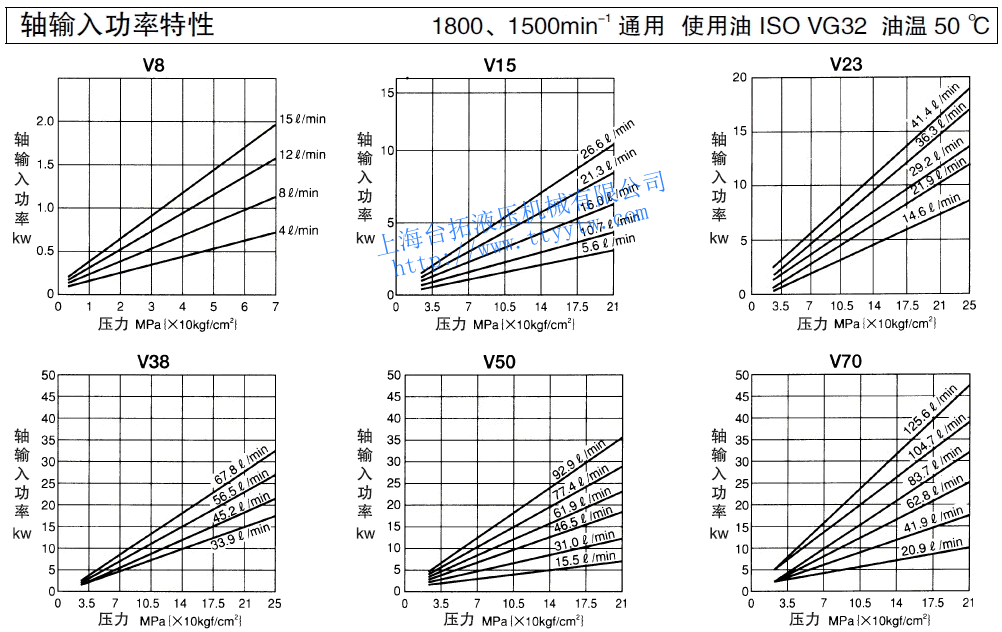

变量柱塞泵V系列轴输入功率切断特性下载 变量柱塞泵V系列轴输入功率特性下载

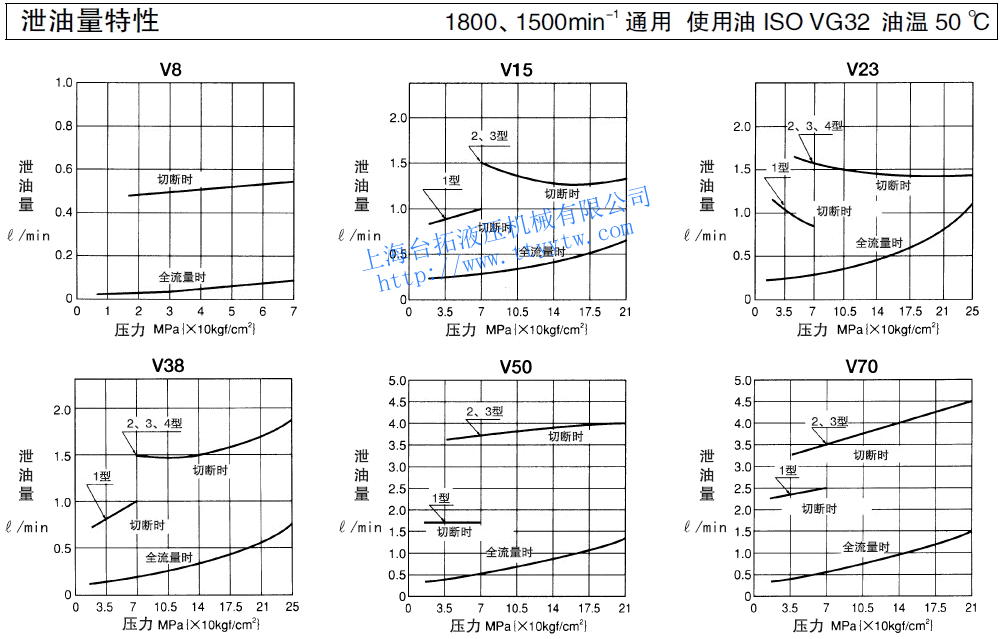

变量柱塞泵V系列泄油量特性下载
