CO系列精密油冷却机
产品型号：CO系列精密油冷却机
应用范围:
(A)CNC综合切削中心机、CNC平面磨床、拉床、冲床、CNC木工雕刻机、CNC车床、高速车床放电加工机。
(B)高速冲床,深孔钻。
(C)各种油压系统/油压专用设备及各种需要冷却的油液动力装置。
- 产品介绍
- 规格参数
CO系列精密油冷却机型号说明
CO -10 P T A 油冷却机代号 冷却能力：10,15,20,25,35,50,70
90,120,180,250,350,500,800P：含油泵
P2：含双油泵
不标注：不含油泵T：含油箱
不标注：不含油箱A：温度固定型
B：室温同调型
C：低温加热型
CO系列精密油冷却机规格表
型 号 CO-系列精密油冷却机 CO-10 CO-15 CO-20 CO-25 CO-35 CO-50 CO-70 CO-90 CO-120 CO-180 CO-250 CO-350 CO-500 CO-800 冷却
能力KW 1 1.5 2 2.5 3.5 5 7 9 12 18 25 35 50 80 Kcal/h 860 1300 1720 2150 3000 4300 6000 7700 10300 15500 21500 30000 43000 68800 电源 AC 3P 380V/50HZ 其它电源制式订货时特殊注明 额定功率KW 0.85 0.65 1.8 2 2.5 3.5 4.5 5.5 6.2 8 11 14 19.6 29 额定电流A 3 2.2 5 5.5 7 8 10 11 13 15.5 22 27 40 56 油泵流量L/min 10 6 16 16 16 34 34 34 65 65 116 150 2000 340 压力 出油Mpa 0.15 0.3 0.5（最大供油压力1.5） 损失 吸油Mpa 0.03 油温范围℃ 温度固定型：15~50℃ 室温同调型：室温度±9℃ 控制精度±1℃ 环境温度℃ 5~45℃ 油粘度cst 2-10 4-300cst 适用油品 液压油、润滑油、主轴油等 接口尺寸Rp 3/8" 3/8" 1/2" 1/2" 3/4" 1" 1" 1" 1-1/4" 1-1/4" 1-1/2" 1-1/2" 2" 3" 外形尺寸 长 mm 450 355 390 435 480 550 610 700 700 800 870 870 900 1100 宽 mm 378 440 470 510 550 600 630 750 750 750 990 1000 1700 2200 高 mm 790 805 920 920 1015 1125 1230 1340 1340 1600 1770 1815 2185 2285 含油箱高mm 790 980 1115 1115 1220 1360 1535 1640 1740 200 油箱容积L 20 21 30 36 45 60 80 115 160 180 备注：1、以上冷却能力基于环境温度35℃，入口温度35℃，使用ISO vg32油液。

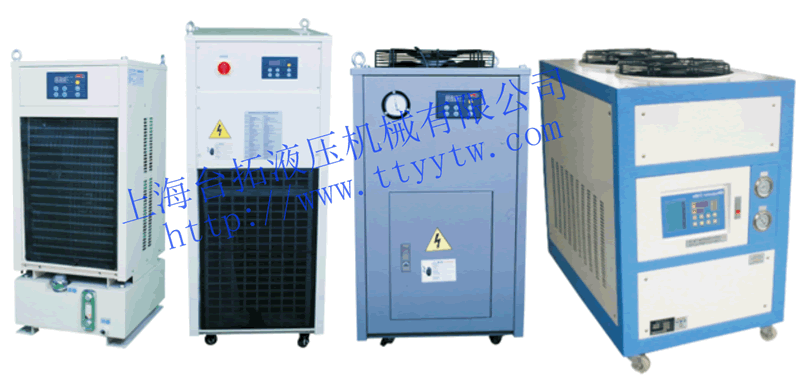

CO系列精密油冷却机实物图片
